Презентация, доклад по теме Линзы. Построение изображений 11 класс. С подборкой заданий из ЕГЭ

Прозрачное тело, ограниченное сферическими поверхностями:

Слайд 1Линзы
Построение изображения в тонкой линзе
подготовила
Прудникова Елена Владимировна
Учитель физики и информатики
МБОУ СОШ

№13 им. И.Б.Катунина г.Брянск
ЛинзыПостроение изображения в тонкой линзеподготовилаПрудникова Елена ВладимировнаУчитель физики и информатикиМБОУ СОШ №13 им. И.Б.Катунина г.Брянск

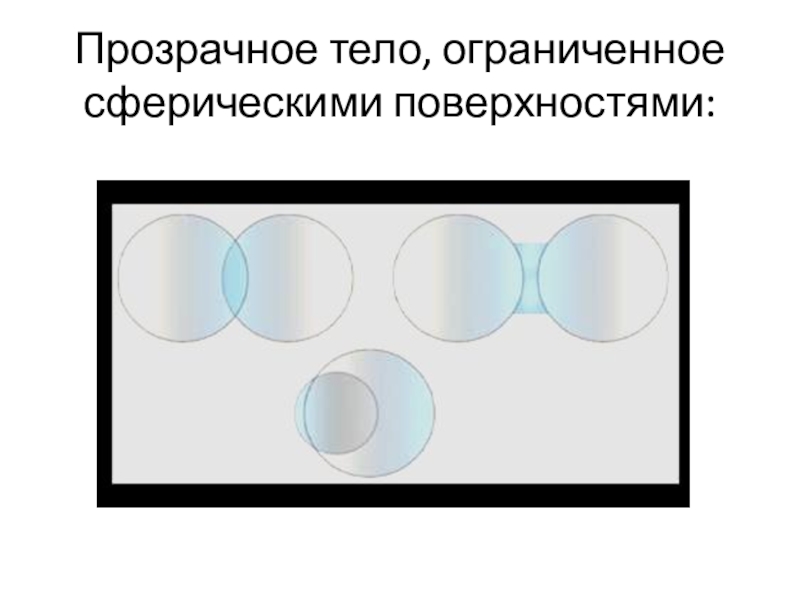

Слайд 2Прозрачное тело, ограниченное сферическими поверхностями:

Прозрачное тело, ограниченное сферическими поверхностями:

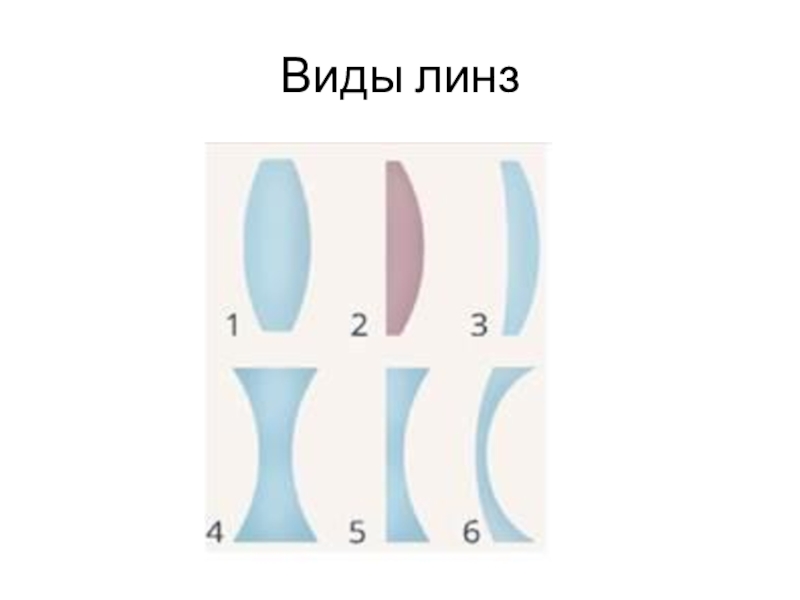

Слайд 3Виды линз

Виды линз

Слайд 51. Луч, идущий вдоль одной из оптических осей собирающей линзы, при

прохождении через нее не меняет своего направления.  2. Луч, который идет параллельно главной оптической оси после преломления проходит через главный фокус линзы.
1. Луч, идущий вдоль одной из оптических осей собирающей линзы, при прохождении через нее не меняет своего

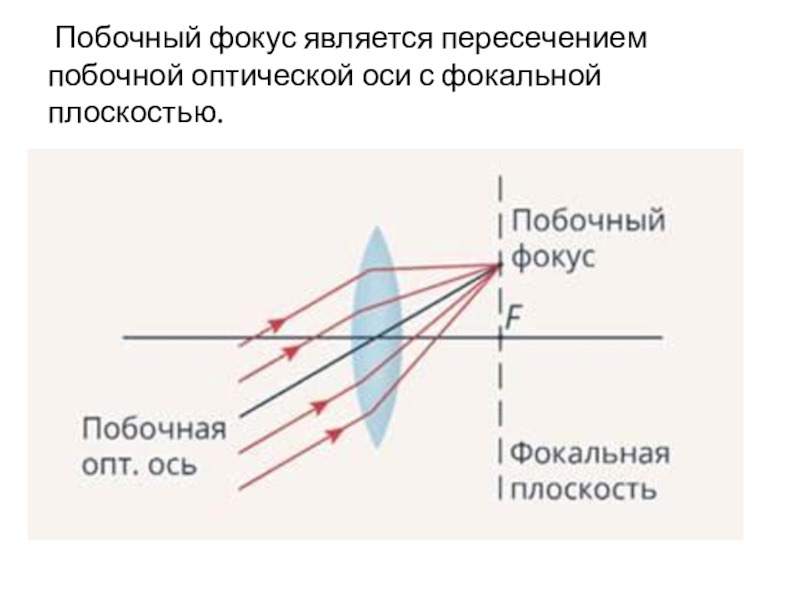

Слайд 6 Побочный фокус является пересечением побочной оптической оси с фокальной плоскостью.

 Побочный фокус является пересечением побочной оптической оси с фокальной плоскостью.

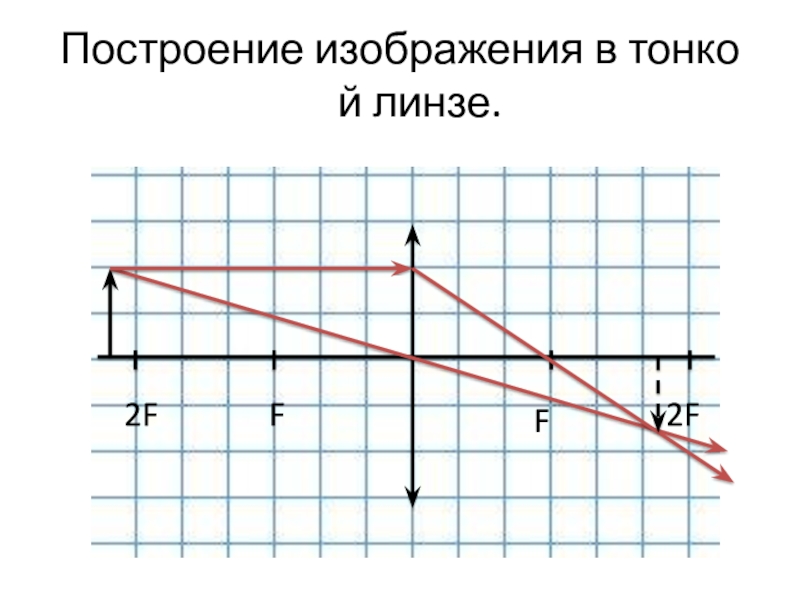

Слайд 7Построение изображения в тонко й линзе.
F
2F
F
2F

Построение изображения в тонко	й линзе.F2FF2F

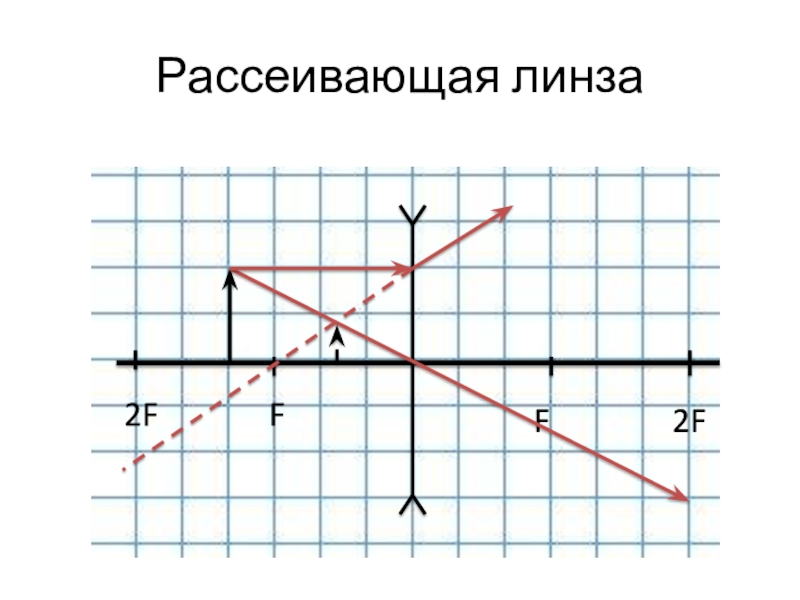

Слайд 8Рассеивающая линза
F
F
2F
2F

Рассеивающая линзаFF2F2F

Слайд 9Линзы. Задания ЕГЭ.

Линзы. Задания ЕГЭ.

Слайд 10На рисунке изображены оптическая ось  тонкой собирающей линзы, луч света 1, падающий

на эту линзу, и луч света 2, прошедший через эту линзу. На рисунке размер одной клеточки соответствует 1 см. Каково фокусное расстояние линзы? (Ответ дать в сантиметрах.)
На рисунке изображены оптическая ось  тонкой собирающей линзы, луч света 1, падающий на эту линзу, и луч света

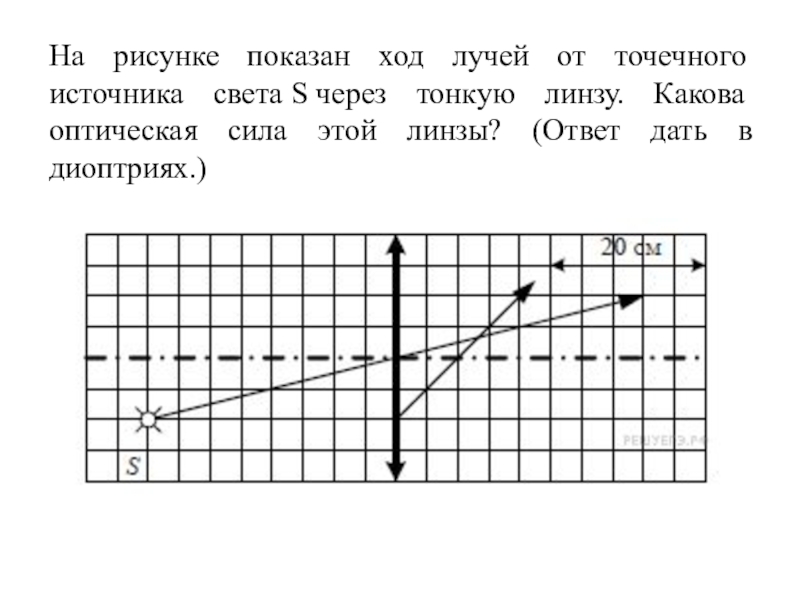

Слайд 11На рисунке показан ход лучей от точечного источника света S через тонкую линзу.

Какова оптическая сила этой линзы? (Ответ дать в диоптриях.)
На рисунке показан ход лучей от точечного источника света S через тонкую линзу. Какова оптическая сила этой линзы? (Ответ

Слайд 12Предмет находится перед собирающей линзой между фокусным и двойным фокусным расстоянием.

Как изменятся расстояние от линзы до его изображения, линейный размер изображения предмета и вид изображения (мнимое или действительное) при перемещении предмета на расстояние больше двойного фокусного ()?
Предмет находится перед собирающей линзой между фокусным и двойным фокусным расстоянием. Как изменятся расстояние от линзы до

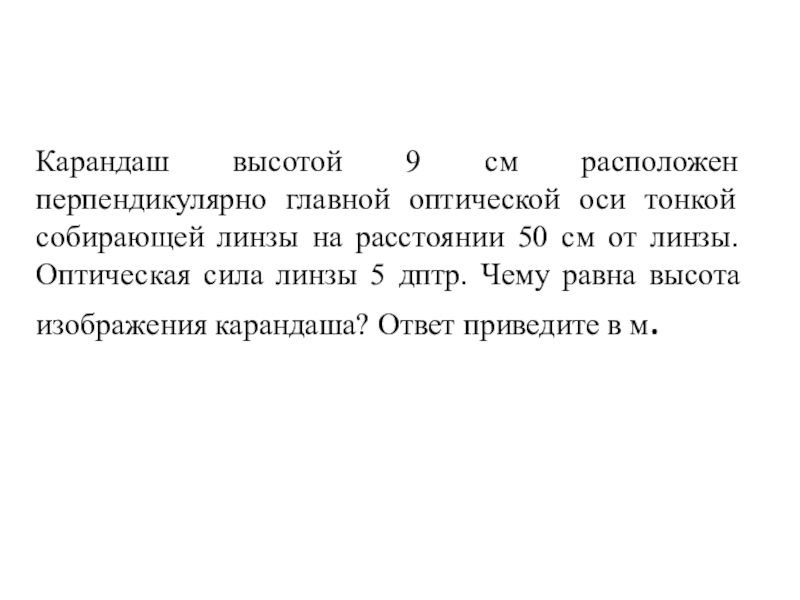

Слайд 13Карандаш высотой 9 см расположен перпендикулярно главной оптической оси тонкой собирающей

линзы на расстоянии 50 см от линзы. Оптическая сила линзы 5 дптр. Чему равна высота изображения карандаша? Ответ приведите в м.
Карандаш высотой 9 см расположен перпендикулярно главной оптической оси тонкой собирающей линзы на расстоянии 50 см от

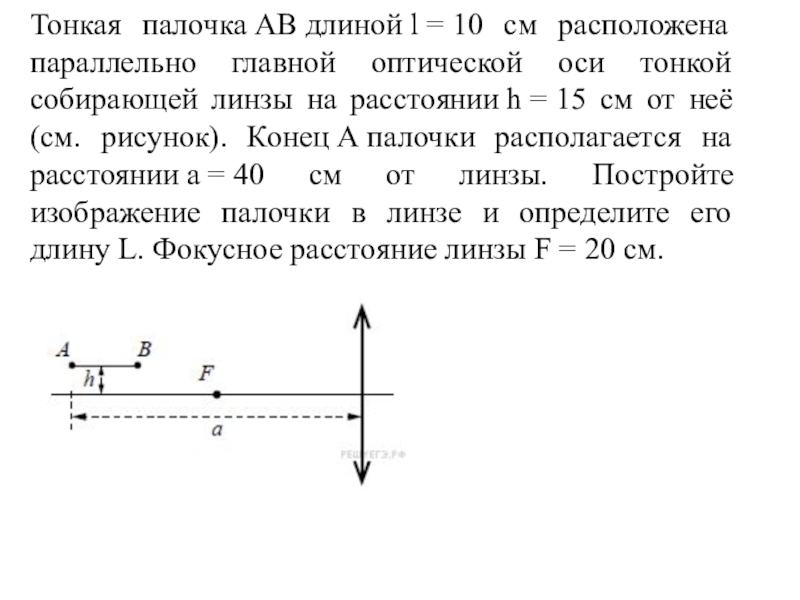

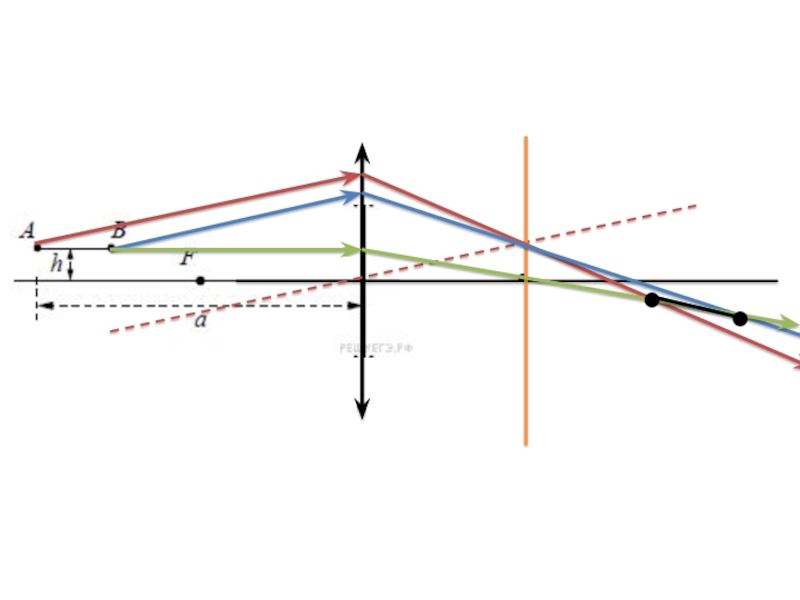

Слайд 14Тонкая палочка АВ длиной l = 10 см расположена параллельно главной оптической оси тонкой собирающей линзы

на расстоянии h = 15 см от неё (см. рисунок). Конец А палочки располагается на расстоянии а = 40 см от линзы. Постройте изображение палочки в линзе и определите его длину L. Фокусное расстояние линзы F = 20 cм.
Тонкая палочка АВ длиной l = 10 см расположена параллельно главной оптической оси тонкой собирающей линзы на расстоянии h = 15 см от неё (см.
