Презентация, доклад по теме: Исследование характеристик модели гидроэлектростанции постоянного тока

Содержание

Проблемы:Исследовать зависимость ЭДС генератора постоянного тока от высоты падения водыИсследовать зависимость КПД генератора постоянного тока от высоты падения водыИсследовать зависимость мощности генератора постоянного тока от высоты падения водыАктуальность:В связи с большим количеством эксплуатируемых гидроэлектростанций важно уметь

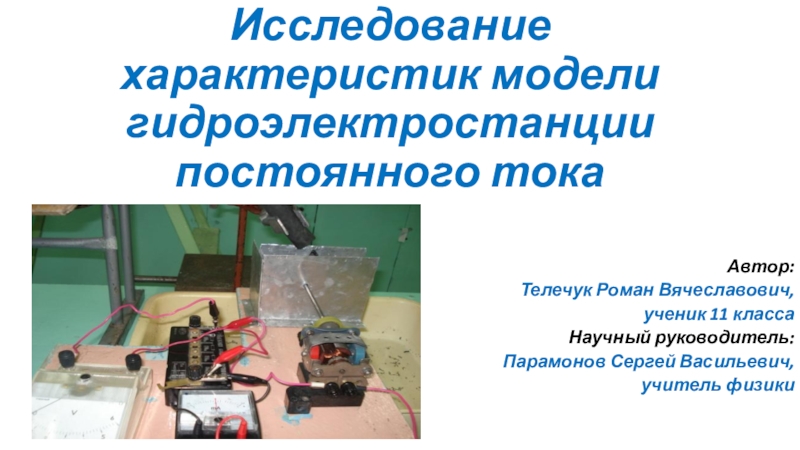

Слайд 1Исследование характеристик модели гидроэлектростанции постоянного тока
Автор:
Телечук Роман Вячеславович,
ученик 11 класса
Научный руководитель:
Парамонов

Сергей Васильевич,
учитель физики

Исследование характеристик модели гидроэлектростанции постоянного тока Автор:Телечук Роман Вячеславович,ученик 11 классаНаучный руководитель:Парамонов Сергей Васильевич,учитель физики

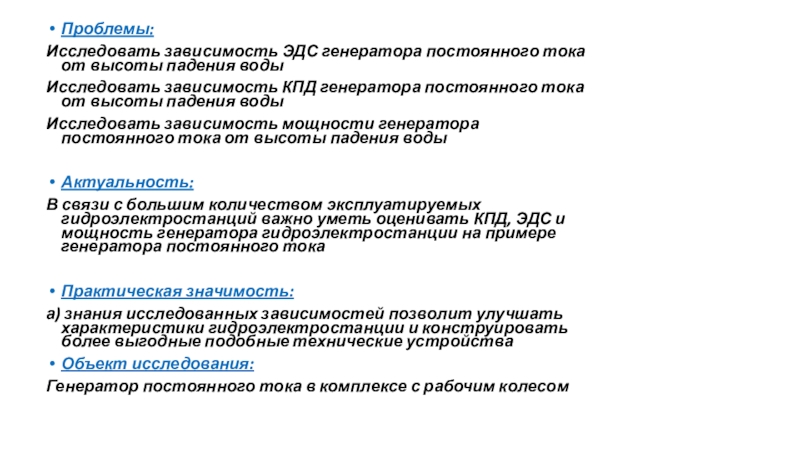

Слайд 2Проблемы:
Исследовать зависимость ЭДС генератора постоянного тока от высоты падения воды
Исследовать зависимость

КПД генератора постоянного тока от высоты падения воды
Исследовать зависимость мощности генератора постоянного тока от высоты падения воды

Актуальность:
В связи с большим количеством эксплуатируемых гидроэлектростанций важно уметь оценивать КПД, ЭДС и мощность генератора гидроэлектростанции на примере генератора постоянного тока

Практическая значимость:
а) знания исследованных зависимостей позволит улучшать характеристики гидроэлектростанции и конструировать более выгодные подобные технические устройства
Объект исследования:
Генератор постоянного тока в комплексе с рабочим колесом

Проблемы:Исследовать зависимость ЭДС генератора постоянного тока от высоты падения водыИсследовать зависимость КПД генератора постоянного тока от высоты

Слайд 3Предмет исследования:
Зависимости КПД, ЭДС и мощности гидроагрегата от высоты падения воды

на рабочее колесо
Задачи исследования:
Изучение принципа действия гидроэлектростанции
Изготовление исследовательской установки для проведения необходимых экспериментов
Проведение необходимых экспериментов для:
а) выяснения зависимости ЭДС генератора постоянного тока от высоты падения воды
б) выяснение зависимости КПД генератора постоянного тока от высоты падения воды
в) выяснение зависимости мощности генератора постоянного тока от высоты падения воды
Методы работы:
Наблюдение за работой гидроагрегата в процессе падения воды на рабочее колесо с разной высоты
Измерение характеристик необходимых для расчета КПД, ЭДС и мощности генератора при падении воды на рабочее колесо с разной высоты
Графическое представление исследуемых характеристик от высоты падения воды на рабочее колесо
Анализ и интерпретация полученных результатов

Предмет исследования:Зависимости КПД, ЭДС и мощности гидроагрегата от высоты падения воды на рабочее колесоЗадачи исследования:Изучение принципа действия

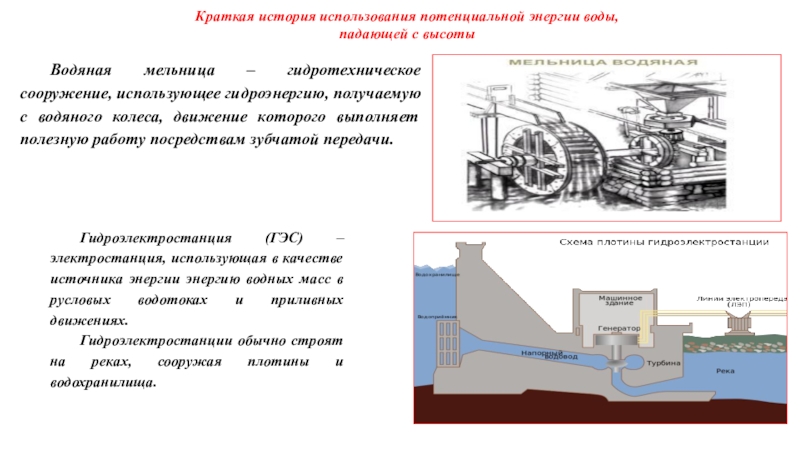

Слайд 4Гидроэлектростанция (ГЭС) – электростанция, использующая в качестве источника энергии энергию водных

масс в русловых водотоках и приливных движениях.
Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.

Водяная мельница – гидротехническое сооружение, использующее гидроэнергию, получаемую с водяного колеса, движение которого выполняет полезную работу посредствам зубчатой передачи.

Краткая история использования потенциальной энергии воды, падающей с высоты

Гидроэлектростанция (ГЭС) – электростанция, использующая в качестве источника энергии энергию водных масс в русловых водотоках и приливных

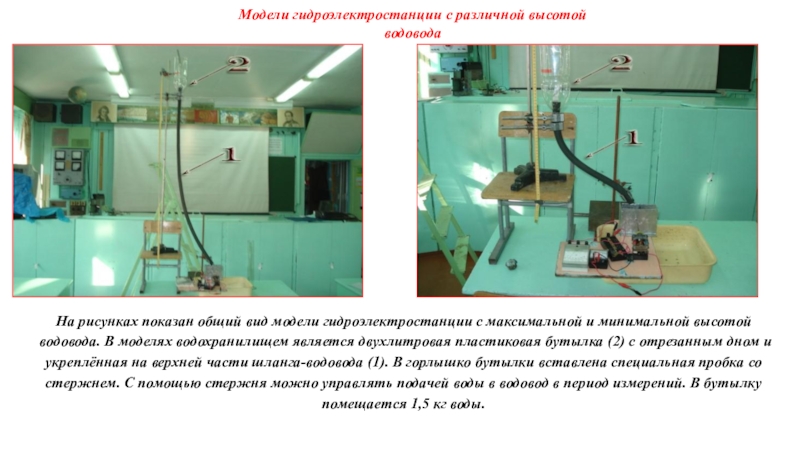

Слайд 5Модели гидроэлектростанции с различной высотой водовода
На рисунках показан общий вид модели

гидроэлектростанции с максимальной и минимальной высотой водовода. В моделях водохранилищем является двухлитровая пластиковая бутылка (2) с отрезанным дном и укреплённая на верхней части шланга-водовода (1). В горлышко бутылки вставлена специальная пробка со стержнем. С помощью стержня можно управлять подачей воды в водовод в период измерений. В бутылку помещается 1,5 кг воды.
Модели гидроэлектростанции с различной высотой водоводаНа рисунках показан общий вид модели гидроэлектростанции с максимальной и минимальной высотой

Слайд 6Представление модели экспериментальной установки
Экспериментальная установка состоит из водовода (1), изготовленного из

шланга, нижний конец которого нависает над рабочим колесом (2), жёстко соединённым осью с генератором (3). Генератором является двигатель постоянного тока, так как это машина обратимая. К генератору подключено нагрузочное сопротивление (4) через миллиамперметр (5). Напряжение на нагрузке измеряется с помощью вольтметра (6).
Представление модели экспериментальной установкиЭкспериментальная установка состоит из водовода (1), изготовленного из шланга, нижний конец которого нависает над

Слайд 7Общий вид модели генератора с подстанцией
На рисунке представлена подстанция с генератором

постоянного тока. Под номером 1 представлен сам генератор постоянного тока, под номером 2 представлен миллиамперметр, под номером 3 представлен магазин сопротивления и под номером 4 – вольтметр.

На втором рисунке показана конструкция рабочего колеса. По соображениям простоты изготовления рабочее колесо сделано по типу мельничного.

Общий вид модели генератора с подстанциейНа рисунке представлена подстанция с генератором постоянного тока. Под номером 1 представлен

Слайд 8Принцип действия модели генератора постоянного тока


Принцип действия модели генератора постоянного тока

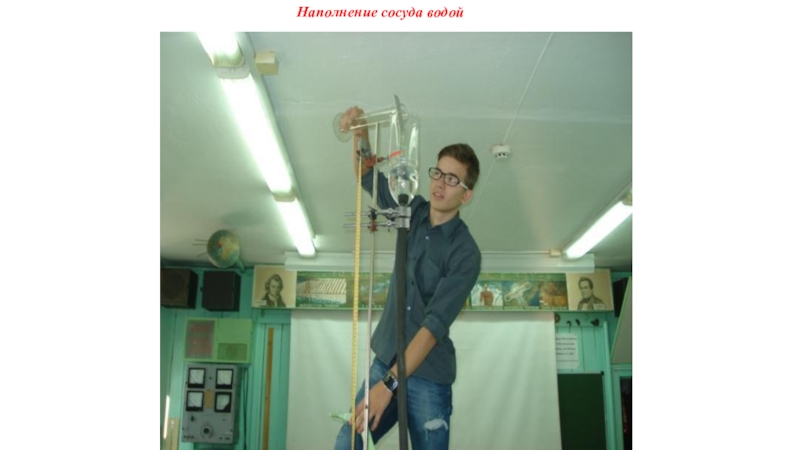

Слайд 9Наполнение сосуда водой

Наполнение сосуда водой

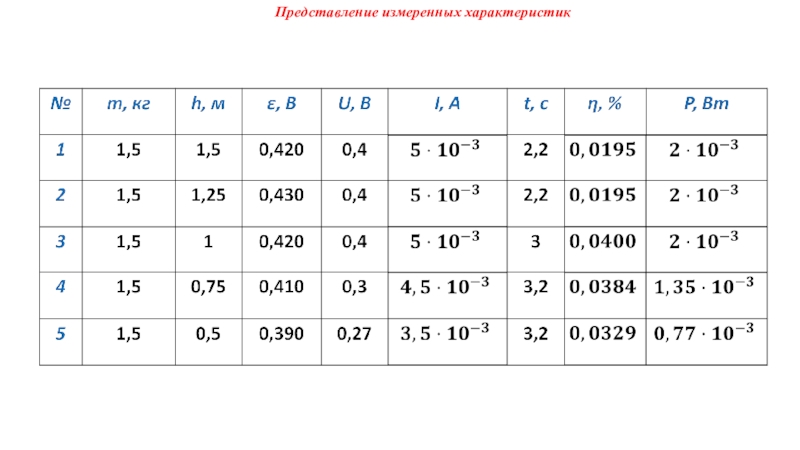

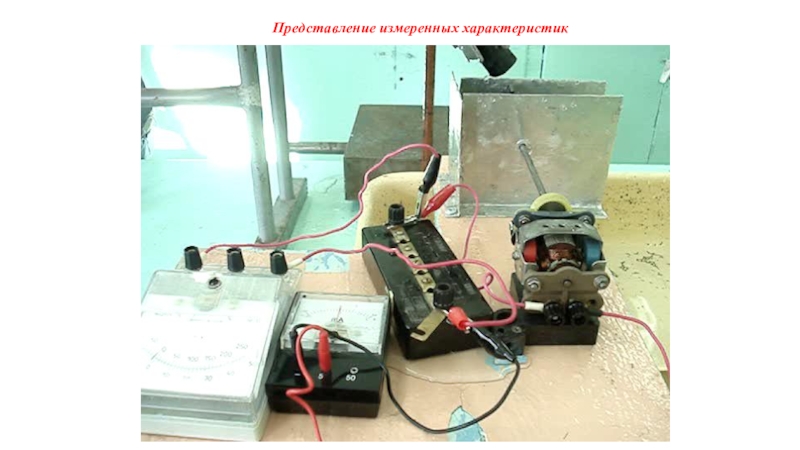

Слайд 10Представление измеренных характеристик

Представление измеренных характеристик

Слайд 11Представление измеренных характеристик

Представление измеренных характеристик

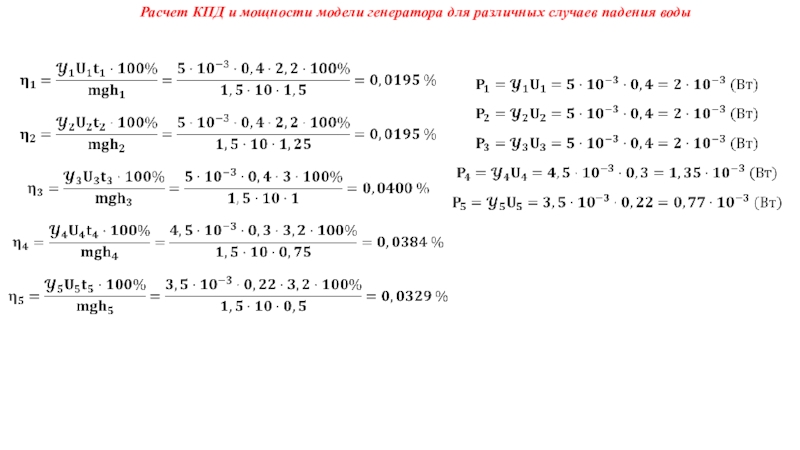

Слайд 12Расчет КПД и мощности модели генератора для различных случаев падения воды



Расчет КПД и мощности модели генератора для различных случаев падения воды

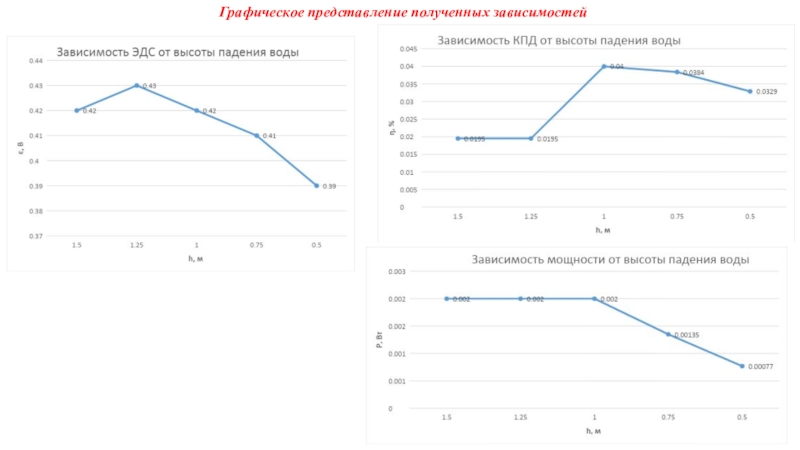

Слайд 13Графическое представление полученных зависимостей

Графическое представление полученных зависимостей

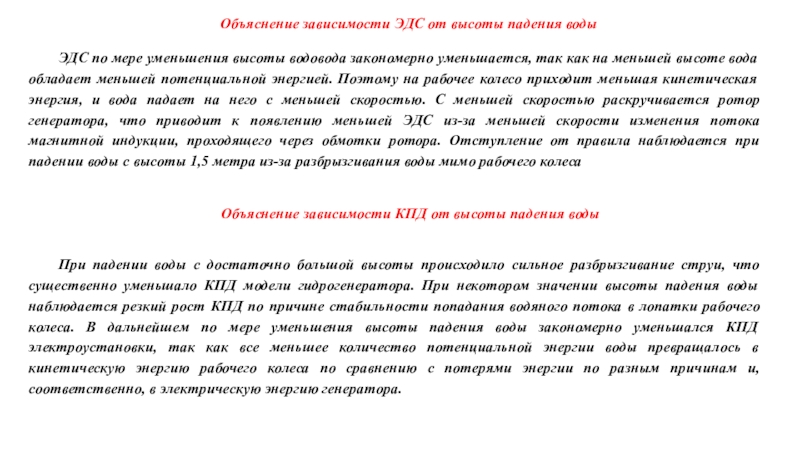

Слайд 14Объяснение зависимости ЭДС от высоты падения воды
ЭДС по мере уменьшения высоты

водовода закономерно уменьшается, так как на меньшей высоте вода обладает меньшей потенциальной энергией. Поэтому на рабочее колесо приходит меньшая кинетическая энергия, и вода падает на него с меньшей скоростью. С меньшей скоростью раскручивается ротор генератора, что приводит к появлению меньшей ЭДС из-за меньшей скорости изменения потока магнитной индукции, проходящего через обмотки ротора. Отступление от правила наблюдается при падении воды с высоты 1,5 метра из-за разбрызгивания воды мимо рабочего колеса

Объяснение зависимости КПД от высоты падения воды

При падении воды с достаточно большой высоты происходило сильное разбрызгивание струи, что существенно уменьшало КПД модели гидрогенератора. При некотором значении высоты падения воды наблюдается резкий рост КПД по причине стабильности попадания водяного потока в лопатки рабочего колеса. В дальнейшем по мере уменьшения высоты падения воды закономерно уменьшался КПД электроустановки, так как все меньшее количество потенциальной энергии воды превращалось в кинетическую энергию рабочего колеса по сравнению с потерями энергии по разным причинам и, соответственно, в электрическую энергию генератора.

Объяснение зависимости ЭДС от высоты падения водыЭДС по мере уменьшения высоты водовода закономерно уменьшается, так как на

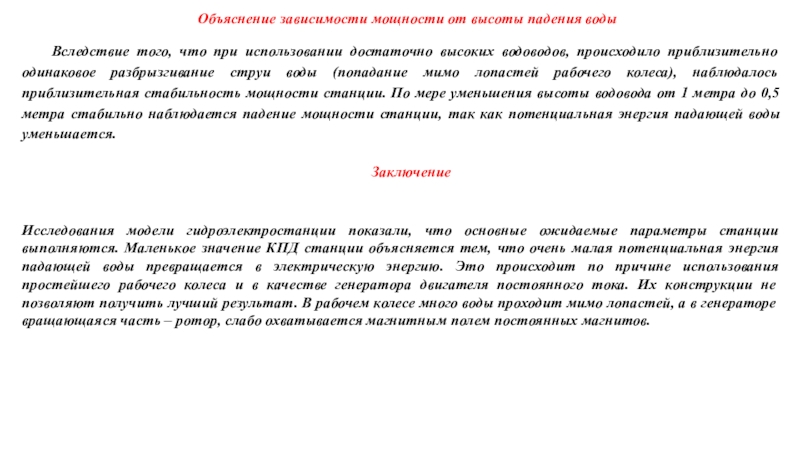

Слайд 15Объяснение зависимости мощности от высоты падения воды
Вследствие того, что при использовании

достаточно высоких водоводов, происходило приблизительно одинаковое разбрызгивание струи воды (попадание мимо лопастей рабочего колеса), наблюдалось приблизительная стабильность мощности станции. По мере уменьшения высоты водовода от 1 метра до 0,5 метра стабильно наблюдается падение мощности станции, так как потенциальная энергия падающей воды уменьшается.

Заключение

Исследования модели гидроэлектростанции показали, что основные ожидаемые параметры станции выполняются. Маленькое значение КПД станции объясняется тем, что очень малая потенциальная энергия падающей воды превращается в электрическую энергию. Это происходит по причине использования простейшего рабочего колеса и в качестве генератора двигателя постоянного тока. Их конструкции не позволяют получить лучший результат. В рабочем колесе много воды проходит мимо лопастей, а в генераторе вращающаяся часть – ротор, слабо охватывается магнитным полем постоянных магнитов.

Объяснение зависимости мощности от высоты падения водыВследствие того, что при использовании достаточно высоких водоводов, происходило приблизительно одинаковое
