Презентация, доклад по теме Индукция магнитного поля для учащихся 9 класса
Содержание
- 1. Презентация по теме Индукция магнитного поля для учащихся 9 класса
- 2. Слайд 2
- 3. 9 класс α=900 sinα=sin900=1
- 4. В СИ единица магнитной индукции называется тесла
- 5. Магнитное поле характеризуется векторной физической величиной, которая
- 6. Магнитное поле называется неоднородным, если во всех
- 7. 1. В однородное магнитное поле перпендикулярно линиям
- 8. 1. В однородное магнитное поле перпендикулярно линиям
- 9. Задача 2.Определить силу, действующую на проводник с
- 10. Задача 2.Определить силу, действующую на проводник с
- 11. Задача 3.Определить длину активной части проводника. По
- 12. Задача 3.Определить длину активной части проводника. По
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Упражнение 37, стр. 1581. В однородное магнитное
- 17. Упражнение 37, стр. 1581. В однородное магнитное
- 18. Упражнение 37 (2), стр. 1582. В магнитное
- 19. Если силу тока в проводнике уменьшили в
- 20. Задача 2.Определить силу, действующую на проводник с
- 21. Задача 2.Определить силу, действующую на проводник с
9 класс α=900 sinα=sin900=1 FАмпера– сила, действующая на проводник с током, со стороны магнитного поля

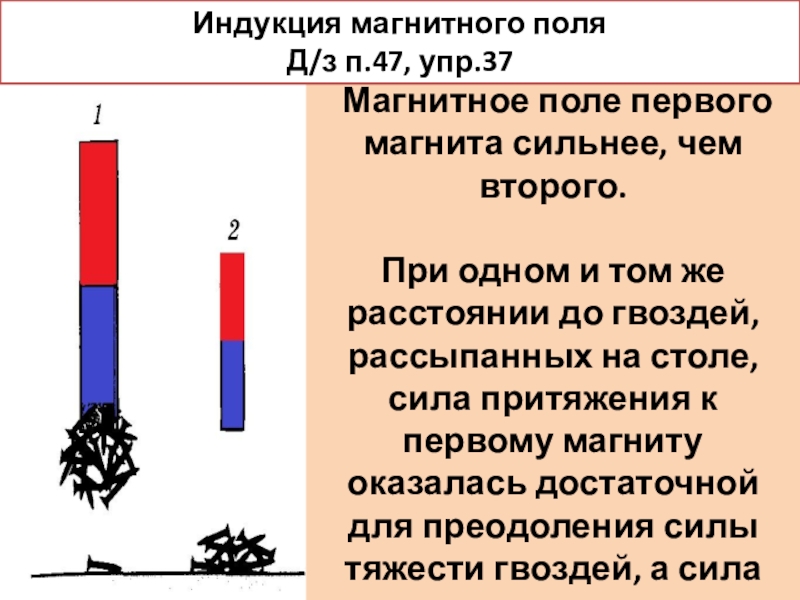

Слайд 1 Магнитное поле первого магнита сильнее, чем второго.
При одном и
том же расстоянии до гвоздей, рассыпанных на столе, сила притяжения к первому магниту оказалась достаточной для преодоления силы тяжести гвоздей, а сила притяжения ко второму — нет.

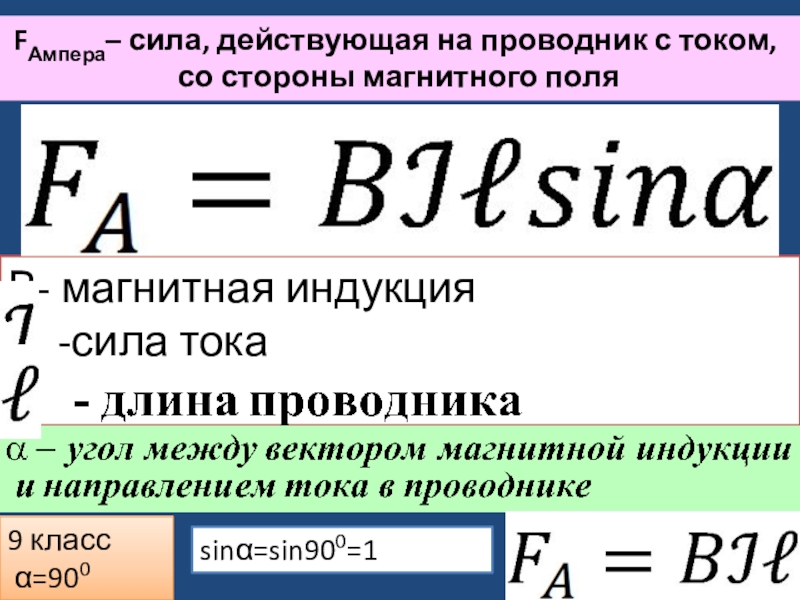

Слайд 39 класс
α=900
sinα=sin900=1
FАмпера– сила, действующая
на проводник с током,
со стороны магнитного поля
со стороны магнитного поля

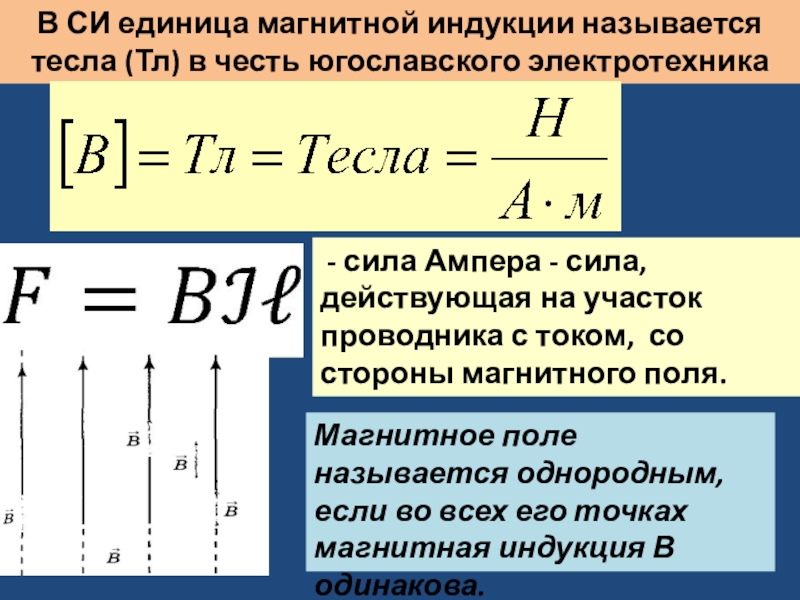

Слайд 4В СИ единица магнитной индукции называется тесла (Тл) в честь югославского
электротехника Николы Тесла.
- сила Ампера - сила, действующая на участок проводника с током, со стороны магнитного поля.
Магнитное поле называется однородным, если во всех его точках магнитная индукция В одинакова.

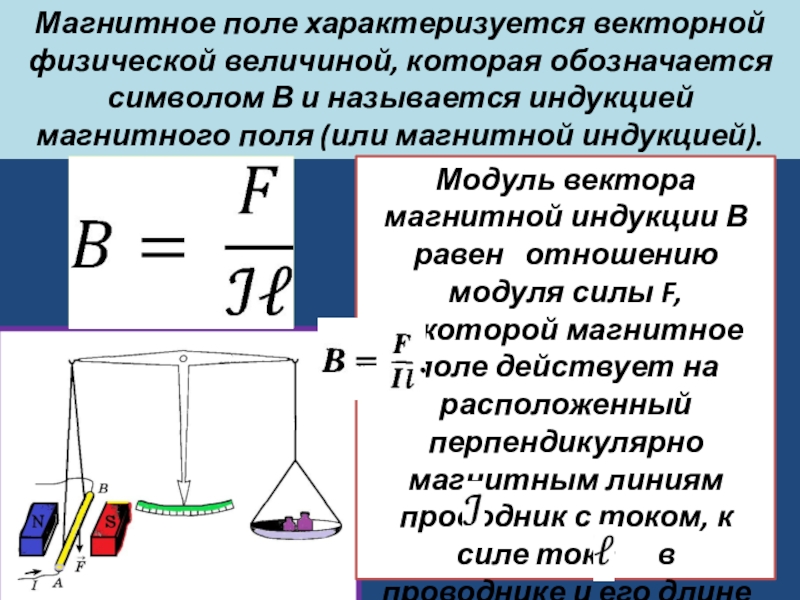

Слайд 5Магнитное поле характеризуется векторной физической величиной, которая обозначается символом В и
называется индукцией магнитного поля (или магнитной индукцией).
Модуль вектора магнитной индукции В равен отношению модуля силы F,
с которой магнитное поле действует на расположенный перпендикулярно магнитным линиям проводник с током, к силе тока в проводнике и его длине .
Слайд 6Магнитное поле называется неоднородным, если во всех его точках магнитная индукция
В неодинакова.
Чем больше магнитная индукция в данной точке поля, тем с большей силой будет действовать поле в этой точке на магнитную стрелку или движущийся электрический заряд.
Слайд 71. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный
проводник, по которому протекает ток силой 7 А. Определите индукцию этого поля, если оно действует с силой 140мН на каждые 10 см длины проводника.

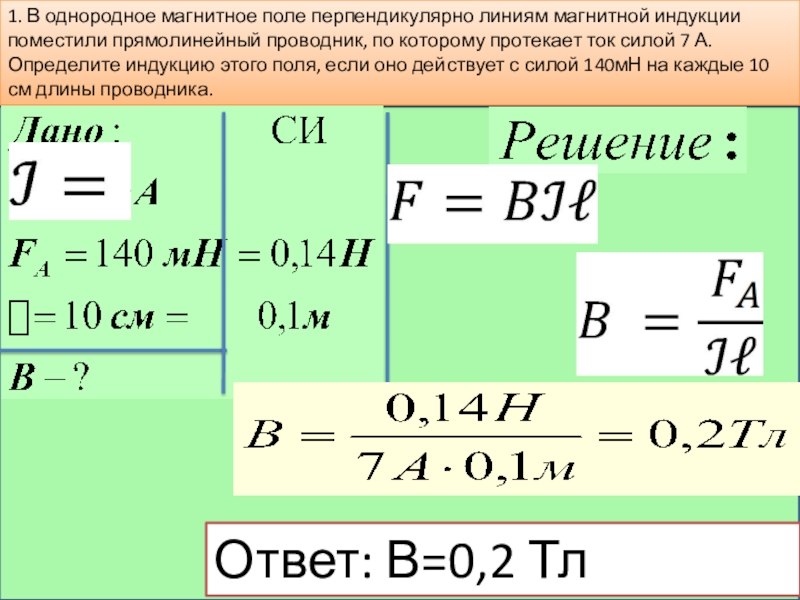

Слайд 81. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный
проводник, по которому протекает ток силой 7 А. Определите индукцию этого поля, если оно действует с силой 140мН на каждые 10 см длины проводника.
Ответ: В=0,2 Тл
Слайд 9Задача 2.
Определить силу, действующую на проводник с длиной активной части 30
см. По проводнику течет ток 3 А. Вектор магнитной индукции расположен перпендикулярно проводнику и равен по модулю 0,5 Тл.

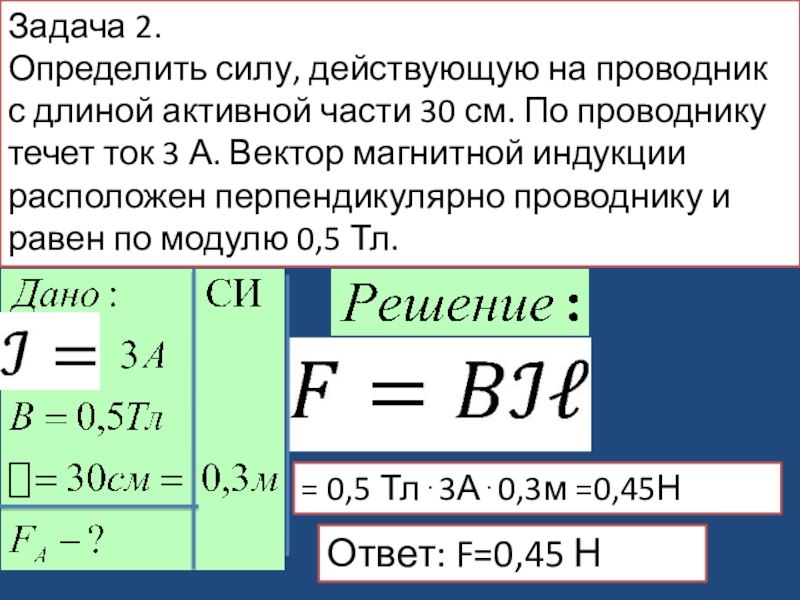

Слайд 10Задача 2.
Определить силу, действующую на проводник с длиной активной части 30
см. По проводнику течет ток 3 А. Вектор магнитной индукции расположен перпендикулярно проводнику и равен по модулю 0,5 Тл.
= 0,5 Тл3А0,3м =0,45Н
Ответ: F=0,45 Н

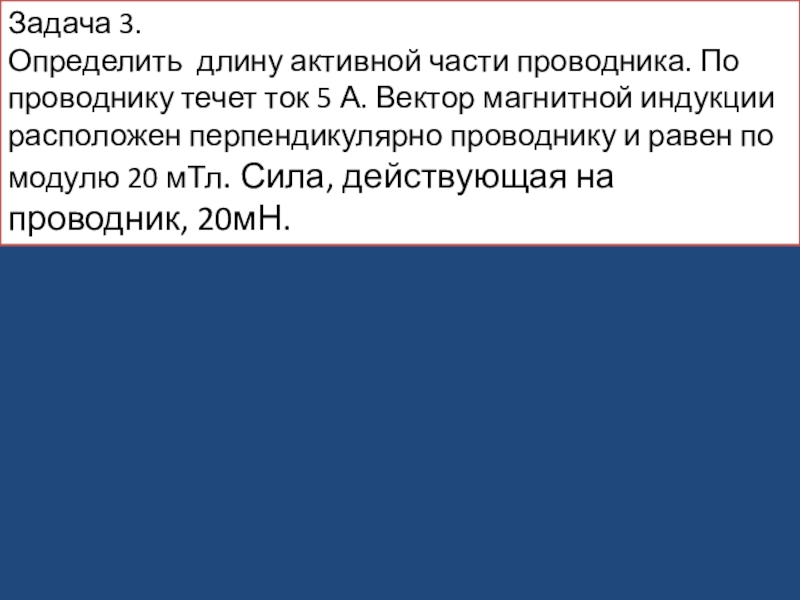

Слайд 11Задача 3.
Определить длину активной части проводника. По проводнику течет ток 5
А. Вектор магнитной индукции расположен перпендикулярно проводнику и равен по модулю 20 мТл. Сила, действующая на проводник, 20мН.

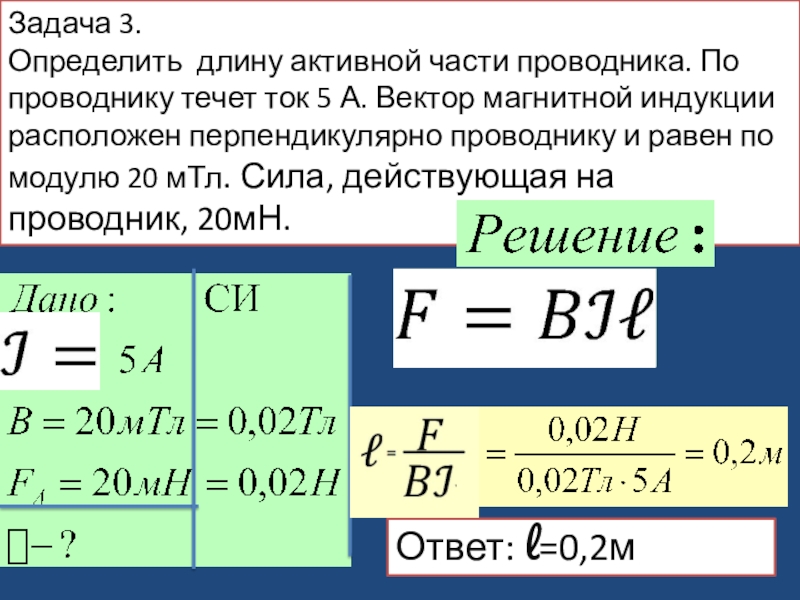

Слайд 12Задача 3.
Определить длину активной части проводника. По проводнику течет ток 5
А. Вектор магнитной индукции расположен перпендикулярно проводнику и равен по модулю 20 мТл. Сила, действующая на проводник, 20мН.
Ответ: l=0,2м

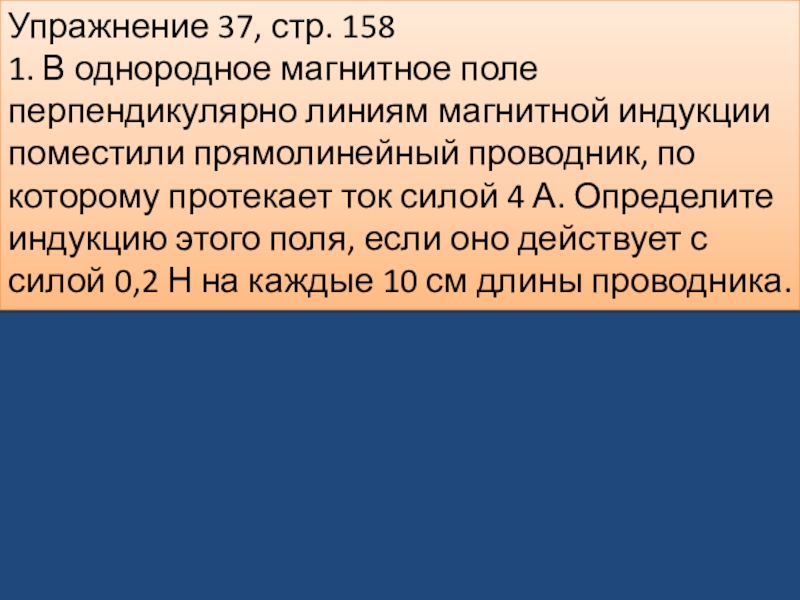

Слайд 16Упражнение 37, стр. 158
1. В однородное магнитное поле перпендикулярно линиям магнитной
индукции поместили прямолинейный проводник, по которому протекает ток силой 4 А. Определите индукцию этого поля, если оно действует с силой 0,2 Н на каждые 10 см длины проводника.

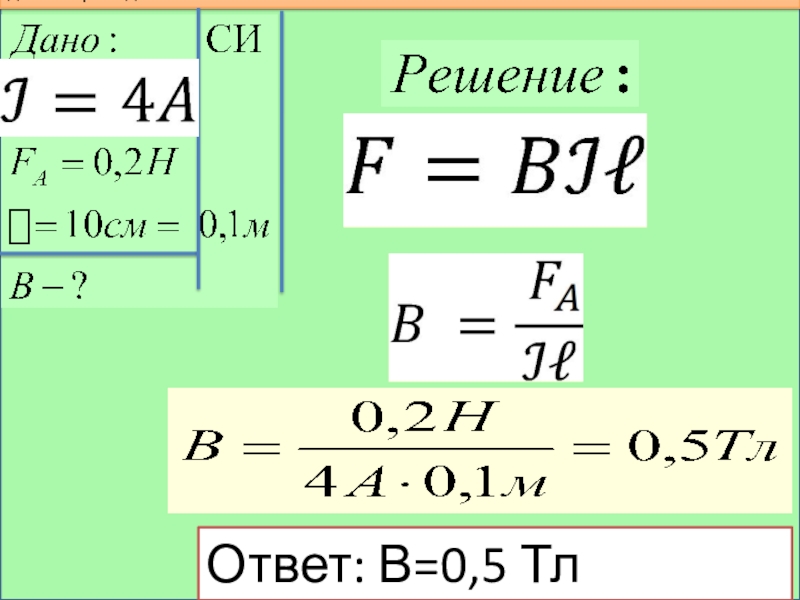

Слайд 17Упражнение 37, стр. 158
1. В однородное магнитное поле перпендикулярно линиям магнитной
индукции поместили прямолинейный проводник, по которому протекает ток силой 4 А. Определите индукцию этого поля, если оно действует с силой 0,2 Н на каждые 10 см длины проводника.
Ответ: В=0,5 Тл

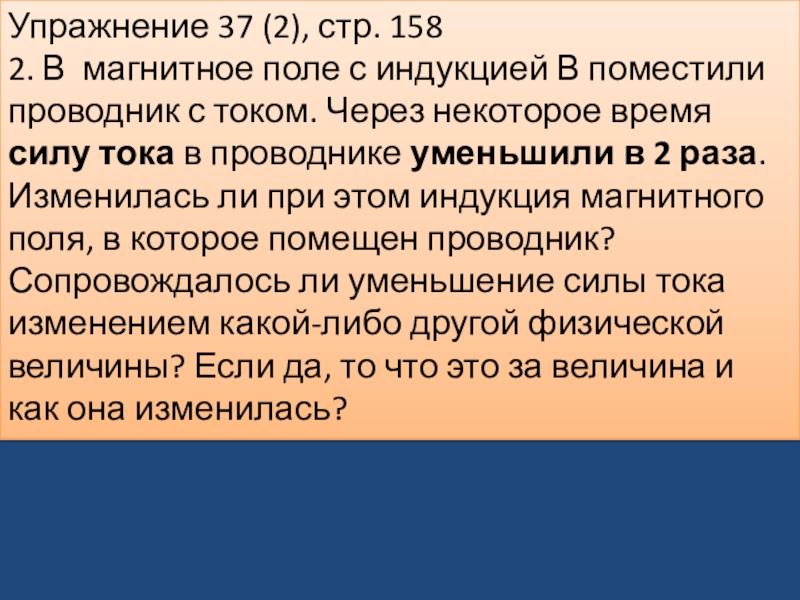

Слайд 18Упражнение 37 (2), стр. 158
2. В магнитное поле с индукцией В
поместили проводник с током. Через некоторое время силу тока в проводнике уменьшили в 2 раза. Изменилась ли при этом индукция магнитного поля, в которое помещен проводник? Сопровождалось ли уменьшение силы тока изменением какой-либо другой физической величины? Если да, то что это за величина и как она изменилась?

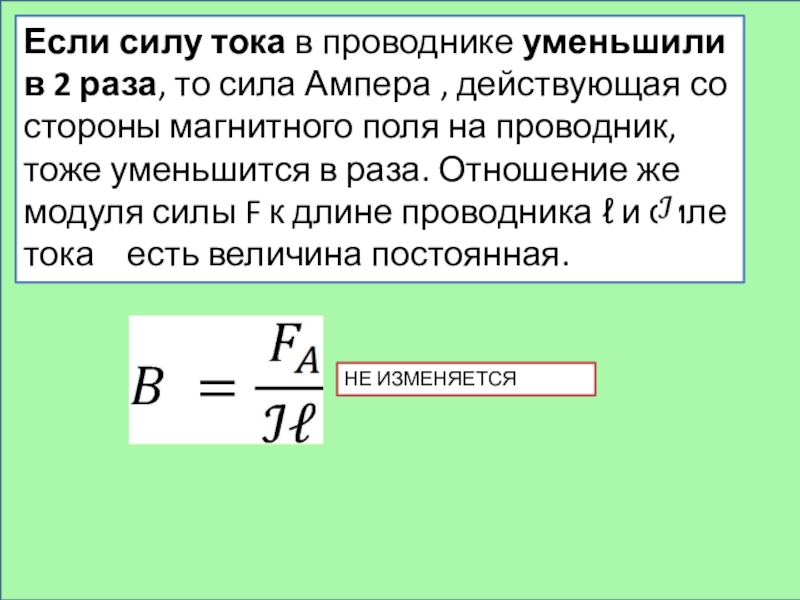

Слайд 19Если силу тока в проводнике уменьшили в 2 раза, то сила
Ампера , действующая со стороны магнитного поля на проводник, тоже уменьшится в раза. Отношение же модуля силы F к длине проводника ℓ и силе тока есть величина постоянная.
НЕ ИЗМЕНЯЕТСЯ

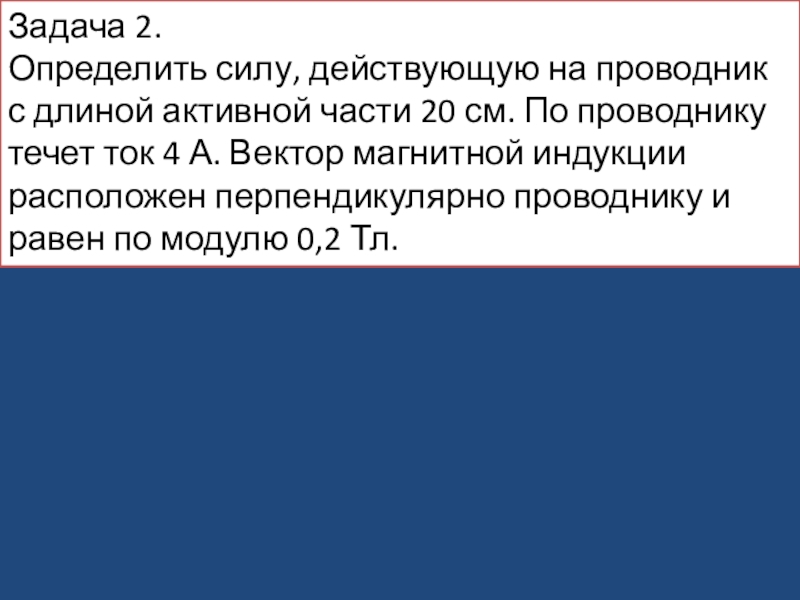

Слайд 20Задача 2.
Определить силу, действующую на проводник с длиной активной части 20
см. По проводнику течет ток 4 А. Вектор магнитной индукции расположен перпендикулярно проводнику и равен по модулю 0,2 Тл.
Слайд 21Задача 2.
Определить силу, действующую на проводник с длиной активной части 20
см. По проводнику течет ток 4 А. Вектор магнитной индукции расположен перпендикулярно проводнику и равен по модулю 0,2 Тл.
= 0,2 Тл4А0,2м =0,16Н
Ответ: F=0,16Н
