Презентация, доклад по теме Электромагнитные колебания
Содержание
- 1. Презентация по теме Электромагнитные колебания
- 2. Колебательный контур Состоит из конденсатора и
- 3. Закон сохранения энергии
- 4. Уравнение электромагнитных колебаний в контуре Полная
- 5. Уравнение электромагнитных колебаний в контуреРешение этого уравнения имеет вид:Если при t=0, φ=0, то
- 6. Уравнение электромагнитных колебаний в контуре
- 7. Характеристики электромагнитных колебанийЦиклическая частота Период электромагнитных колебаний
- 8. ГрафикиТок опережает по фазе напряжение и заряд на

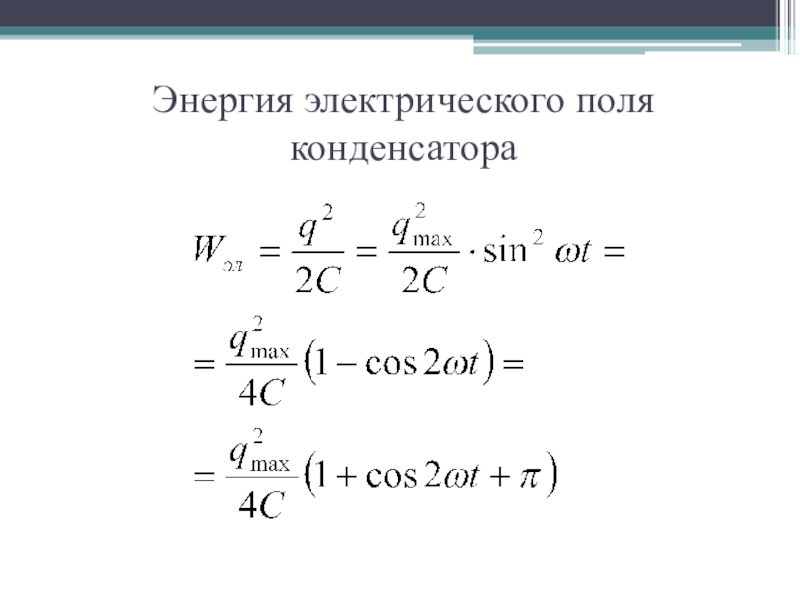

- 9. Энергия электрического поля конденсатора

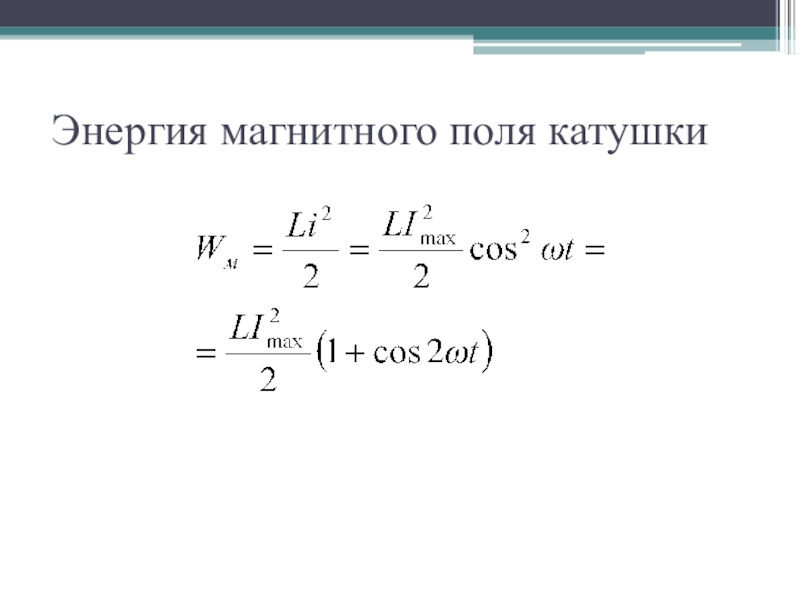

- 10. Энергия магнитного поля катушки
- 11. Графики Колебания энергий происходят с частотой
- 12. Пример № 1 В колебательном контуре
- 13. Пример № 1Энергия электрического поля конденсатора преобразуется
- 14. Пример № 2 В колебательном контуре
- 15. Пример № 2от 0,25·10-2 с до 0,5·10-2
- 16. Пример № 3 В колебательном контуре
- 17. Пример № 3 По графику видим, что заряд конденсатора изменяется со временем по закону:
- 18. Пример № 3 Сила тока в катушке индуктивности изменяется от времени по закону:
- 19. Пример № 4 В таблице показана
- 20. Пример № 4 По таблице определяем, что сила тока изменяется по закону:
Колебательный контур Состоит из конденсатора и соединенной с ним последовательно катушки индуктивности. Активное сопротивление равно нулю.

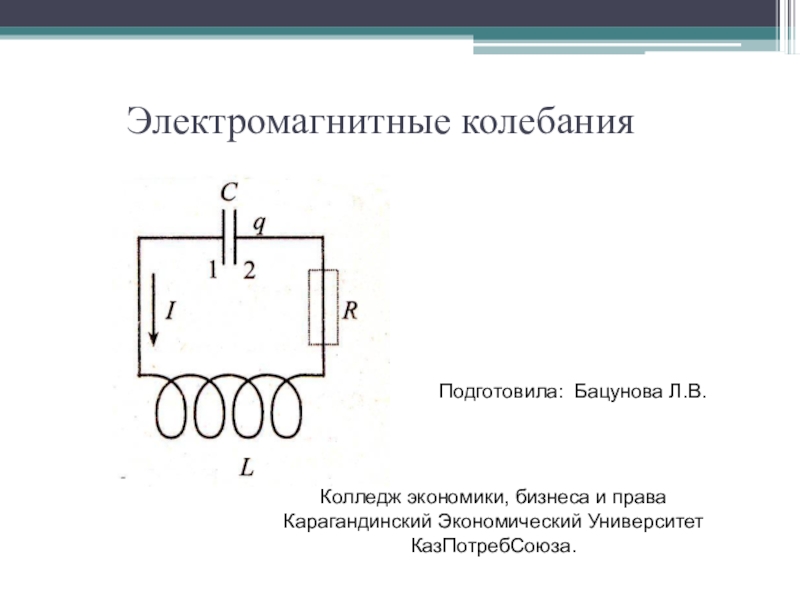

Слайд 1Электромагнитные колебания
Подготовила: Бацунова Л.В.
Колледж экономики, бизнеса и права
Карагандинский Экономический Университет КазПотребСоюза.

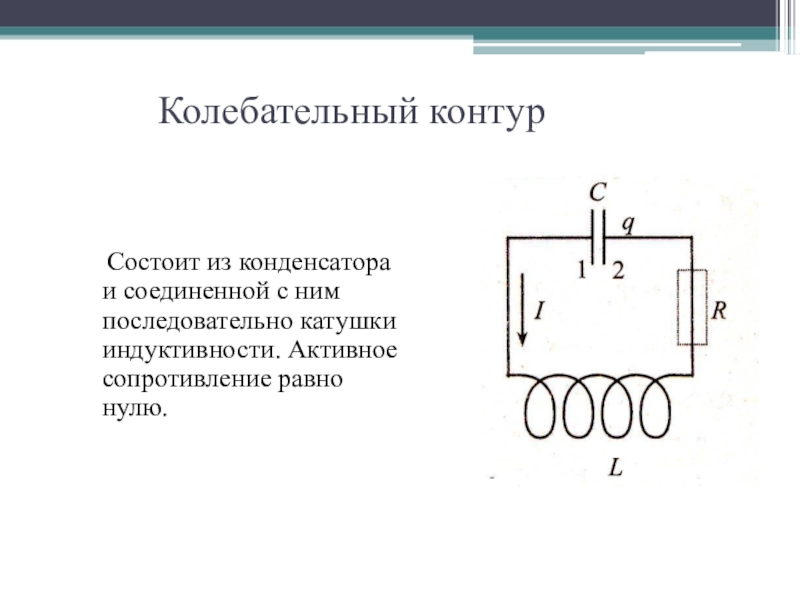

Слайд 2Колебательный контур
Состоит из конденсатора и соединенной с ним последовательно
катушки индуктивности. Активное сопротивление равно нулю.
Слайд 4Уравнение электромагнитных колебаний в контуре
Полная энергия в контуре остается
постоянной во времени.
Продифференцируем равенство по времени
Слайд 5Уравнение электромагнитных колебаний в контуре
Решение этого уравнения имеет вид:
Если при t=0,
φ=0, то

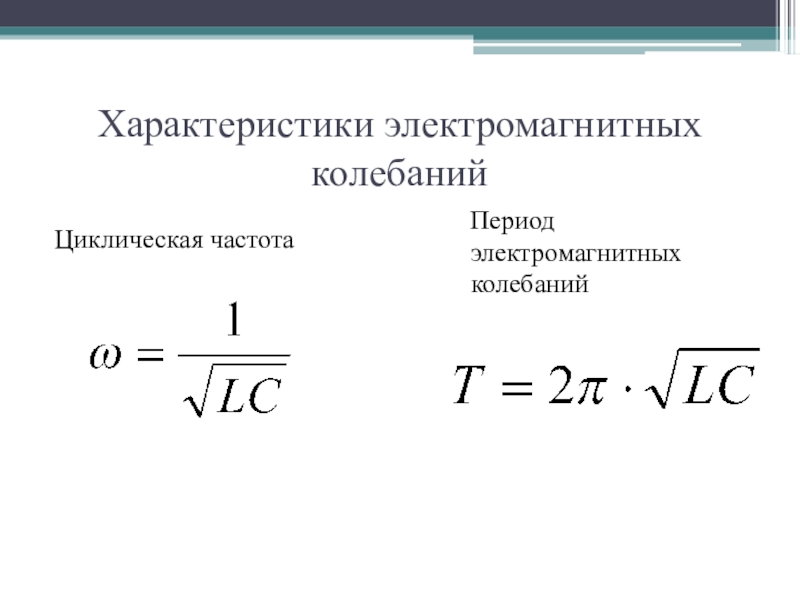

Слайд 7Характеристики электромагнитных колебаний
Циклическая частота
Период электромагнитных колебаний
Слайд 11Графики
Колебания энергий происходят с частотой в 2 раза превышающей
частоту колебаний заряда и силы тока, и со сдвигом фаз, равным π.
Их сумма – полная энергия электромагнитных колебаний в контуре – остается неизменной во времени и может быть вычислена по их амплитудным значениям.
Их сумма – полная энергия электромагнитных колебаний в контуре – остается неизменной во времени и может быть вычислена по их амплитудным значениям.
Слайд 12Пример № 1
В колебательном контуре сила тока в катушке
меняется с течением времени согласно графику на рисунке. Какое преобразование энергии происходит в контуре в момент времени от 2·10-3с до 3,5·10-3с ?

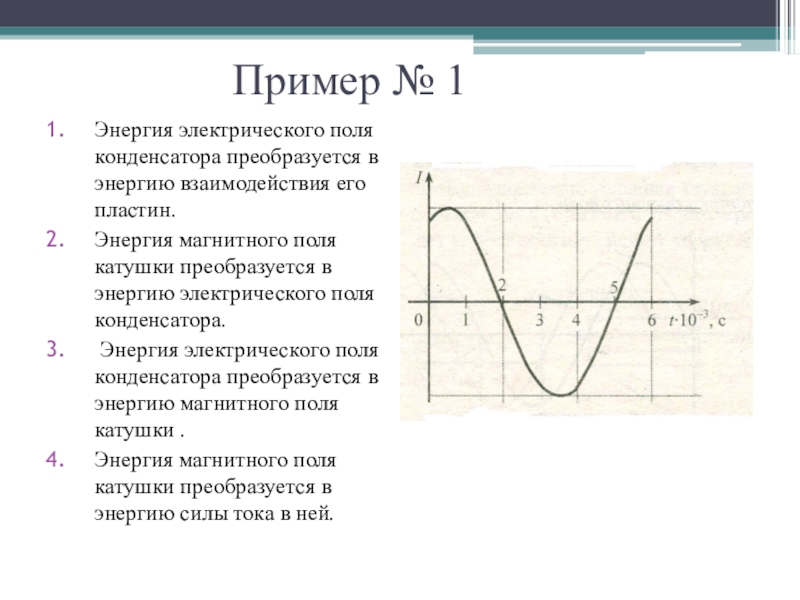

Слайд 13Пример № 1
Энергия электрического поля конденсатора преобразуется в энергию взаимодействия его
пластин.
Энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора.
Энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки .
Энергия магнитного поля катушки преобразуется в энергию силы тока в ней.
Энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора.
Энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки .
Энергия магнитного поля катушки преобразуется в энергию силы тока в ней.
Слайд 14Пример № 2
В колебательном контуре сила тока изменяется согласно
графику на рисунке. Заряд конденсатора возрастает в интервале времени…?
Слайд 15Пример № 2
от 0,25·10-2 с до 0,5·10-2 с;
от 0,75·10-2 с до 1·10-2 с
2. от 0 до 0,25·10-2 с;
от 0,5·10-2 с до 0,75·10-2 с
от 0 до 0,5·10-2 с;
4. от 0, 5·10-2 с до 1·10-2 с
2. от 0 до 0,25·10-2 с;
от 0,5·10-2 с до 0,75·10-2 с
от 0 до 0,5·10-2 с;
4. от 0, 5·10-2 с до 1·10-2 с

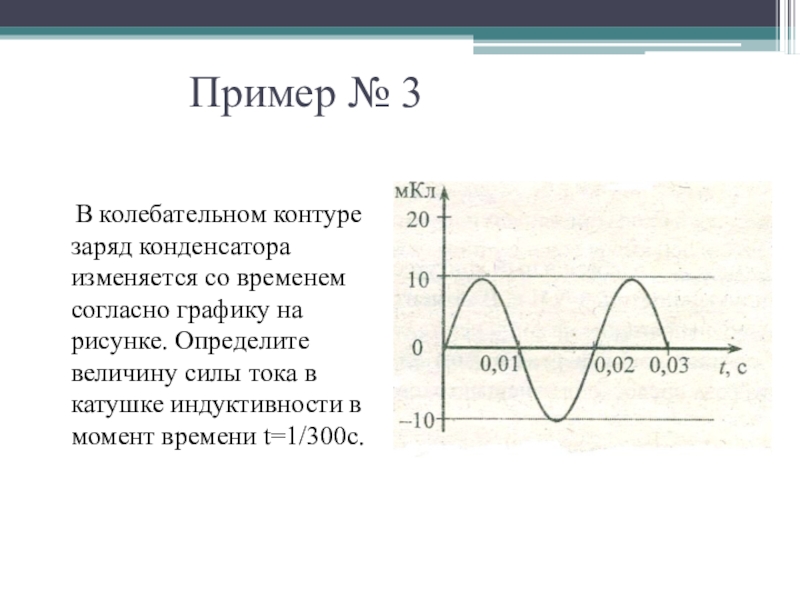

Слайд 16Пример № 3
В колебательном контуре заряд конденсатора изменяется со
временем согласно графику на рисунке. Определите величину силы тока в катушке индуктивности в момент времени t=1/300с.
Слайд 19Пример № 4
В таблице показана зависимость силы тока в
колебательном контуре от времени. Определите заряд конденсатора в момент времени t=π/3·10-6с. Результат выразите в микрокулонах.
