ЭЛЕКТРИЧЕСКОЕ ПОЛЕДжеймс Кларк МаксвеллМайкл ФарадейОсобый вид материиПосредством чего же осуществляется взаимодействие заряженных тел? Ответ на этот вопрос дали в своих работах М.Фарадей и Д.Максвелл.

Слайд 1Министерство образования и науки Челябинской области Государственное бюджетное профессиональное образовательное учреждение «Аргаяшский

аграрный техникум»



Электрическое поле





Автор: Хазырова А.Р.
преподаватель физики
высшей квалификационной
категории

2017г.

Министерство образования и науки Челябинской области Государственное бюджетное профессиональное образовательное учреждение «Аргаяшский аграрный техникум»  Электрическое полеАвтор: Хазырова

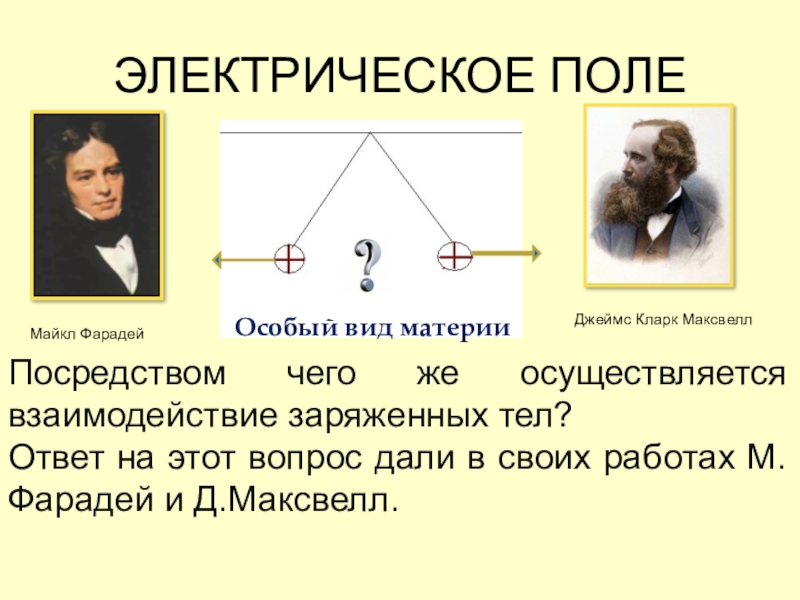

Слайд 3ЭЛЕКТРИЧЕСКОЕ ПОЛЕ
Джеймс Кларк Максвелл
Майкл Фарадей


Особый вид материи
Посредством чего же осуществляется взаимодействие

заряженных тел?
Ответ на этот вопрос дали в своих работах М.Фарадей и Д.Максвелл.
ЭЛЕКТРИЧЕСКОЕ ПОЛЕДжеймс Кларк МаксвеллМайкл ФарадейОсобый вид материиПосредством чего же осуществляется взаимодействие заряженных тел? Ответ на этот вопрос

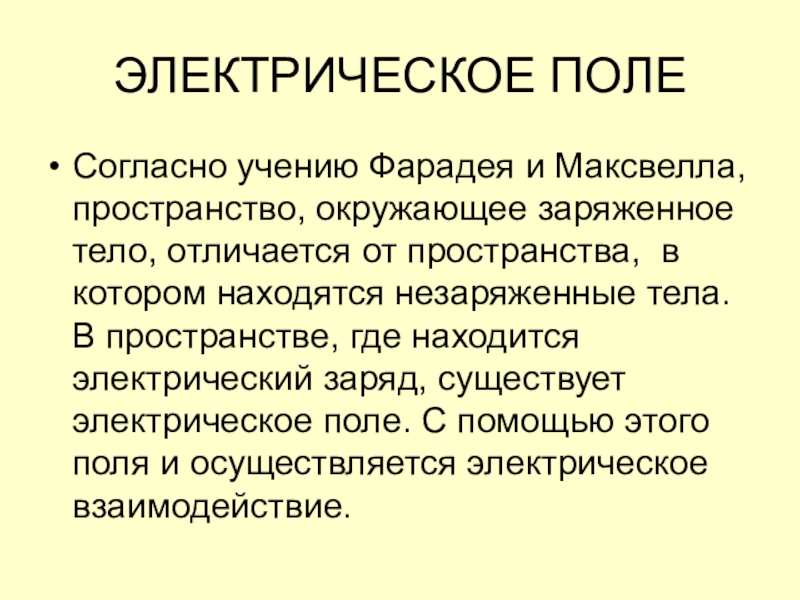

Слайд 4ЭЛЕКТРИЧЕСКОЕ ПОЛЕ
Согласно учению Фарадея и Максвелла, пространство, окружающее заряженное тело, отличается

от пространства, в котором находятся незаряженные тела. В пространстве, где находится электрический заряд, существует электрическое поле. С помощью этого поля и осуществляется электрическое взаимодействие.

ЭЛЕКТРИЧЕСКОЕ ПОЛЕСогласно учению Фарадея и Максвелла, пространство, окружающее заряженное тело, отличается от пространства, в котором находятся незаряженные

Слайд 5Электрическое поле
Электрическое поле это особый вид материи, существующий независимо от

нашего сознания вокруг тел или частиц, обладающих электрическим зарядом и действующее с определённой силой на другие заряженные тела или частицы вещества, внесённые в данное электрическое поле
Электрическое поле Электрическое поле это особый вид материи, существующий независимо от нашего сознания вокруг тел или частиц,

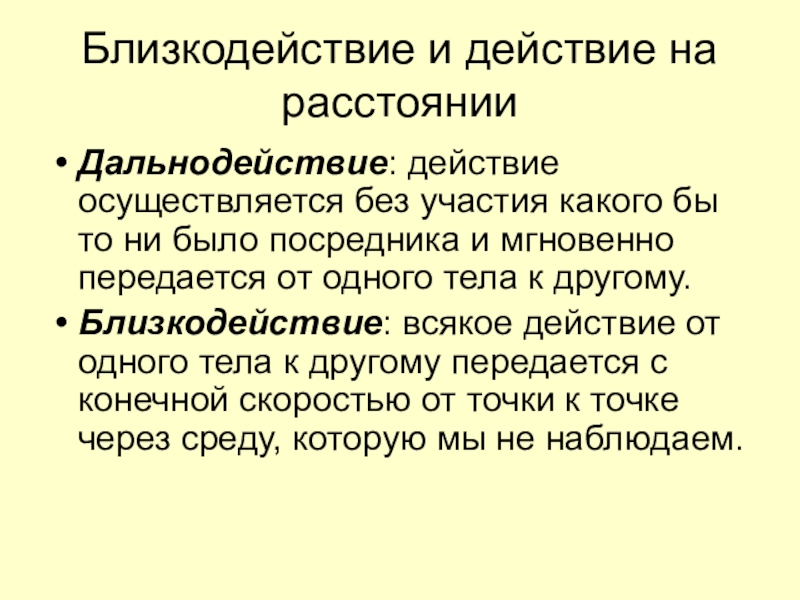

Слайд 6Близкодействие и действие на расстоянии
Дальнодействие: действие осуществляется без участия какого бы

то ни было посредника и мгновенно передается от одного тела к другому.
Близкодействие: всякое действие от одного тела к другому передается с конечной скоростью от точки к точке через среду, которую мы не наблюдаем.
Близкодействие и действие на расстоянииДальнодействие: действие осуществляется без участия какого бы то ни было посредника и мгновенно

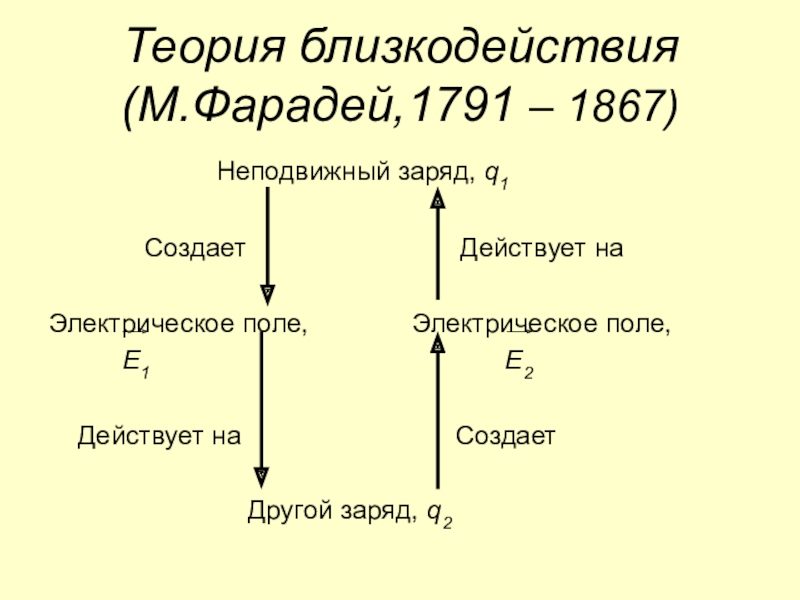

Слайд 7Теория близкодействия (М.Фарадей,1791 – 1867)

Неподвижный заряд, q1

Создает Действует на

Электрическое поле, Электрическое поле,
Е1 Е2

Действует на Создает

Другой заряд, q2


Теория близкодействия (М.Фарадей,1791 – 1867)         Неподвижный заряд, q1

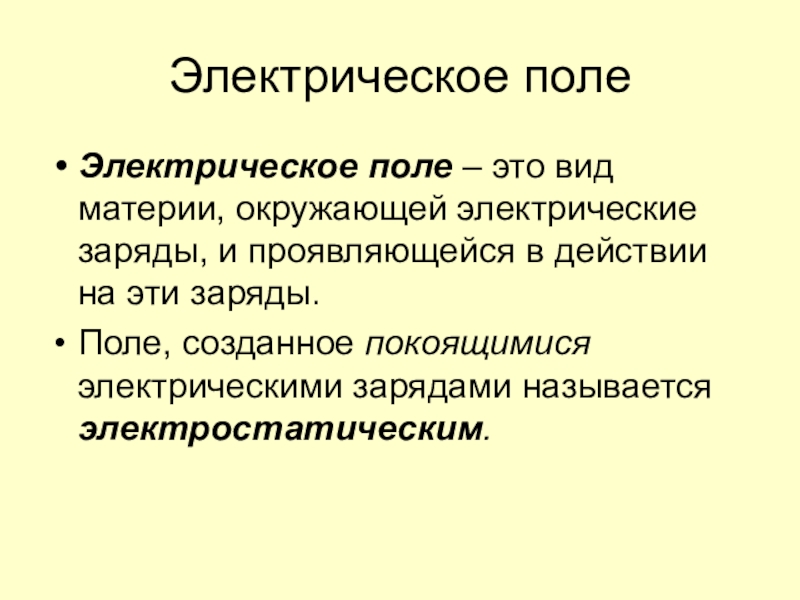

Слайд 8Электрическое поле
Электрическое поле – это вид материи, окружающей электрические заряды, и

проявляющейся в действии на эти заряды.
Поле, созданное покоящимися электрическими зарядами называется электростатическим.

Электрическое полеЭлектрическое поле – это вид материи, окружающей электрические заряды, и проявляющейся в действии на эти заряды.Поле,

Слайд 9Свойства электрического поля:
порождается электрическими зарядами, существует в пространстве, окружающем заряд и

неразрывно с ним связано. ;
обнаруживается по действию на заряд;
действует на внесённый в него электрический заряд с определённой силой.

Свойства электрического поля:порождается электрическими зарядами, существует в пространстве, окружающем заряд и неразрывно с ним связано. ;обнаруживается по

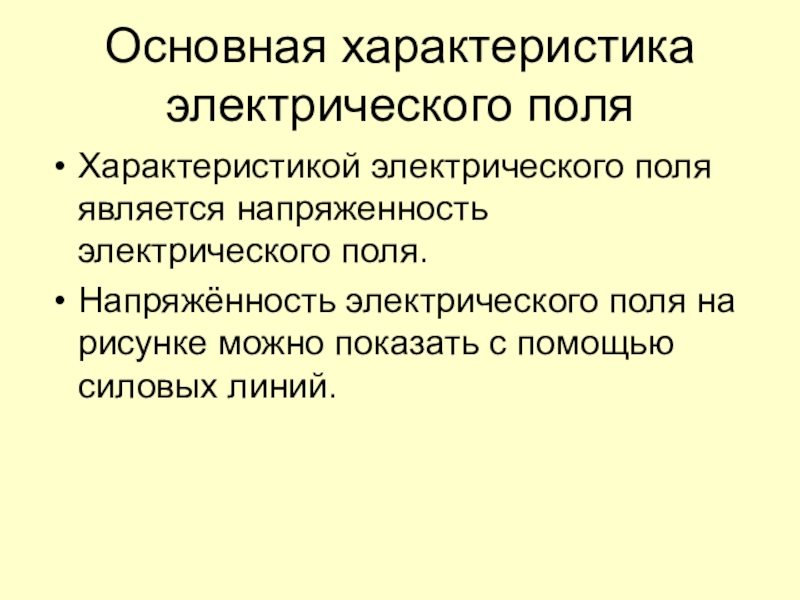

Слайд 10Основная характеристика электрического поля
Характеристикой электрического поля является напряженность электрического поля.
Напряжённость

электрического поля на рисунке можно показать с помощью силовых линий.

Основная характеристика электрического поля Характеристикой электрического поля является напряженность электрического поля.Напряжённость электрического поля на рисунке можно показать

Слайд 11Основная характеристика электрического поля
Напряженностью Е электрического поля в данной точке

называют физическую величину, равную отношению силы F, действующей со стороны поля на точечный пробный заряд q, помещенный в данную точку поля к величине этого заряда.
Основная характеристика электрического поля Напряженностью Е электрического поля в данной точке называют физическую величину, равную отношению силы

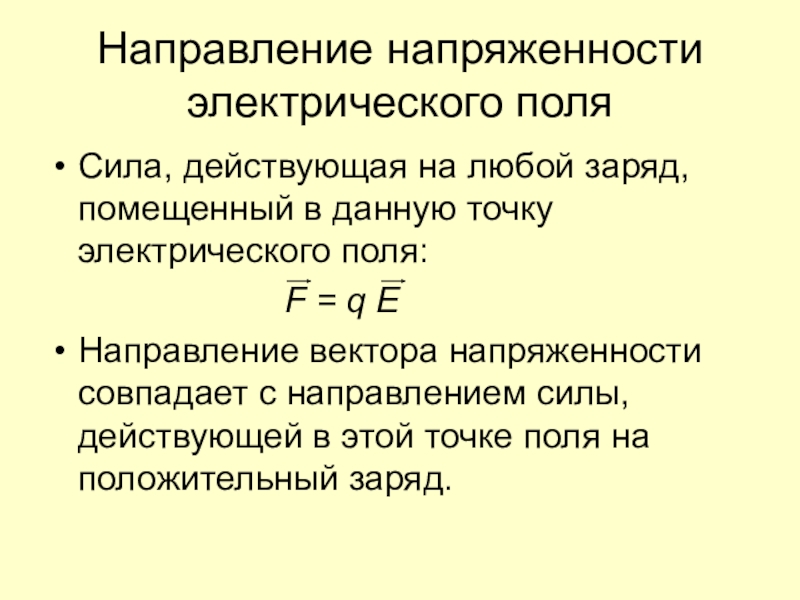

Слайд 12Направление напряженности электрического поля
Сила, действующая на любой заряд, помещенный в данную

точку электрического поля:
F = q E
Направление вектора напряженности совпадает с направлением силы, действующей в этой точке поля на положительный заряд.
Направление напряженности электрического поляСила, действующая на любой заряд, помещенный в данную точку электрического поля:

Слайд 13Силовые линии

Силовые линии электрического поля - воображаемые линии, касательные к

которым в каждой точке совпадают с направлением вектора напряженности электрического поля в этой точке.

Силовые линии электрического поля начинаются на положительных и заканчиваются на отрицательных зарядах.

Силовые линии электрического поля не пересекаются.

Силовые линии Силовые линии электрического поля - воображаемые линии, касательные к которым в каждой точке совпадают с

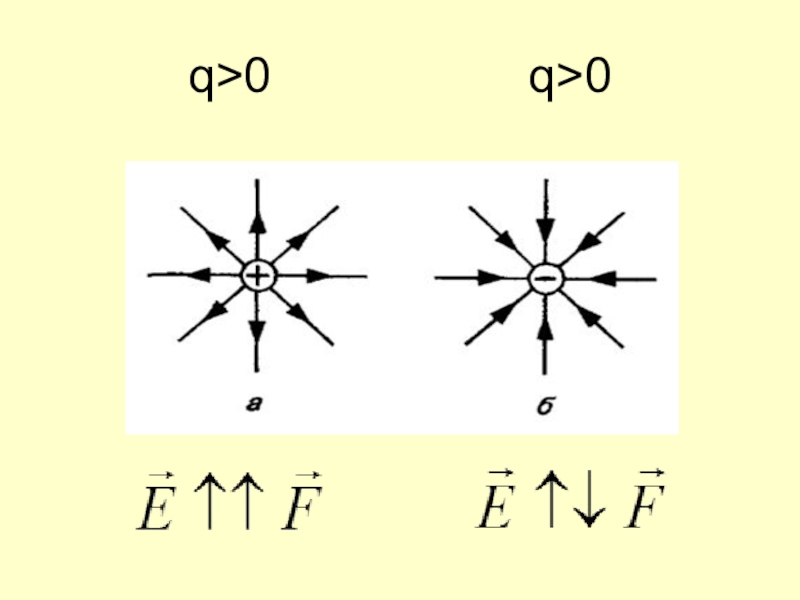

Слайд 14q>0 q>0

q>0          q>0

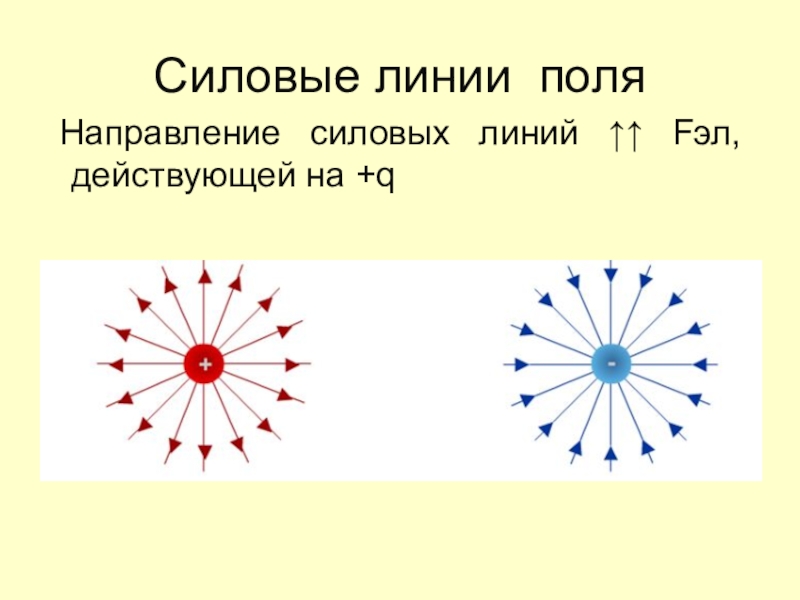

Слайд 15Силовые линии поля
Направление силовых линий ↑↑ Fэл, действующей на +q

Силовые линии поля Направление силовых линий ↑↑ Fэл, действующей на +q

Слайд 16Силовые линии поля

Силовые линии поля

Слайд 17 Как направлены силовые линии электрического тока, создаваемые положительными и отрицательными зарядами?
1
2

3
Силовые

линии поля
Как направлены силовые линии электрического тока, создаваемые положительными и отрицательными зарядами? 123Силовые линии поля

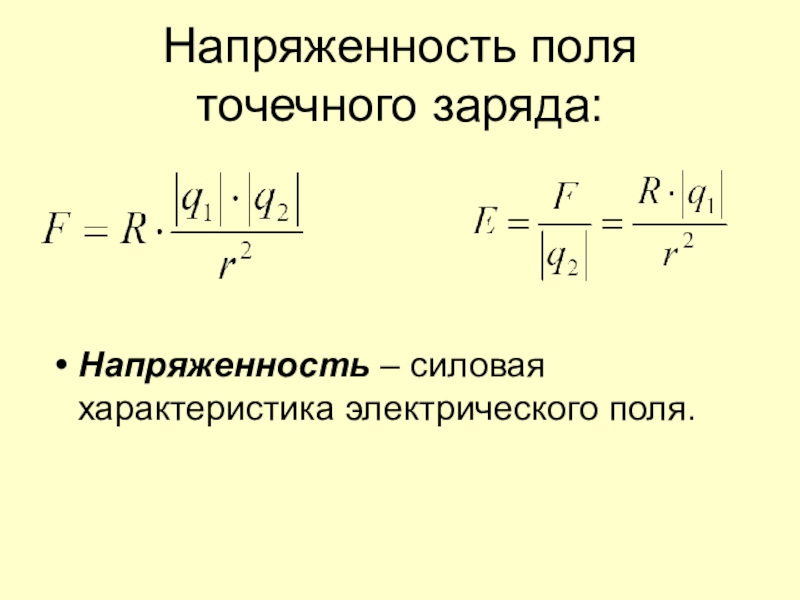

Слайд 18Напряженность поля точечного заряда:




Напряженность – силовая характеристика электрического поля.


Напряженность поля точечного заряда:  Напряженность – силовая характеристика электрического поля.

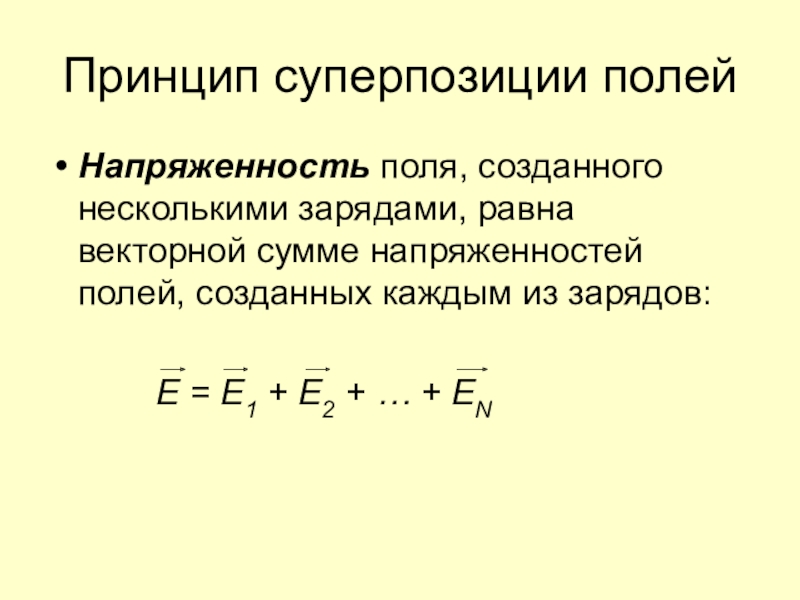

Слайд 19Принцип суперпозиции полей
Напряженность поля, созданного несколькими зарядами, равна векторной сумме напряженностей

полей, созданных каждым из зарядов:

Е = Е1 + Е2 + … + ЕN
Принцип суперпозиции полейНапряженность поля, созданного несколькими зарядами, равна векторной сумме напряженностей полей, созданных каждым из зарядов:

Слайд 20Линии напряженности электрического поля
Воображаемые линии, касательные к которым в каждой точке

совпадают с направлением напряженности электрического поля, называются силовыми линиями или линиями напряженности электрического поля.
Линии напряженности электрического поляВоображаемые линии, касательные к которым в каждой точке совпадают с направлением напряженности электрического поля,

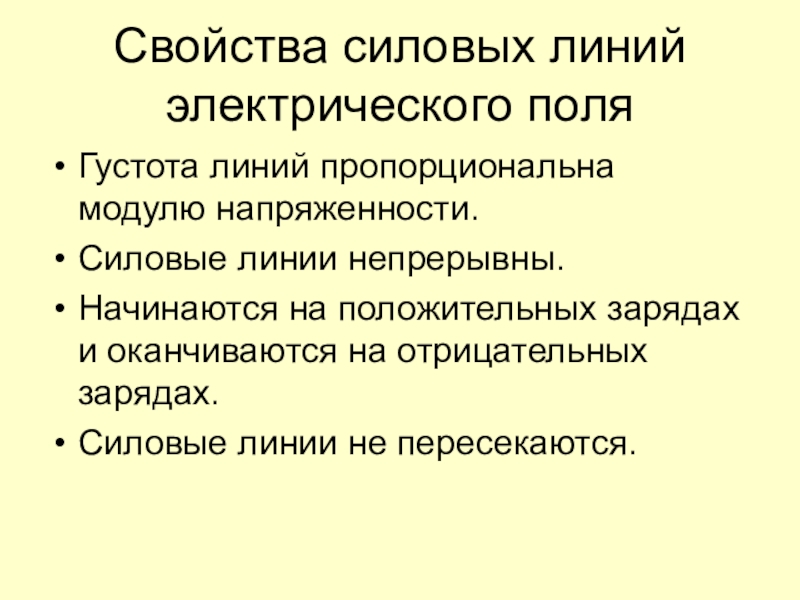

Слайд 21Свойства силовых линий электрического поля
Густота линий пропорциональна модулю напряженности.
Силовые линии непрерывны.
Начинаются

на положительных зарядах и оканчиваются на отрицательных зарядах.
Силовые линии не пересекаются.
Свойства силовых линий электрического поляГустота линий пропорциональна модулю напряженности.Силовые линии непрерывны.Начинаются на положительных зарядах и оканчиваются на

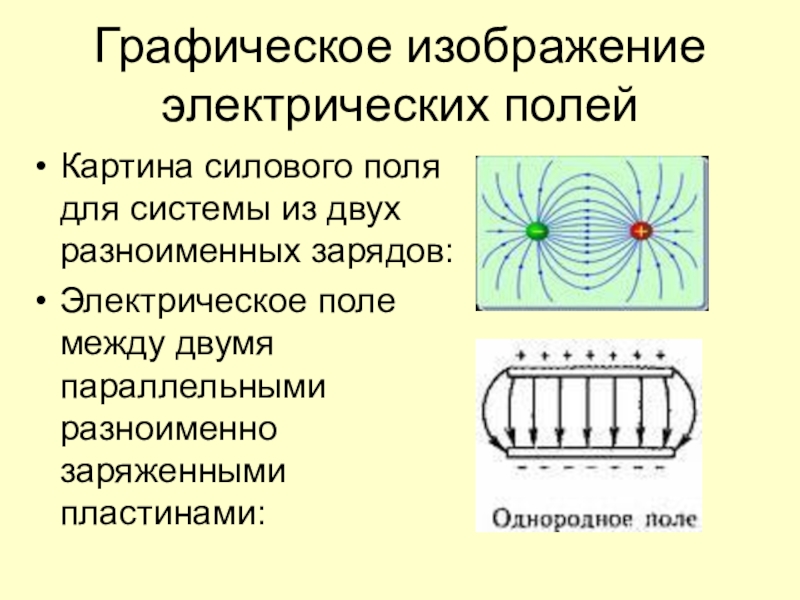

Слайд 22Графическое изображение электрических полей
Картина силового поля для системы из двух

разноименных зарядов:

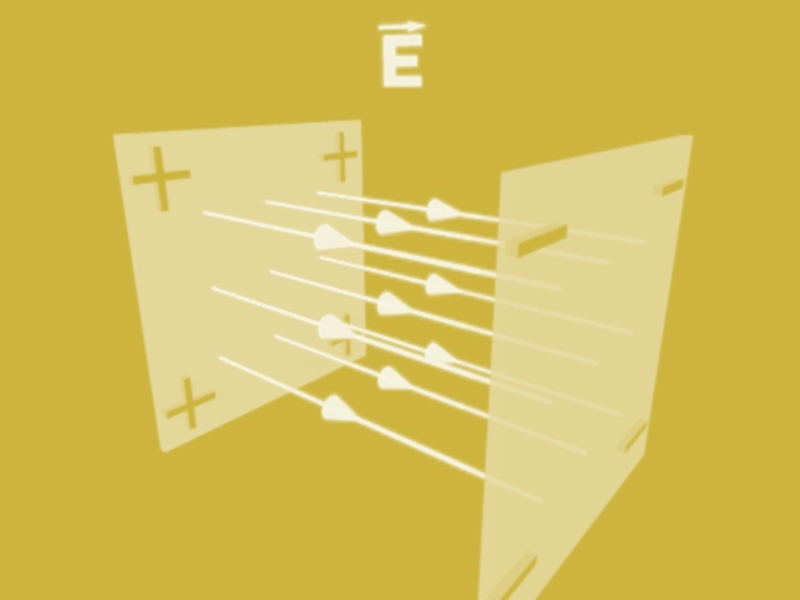

Электрическое поле между двумя параллельными разноименно заряженными пластинами:


Графическое изображение электрических полей Картина силового поля для системы из двух разноименных зарядов:Электрическое поле между двумя параллельными

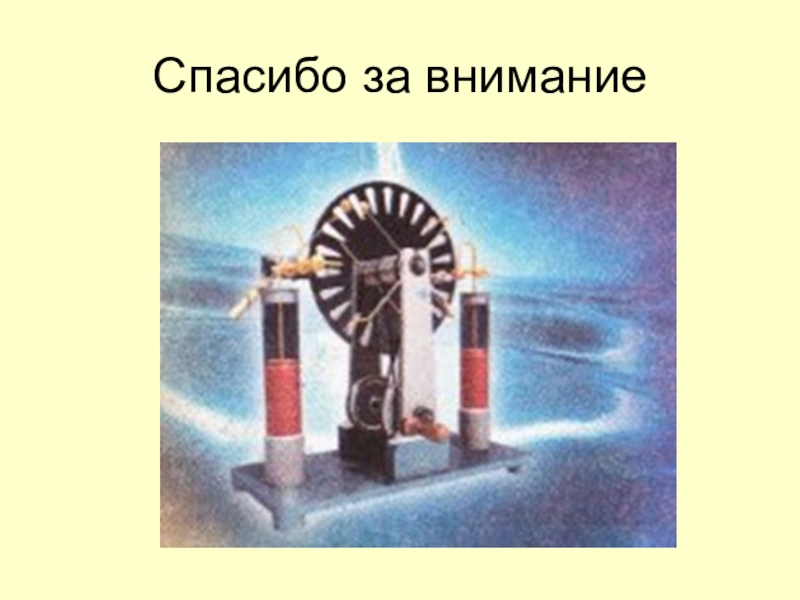

Слайд 23Спасибо за внимание



Спасибо за внимание
