Содержание

Электрическим током называется упорядоченное (направленное) движение заряженных частиц (электронов).

Слайд 1ПРЕЗЕНТАЦИЯ К УРОКУ «ЭЛЕКТРИЧЕСКИЙ ТОК»
8 класс


ПРЕЗЕНТАЦИЯ  К УРОКУ «ЭЛЕКТРИЧЕСКИЙ ТОК»8 класс

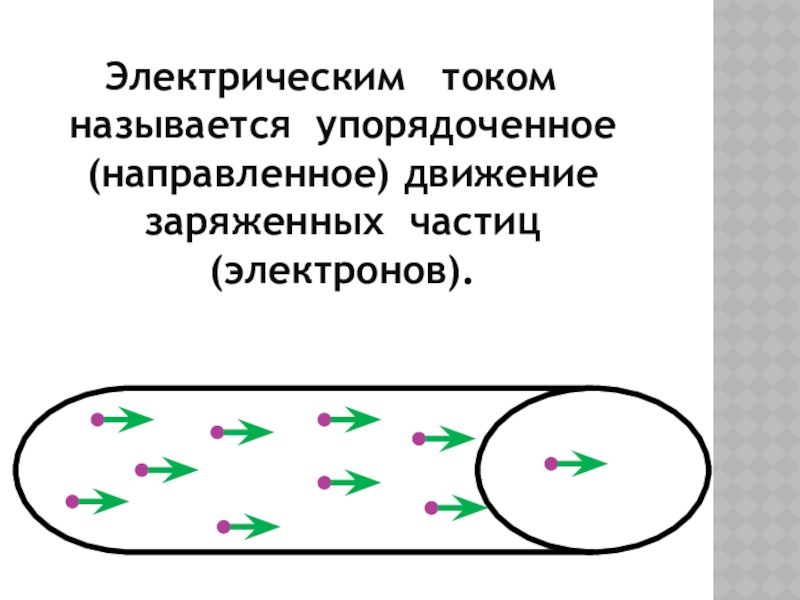

Слайд 2
Электрическим током называется упорядоченное (направленное) движение заряженных частиц (электронов).

Электрическим  током называется упорядоченное (направленное) движение заряженных частиц (электронов).

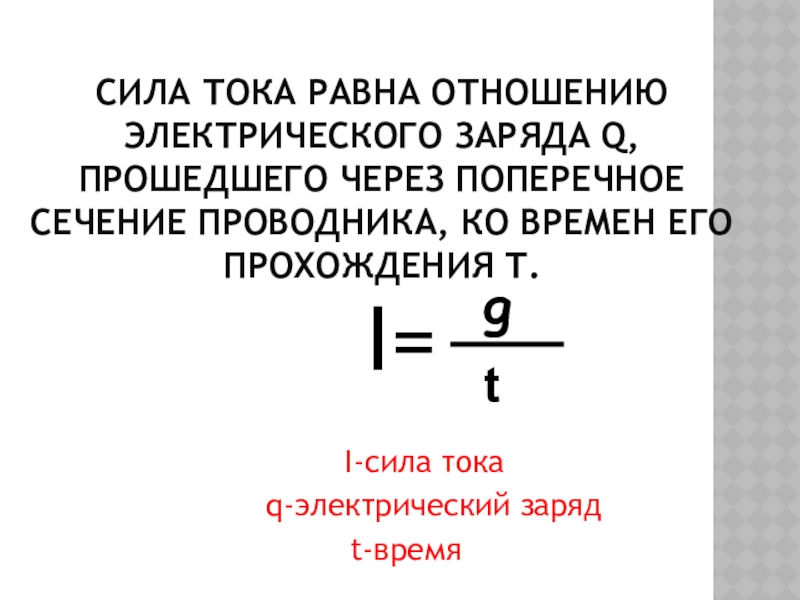

Слайд 3СИЛА ТОКА РАВНА ОТНОШЕНИЮ ЭЛЕКТРИЧЕСКОГО ЗАРЯДА Q, ПРОШЕДШЕГО ЧЕРЕЗ ПОПЕРЕЧНОЕ СЕЧЕНИЕ

ПРОВОДНИКА, КО ВРЕМЕН ЕГО ПРОХОЖДЕНИЯ T.

I=

I-сила тока
q-электрический заряд
t-время

g

t

СИЛА ТОКА РАВНА ОТНОШЕНИЮ ЭЛЕКТРИЧЕСКОГО ЗАРЯДА Q, ПРОШЕДШЕГО ЧЕРЕЗ ПОПЕРЕЧНОЕ СЕЧЕНИЕ ПРОВОДНИКА, КО ВРЕМЕН ЕГО ПРОХОЖДЕНИЯ T.

Слайд 4ЕДИНИЦА ИЗМЕРЕНИЯ СИЛЫ ТОКА
За единицу силы тока принимают силу тока, при

которой отрезки параллельных проводников длиной 1м взаимодействуют с силой 2∙10-7 Н (0,0000002Н).

Эту единицу называют АМПЕР (А).

-7

ЕДИНИЦА ИЗМЕРЕНИЯ  СИЛЫ ТОКАЗа единицу силы тока принимают силу тока, при которой отрезки параллельных проводников длиной

Слайд 5АМПЕР АНДРЕ МАРИ
Родился 22 января 1775 в Полемье близ Лиона в

аристократической семье. Получил домашнее образование.. Занимался исследованиям связи между электричеством и магнетизмом (этот круг явлений Ампер называл электродинамикой). Впоследствии разработал теорию магнетизма. Умер Ампер в Марселе
10 июня 1836.


АМПЕР АНДРЕ МАРИРодился 22 января 1775 в Полемье близ Лиона в аристократической семье. Получил домашнее образование..

Слайд 6АМПЕРМЕТР -ПРИБОР ДЛЯ ИЗМЕРЕНИЯ СИЛЫ ТОКА
Амперметр включают в цепь последовательно с

тем прибором, силу тока в котором измеряют.
АМПЕРМЕТР -ПРИБОР ДЛЯ ИЗМЕРЕНИЯ СИЛЫ ТОКААмперметр включают в цепь последовательно с тем прибором, силу тока в котором

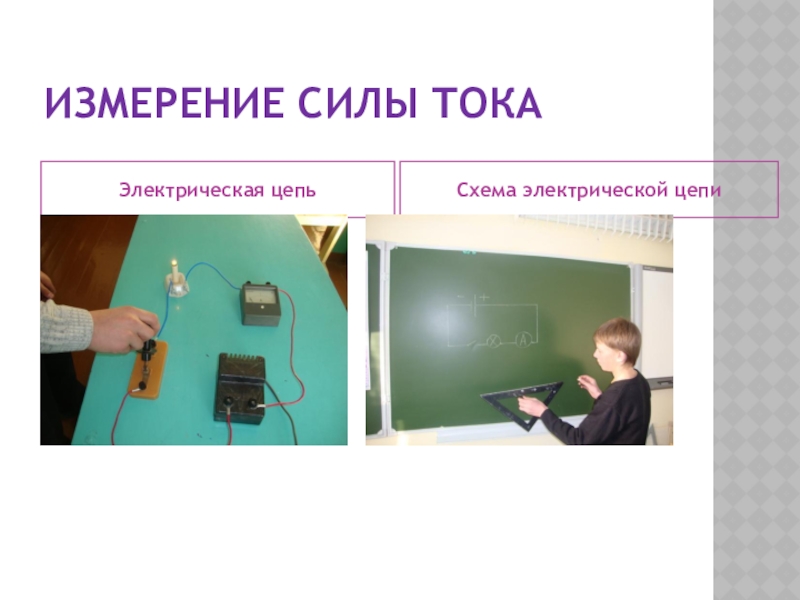

Слайд 7ИЗМЕРЕНИЕ СИЛЫ ТОКА
Электрическая цепь
Схема электрической цепи

ИЗМЕРЕНИЕ СИЛЫ ТОКАЭлектрическая цепьСхема электрической цепи

Слайд 8
Напряжение это физическая величина которая показывает, какую работу совершает электрическое

поле при перемещении единичного положительного заряда из одной точки в другую.

A

q

U=

Напряжение это физическая величина которая показывает, какую работу совершает электрическое поле при перемещении единичного положительного заряда

Слайд 9
Единица измерения напряжения
За единицу измерения принимают такое

электрическое напряжение на концах проводника , при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1 Дж.
Эту единицу называют ВОЛЬТ (В)
Единица измерения  напряжения За единицу измерения принимают такое   электрическое напряжение на концах проводника

Слайд 10АЛЕССАНДРО ВОЛТА
итальянский физик, химик и физиолог, один из основоположников учения об

электричестве.
Алессандро Вольта родился в 1745,был четвёртым ребенком в семье.
В 1801 году получил от Наполеона титул графа и сенатора.
Умер Вольта в Комо 5 марта 1827.
АЛЕССАНДРО ВОЛТАитальянский физик, химик и физиолог, один из основоположников учения об электричестве. Алессандро Вольта родился в 1745,был

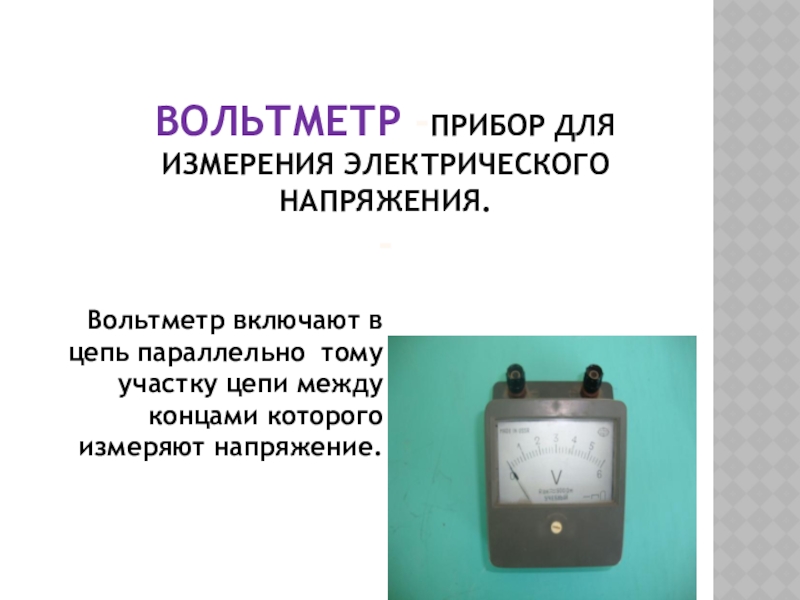

Слайд 11ВОЛЬТМЕТР -ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ. -
Вольтметр включают в цепь параллельно тому

участку цепи между концами которого измеряют напряжение.

ВОЛЬТМЕТР -ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ. -Вольтметр включают в цепь параллельно тому участку цепи между концами которого

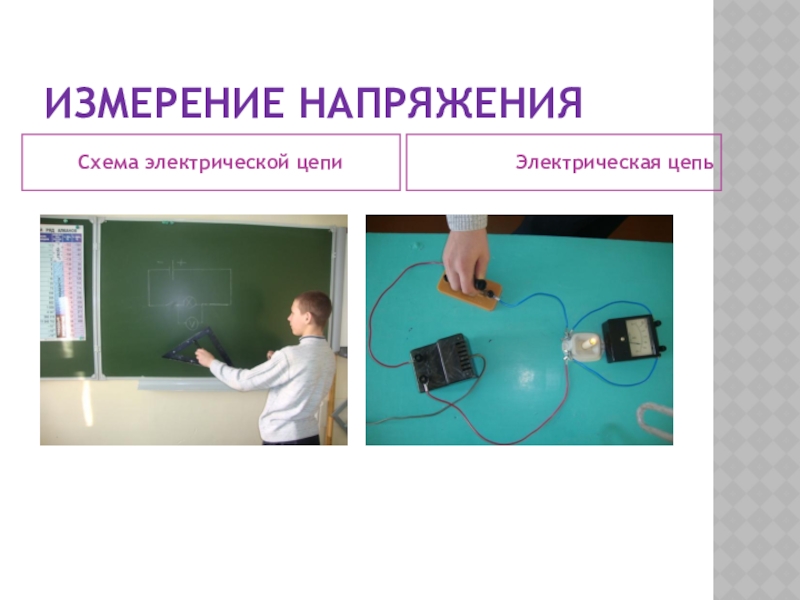

Слайд 12ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
Схема электрической цепи
Электрическая цепь

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯСхема электрической цепиЭлектрическая цепь

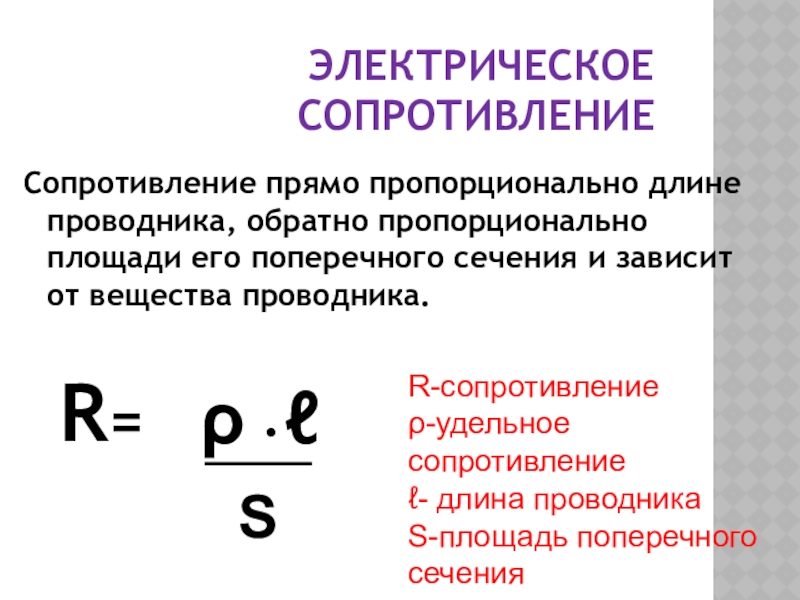

Слайд 13ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
Сопротивление прямо пропорционально длине проводника, обратно пропорционально площади его поперечного

сечения и зависит от вещества проводника.

R=


ρ • ℓ

S

R-сопротивление
ρ-удельное сопротивление
ℓ- длина проводника
S-площадь поперечного сечения

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕСопротивление прямо пропорционально длине проводника, обратно пропорционально площади его поперечного сечения и зависит от вещества проводника.

Слайд 14Причиной сопротивления является взаимодействие движущихся электронов с ионами кристаллической решётки.

Причиной сопротивления является взаимодействие движущихся электронов с ионами кристаллической решётки.

Слайд 15ЗА ЕДИНИЦУ СОПРОТИВЛЕНИЯ ПРИНИМАЮТ-
сопротивление такого проводника, в котором при напряжении на

концах 1 вольт сила тока ровна 1 амперу.


Эту единицу называют ОМ. (ОМ)

ЗА ЕДИНИЦУ СОПРОТИВЛЕНИЯ ПРИНИМАЮТ-сопротивление такого проводника, в котором при напряжении на концах 1 вольт сила тока ровна

Слайд 16ОМ ГЕОРГ
ОМ (Ohm) Георг Симон (16 марта 1787, Эрланген - 6

июля 1854, Мюнхен), немецкий физик, автор одного из основных законов, Ом занялся исследованиями электричества.
В 1852 году Ом получил пост ординарного профессора.
Ом скончался 6 июля 1854 года..
В 1881 году на электротехниче-ском съезде в Париже ученые единогласно утвердили наименование единицы сопротивления- 1 Ом.
ОМ ГЕОРГОМ (Ohm) Георг Симон (16 марта 1787, Эрланген - 6 июля 1854, Мюнхен), немецкий физик, автор

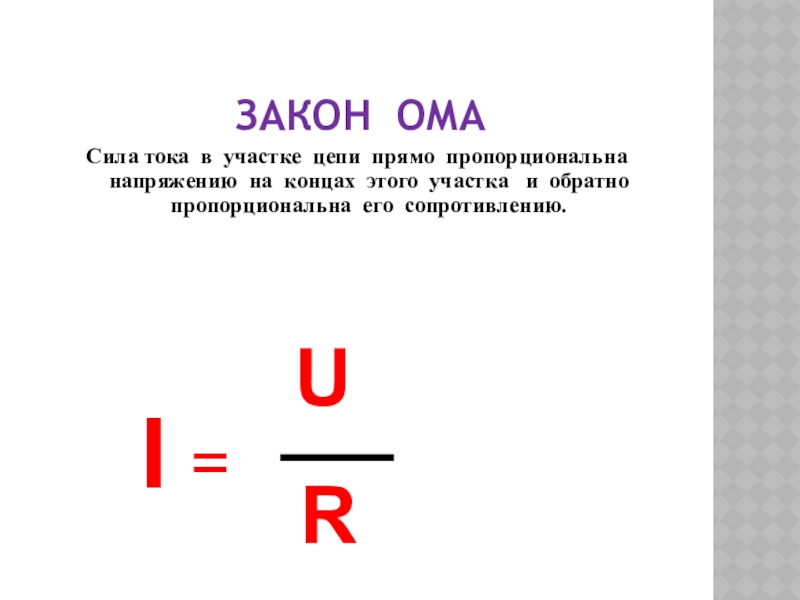

Слайд 17ЗАКОН ОМА
Сила тока в участке цепи прямо пропорциональна напряжению на концах

этого участка и обратно пропорциональна его сопротивлению.


I =

U

R

ЗАКОН ОМАСила тока в участке цепи прямо пропорциональна напряжению на концах этого участка  и обратно пропорциональна

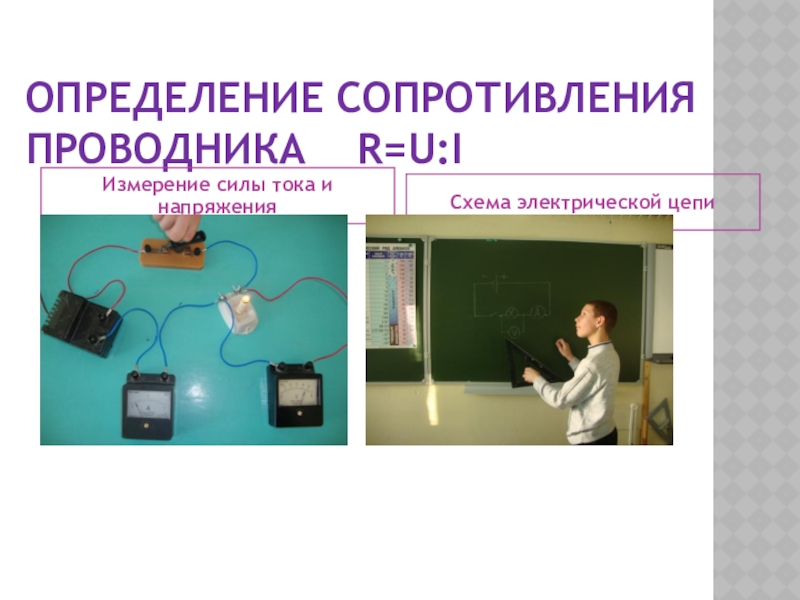

Слайд 18ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ ПРОВОДНИКА R=U:I
Измерение силы тока и напряжения
Схема электрической цепи

ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ ПРОВОДНИКА  R=U:IИзмерение силы тока и напряженияСхема электрической цепи

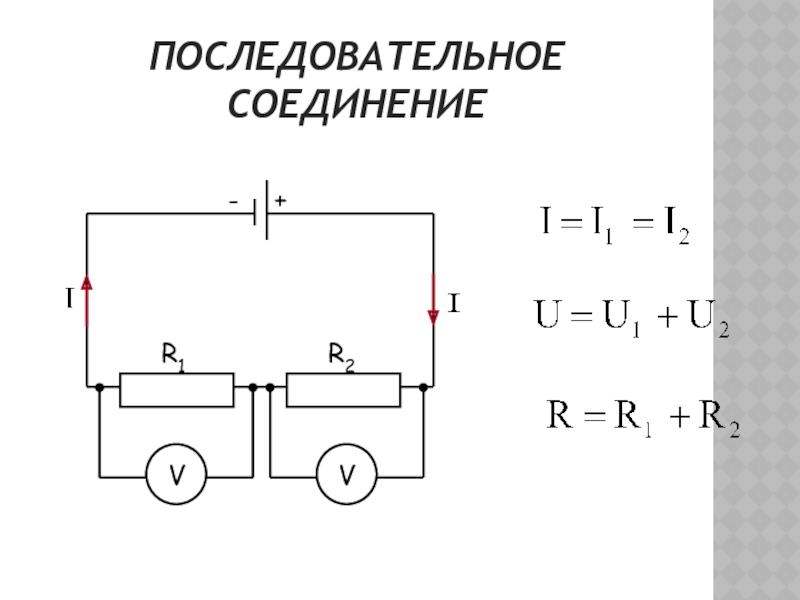

Слайд 19ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ
R1
R2

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕR1R2

Слайд 20
R1
Если R1 = R2 = R3 = …

= Rn

R2

R3

R1   Если R1 = R2 = R3 = … = RnR2R3

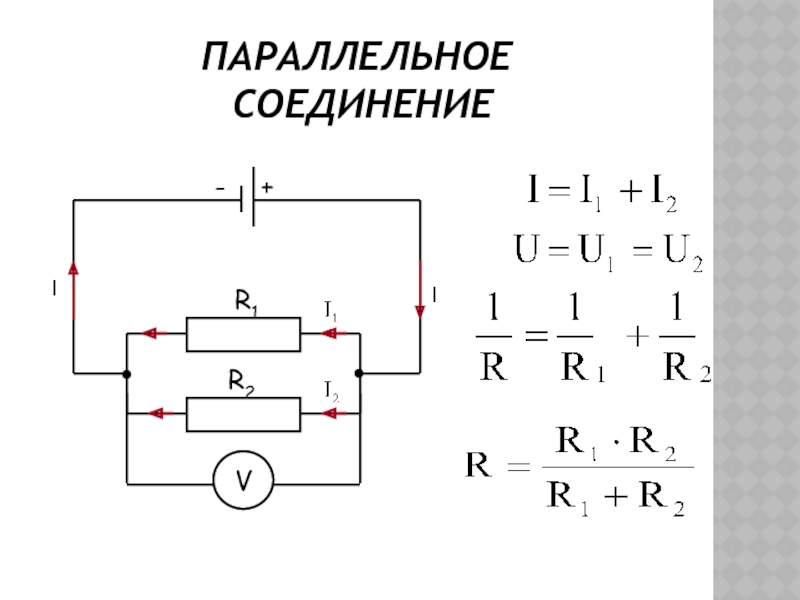

Слайд 21ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

ПАРАЛЛЕЛЬНОЕ  СОЕДИНЕНИЕ

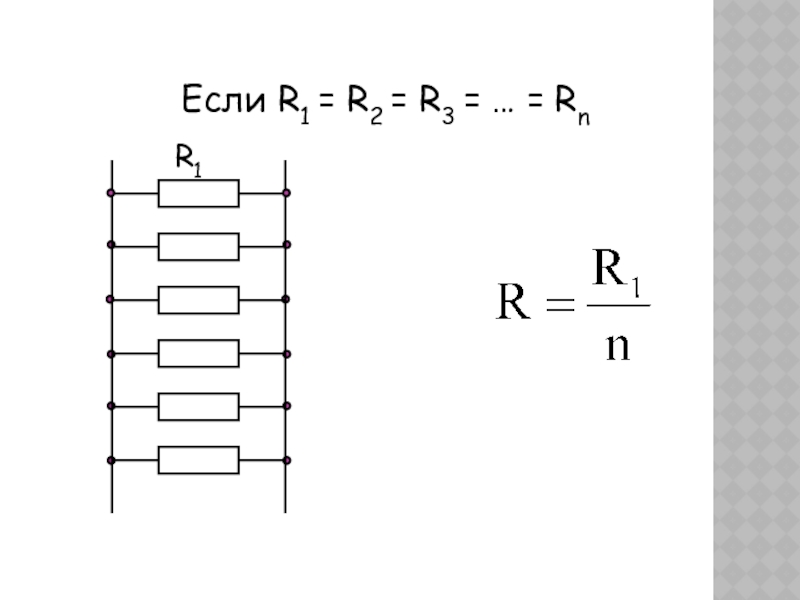

Слайд 22R1
Если R1 = R2 = R3 = … = Rn

R1Если R1 = R2 = R3 = … = Rn

Слайд 23

Последовательное – защита цепей от перегрузок: при увеличении силы тока

выходит из строя предохранитель, и цепь автоматически отключается.
При выходе из строя одного из элементов соединения отключаются и остальные.


Параллельное – при выходе из строя одного из элементов соединения, остальные действуют.
При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ СОЕДИНЕНИЙ

Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь
