Презентация, доклад по основам электротехники на тему Переменный электрический ток

Содержание

Переменный ток Повторим:Магнитное полеМагнитные цепиЭлектромагнитная индукцияУзнаем:Какой ток лучше, постоянный или переменныйПеременный токСинусоидальный токОсновные параметры переменного тока

Слайд 1Переменный электрический ток
Преподаватель
Максименко В.В.
федеральное государственное бюджетное профессиональное образовательное

учреждение
«Каргатское специальное учебно-воспитательное учреждение закрытого типа» (Каргатское СУВУ)
Переменный электрический токПреподаватель Максименко В.В.  федеральное государственное бюджетное профессиональное образовательное учреждение«Каргатское специальное учебно-воспитательное учреждение закрытого типа»

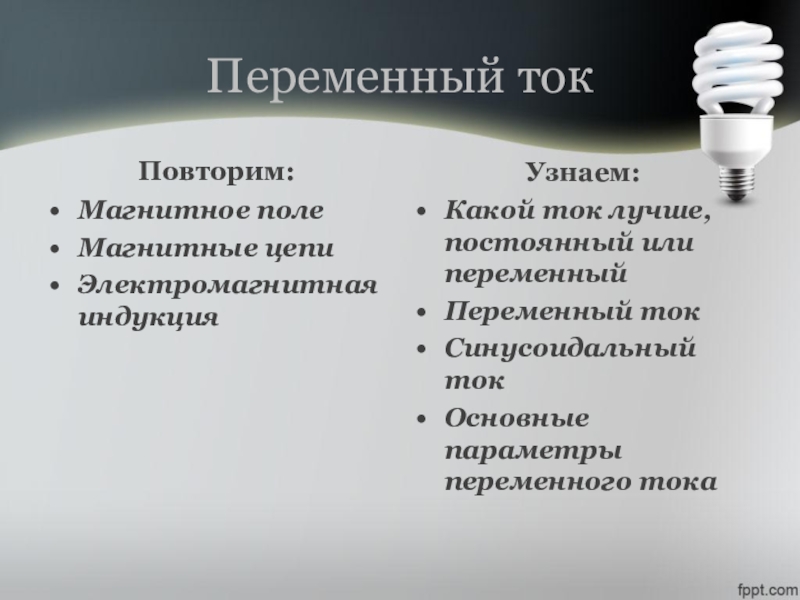

Слайд 2Переменный ток










Повторим:
Магнитное поле
Магнитные цепи
Электромагнитная индукция
Узнаем:
Какой ток лучше, постоянный или переменный
Переменный

ток
Синусоидальный ток
Основные параметры переменного тока
Переменный ток Повторим:Магнитное полеМагнитные цепиЭлектромагнитная индукцияУзнаем:Какой ток лучше, постоянный или переменныйПеременный токСинусоидальный токОсновные параметры переменного тока

Слайд 3Война токов
Какой ток лучше, постоянный или переменный? Споры на эту тему

начались в 80-х годах XIX века и превратились в «войну токов», начало которой было положено двумя великими людьми – американским изобретателем Томасом Эдисоном и сербом по происхождению, инженером и физиком Николой Тесла.

Основанная Эдисоном в 1878 г. компания «Edison Electric Light» занималась строительством электростанций постоянного тока.
В 1887 г. в США по системе Эдисона работало более 100 электростанций постоянного тока. Но расстояние, на которое удавалось передавать электричество, не превышало 1,5 км.

Томас Алва Эдисон

Война токовКакой ток лучше, постоянный или переменный? Споры на эту тему начались в 80-х годах XIX века

Слайд 4Война токов
В 1882 г. Тесла изобрёл многофазный электродвигатель и счетчик переменного

тока.
Изобретенные Тесла трансформаторы давали возможность получать любое напряжение. А это позволяло передавать переменный ток на большие расстояния.
Тесла еще в 1901 году высказал идею, которая позднее легла в основу создания смартфонов и появления беспроводного интернета. Однако в те годы Тесле так и не удалось реализовать эту идею.
Исследования Николы Теслы легли в основу многих изобретений, ставших привычными в сегодняшним мире. Флуоресцентные светильники, рентгеновские аппараты, радио, телевидение, сотовые телефоны и многое другое.

Никола Тесла

Война токовВ 1882 г. Тесла изобрёл многофазный электродвигатель и счетчик переменного тока.Изобретенные Тесла трансформаторы давали возможность получать

Слайд 5Свойства переменного тока
Электрический ток, меняющий свою величину и направление с течением

времени, называется переменным током.
Переменный ток, как и постоянный, также является упорядоченным движением заряженных частиц. Но постоянный ток всегда имеет одно направление, от + к -. А переменный ток своё направление постоянно меняет. Поэтому одно из его направлений условно принимают за положительное, а противоположное ему, считают отрицательным. В зависимости от этого в конкретный момент времени величина тока будет иметь знак «плюс» или знак «минус»
Свойства переменного токаЭлектрический ток, меняющий свою величину и направление с течением времени, называется переменным током.Переменный ток, как

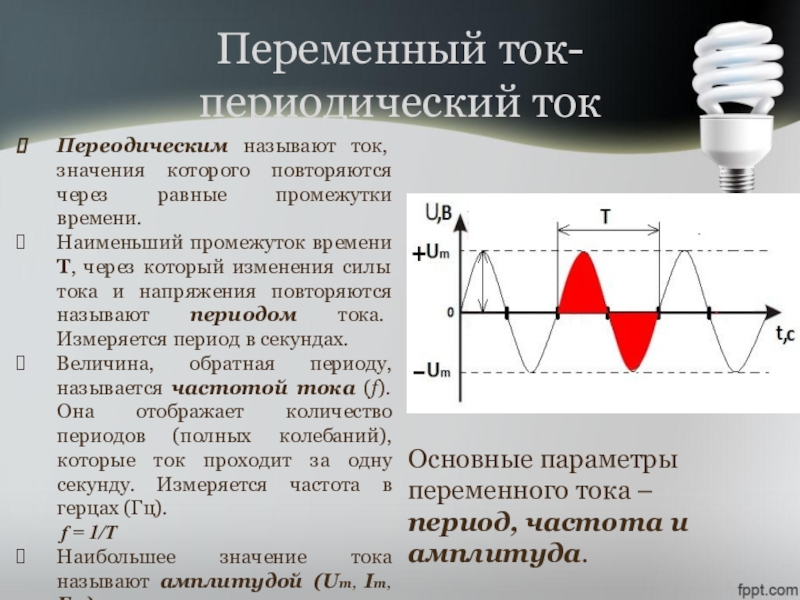

Слайд 6Переменный ток- периодический ток
Переодическим называют ток, значения которого повторяются через равные промежутки

времени.
Наименьший промежуток времени Т, через который изменения силы тока и напряжения повторяются называют периодом тока. Измеряется период в секундах.
Величина, обратная периоду, называется частотой тока (f). Она отображает количество периодов (полных колебаний), которые ток проходит за одну секунду. Измеряется частота в герцах (Гц).
f = 1/T
Наибольшее значение тока называют амплитудой (Um, Im, Em).

Основные параметры переменного тока –
период, частота и амплитуда.

Переменный ток- периодический токПереодическим называют ток, значения которого повторяются через равные промежутки времени.Наименьший промежуток времени Т, через

Слайд 7Интересные факты
В России, как и в большинстве стран мира, стандартная частота

переменного тока в электротехнике 50 Гц. В США и Канаде – 60 Гц. В Японии же используются оба варианта. В западной части применяется частота 60 Гц, а в восточной – 50 Гц. Так случилось, потому что в 1895 г. для Токио были закуплены генераторы немецкой компании AEG, а немного позже для Осаки - американские генераторы General Electric. Так как приведение этих сетей к единому стандарту оказалось весьма дорогостоящим делом, то всё было оставлено как есть, а между сетями установили четыре преобразователя частоты.
Интересные фактыВ России, как и в большинстве стран мира, стандартная частота переменного тока в электротехнике 50 Гц.

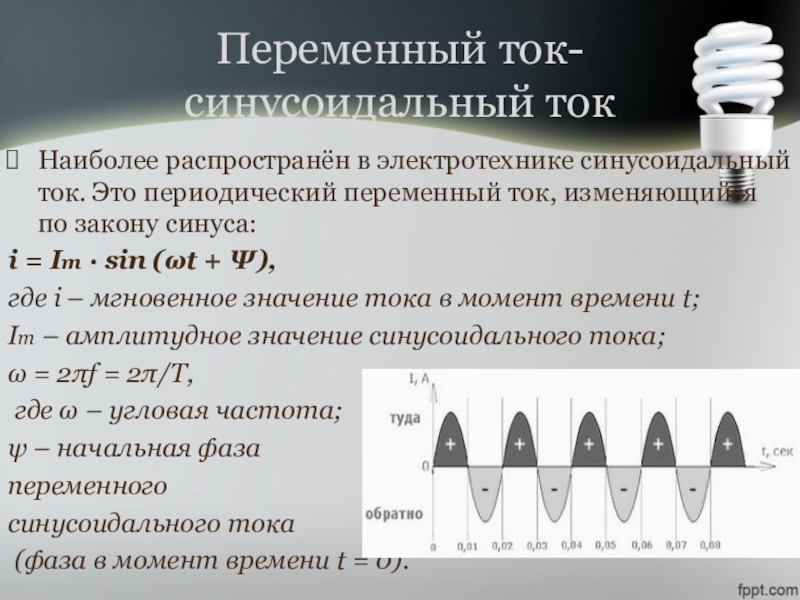

Слайд 8Переменный ток-синусоидальный ток
Наиболее распространён в электротехнике синусоидальный ток. Это периодический переменный

ток, изменяющийся по закону синуса:
i = Im · sin (ωt + Ψ),
где i – мгновенное значение тока в момент времени t;
Im – амплитудное значение синусоидального тока;
ω = 2πf = 2π/T,
где ω – угловая частота;
ψ – начальная фаза
переменного
синусоидального тока
(фаза в момент времени t = 0).




Переменный ток-синусоидальный токНаиболее распространён в электротехнике синусоидальный ток. Это периодический переменный ток, изменяющийся по закону синуса:i =

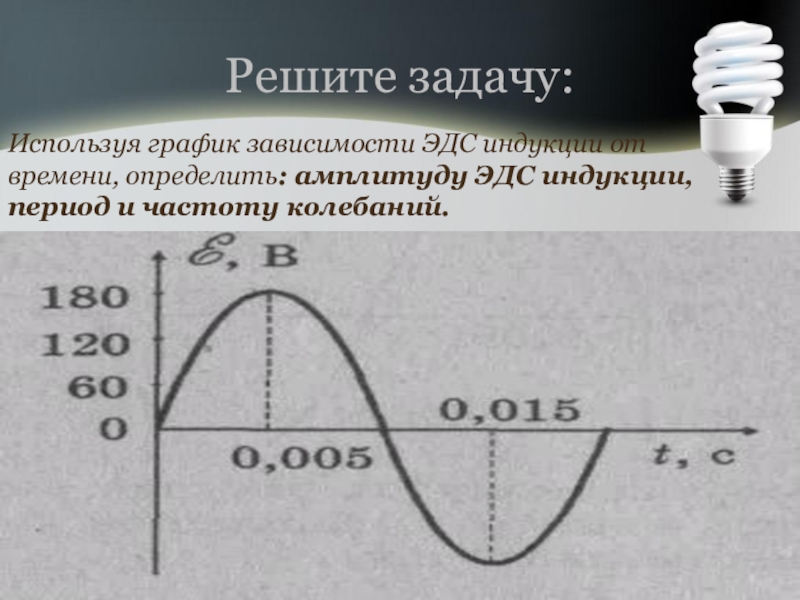

Слайд 9Решите задачу:
Используя график зависимости ЭДС индукции от времени, определить: амплитуду ЭДС

индукции, период и частоту колебаний.
Решите задачу:Используя график зависимости ЭДС индукции от времени, определить: амплитуду ЭДС индукции, период и частоту колебаний.

Слайд 10Решите задачу:
Используя график зависимости силы тока от времени, определить: амплитуду силы

тока, период и частоту колебаний.
Решите задачу:Используя график зависимости силы тока от времени, определить: амплитуду силы тока, период и частоту колебаний.

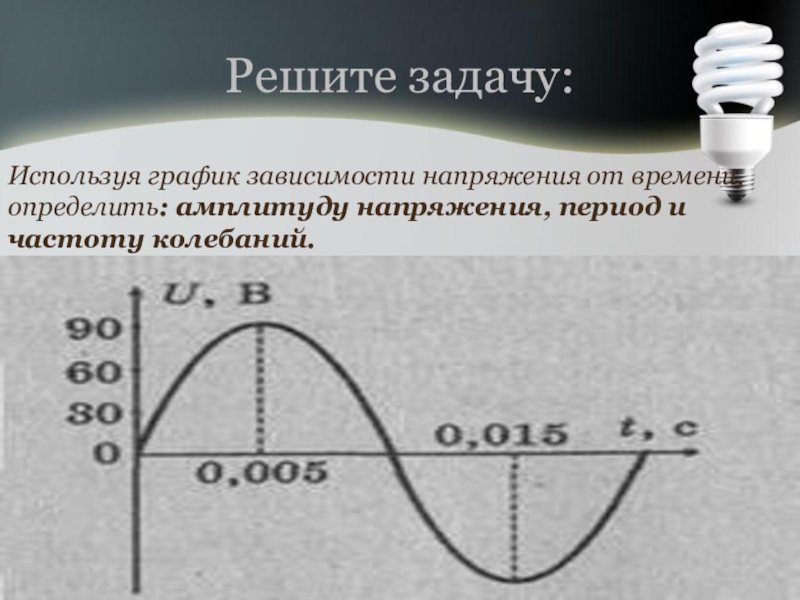

Слайд 11Решите задачу:
Используя график зависимости напряжения от времени, определить: амплитуду напряжения, период

и частоту колебаний.
Решите задачу:Используя график зависимости напряжения от времени, определить: амплитуду напряжения, период и частоту колебаний.
