Презентация, доклад по механическому преобразованию движения
Содержание
- 1. Презентация по механическому преобразованию движения
- 2. Содержание1. Классификация машин.2. Виды передач:
- 3. МашинаДвигательПередаточныймеханизмИсполнительныймеханизмЭнергетические машины(преобразуют один вид энергии в другой)Рабочие машины(изменяют форму, состояние,положениепредмета или информации)ЭлектрическиеПаровыеДвигатели внутреннего сгоранияРеактивные двигателиТехнологическиеТранспортныеТранспортирующиеВычислительные

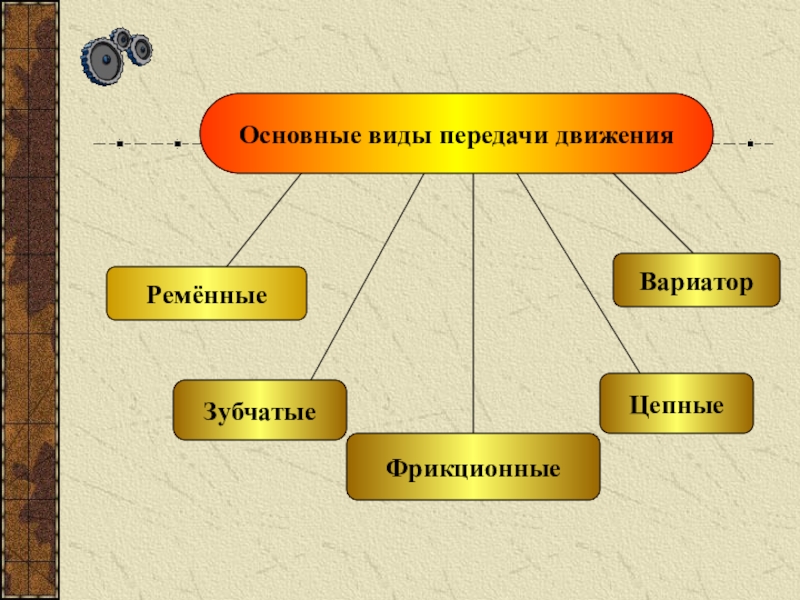

- 4. РемённыеЗубчатыеФрикционныеЦепныеВариаторОсновные виды передачи движения
- 5. Состав ремённой передачиВедущий шкивВедомый шкив
- 6. Виды ремённых передачПлоскоремённыеКлиноремённыеДругие их разновидности1.2.3.
- 7. Почему плоскоремённую передачуназвали «ПЛОСКОРЕМЁННАЯ»?Потому, что ремень в разрезе или в сеченииимеет форму плоского прямоугольникаСечение плоского ремняШкив
- 8. Почему клиноремённую передачуназвали «КЛИНОРЕМЁННАЯ»?Потому, что ремень в
- 9. Другие разновидности ремённых передачКлиновые зубчатыеКлиновые зубчатые ремни
- 10. Зубчатые передачи1. Прямозубая зубчатая передача5416Количества зубьев
- 11. 2. Косозубая зубчатая передачаЗубчатые передачи3. Шевронная зубчатая передачаВедомое зубчатое колесоВедущеезубчатое колесо
- 12. Зубчатые передачи4. Коническая зубчатая передача5. Реечная передача
- 13. Зубчатые передачи6. Червячная передачаДостоинства1. Передаёт огромные мощности.НедостаткиПередача
- 14. Цепные передачиЗвёздочкаЦепьДостоинствоОтсутствует проскальзываниеНедостаткиЦепь нуждается в натяжении.Шум во
- 15. Фрикционная передачаСила тренияПередача вращения осуществляетсяза счёт силы

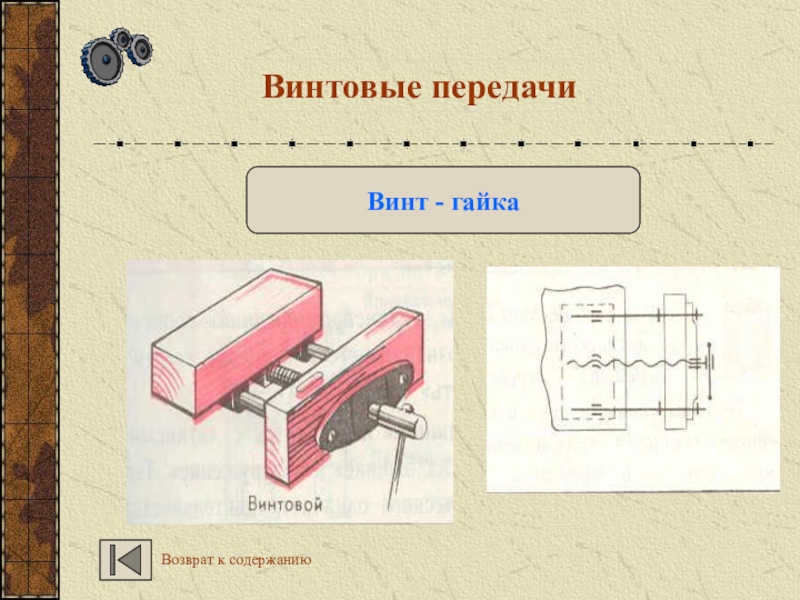

- 16. Винтовые передачиВинт - гайкаВозврат к содержанию
- 17. ВариаторВариатор позволяет изменятьскорость плавно, не скачкообразно !Если
- 18. Классификация передачВсе перечисленные выше передачи делятся на
- 19. Вопросы для проверкиВозврат к содержаниюПеречислите виды зубчатых
Содержание1. Классификация машин.2. Виды передач: а) ремённые; б) зубчатые; в) цепные; г) фрикционные; д) винтовая передача; е)
Слайд 2Содержание
1. Классификация машин.
2. Виды передач:
а) ремённые;
б) зубчатые;
в) цепные;
г) фрикционные;
д) винтовая передача;
е) вариатор.
3. Вопросы для проверки.
в) цепные;
г) фрикционные;
д) винтовая передача;
е) вариатор.
3. Вопросы для проверки.
Слайд 3Машина
Двигатель
Передаточный
механизм
Исполнительный
механизм
Энергетические машины
(преобразуют один вид энергии в другой)
Рабочие машины
(изменяют форму, состояние,положение
предмета или
информации)
Электрические
Паровые
Двигатели внутреннего сгорания
Реактивные двигатели
Технологические
Транспортные
Транспортирующие
Вычислительные

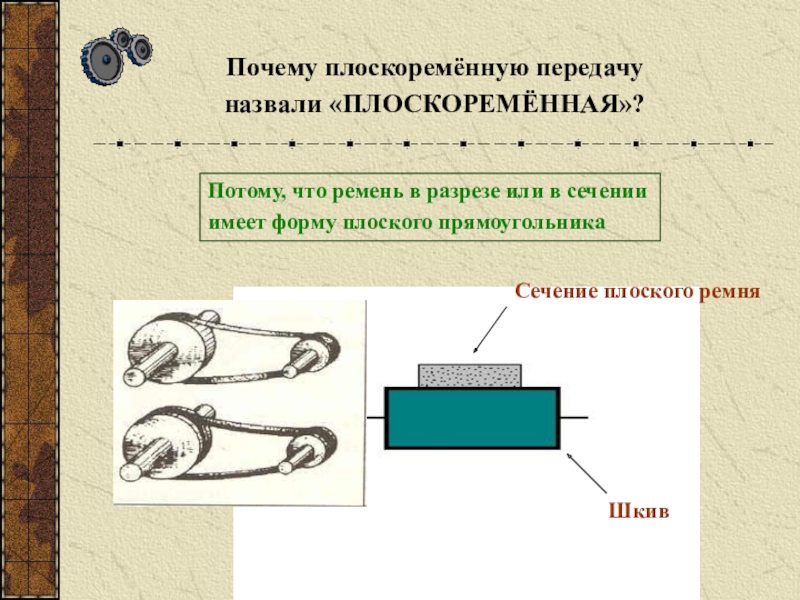

Слайд 7Почему плоскоремённую передачу
назвали «ПЛОСКОРЕМЁННАЯ»?
Потому, что ремень в разрезе или в сечении
имеет
форму плоского прямоугольника
Сечение плоского ремня
Шкив
Слайд 8Почему клиноремённую передачу
назвали «КЛИНОРЕМЁННАЯ»?
Потому, что ремень в разрезе или в сечении
имеет
форму клина, форму треугольника.
Сечение клинового ремня
Шкив
Слайд 9Другие разновидности ремённых передач
Клиновые зубчатые
Клиновые зубчатые ремни обладают более высоким ресурсом,
чем ремни без зубьев, и меньше нагреваются в процессе работы.
Поликлиновые (ручейковые)
Поликлиновые (ручейковые) ремни имеют на внутренней стороне несколько продольных клиновидных выступов (клиньев, ручейков),
«Ручейки»
Возврат к содержанию

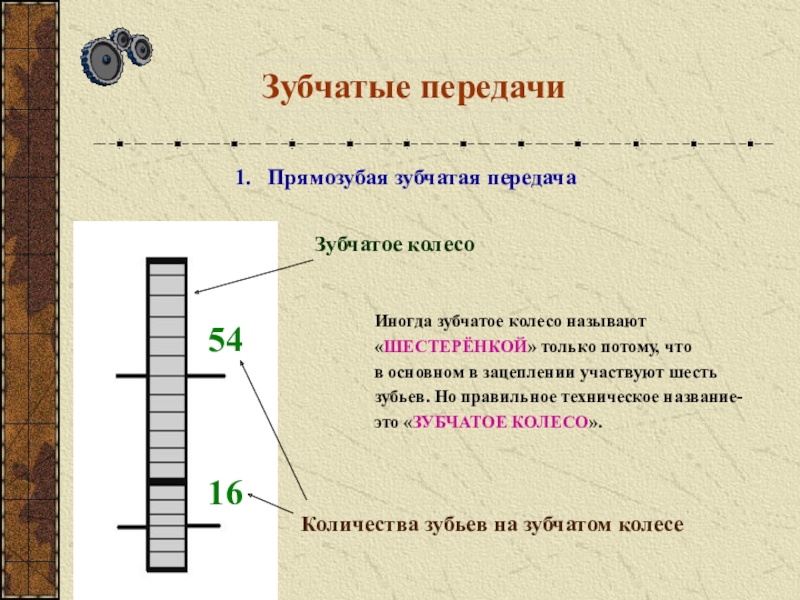

Слайд 10Зубчатые передачи
1. Прямозубая зубчатая передача
54
16
Количества зубьев на зубчатом колесе
Зубчатое колесо
Иногда
зубчатое колесо называют
«ШЕСТЕРЁНКОЙ» только потому, что
в основном в зацеплении участвуют шесть
зубьев. Но правильное техническое название-
это «ЗУБЧАТОЕ КОЛЕСО».
«ШЕСТЕРЁНКОЙ» только потому, что
в основном в зацеплении участвуют шесть
зубьев. Но правильное техническое название-
это «ЗУБЧАТОЕ КОЛЕСО».
Слайд 112. Косозубая зубчатая передача
Зубчатые передачи
3. Шевронная зубчатая передача
Ведомое
зубчатое
колесо
Ведущее
зубчатое колесо
Слайд 13
Зубчатые передачи
6. Червячная передача
Достоинства
1. Передаёт огромные мощности.
Недостатки
Передача тихоходная.
Вращение всегда передаётся от
червяка к червячному колесу.
Передача сильно нагревается.
Передача сильно нагревается.
Червяк
Червячное колесо
Возврат к содержанию

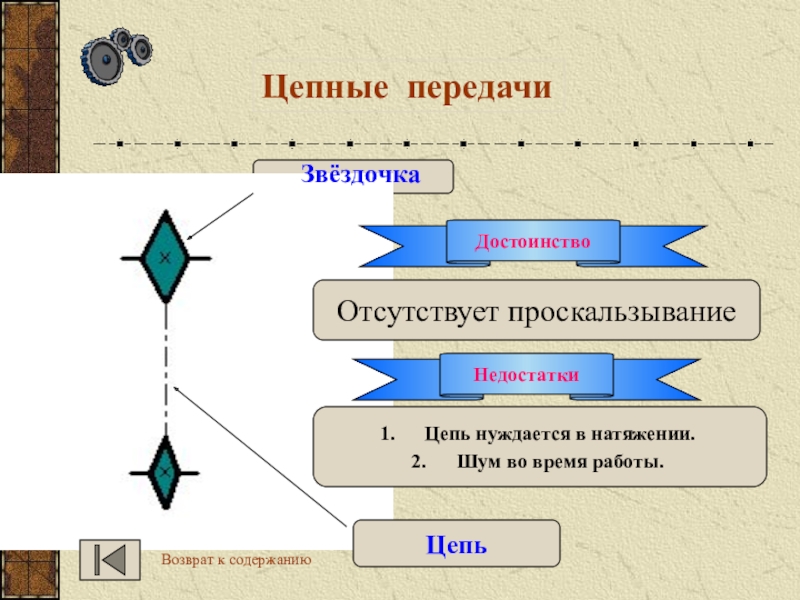

Слайд 14
Цепные передачи
Звёздочка
Цепь
Достоинство
Отсутствует проскальзывание
Недостатки
Цепь нуждается в натяжении.
Шум во время работы.
Возврат к содержанию
Слайд 15Фрикционная передача
Сила трения
Передача вращения осуществляется
за счёт силы трения между валами,
один из
которых должен с силой
прижиматься к другому.
прижиматься к другому.
Возврат к содержанию

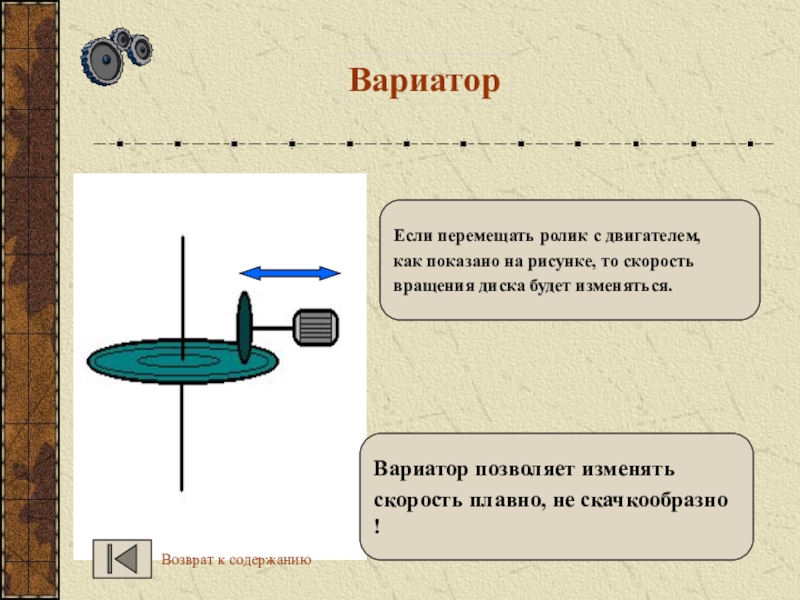

Слайд 17
Вариатор
Вариатор позволяет изменять
скорость плавно, не скачкообразно !
Если перемещать ролик с двигателем,
как
показано на рисунке, то скорость
вращения диска будет изменяться.
вращения диска будет изменяться.
Возврат к содержанию
Слайд 18Классификация передач
Все перечисленные выше передачи делятся на 2 класса:
Механизмы передачи движения
Если
после передачи движения вид движения не изменился, то это
механизм передачи движения. (ремённые, цепная, фрикционная, червячная).
механизм передачи движения. (ремённые, цепная, фрикционная, червячная).
2. Механизмы преобразования движения
Если после передачи движения вид движения изменился, то это
механизм преобразования движения. (реечная, винтовая).

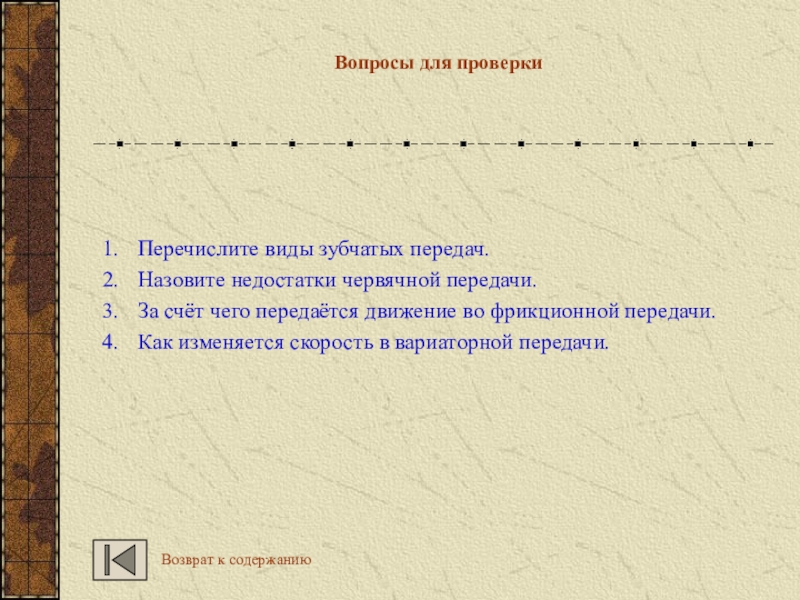

Слайд 19Вопросы для проверки
Возврат к содержанию
Перечислите виды зубчатых передач.
Назовите недостатки червячной передачи.
За
счёт чего передаётся движение во фрикционной передачи.
Как изменяется скорость в вариаторной передачи.
Как изменяется скорость в вариаторной передачи.
