Презентация, доклад по физику на тему Электр тоғы
Содержание
- 1. Презентация по физику на тему Электр тоғы
- 2. Металдардағы электр тогыСұйықтардағы электр тогыГаздардағы электр тогыЖартылай өткізгіштердегі элекрт тогыВакуумдағы электр тогы
- 3. Металдардағы электр тогыЗаряд тасушыларРикке тәжірибесіҚала желісі –
- 4. Диэлектриктер-дистелген су.Өткізгіштер- тұздардың, қышқылдардың судағы ерітінділері.Жартылай өткізгіштер-балқытылған
- 5. Ауа - диэлектрикэлектр тасымалдау желілері ауалық конденсатор-
- 6. Газдағы разряд түрлеріСолғындоғалықТәждікұшқындықСирейтілген газдардағы жарық шығарумен қатар
- 7. Электр өткізгіштігіне қарай барлық заттар Өткізгіштер Диэлектриктер
- 8. Жартылай өткізгіштердегі электр тогыЖартылай өткізгіштердің металдардан айырмашылығыа)
- 9. Жартылай өткізгіштердегі электр тогы2 жартылай өткізгіштіктердің түйісуіКері
- 10. Вакуумдегі электр тогыТермоэлектрондық эмиссияВакуумq тасушылар жоқКатодты қыздырсақ

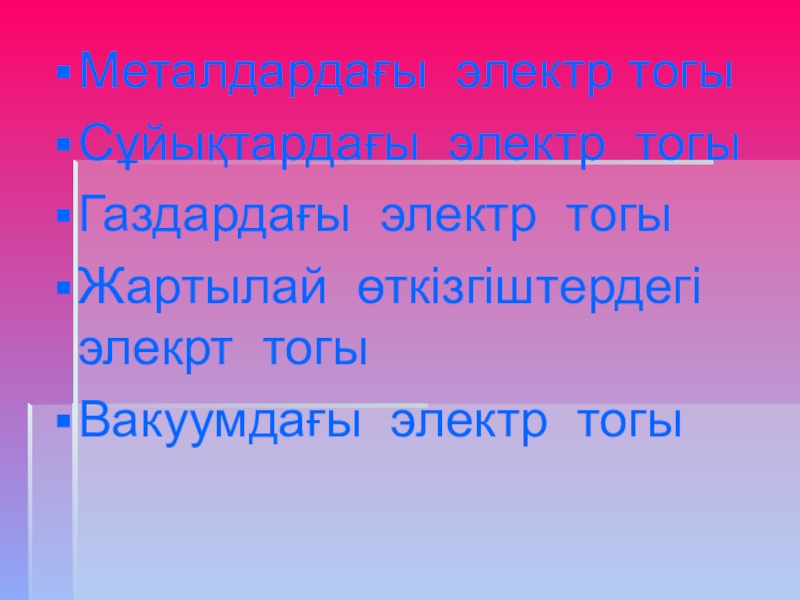

Слайд 2Металдардағы электр тогы
Сұйықтардағы электр тогы
Газдардағы электр тогы
Жартылай өткізгіштердегі элекрт тогы
Вакуумдағы электр

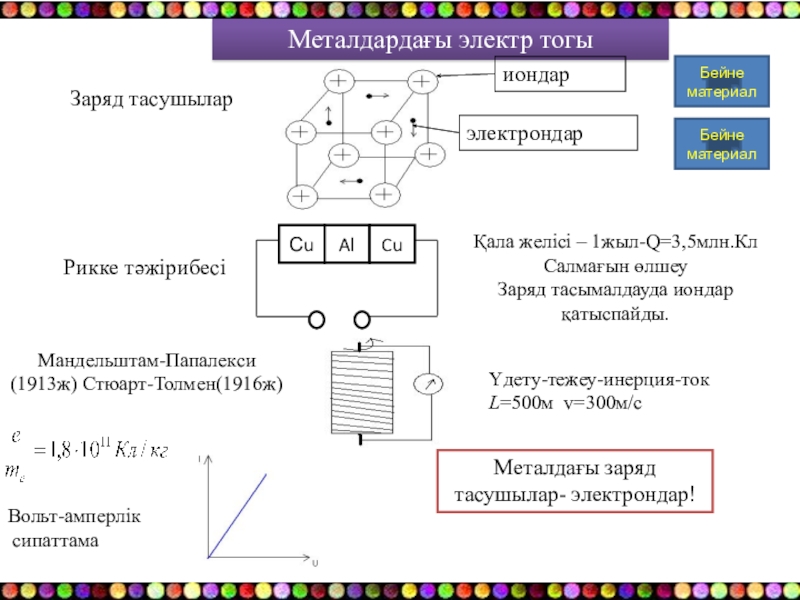

Слайд 3Металдардағы электр тогы
Заряд тасушылар
Рикке тәжірибесі
Қала желісі – 1жыл-Q=3,5млн.Кл Салмағын өлшеу
Заряд тасымалдауда
Мандельштам-Папалекси (1913ж) Стюарт-Толмен(1916ж)
Үдету-тежеу-инерция-ток
L=500м v=300м/c
Металдағы заряд тасушылар- электрондар!
Вольт-амперлік
сипаттама
Бейне материал
Бейне материал

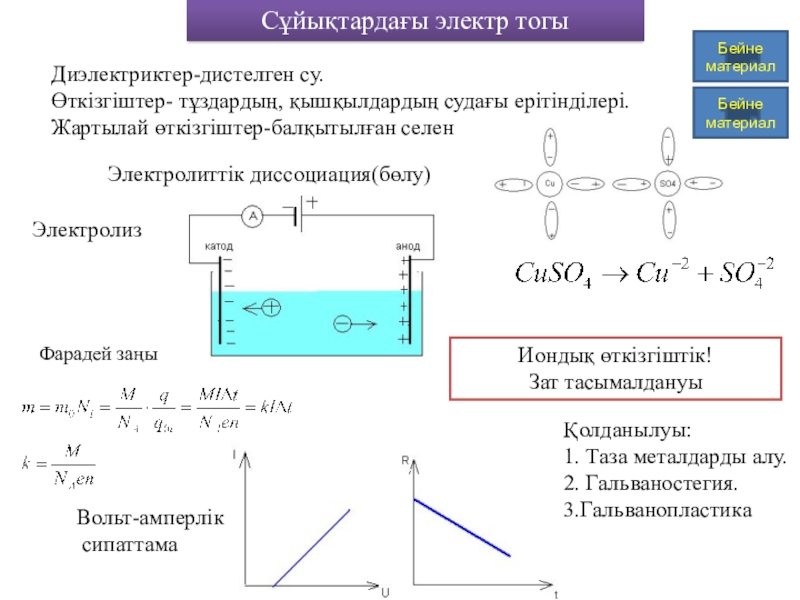

Слайд 4Диэлектриктер-дистелген су.
Өткізгіштер- тұздардың, қышқылдардың судағы ерітінділері.
Жартылай өткізгіштер-балқытылған селен
Электролиттік диссоциация(бөлу)
Электролиз
Иондық өткізгіштік!
Зат тасымалдануы
Фарадей
Қолданылуы:
1. Таза металдарды алу.
2. Гальваностегия.
3.Гальванопластика
Вольт-амперлік
сипаттама
Сұйықтардағы электр тогы
Бейне материал
Бейне материал

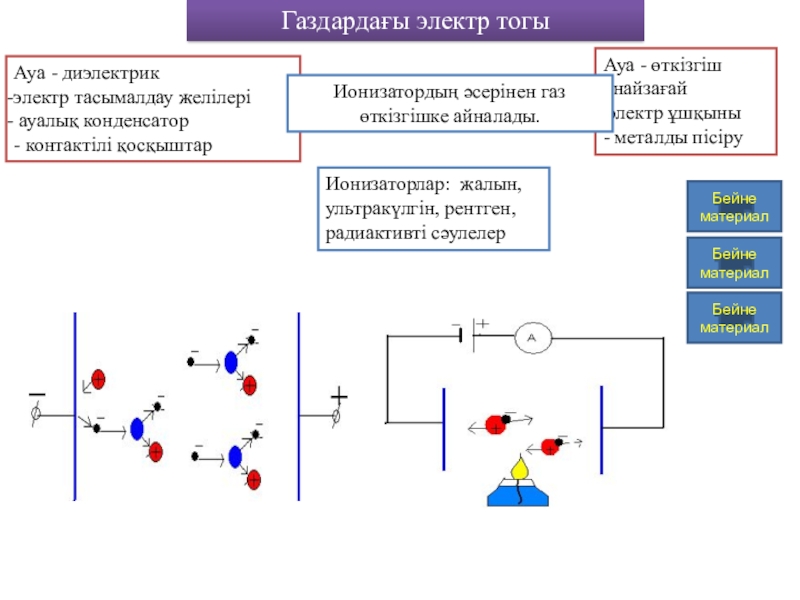

Слайд 5Ауа - диэлектрик
электр тасымалдау желілері
ауалық конденсатор
- контактілі қосқыштар
Ауа - өткізгіш
электр ұшқыны
- металды пісіру
Газдардағы электр тогы
Ионизатордың әсерінен газ өткізгішке айналады.
Ионизаторлар: жалын, ультракүлгін, рентген, радиактивті сәулелер
Бейне материал
Бейне материал
Бейне материал

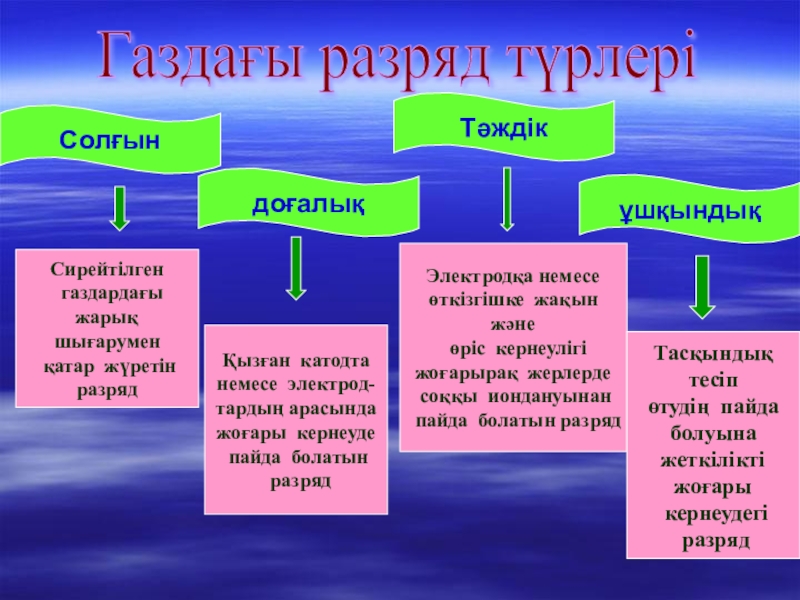

Слайд 6Газдағы разряд түрлері
Солғын
доғалық
Тәждік
ұшқындық
Сирейтілген
газдардағы
жарық шығарумен
қатар жүретін
разряд
Қызған катодта
немесе электрод-
тардың арасында
жоғары кернеуде
пайда болатын
разряд
Электродқа немесе
өткізгішке жақын және
өріс кернеулігі
жоғарырақ жерлерде
соққы иондануынан
пайда болатын разряд
Тасқындық
тесіп
өтудің пайда
болуына
жеткілікті
жоғары
кернеудегі
разряд
Слайд 7Электр өткізгіштігіне қарай барлық заттар
Өткізгіштер
Диэлектриктер
Жартылай өткізгіштер
Токты жақсы
Токты нашар
өткізеді
Диэлектрик пен
өткізгіш
арасында жататын
заттар
Еркін заряд
тасымалдау-
шылардың
көп болуы
Еркін заряд
тасымалдау-
шылардың
болмауы
Кедергісі кең
көлемде өзгере
аталын және
температура жоғары-
лаған сайын
кедергісі тез
азаятын заттар

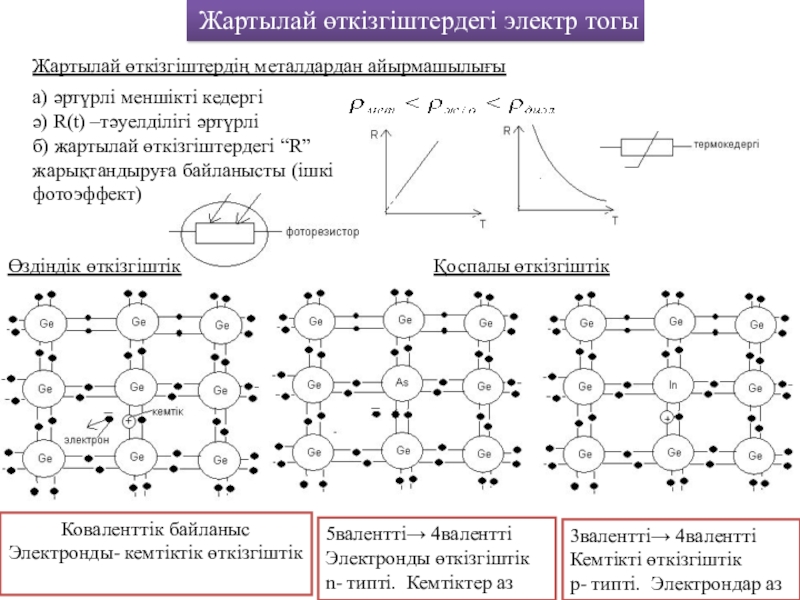

Слайд 8Жартылай өткізгіштердегі электр тогы
Жартылай өткізгіштердің металдардан айырмашылығы
а) әртүрлі меншікті кедергі
ә) R(t)
б) жартылай өткізгіштердегі “R” жарықтандыруға байланысты (ішкі фотоэффект)
Өздіндік өткізгіштік
Коваленттік байланыс
Электронды- кемтіктік өткізгіштік
Қоспалы өткізгіштік
5валентті→ 4валентті Электронды өткізгіштік
n- типті. Кемтіктер аз
3валентті→ 4валентті Кемтікті өткізгіштік
p- типті. Электрондар аз
Слайд 9Жартылай өткізгіштердегі электр тогы
2 жартылай өткізгіштіктердің түйісуі
Кері өткізгіштік
Тура өткізгіштік
Негізгі емес q
Негізгі q жүзеге асады
үлкен
3 жартылай өткізгіштіктердің түйісуі
Жартылайөткізгішті диод:
Жартылай өткізгішті транзистор:
Слайд 10Вакуумдегі электр тогы
Термоэлектрондық эмиссия
Вакуум
q тасушылар жоқ
Катодты қыздырсақ ,ток пайда болады
Керек:
Т.Э.Э.- t
Диод
Триод
Электрондық шоқтар. Э.С.Т.
-денеге тигенде оларды қыздырады;
e -тежелген кезде рентгендік сәулелер шығады;
кейбір заттардың жарқырауы;
магнит өрісінде ауытқиды
