Презентация, доклад по физики на тему Өткізгіштерді параллель және тізбектей жалғау

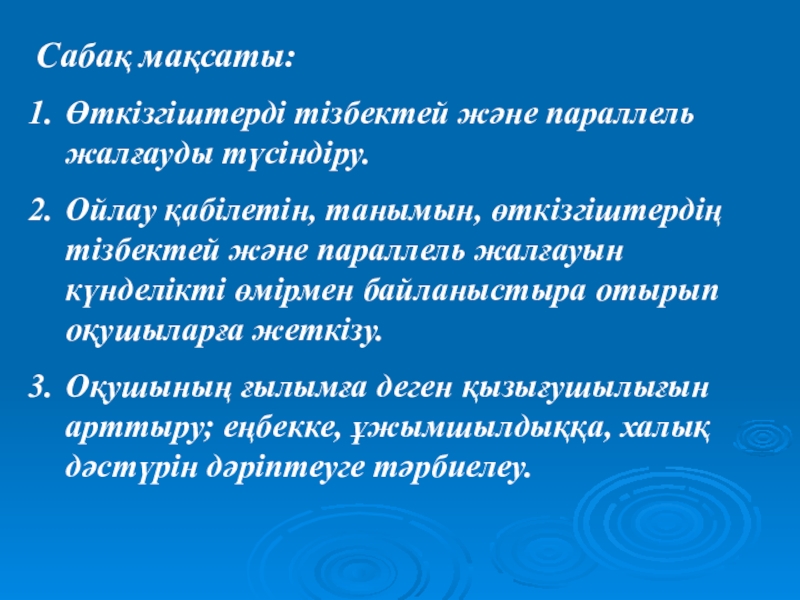

және параллель жалғауын күнделікті өмірмен байланыстыра отырып оқушыларға жеткізу.
Оқушының ғылымға деген қызығушылығын арттыру; еңбекке, ұжымшылдыққа, халық дәстүрін дәріптеуге тәрбиелеу.

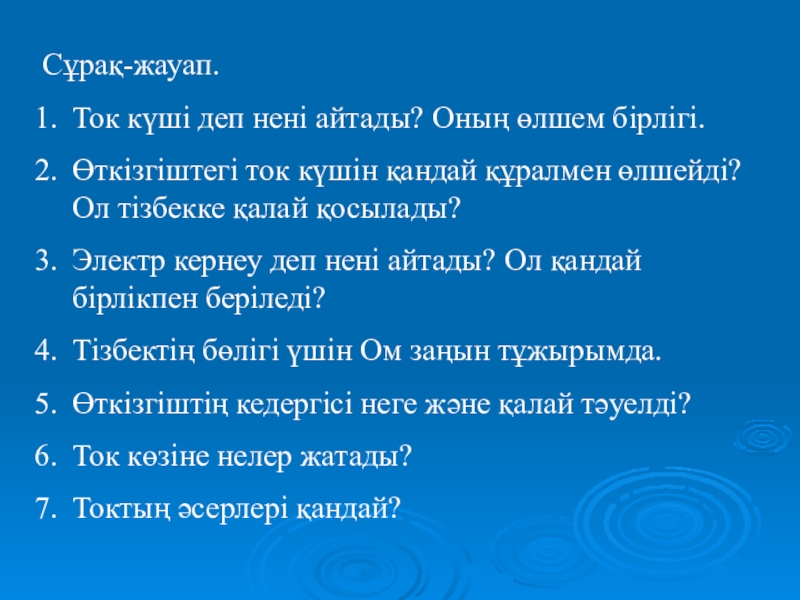

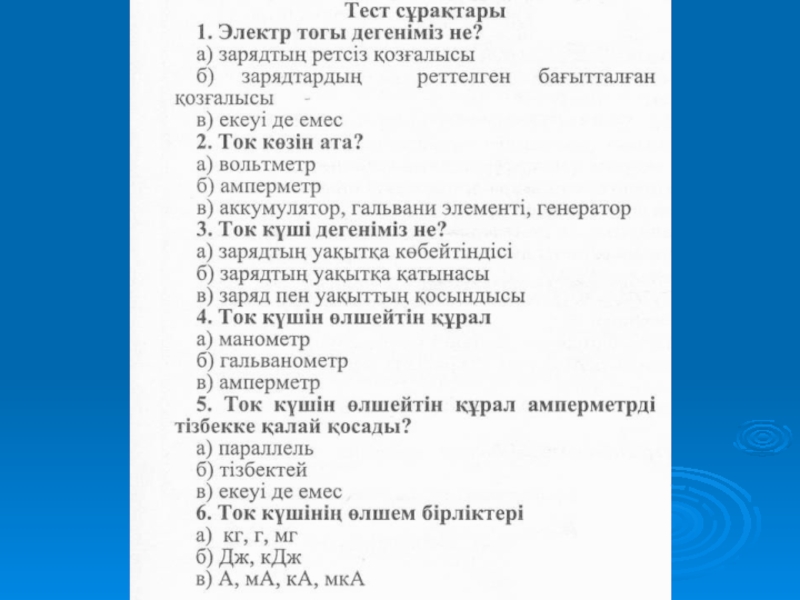

құралмен өлшейді? Ол тізбекке қалай қосылады?
Электр кернеу деп нені айтады? Ол қандай бірлікпен беріледі?
Тізбектің бөлігі үшін Ом заңын тұжырымда.
Өткізгіштің кедергісі неге және қалай тәуелді?
Ток көзіне нелер жатады?
Токтың әсерлері қандай?

өлшейтін құралды вольтметр деп атайды.
Электр тогының қуаты деп уақыт бірлігіндегі жасалған жұмысты айтады.
Уақыт бірлігіндегі өндірілген токтың жұмысы кернеу деп аталады.
Меншікті кедергінің өлшем бірлігі .

электрқозғалтқыштары және т. б. қолданылады.
Өткізгіштерді жалғаудың тәсілдерін қарастырайық.

үшіншінің басымен жалғанса, онда мұндай қосуды тізбектей жалғау деп атайды.

өтсе, өткізгіштерді тізбектей жалғағанда, өткізгіштердегі ток күшінің шамасы бірдей болады. Алайда өткізгіштің ұштарындағы және кернеулері әр түрлі. Тізбектің әрбір бөлігіне Ом заңын қолданамыз. Демек, .
; ; екенін ескере отырып:
аламыз.

.

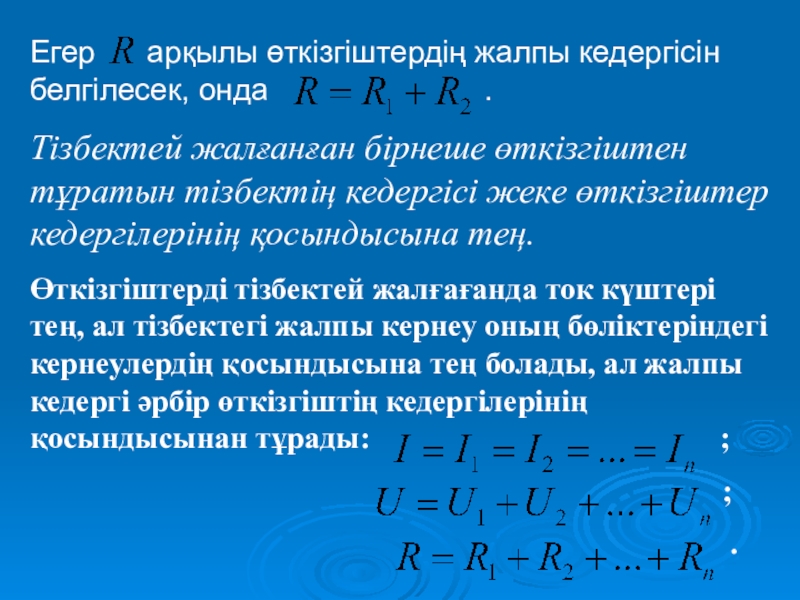

Тізбектей жалғанған бірнеше өткізгіштен тұратын тізбектің кедергісі жеке өткізгіштер кедергілерінің қосындысына тең.
Өткізгіштерді тізбектей жалғағанда ток күштері тең, ал тізбектегі жалпы кернеу оның бөліктеріндегі кернеулердің қосындысына тең болады, ал жалпы кедергі әрбір өткізгіштің кедергілерінің қосындысынан тұрады: ;
;
.

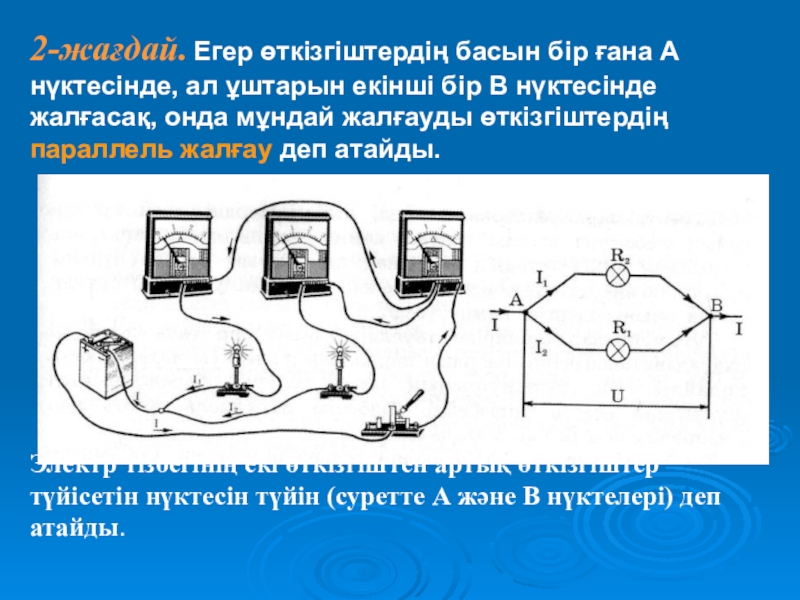

бір В нүктесінде жалғасақ, онда мұндай жалғауды өткізгіштердің параллель жалғау деп атайды.






Электр тізбегінің екі өткізгіштен артық өткізгіштер түйісетін нүктесін түйін (суретте А және В нүктелері) деп атайды.

өткізгіштер бойымен тармақталады.
және тармақталған ток күштерінің қосындысы тармақталмаған бөлігіндегі токтың шамасына тең, яғни .
Ом заңының негізінде бірінші өткізгіштің ұшындағы кернеу: , ал екінші өткізгіштің ұшындағы кернеу: болады.

бір-біріне тең, себебі, олар А және В бір ғана нүктелердің (түйіндердің) арасындағы кернеу болып табылады, осыдан екендігі шығады.
Жоғарыдағыны ескеріп және жалпы кедергіні
арқылы белгілей отырып, ,
формулаларын аламыз.
Бұл формулалардың оң және сол жақ бөліктерін қосамыз, сонда

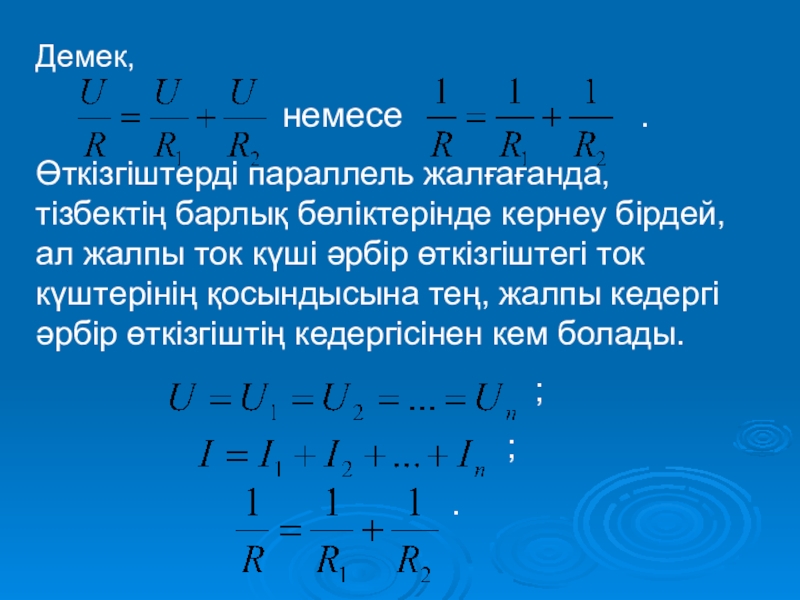

немесе .

немесе .
Өткізгіштерді параллель жалғағанда, тізбектің барлық бөліктерінде кернеу бірдей, ал жалпы ток күші әрбір өткізгіштегі ток күштерінің қосындысына тең, жалпы кедергі әрбір өткізгіштің кедергісінен кем болады.
;
;
.

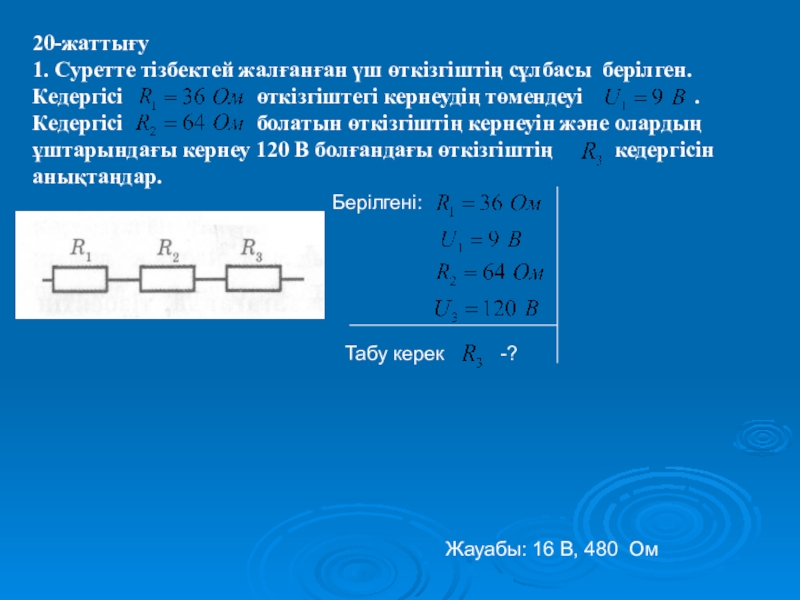

өткізгіштегі кернеудің төмендеуі . Кедергісі болатын өткізгіштің кернеуін және олардың ұштарындағы кернеу 120 В болғандағы өткізгіштің кедергісін анықтаңдар.

Берілгені:

Табу керек -?

Жауабы: 16 В, 480 Ом

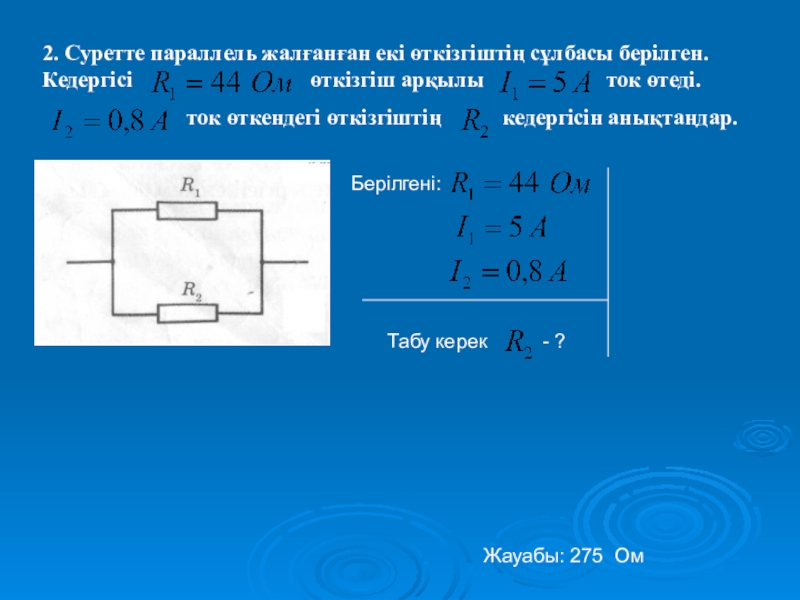

өткізгіш арқылы ток өтеді.
ток өткендегі өткізгіштің кедергісін анықтаңдар.

Берілгені:

Табу керек - ?

Жауабы: 275 Ом

24 В электр тізбегіне жалғанған. Тізбекке екі резисторды тізбектей және параллель жалғағандағы ток күші қандай?
Берілгені:

Табу керек - ? - ?

Жауабы: 0,48 А; 2 А.

зарядтау кезінде сутегі мен оттегі бөлінеді. Егер қақпақ ашылмаса жиналған газ аккумуляторды жарып жіберуі мүмкін.
2. Қараңғыда қант сындырғанда әлсіз жарқылды байқауға болады. Осыны түсіндіріңдер.
Жауабы: Қант сындырғанда зарядталады.
3. Неге электр сымдарына қонып отырған құс, жоғары кернеуді қосқанда ұшып кетеді?
Жауабы: Электростатикалық өрістен құс қауырсындары өзара әсерлесіп аралары ашыла бастайды. Осы қолайсыз әсер құстың ұшуына себеп болады.
4. Электр желісіне ұшып келіп қонған құсқа токтың әсері неге білінбейді?
Жауабы: Құстың денесі мен оның аяқтары арасындағы өткізгіш бөлігі өзара параллель. Мұндай тізбектегі ток күші кедергіге кері пропорционал құс денесінің кедергісі АВ өткізгіш кедергісінен анағұрлым артық болатын, ондағы ток күші аз. Ол құсқа қауіпті.
