Презентация, доклад по физике Закон Ома для участка цепи (8 класс)
Содержание
- 1. Презентация по физике Закон Ома для участка цепи (8 класс)
- 2. Домашнее заданиеПрочитать § 44 и упражнение 19
- 3. Основные величины, характеризующие электрическую цепь.Характеризует электрическое полеUвольт[В]Характеризует сам проводникХарактеризует электрический ток в проводникеRIампер[А]ом[Ом]
- 4. Сегодня мы перед собой поставим основную цель:Раскрыть
- 5. Мы постараемся выяснить, как зависит сила тока
- 6. Работа в группахпервая группа будет находить зависимость
- 7. Вопрос первый: Как зависит сила тока в
- 8. Вопрос второй: Как зависит сила тока
- 9. Выводы:Первая группа – R = const, I~ UВторая группа – U = const, I ~ 1/R.
- 10. Тогда сможем записать
- 11. Это выражение называется законом Ома для участка

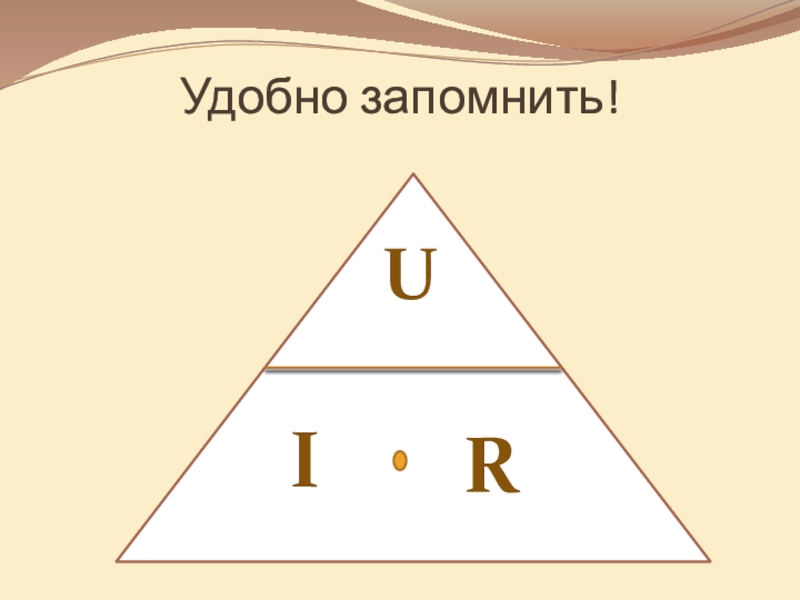

- 12. Удобно запомнить!UIR
- 13. Георг Ом (1787-1854) Родился 16 марта 1787
- 14. Решим задачуНа рисунке изображены графики зависимости силы
Домашнее заданиеПрочитать § 44 и упражнение 19
Слайд 1Закон Ома
для участка цепи
Цель урока:
установить зависимость между силой тока,
напряжением на участке цепи и сопротивлением этого участка.

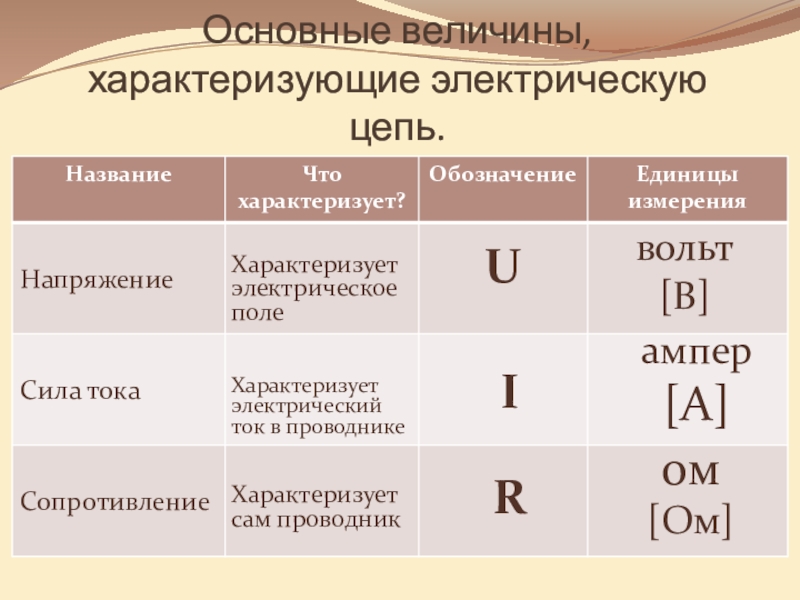

Слайд 3Основные величины, характеризующие электрическую цепь.
Характеризует электрическое поле
U
вольт
[В]
Характеризует сам проводник
Характеризует электрический ток
в проводнике
R
I
ампер
[А]
ом
[Ом]
![Основные величины, характеризующие электрическую цепь.Характеризует электрическое полеUвольт[В]Характеризует сам проводникХарактеризует электрический ток в проводникеRIампер[А]ом[Ом]](/img/thumbs/782dc611f5fdde7eb3ccf07eb842b077-800x.jpg "Презентация по физике Закон Ома для участка цепи (8 класс) Основные величины, характеризующие электрическую цепь.Характеризует электрическое полеUвольт[В]Характеризует сам проводникХарактеризует электрический ток в проводникеRIампер[А]ом[Ом]")
Слайд 4Сегодня мы перед собой поставим основную цель:
Раскрыть взаимозависимость силы тока, напряжения
и сопротивления на участке электрической цепи. Они связаны между собой законом, носящим имя Ома
Слайд 5Мы постараемся выяснить, как зависит сила тока от напряжения в участке
цепи при постоянном сопротивлении этого участка и как сила тока зависит от сопротивления проводника, при постоянном напряжении на его концах.

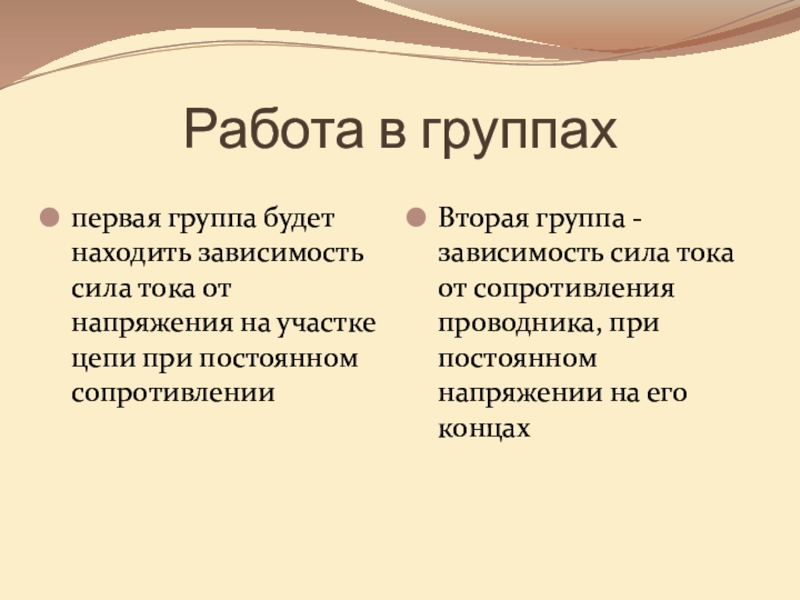

Слайд 6Работа в группах
первая группа будет находить зависимость сила тока от напряжения
на участке цепи при постоянном сопротивлении
Вторая группа - зависимость сила тока от сопротивления проводника, при постоянном напряжении на его концах

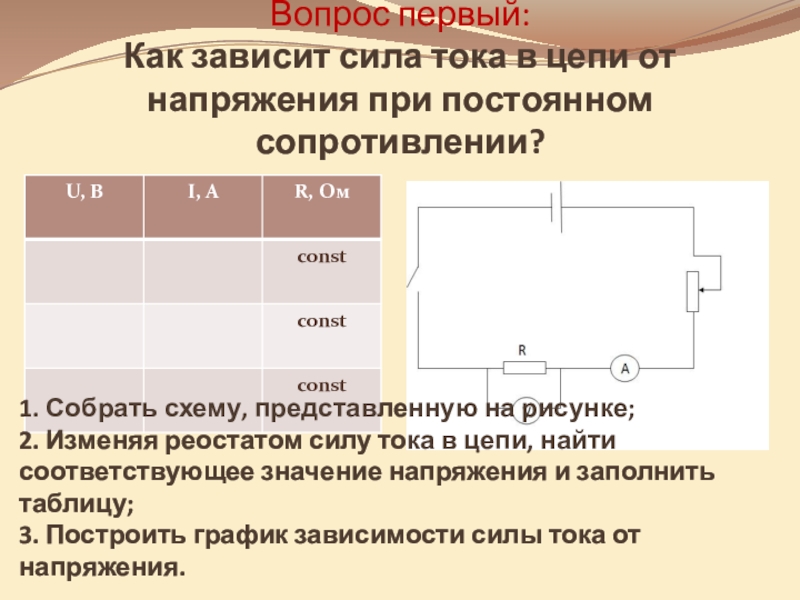

Слайд 7Вопрос первый: Как зависит сила тока в цепи от напряжения при постоянном
сопротивлении?
1. Собрать схему, представленную на рисунке;
2. Изменяя реостатом силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу;
3. Построить график зависимости силы тока от напряжения.

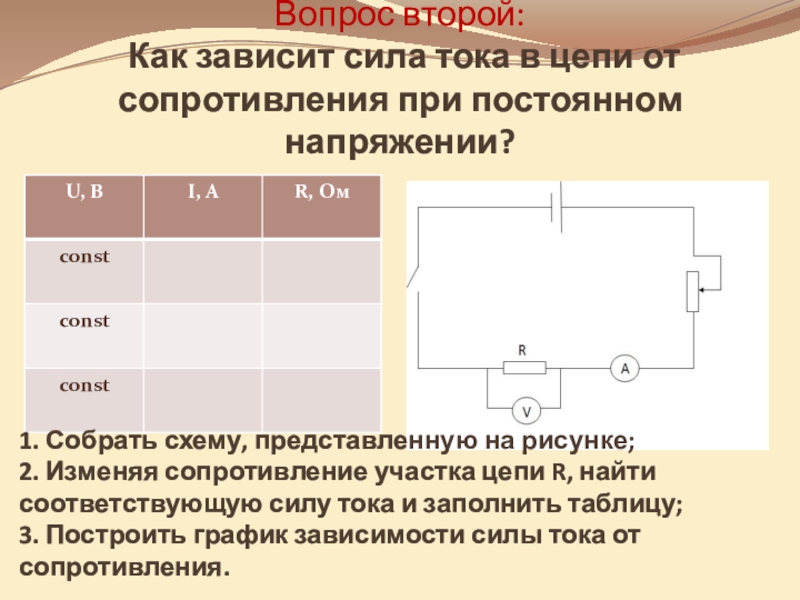

Слайд 8Вопрос второй: Как зависит сила тока в цепи от сопротивления при
постоянном напряжении?
1. Собрать схему, представленную на рисунке;
2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу;
3. Построить график зависимости силы тока от сопротивления.
Слайд 11Это выражение называется законом Ома для участка цепи
Сила тока на участке
цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению
Слайд 13Георг Ом
(1787-1854)
Родился 16 марта 1787 года в семье слесаря. Отец
придавал большое значение образованию детей. Хотя семья постоянно нуждалась, Георг учился сначала в гимназии, а потом в университете. Сначала он преподавал математику в одной из частных школ Швейцарии. Физикой Георг Ом стал интересоваться позже. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1825 году он представил научному миру плоды своего труда в виде статьи, которую озаглавил “Предварительное сообщение о законе, по которому металлы проводят электричество”. Сейчас это сообщение мы называем законом его имени. В честь этого ученого также названа единица сопротивления.
Слайд 14Решим задачу
На рисунке изображены графики зависимости силы тока от напряжения для
двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?
