Презентация, доклад по физике Закон Ома для участка цепи. Расчёт сопротивления проводника. Удельное сопротивление

участка цепи.
Расчёт сопротивления проводника.
Удельное сопротивление.


Составитель учитель
Физики ГБОУ «Школа№ 323»
Селиверстов Ю.И.

Москва

света в свет иной»
М.В. Ломоносов

в проводнике.

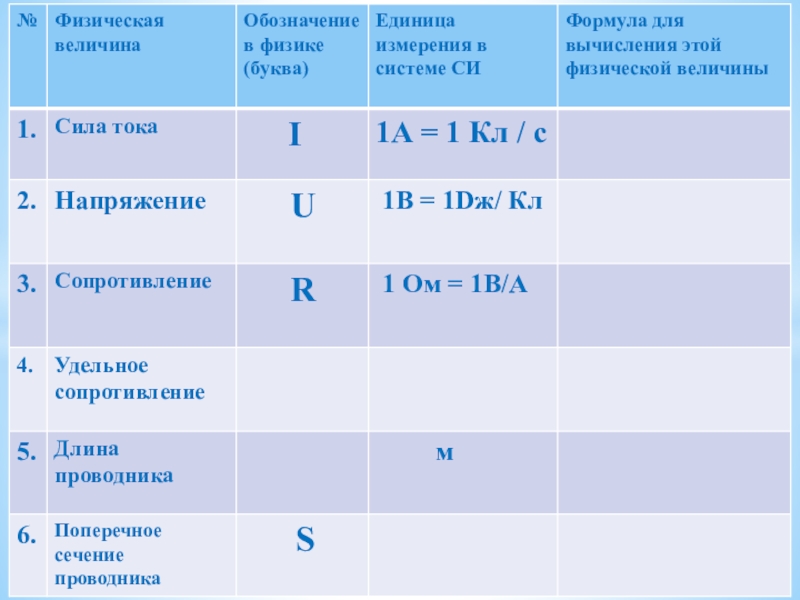

R

I

ампер
[А]

ом
[Ом]

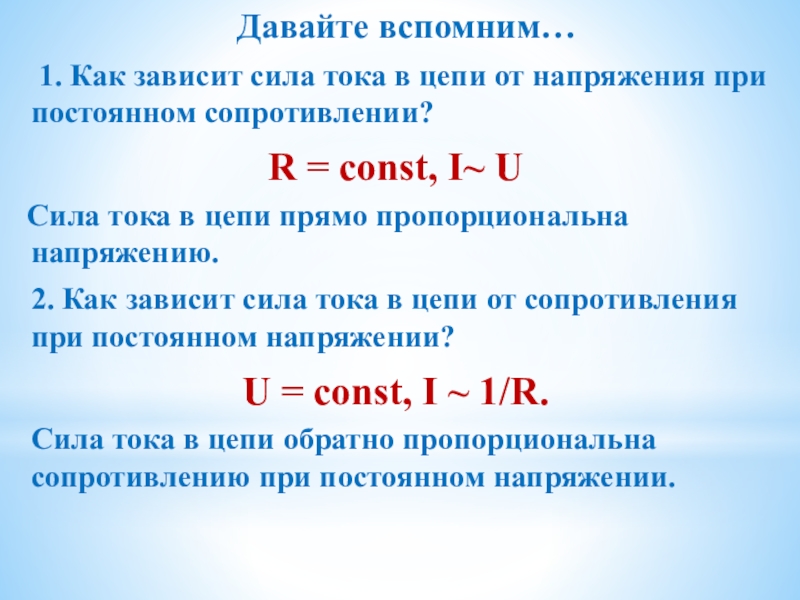

при постоянном сопротивлении?
R = const, I~ U
Сила тока в цепи прямо пропорциональна напряжению.
2. Как зависит сила тока в цепи от сопротивления при постоянном напряжении?
U = const, I ~ 1/R.
Сила тока в цепи обратно пропорциональна сопротивлению при постоянном напряжении.

придавал большое значение образованию детей. Хотя семья постоянно нуждалась, Георг учился сначала в гимназии, а потом в университете. Сначала он преподавал математику в одной из частных школ Швейцарии. Физикой Георг Ом стал интересоваться позже. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1825 году он представил научному миру плоды своего труда в виде статьи, которую озаглавил “Предварительное сообщение о законе, по которому металлы проводят электричество”. Сейчас это сообщение мы называем законом его имени. В честь этого ученого также названа единица сопротивления.

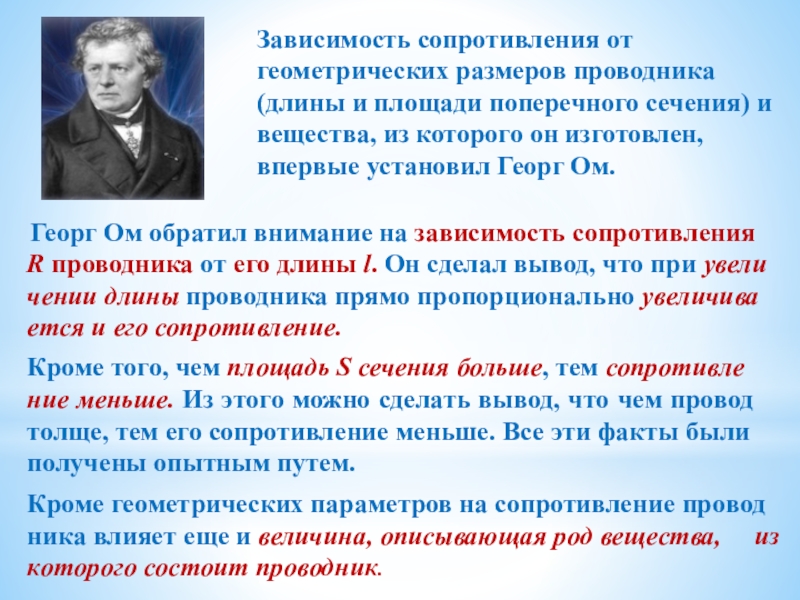

его длины l. Он сде­лал вывод, что при уве­ли­че­нии длины про­вод­ни­ка прямо про­пор­ци­о­наль­но уве­ли­чи­ва­ет­ся и его со­про­тив­ле­ние.
Кроме того, чем пло­щадь S се­че­ния боль­ше, тем со­про­тив­ле­ние мень­ше. Из этого можно сде­лать вывод, что чем про­вод толще, тем его со­про­тив­ле­ние мень­ше. Все эти факты были по­лу­че­ны опыт­ным путем.

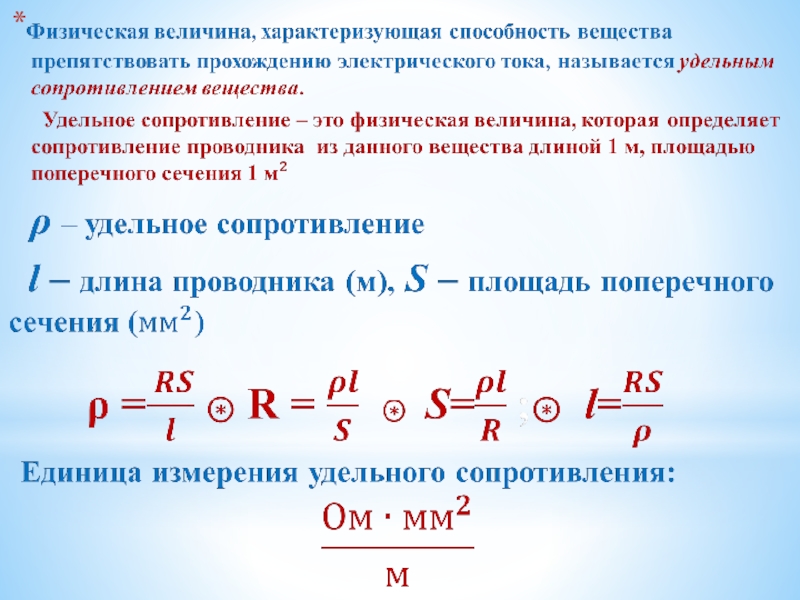

Кроме гео­мет­ри­че­ских па­ра­мет­ров на со­про­тив­ле­ние про­вод­ни­ка вли­я­ет еще и ве­ли­чи­на, опи­сы­ва­ю­щая род ве­ще­ства, из ко­то­ро­го со­сто­ит про­вод­ник.

Зависимость сопротивления от геометрических размеров проводника (длины и площади поперечного сечения) и вещества, из которого он изготовлен, впервые установил Георг Ом.

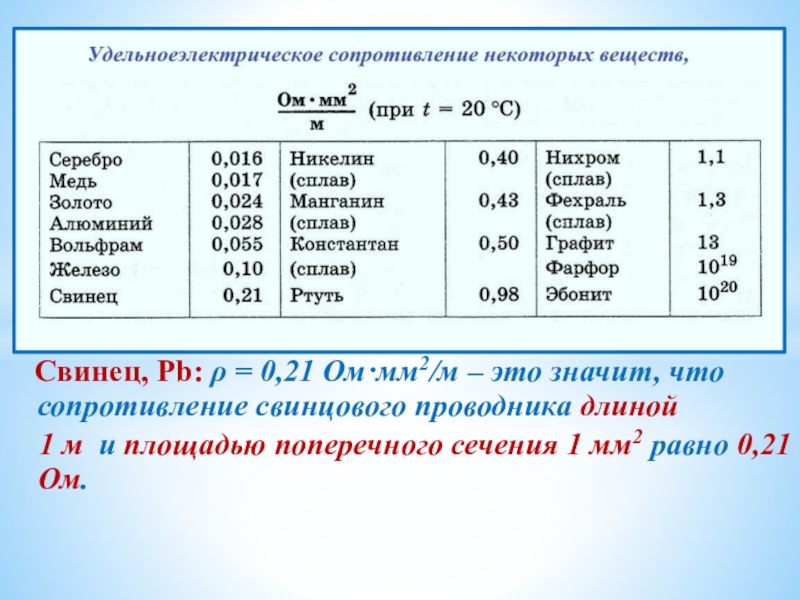

что сопротивление свинцового проводника длиной
1 м и площадью поперечного сечения 1 мм2 равно 0,21 Ом.

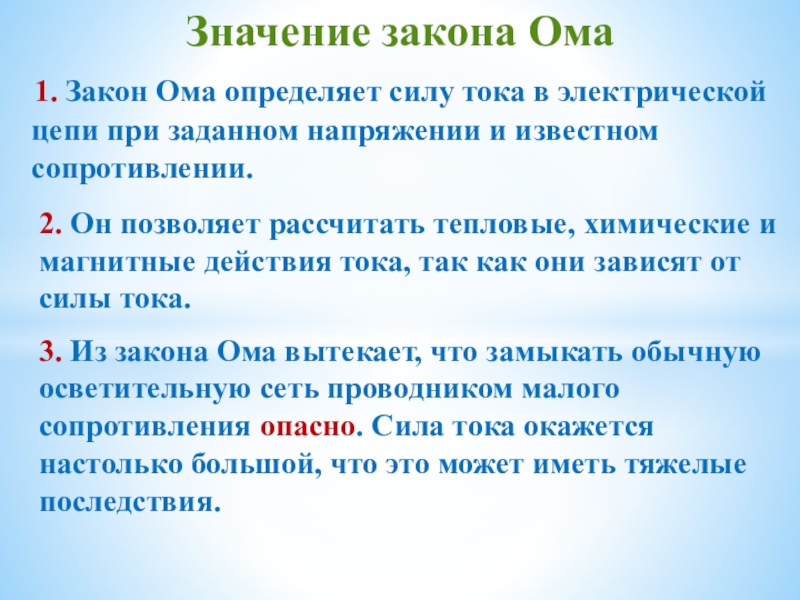

электрической цепи при заданном напряжении и известном сопротивлении.
2. Он позволяет рассчитать тепловые, химические и магнитные действия тока, так как они зависят от силы тока.
3. Из закона Ома вытекает, что замыкать обычную осветительную сеть проводником малого сопротивления опасно. Сила тока окажется настолько большой, что это может иметь тяжелые последствия.

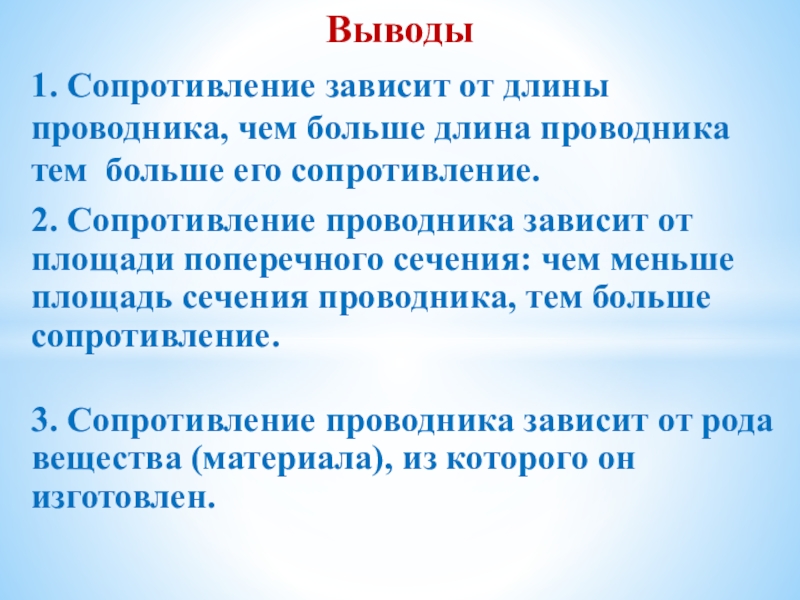

больше его сопротивление.
2. Сопротивление проводника зависит от площади поперечного сечения: чем меньше площадь сечения проводника, тем больше сопротивление.
3. Сопротивление проводника зависит от рода вещества (материала), из которого он изготовлен.

сопротивление?
3. От чего зависит электрическое сопротивление?
4. В каких единицах измеряют электрическое сопротивление?
5. Какие металлы обладают наименьшим удельным сопротивлением?

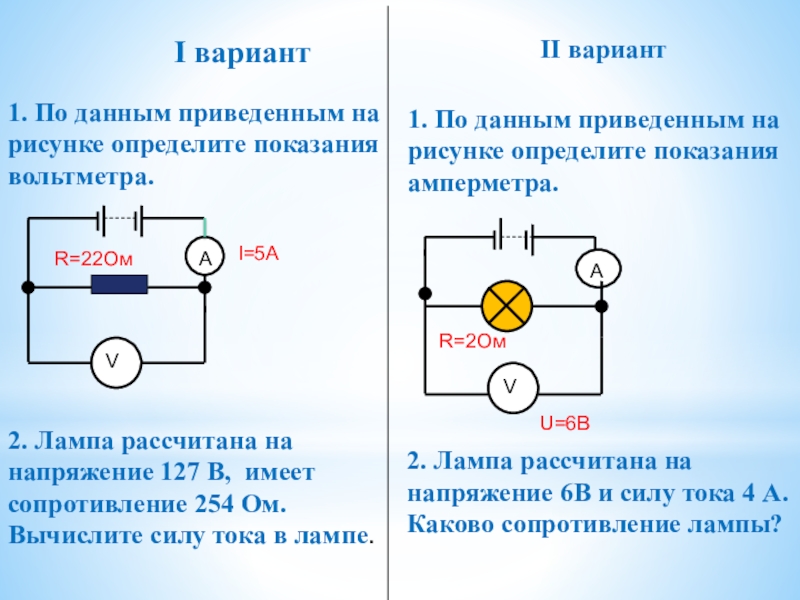

По данным приведенным на
рисунке определите показания
амперметра.

2. Лампа рассчитана на
напряжение 6В и силу тока 4 А.
Каково сопротивление лампы?

2. Лампа рассчитана на
напряжение 127 В, имеет
сопротивление 254 Ом.
Вычислите силу тока в лампе.

за которой лежит пласт следующей неисследованной глубины.»

Ю.В. Бондарев

астроном





«Всему учись сам. Никогда не рассчитывай, что можно овладеть знаниями без работы. Старайся не просто запомнить изучаемое, а старайся понять сущность дела. То, что понятно, легко запоминается и долго не забывается. Накопляй опыт в каждом деле... Помни, что никакое книжное знание ничего не дает само по себе... Только тот, кто думает над вопросами, которые перед ним ставит сама жизнь, добьется успехов и принесет пользу делу. Будь стоек, не бойся разочарований, не бросай начатого дела. Работай упорно и регулярно изо дня в день, и тогда в старости ты сможешь сказать: «Жизнь прожита мною недаром».
