Слайд 1
Вольтметр.
Измерение напряжения.
Составитель учитель физики
ГБОУ «Школа №323»
Селиверстов Ю.И.
Москва

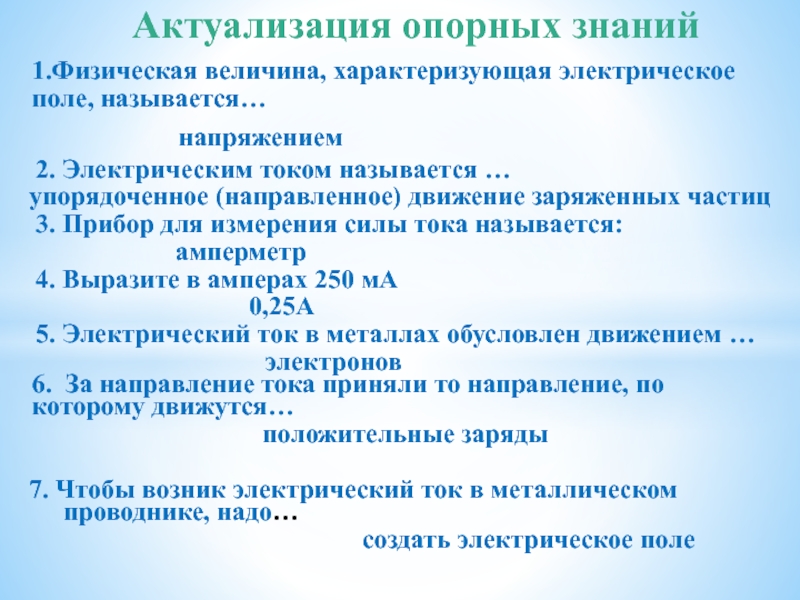

Слайд 3 Актуализация опорных знаний
1.Физическая величина, характеризующая электрическое
поле, называется…
напряжением
2. Электрическим током называется …
упорядоченное (направленное) движение заряженных частиц
3. Прибор для измерения силы тока называется:
амперметр
4. Выразите в амперах 250 мА
0,25А
5. Электрический ток в металлах обусловлен движением …
электронов 6. За направление тока приняли то направление, по которому движутся…
положительные заряды
7. Чтобы возник электрический ток в металлическом проводнике, надо…
создать электрическое поле
напряжением
2. Электрическим током называется …
упорядоченное (направленное) движение заряженных частиц
3. Прибор для измерения силы тока называется:
амперметр
4. Выразите в амперах 250 мА
0,25А
5. Электрический ток в металлах обусловлен движением …
электронов 6. За направление тока приняли то направление, по которому движутся…
положительные заряды
7. Чтобы возник электрический ток в металлическом проводнике, надо…
создать электрическое поле
Слайд 5Вольтметр.
Измерение напряжения
Для измерения напряжения используют специальный прибор – вольтметр, обозначается
Зажимы вольтметра присоединяются к тем точкам цепи, между которыми надо измерить напряжение. Такое включение прибора называют параллельным.
При параллельном соединении все входящие в него проводники имеют общее начало и общий конец.
При параллельном соединении все входящие в него проводники имеют общее начало и общий конец.
V

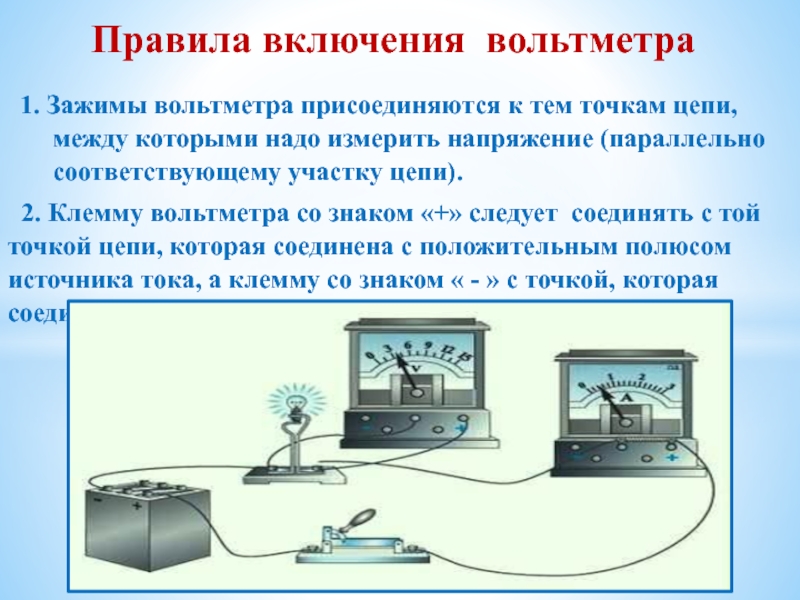

Слайд 6 1. Зажимы вольтметра присоединяются к тем точкам цепи, между которыми
надо измерить напряжение (параллельно соответствующему участку цепи).
2. Клемму вольтметра со знаком «+» следует соединять с той точкой цепи, которая соединена с положительным полюсом источника тока, а клемму со знаком « - » с точкой, которая соединена с отрицательным полюсом источника тока.
2. Клемму вольтметра со знаком «+» следует соединять с той точкой цепи, которая соединена с положительным полюсом источника тока, а клемму со знаком « - » с точкой, которая соединена с отрицательным полюсом источника тока.
Правила включения вольтметра
Слайд 7Измерим напряжение на различных участках цепи, состоящей из реостата и лампочки.
Сначала измерим напряжение на реостате: … Затем измерим напряжение на лампочке: … И, наконец, напряжение на всем соединении …
Измерения показывают, что в цепи с последовательным соединением проводников напряжение на всем соединении равно сумме напряжений на отдельных проводниках:
Uоб = U₁+U₂ +U₃ + …
Слайд 8

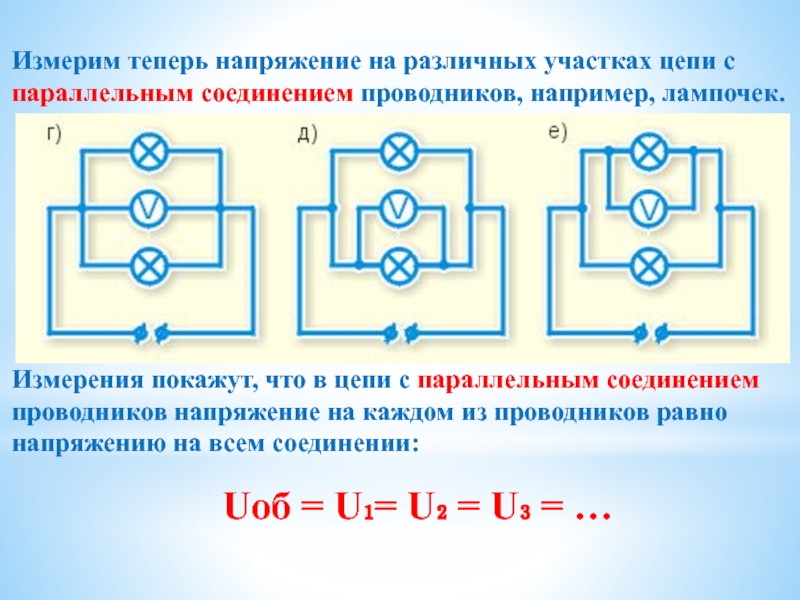

Измерим теперь напряжение на различных участках цепи с параллельным соединением проводников,
например, лампочек.
Измерения покажут, что в цепи с параллельным соединением проводников напряжение на каждом из проводников равно напряжению на всем соединении:
Uоб = U₁= U₂ = U₃ = …
Измерения покажут, что в цепи с параллельным соединением проводников напряжение на каждом из проводников равно напряжению на всем соединении:
Uоб = U₁= U₂ = U₃ = …
Слайд 9 2.Определите цену деления Вольтметра
А) 1 В Б)
1,5 В В) 3 В Г) 15 В
1. Необходимо измерить силу тока в лампе и напряжение на ней. Как следует включить по отношению к лампе амперметр и вольтметр?
Слайд 10

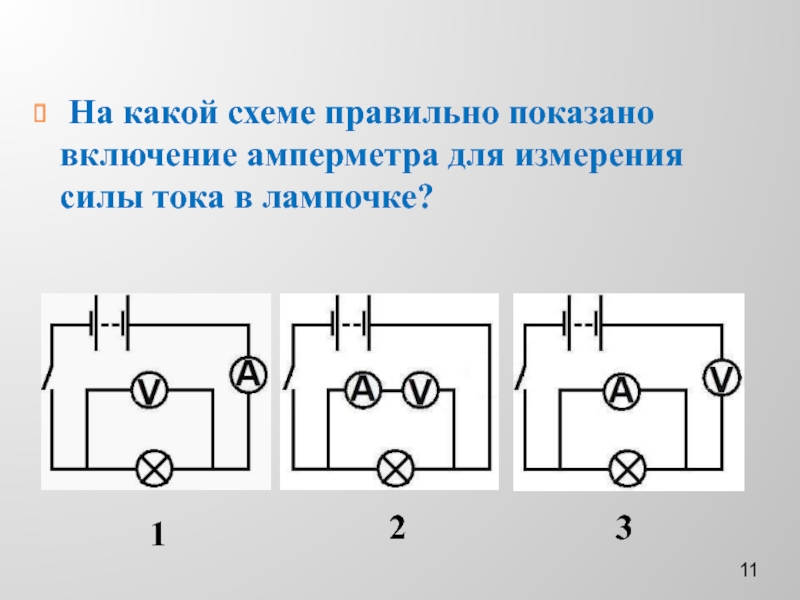

На какой схеме правильно показано включение амперметра для измерения
силы тока в лампочке?
1
2
3
11

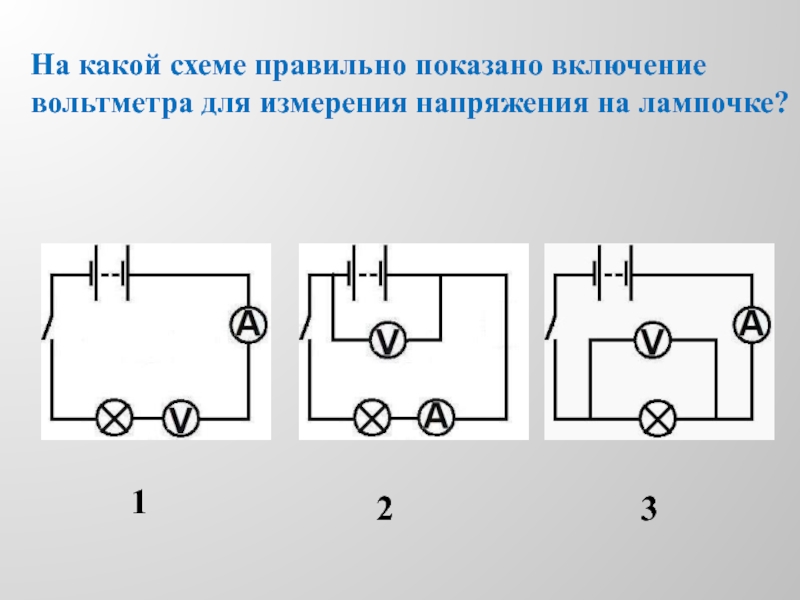

Слайд 11
На какой схеме правильно показано включение вольтметра для измерения напряжения
на лампочке?
1
2
3

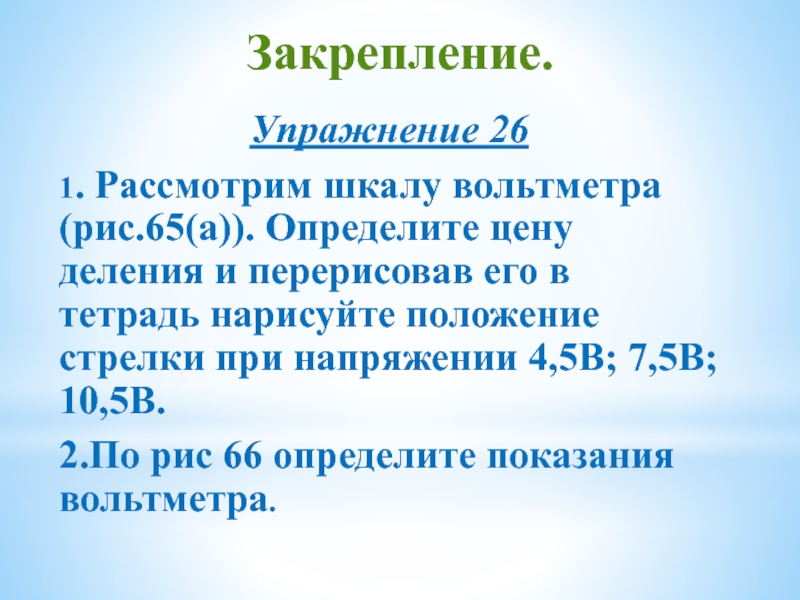

Слайд 12Закрепление.
Упражнение 26
1. Рассмотрим шкалу вольтметра (рис.65(а)). Определите цену деления и перерисовав
его в тетрадь нарисуйте положение стрелки при напряжении 4,5В; 7,5В; 10,5В.
2.По рис 66 определите показания вольтметра.
2.По рис 66 определите показания вольтметра.

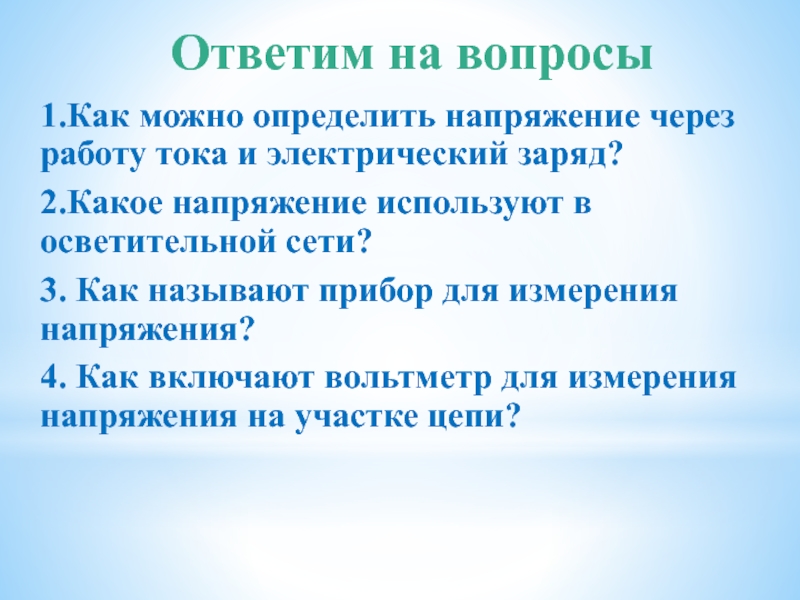

Слайд 13Ответим на вопросы
1.Как можно определить напряжение через работу тока и электрический
заряд?
2.Какое напряжение используют в осветительной сети?
3. Как называют прибор для измерения напряжения?
4. Как включают вольтметр для измерения напряжения на участке цепи?
2.Какое напряжение используют в осветительной сети?
3. Как называют прибор для измерения напряжения?
4. Как включают вольтметр для измерения напряжения на участке цепи?
Слайд 14
