Презентация, доклад по физике тема Трансформаторы

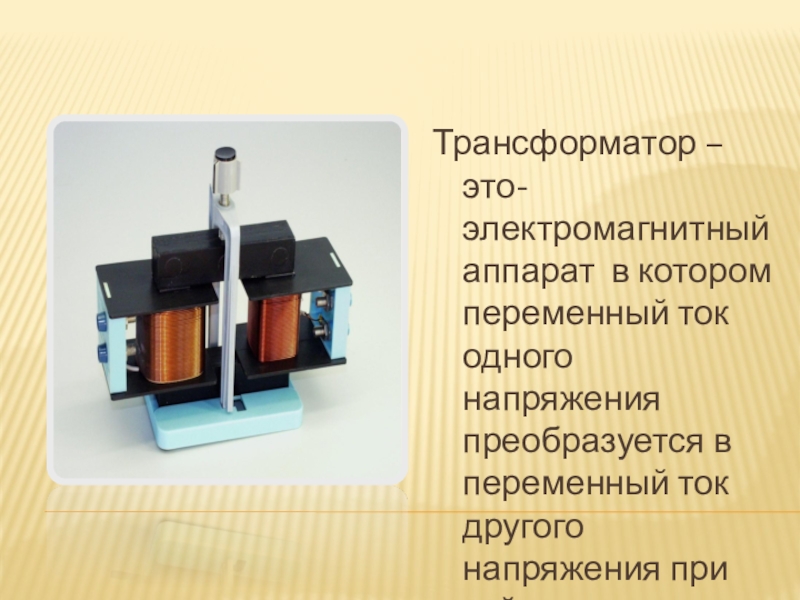

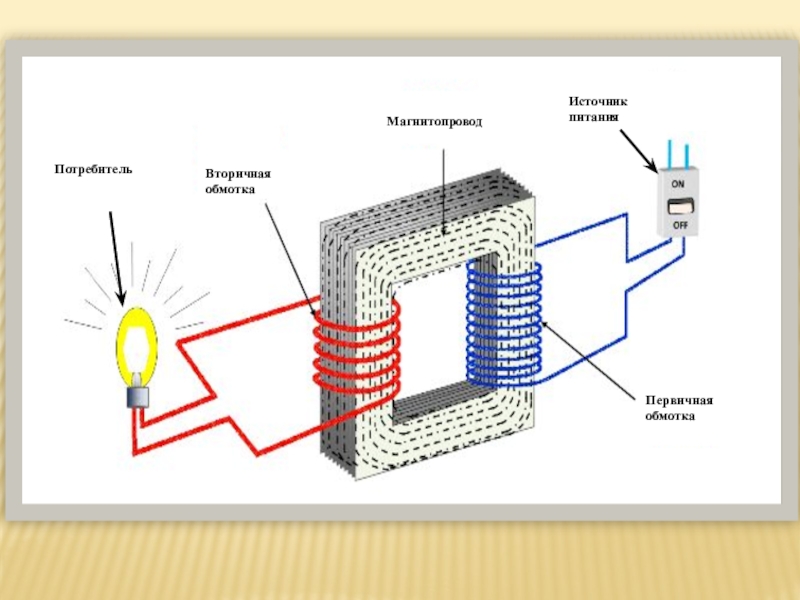

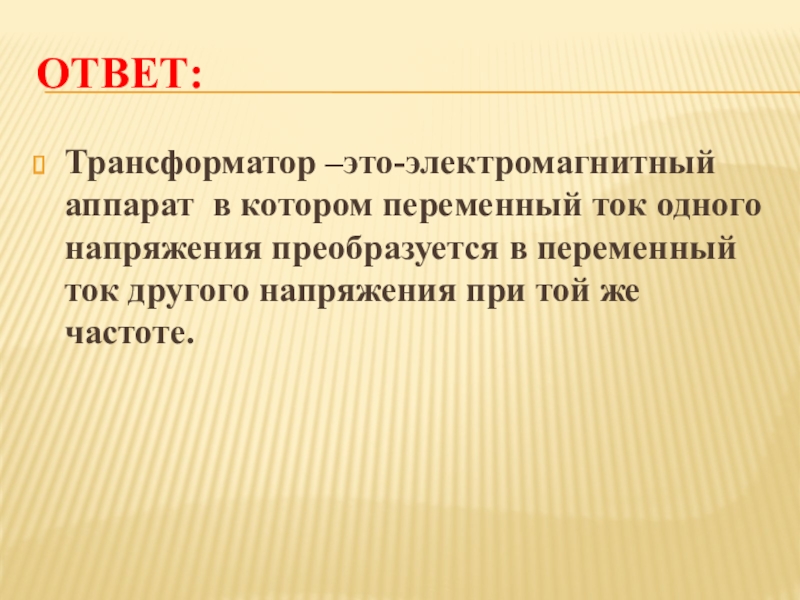

переменный ток другого напряжения при той же частоте.

имеют непосредственное соприкосновение с окружающим воздухом, поэтому охлаждение их происходит путем конвекции воздуха и излучения.

Способы
охлаждения трансформаторов

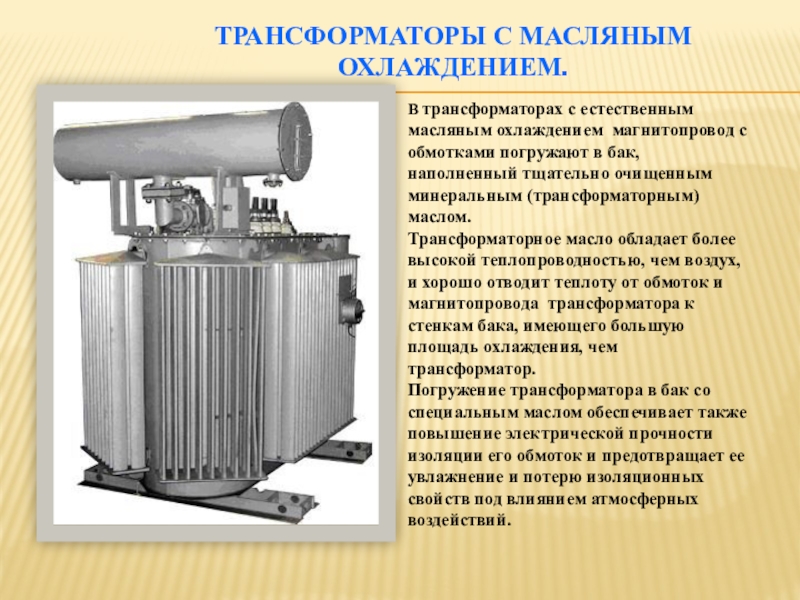

с обмотками погружают в бак, наполненный тщательно очищенным минеральным (трансформаторным) маслом.
Трансформаторное масло обладает более высокой теплопроводностью, чем воздух, и хорошо отводит теплоту от обмоток и магнитопровода трансформатора к стенкам бака, имеющего большую площадь охлаждения, чем трансформатор.
Погружение трансформатора в бак со специальным маслом обеспечивает также повышение электрической прочности изоляции его обмоток и предотвращает ее увлажнение и потерю изоляционных свойств под влиянием атмосферных воздействий.

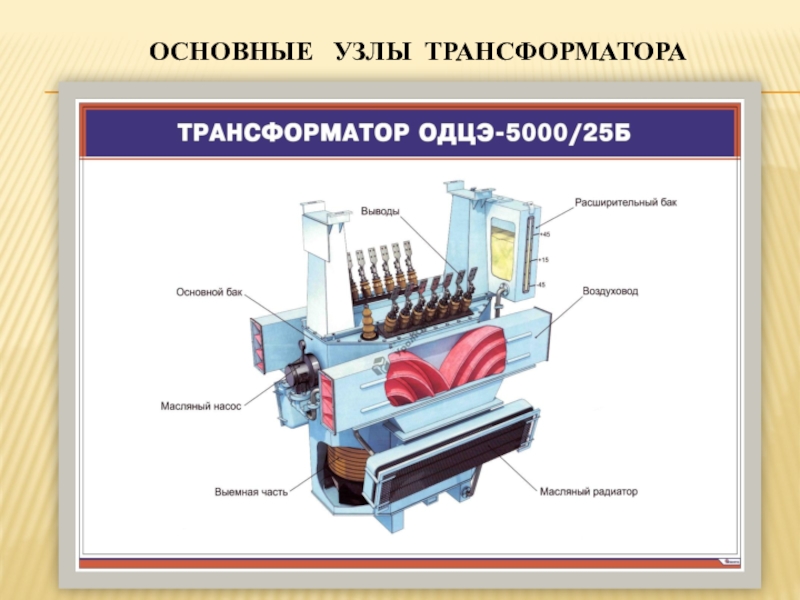

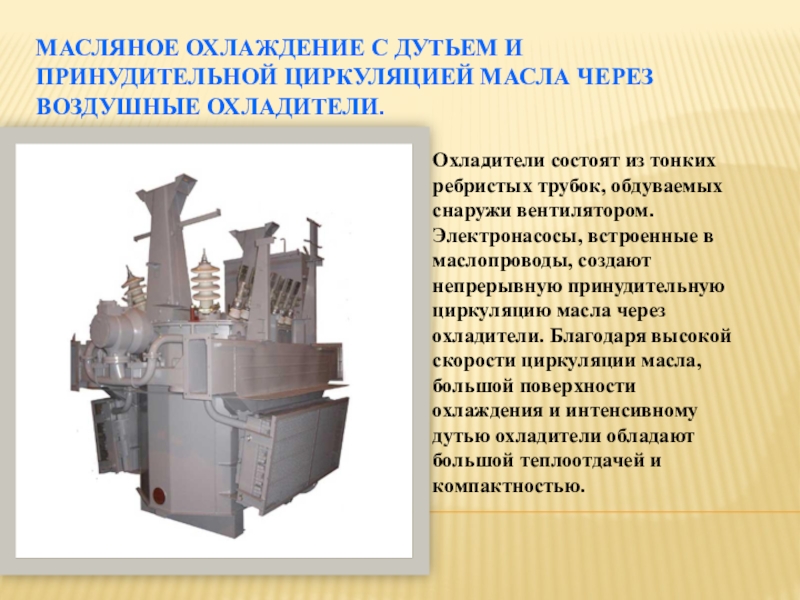

Охладители состоят из тонких ребристых трубок, обдуваемых снаружи вентилятором. Электронасосы, встроенные в маслопроводы, создают непрерывную принудительную циркуляцию масла через охладители. Благодаря высокой скорости циркуляции масла, большой поверхности охлаждения и интенсивному дутью охладители обладают большой теплоотдачей и компактностью.

.

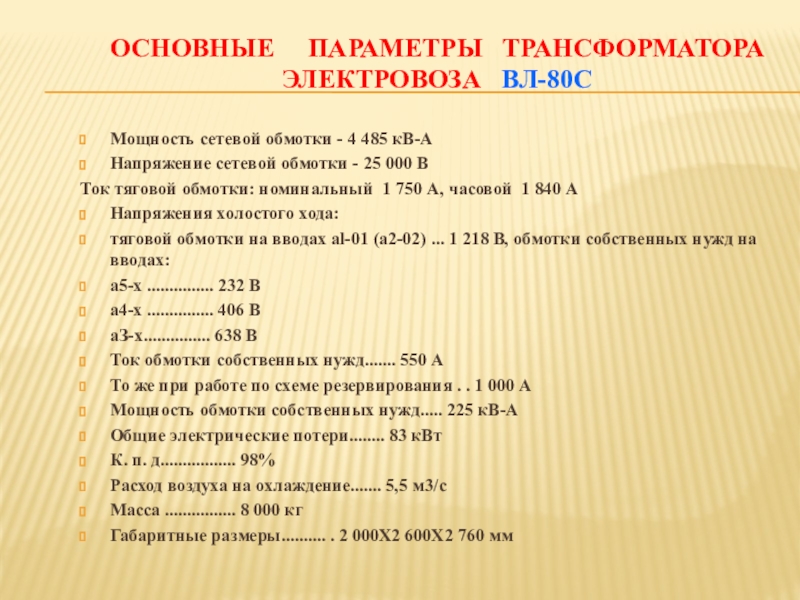

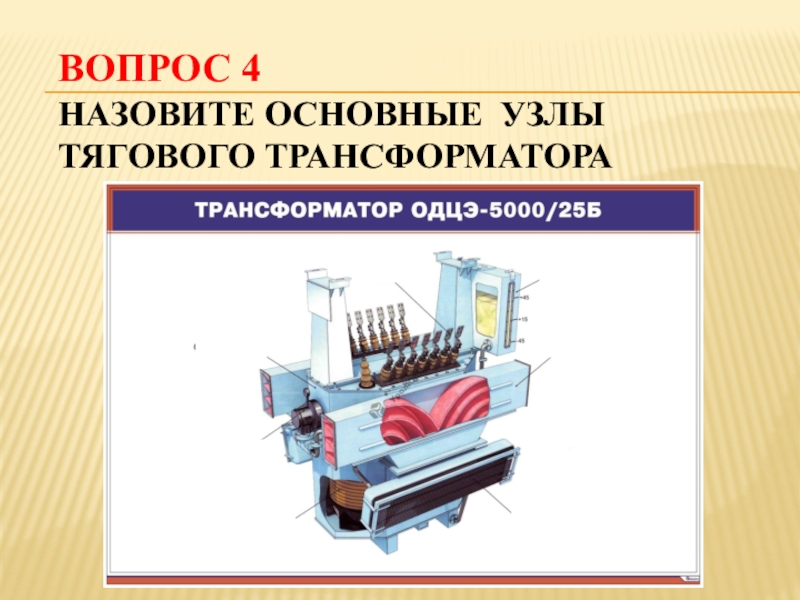

- 4 485 кВ-А
Напряжение сетевой обмотки - 25 000 В
Ток тяговой обмотки: номинальный 1 750 А, часовой 1 840 А
Напряжения холостого хода:
тяговой обмотки на вводах al-01 (а2-02) ... 1 218 В, обмотки собственных нужд на вводах:
а5-х ............... 232 В
а4-х ............... 406 В
аЗ-х............... 638 В
Ток обмотки собственных нужд....... 550 А
То же при работе по схеме резервирования . . 1 000 А
Мощность обмотки собственных нужд..... 225 кВ-А
Общие электрические потери........ 83 кВт
К. п. д................. 98%
Расход воздуха на охлаждение....... 5,5 м3/с
Масса ................ 8 000 кг
Габаритные размеры.......... . 2 000X2 600X2 760 мм

переменный ток другого напряжения при той же частоте.
