Презентация, доклад по физике. Тема Электрический ток в полупроводниках 10 класс

Содержание

Полупроводники- вещества, электрическая проводимость которых занимает промежуточное место между проводниками и диэлектриками (Ge, Si, GaS, CdS, PbS)Проводимость полупроводников: Электронная и дырочнаяНосители тока в полупроводниках: электроны и дыркиДырка- вакантное(не занятое электроном) состояние в связях между атомами полупроводника,

Слайд 1Электрический ток в полупроводниках

Электрический ток в полупроводниках

Слайд 2Полупроводники- вещества, электрическая проводимость которых занимает промежуточное место между проводниками и

диэлектриками (Ge, Si, GaS, CdS, PbS)


Проводимость полупроводников: Электронная и дырочная
Носители тока в полупроводниках: электроны и дырки







Дырка- вакантное(не занятое электроном) состояние в связях между атомами полупроводника, характеризующееся (+) зарядом

Полупроводники- вещества, электрическая проводимость которых занимает промежуточное место между проводниками и диэлектриками (Ge, Si, GaS, CdS, PbS)Проводимость

Слайд 3Проводимость полупроводников

Собственная-
Полупроводников, не содержащих примеси

Примесная –
Обусловлена внесением в кристаллическую решётку полупровод-ников

примесей (посторонних атомов)
Проводимость полупроводниковСобственная-Полупроводников, не содержащих примесиПримесная –Обусловлена внесением в кристаллическую решётку полупровод-ников примесей (посторонних атомов)

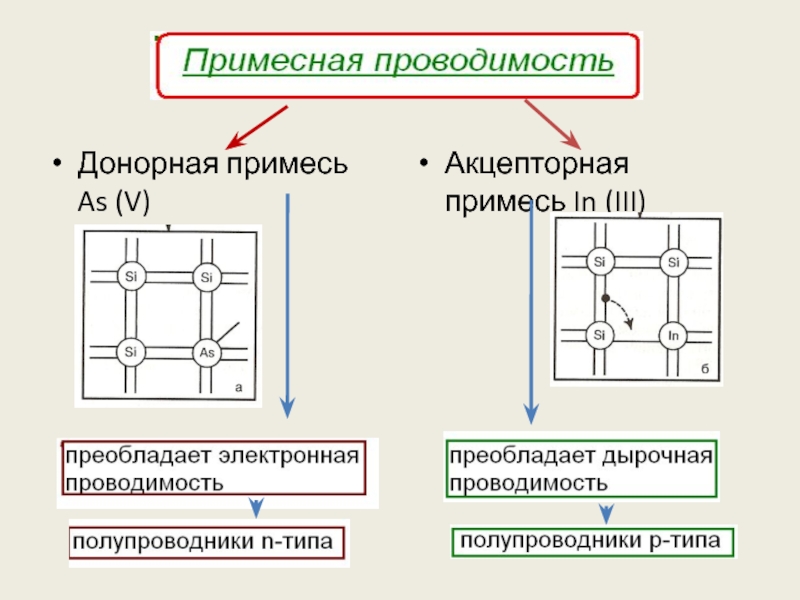

Слайд 4Донорная примесь As (V)
Акцепторная примесь In (III)

Донорная примесь As (V)Акцепторная примесь In (III)

Слайд 5Электрический ток через контакт полупроводников p- и n- типа
Электронно-дырочный переход

или p – n переход - контакт двух полупроводников p- и n- типа
Электрический ток через контакт полупроводников p- и n- типа Электронно-дырочный переход или p – n

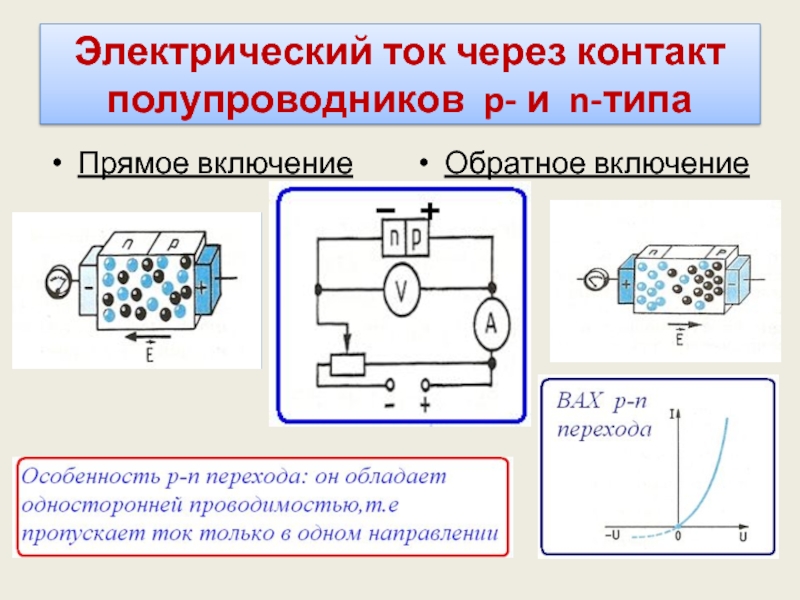

Слайд 6Электрический ток через контакт полупроводников p- и n-типа
Прямое включение
Обратное включение

Электрический ток через контакт полупроводников p- и n-типа Прямое включениеОбратное включение
