Слайд 1СПЕКТРЫ И СПЕКТРАЛЬНЫЙ АНАЛИЗ
Физика 11 класс
Учитель физики МАОУ «СОШ № 14»

г. Стерлитамак
Самородов Анатолий Николаевич

СПЕКТРЫ И СПЕКТРАЛЬНЫЙ АНАЛИЗФизика 11 классУчитель физики МАОУ «СОШ № 14» г. СтерлитамакСамородов Анатолий Николаевич

Слайд 2Источники излучений

Источники излучений

Слайд 3Виды спектров

Виды спектров

Слайд 4Сплошной спектр
Это спектры, содержащие все длины волны определенного диапазона.
Излучают нагретые твердые

и жидкие вещества, газы, нагретые под большим давлением.
Одинаковы для разных веществ, поэтому их нельзя использовать для определения состава вещества
Сплошной спектрЭто спектры, содержащие все длины волны определенного диапазона.Излучают нагретые твердые и жидкие вещества, газы, нагретые под

Слайд 5Линейчатый спектр
Состоит из отдельных линий разного или одного цвета, имеющих разные

расположения
Испускается газами, парами малой плотности в атомарном состоянии
Позволяет по спектральным линиям судить о химическом составе источника света
Линейчатый спектрСостоит из отдельных линий разного или одного цвета, имеющих разные расположенияИспускается газами, парами малой плотности в

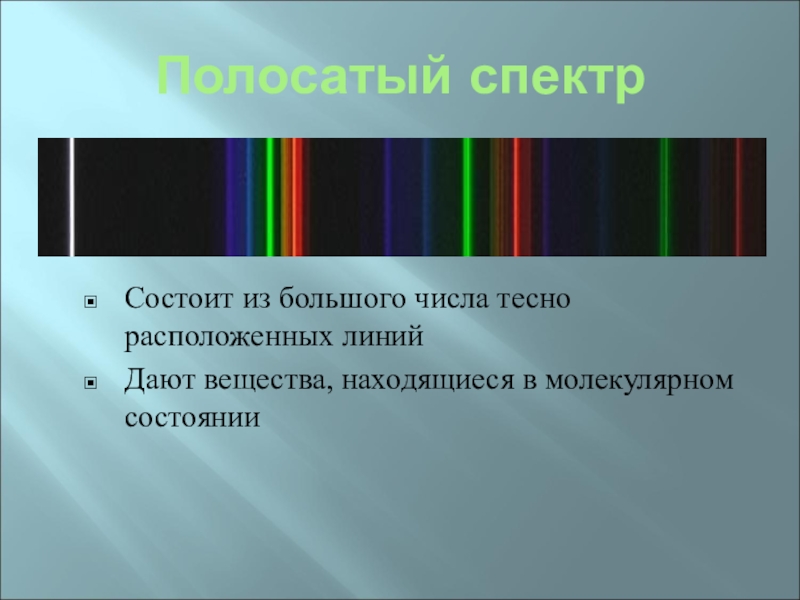

Слайд 6Полосатый спектр
Состоит из большого числа тесно расположенных линий
Дают вещества, находящиеся в

молекулярном состоянии
Полосатый спектрСостоит из большого числа тесно расположенных линийДают вещества, находящиеся в молекулярном состоянии

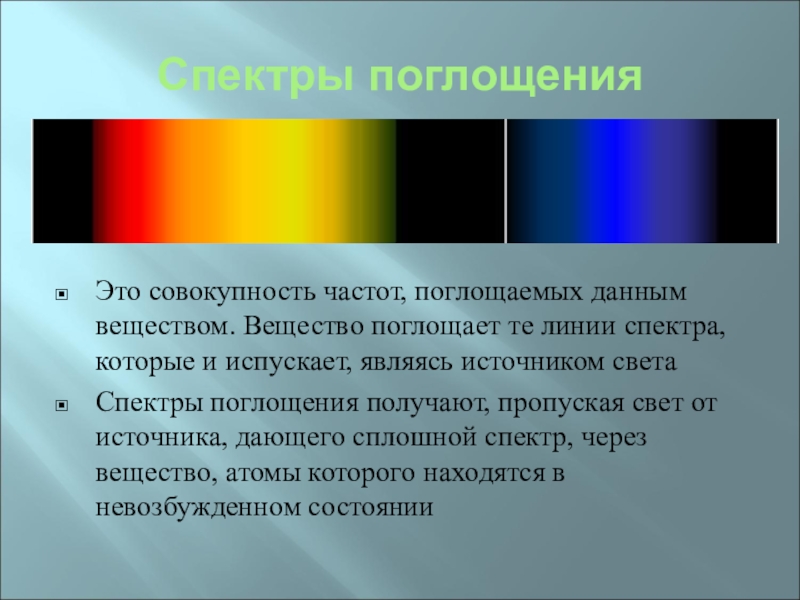

Слайд 7Спектры поглощения
Это совокупность частот, поглощаемых данным веществом. Вещество поглощает те линии

спектра, которые и испускает, являясь источником света
Спектры поглощения получают, пропуская свет от источника, дающего сплошной спектр, через вещество, атомы которого находятся в невозбужденном состоянии
Спектры поглощенияЭто совокупность частот, поглощаемых данным веществом. Вещество поглощает те линии спектра, которые и испускает, являясь источником

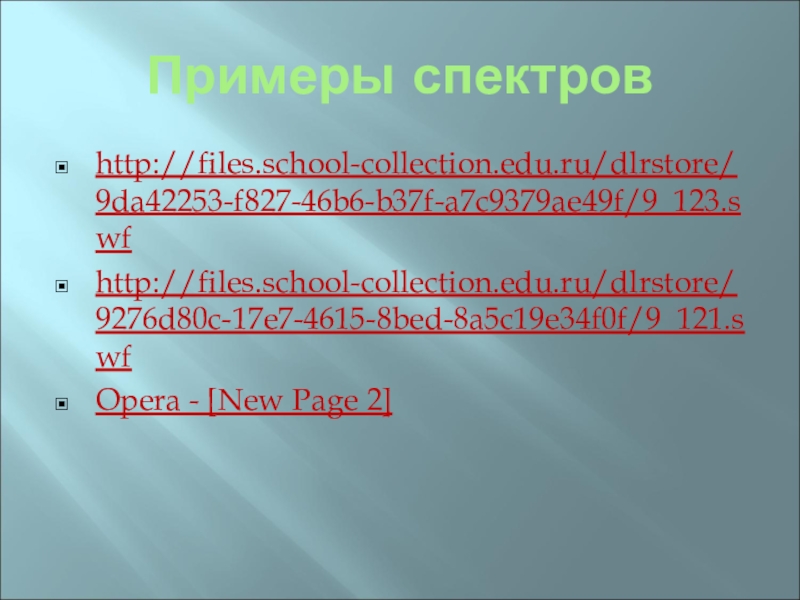

Слайд 8Примеры спектров
http://files.school-collection.edu.ru/dlrstore/9da42253-f827-46b6-b37f-a7c9379ae49f/9_123.swf
http://files.school-collection.edu.ru/dlrstore/9276d80c-17e7-4615-8bed-8a5c19e34f0f/9_121.swf
Opera - [New Page 2]

Примеры спектровhttp://files.school-collection.edu.ru/dlrstore/9da42253-f827-46b6-b37f-a7c9379ae49f/9_123.swfhttp://files.school-collection.edu.ru/dlrstore/9276d80c-17e7-4615-8bed-8a5c19e34f0f/9_121.swfOpera - [New Page 2]

Слайд 9Спектр метеора
Навести очень большой телескоп на короткую

вспышку метеора на небе почти невозможно. Но 12-го мая 2002 года астрономам повезло - яркий метеор случайно пролетел как раз там, куда была направлена узкая щель спектрографа на обсерватории Паранал. В это время спектрограф исследовал свет.
Спектр метеора     Навести очень большой телескоп на короткую вспышку метеора на небе почти

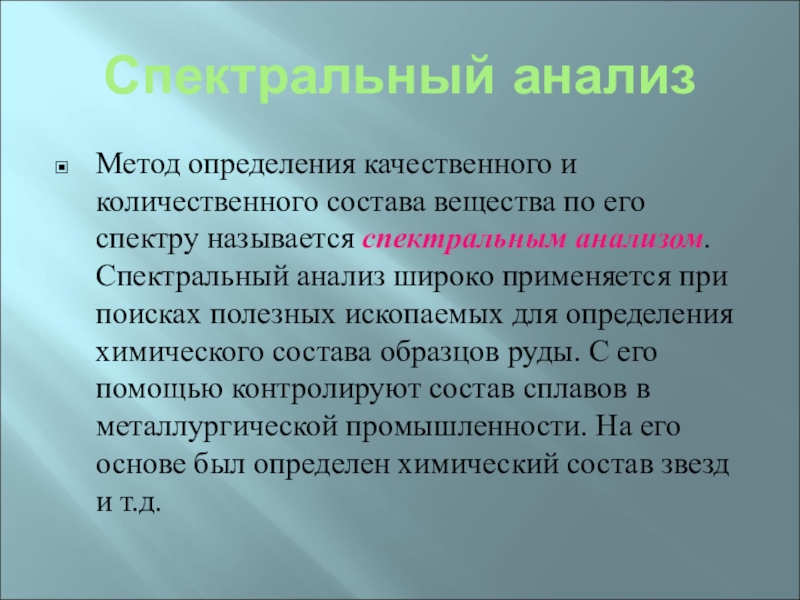

Слайд 10Спектральный анализ
Метод определения качественного и количественного состава вещества по его спектру

называется спектральным анализом. Спектральный анализ широко применяется при поисках полезных ископаемых для определения химического состава образцов руды. С его помощью контролируют состав сплавов в металлургической промышленности. На его основе был определен химический состав звезд и т.д.
Спектральный анализМетод определения качественного и количественного состава вещества по его спектру называется спектральным анализом. Спектральный анализ широко

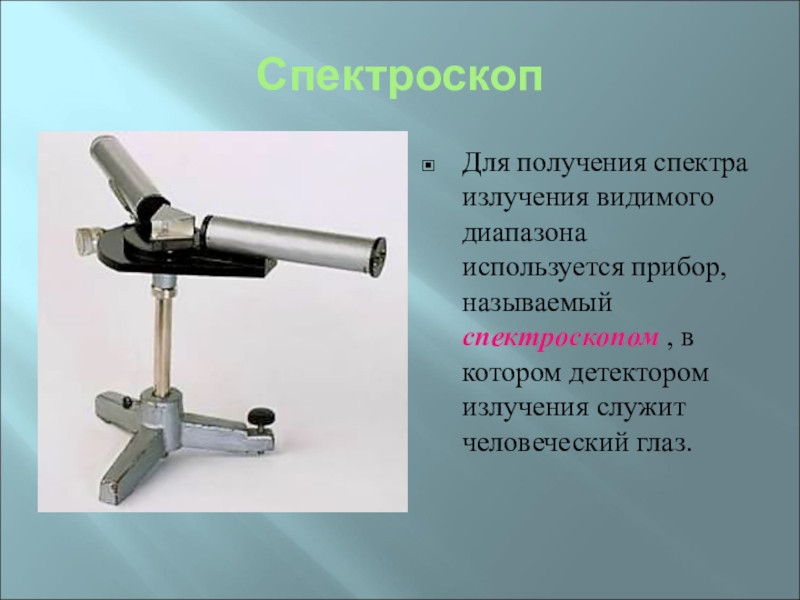

Слайд 11Спектроскоп
Для получения спектра излучения видимого диапазона используется прибор, называемый спектроскопом ,

в котором детектором излучения служит человеческий глаз.
СпектроскопДля получения спектра излучения видимого диапазона используется прибор, называемый спектроскопом , в котором детектором излучения служит человеческий

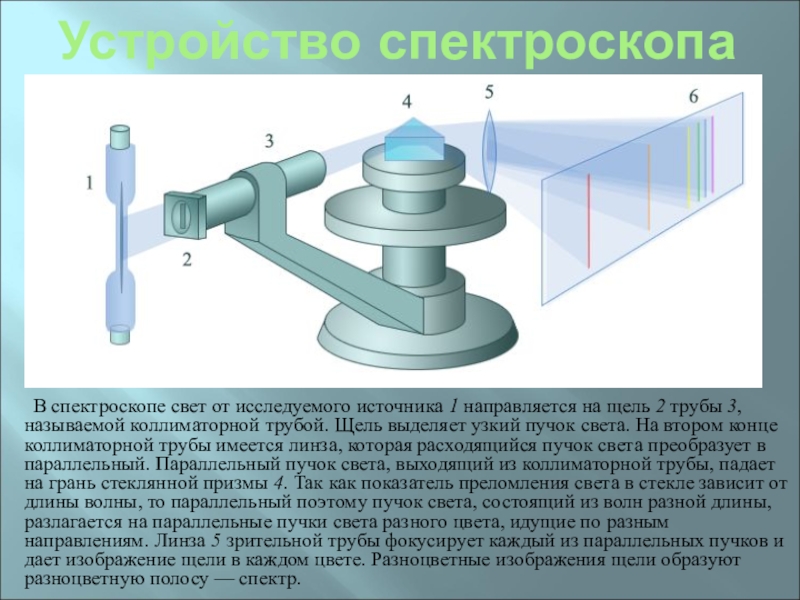

Слайд 12Устройство спектроскопа
В спектроскопе свет от исследуемого

источника 1 направляется на щель 2 трубы 3, называемой коллиматорной трубой. Щель выделяет узкий пучок света. На втором конце коллиматорной трубы имеется линза, которая расходящийся пучок света преобразует в параллельный. Параллельный пучок света, выходящий из коллиматорной трубы, падает на грань стеклянной призмы 4. Так как показатель преломления света в стекле зависит от длины волны, то параллельный поэтому пучок света, состоящий из волн разной длины, разлагается на параллельные пучки света разного цвета, идущие по разным направлениям. Линза 5 зрительной трубы фокусирует каждый из параллельных пучков и дает изображение щели в каждом цвете. Разноцветные изображения щели образуют разноцветную полосу — спектр.

Устройство спектроскопа     В спектроскопе свет от исследуемого источника 1 направляется на щель 2

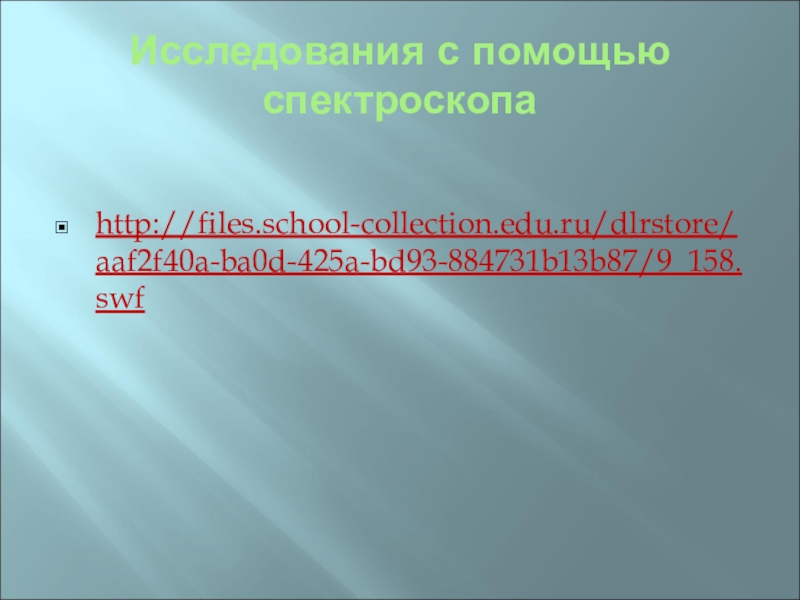

Слайд 13Исследования с помощью спектроскопа
http://files.school-collection.edu.ru/dlrstore/aaf2f40a-ba0d-425a-bd93-884731b13b87/9_158.swf

Исследования с помощью спектроскопаhttp://files.school-collection.edu.ru/dlrstore/aaf2f40a-ba0d-425a-bd93-884731b13b87/9_158.swf

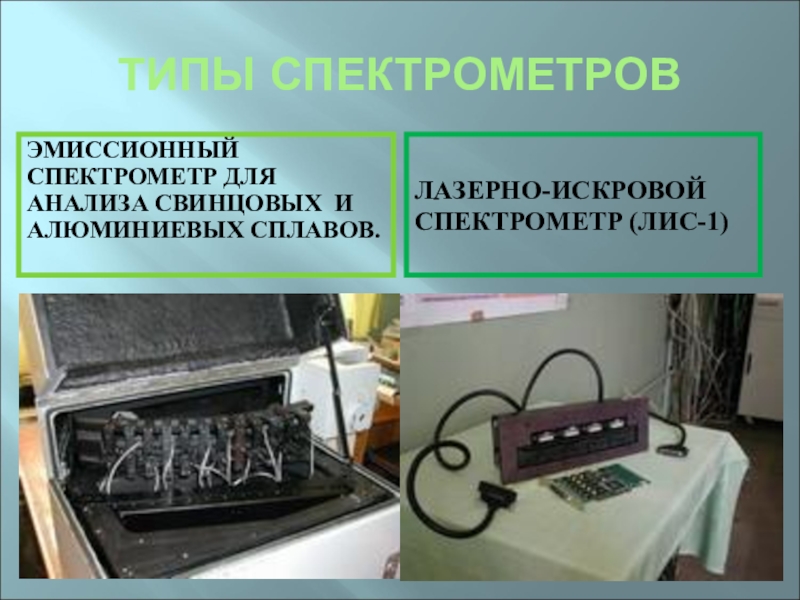

Слайд 14ТИПЫ СПЕКТРОМЕТРОВ
ЭМИССИОННЫЙ СПЕКТРОМЕТР ДЛЯ АНАЛИЗА СВИНЦОВЫХ И АЛЮМИНИЕВЫХ СПЛАВОВ.
ЛАЗЕРНО-ИСКРОВОЙ СПЕКТРОМЕТР (ЛИС-1)

ТИПЫ СПЕКТРОМЕТРОВЭМИССИОННЫЙ СПЕКТРОМЕТР ДЛЯ АНАЛИЗА СВИНЦОВЫХ И АЛЮМИНИЕВЫХ СПЛАВОВ. ЛАЗЕРНО-ИСКРОВОЙ СПЕКТРОМЕТР (ЛИС-1)

Слайд 15
Спектр можно наблюдать через окуляр, используемый в качестве лупы. Если нужно

получить фотографию спектра, то фотопленку или фотопластинку помещают в том месте, где получается действительное изображение спектра. Прибор для фотографирования спектров называется спектрографом.
Спектр можно наблюдать через окуляр, используемый в качестве лупы. Если нужно получить фотографию спектра, то фотопленку или

Слайд 16

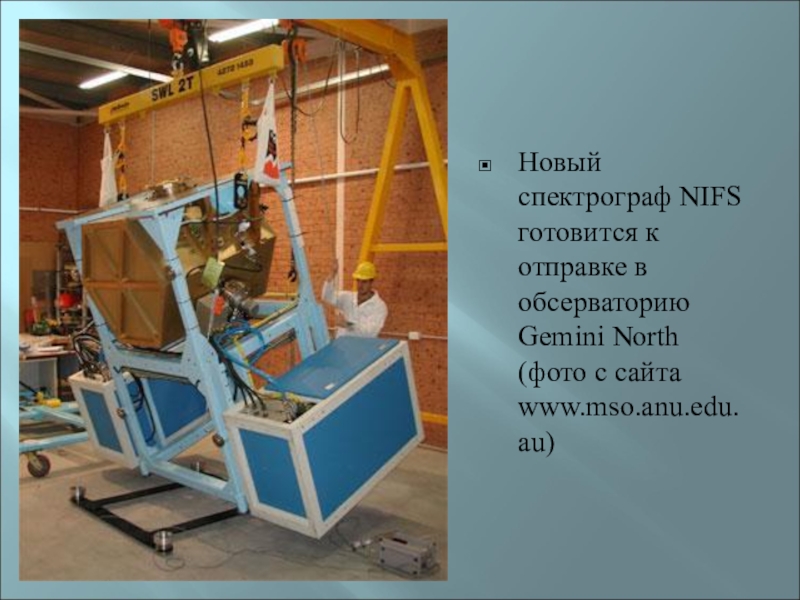

Новый спектрограф NIFS готовится к отправке в обсерваторию Gemini North (фото

с сайта www.mso.anu.edu.au)

Новый спектрограф NIFS готовится к отправке в обсерваторию Gemini North (фото с сайта www.mso.anu.edu.au)

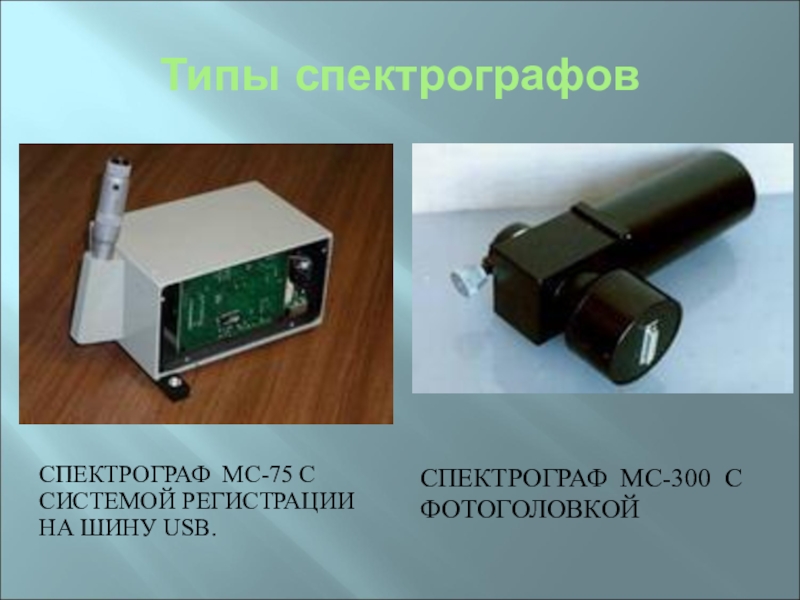

Слайд 17Типы спектрографов
СПЕКТРОГРАФ  МС-75 С  СИСТЕМОЙ РЕГИСТРАЦИИ НА ШИНУ USB.
СПЕКТРОГРАФ  МС-300  С

ФОТОГОЛОВКОЙ
Типы спектрографовСПЕКТРОГРАФ  МС-75 С  СИСТЕМОЙ РЕГИСТРАЦИИ НА ШИНУ USB.СПЕКТРОГРАФ  МС-300  С ФОТОГОЛОВКОЙ

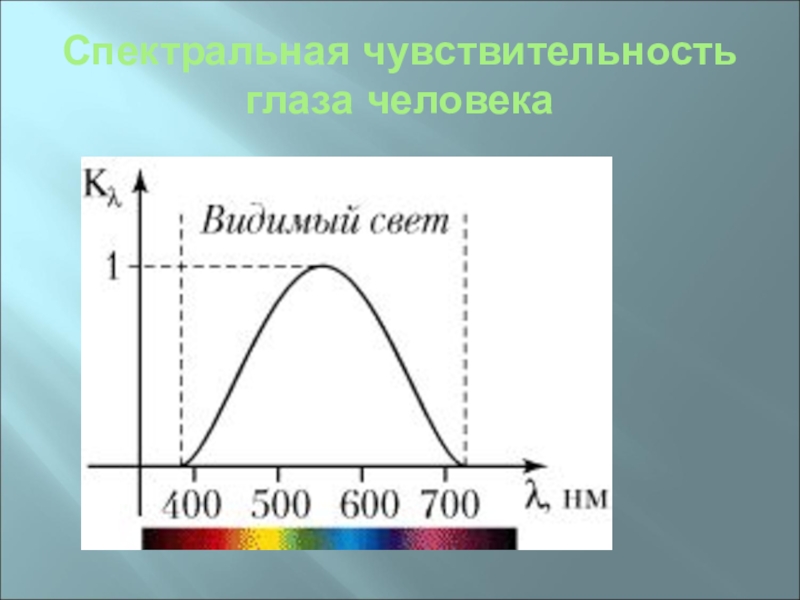

Слайд 18Спектральная чувствительность глаза человека

Спектральная чувствительность глаза человека

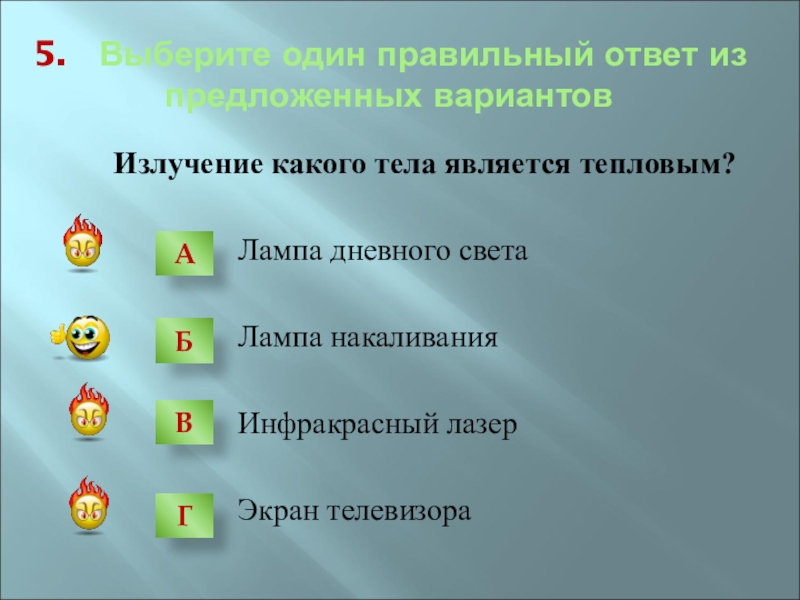

Слайд 195. Выберите один правильный ответ из предложенных вариантов
Излучение какого

тела является тепловым?

Лампа дневного света

Лампа накаливания

Инфракрасный лазер

Экран телевизора

А

Б

В

Г

5.  Выберите один правильный ответ из предложенных вариантов Излучение какого тела является тепловым?

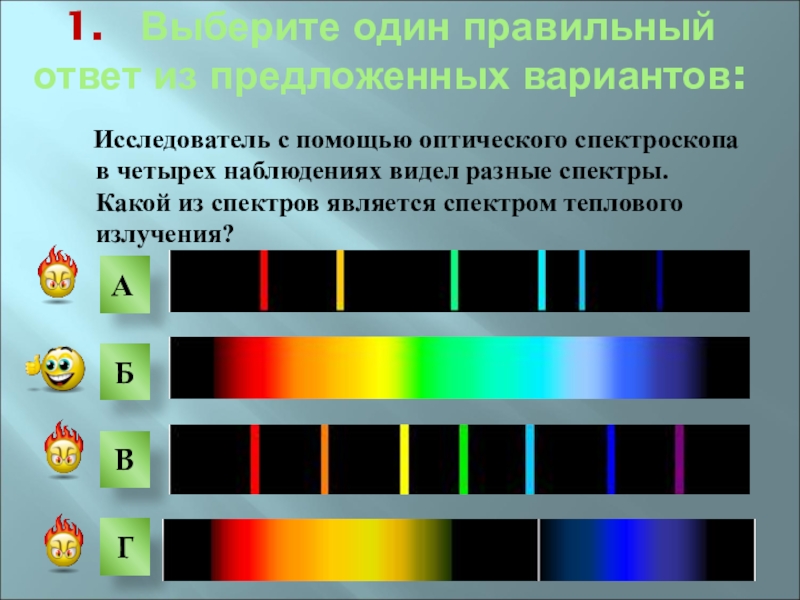

Слайд 20 Исследователь с помощью оптического спектроскопа в четырех наблюдениях

видел разные спектры. Какой из спектров является спектром теплового излучения?









1. Выберите один правильный ответ из предложенных вариантов:

А

Б

В

Г

Исследователь с помощью оптического спектроскопа в четырех наблюдениях видел разные спектры. Какой из спектров

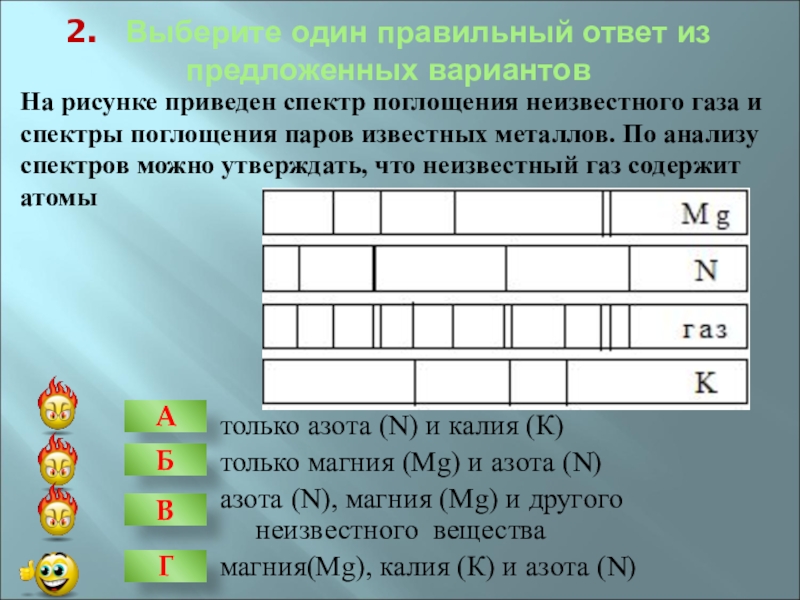

Слайд 212. Выберите один правильный ответ из предложенных вариантов
только азота (N)

и калия (К)
только магния (Mg) и азота (N)
азота (N), магния (Mg) и другого неизвестного вещества
магния(Mg), калия (К) и азота (N)

На рисунке приведен спектр поглощения неизвестного газа и спектры поглощения паров известных металлов. По анализу спектров можно утверждать, что неизвестный газ содержит атомы

А

Б

В

Г

2.  Выберите один правильный ответ из предложенных вариантовтолько азота (N) и калия (К)только магния (Mg) и

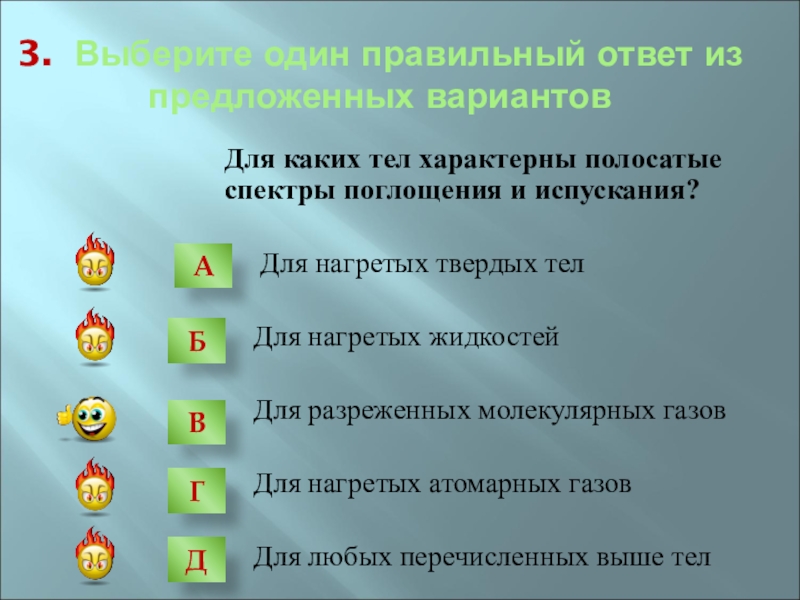

Слайд 223. Выберите один правильный ответ из предложенных вариантов
Для

каких тел характерны полосатые спектры поглощения и испускания?

Для нагретых твердых тел

Для нагретых жидкостей

Для разреженных молекулярных газов

Для нагретых атомарных газов

Для любых перечисленных выше тел


А

Г

Д

В

Б

3. Выберите один правильный ответ из предложенных вариантов   Для каких тел характерны полосатые спектры поглощения

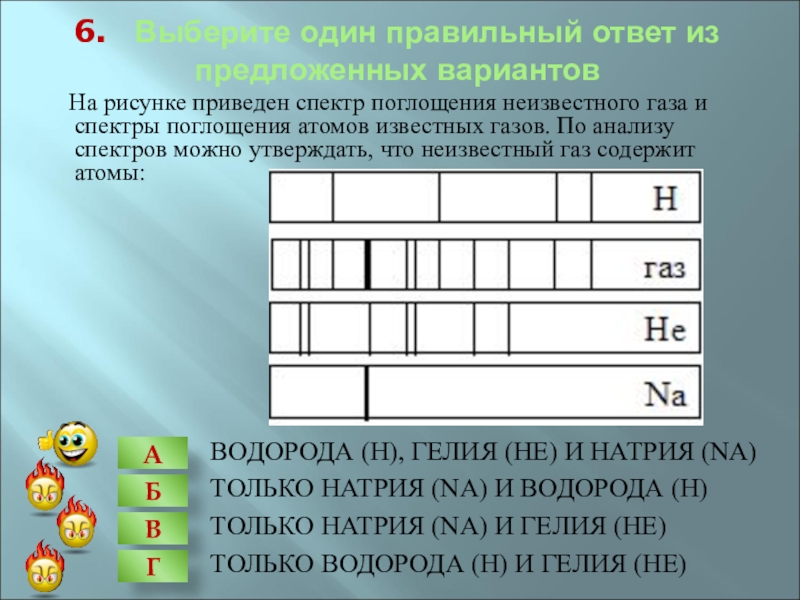

Слайд 236. Выберите один правильный ответ из предложенных вариантов

ВОДОРОДА (Н), ГЕЛИЯ (НЕ) И НАТРИЯ (NA)
ТОЛЬКО НАТРИЯ (NA) И ВОДОРОДА (Н)
ТОЛЬКО НАТРИЯ (NA) И ГЕЛИЯ (НЕ)
ТОЛЬКО ВОДОРОДА (Н) И ГЕЛИЯ (НЕ)

На рисунке приведен спектр поглощения неизвестного газа и спектры поглощения атомов известных газов. По анализу спектров можно утверждать, что неизвестный газ содержит атомы:

А

Б

В

Г

6.  Выберите один правильный ответ из предложенных вариантов    ВОДОРОДА (Н), ГЕЛИЯ (НЕ) И

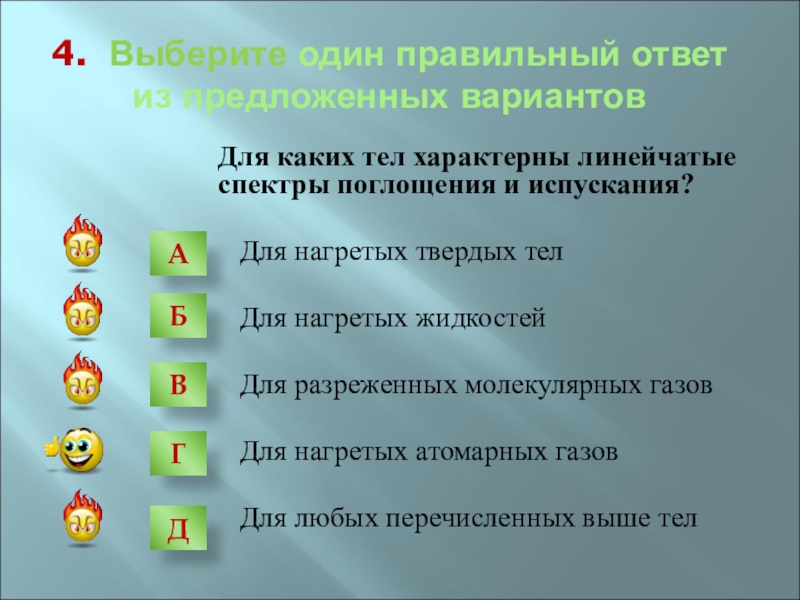

Слайд 244. Выберите один правильный ответ из предложенных вариантов
Для

каких тел характерны линейчатые спектры поглощения и испускания?

Для нагретых твердых тел

Для нагретых жидкостей

Для разреженных молекулярных газов

Для нагретых атомарных газов

Для любых перечисленных выше тел

А

Б

В

Г

Д

4. Выберите один правильный ответ из предложенных вариантов   Для каких тел характерны линейчатые спектры поглощения
