Презентация, доклад по физике сила Лоренца (11 класс)
Содержание
- 1. Презентация по физике сила Лоренца (11 класс)
- 2. СИЛА, ДЕЙСТВУЮЩАЯ НА ЭЛЕКТРИЧЕСКИЙ ЗАРЯД В МАГНИТНОМ
- 3. Если скорость движения заряда совпадает v ⇈
- 4. ДВИЖЕНИЕ ЗАРЯЖЕННОЙ ЧАСТИЦЫ В ОДНОРОДНОМ МАГНИТНОМ ПОЛЕ.
- 5. Масс-спектрографМасс-спектрограф – прибор, позволяющий разделять заряженные частицы по их удельным зарядам.RVBк вакуумному насосуфотопластинкаисточник частиц
- 6. Масс-спектрограф
- 7. Слайд 7
- 8. Слайд 8

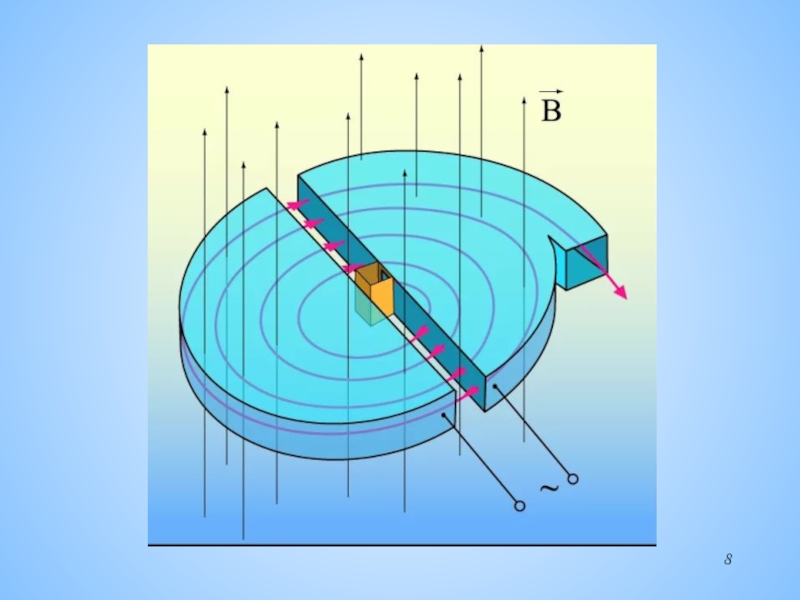

- 9. Циклотрон
- 10. Синхрофазотрон Синхрофазотрон - это ускоритель, построенный
- 11. 2.2. Скорость частицы и магнитная индукция образуют
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Электронно-лучевая трубка
- 16. Узкий пучок одинаково заряженных частиц, влетающих в
- 17. 3. ДВИЖЕНИЕ ЭЛЕКТРОНОВ В ПОПЕРЕЧНОМ ЭЛЕКТРИЧЕСКОМ И
- 18. Угoл, нa кoтopый oтклoнитcя пyчoк мaгнитным пoлeм:Общee
СИЛА, ДЕЙСТВУЮЩАЯ НА ЭЛЕКТРИЧЕСКИЙ ЗАРЯД В МАГНИТНОМ ПОЛЕ. I=jS=qnvS j= qnv – плотность тока; – скорость зарядов; n – концентрация зарядов;nSdl = N – количество зарядов в элементе объема Sdl Сила Лоренца - сила, действующая на единичный

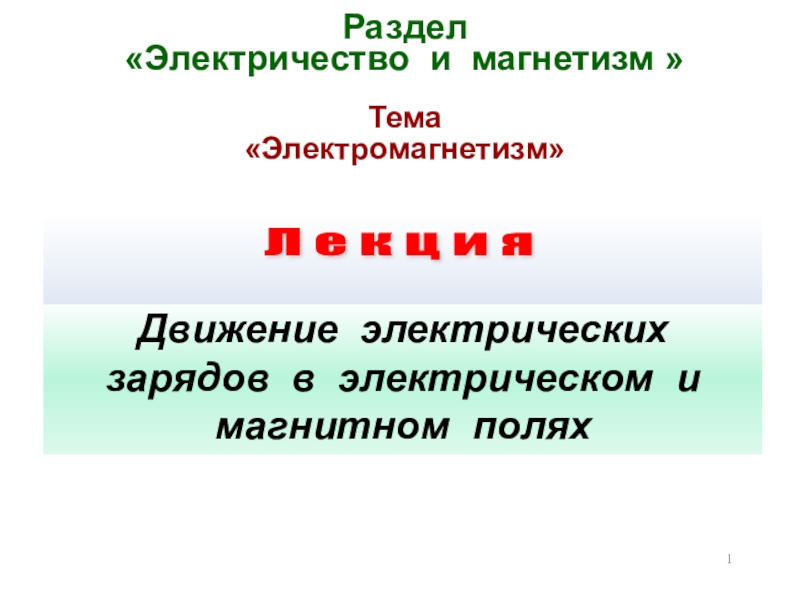

Слайд 1Раздел
«Электричество и магнетизм »
Тема
«Электромагнетизм»
Движение электрических зарядов в электрическом и магнитном полях
Л

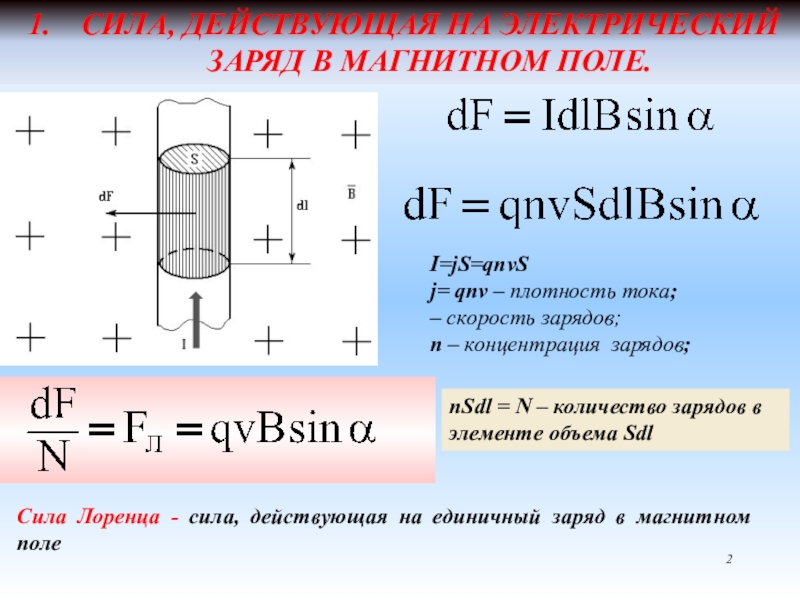

Слайд 2
СИЛА, ДЕЙСТВУЮЩАЯ НА ЭЛЕКТРИЧЕСКИЙ ЗАРЯД В МАГНИТНОМ ПОЛЕ.
I=jS=qnvS
j= qnv
– плотность тока;
– скорость зарядов;
n – концентрация зарядов;
– скорость зарядов;
n – концентрация зарядов;
nSdl = N – количество зарядов в элементе объема Sdl
Сила Лоренца - сила, действующая на единичный заряд в магнитном поле

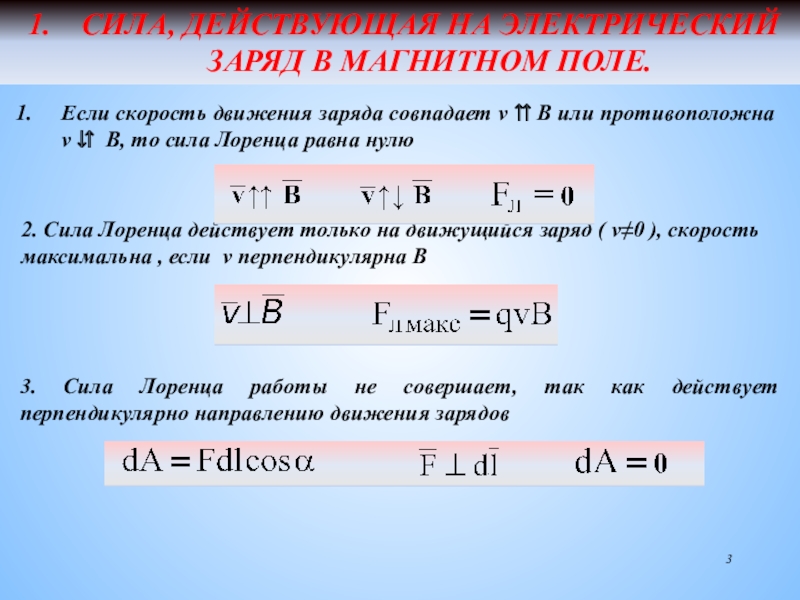

Слайд 3
Если скорость движения заряда совпадает v ⇈ В или противоположна v
⇵ В, то сила Лоренца равна нулю
3. Сила Лоренца работы не совершает, так как действует перпендикулярно направлению движения зарядов
СИЛА, ДЕЙСТВУЮЩАЯ НА ЭЛЕКТРИЧЕСКИЙ ЗАРЯД В МАГНИТНОМ ПОЛЕ.
2. Cила Лоренца действует только на движущийся заряд ( v≠0 ), скорость максимальна , если v перпендикулярна В

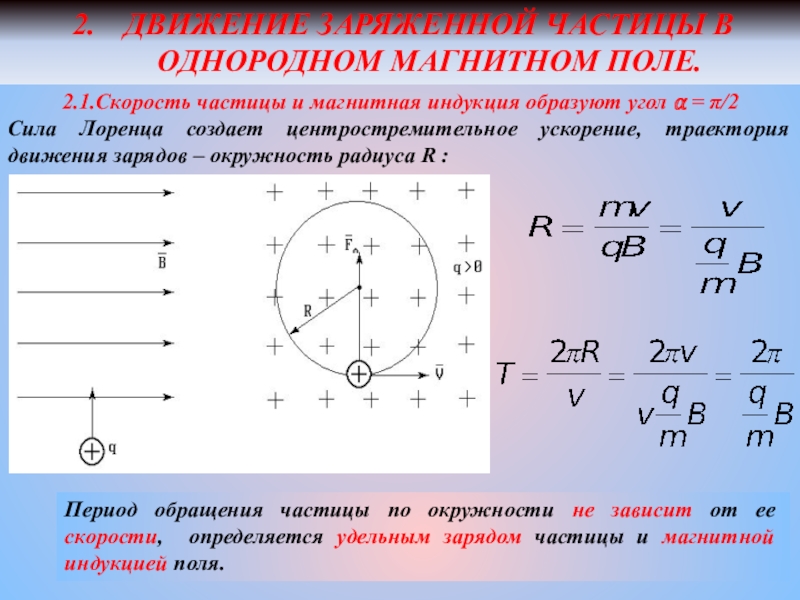

Слайд 4
ДВИЖЕНИЕ ЗАРЯЖЕННОЙ ЧАСТИЦЫ В ОДНОРОДНОМ МАГНИТНОМ ПОЛЕ.
2.1.Скорость частицы и магнитная
индукция образуют угол α = π/2
Сила Лоренца создает центростремительное ускорение, траектория движения зарядов – окружность радиуса R :
Сила Лоренца создает центростремительное ускорение, траектория движения зарядов – окружность радиуса R :
Период обращения частицы по окружности не зависит от ее скорости, определяется удельным зарядом частицы и магнитной индукцией поля.

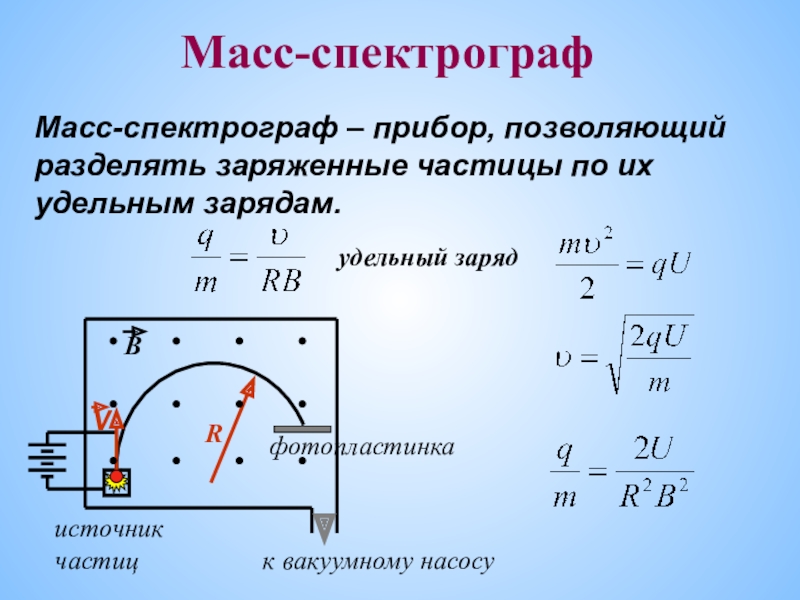

Слайд 5Масс-спектрограф
Масс-спектрограф – прибор, позволяющий разделять заряженные частицы по их удельным зарядам.
R
V
B
к
вакуумному насосу
фотопластинка
источник частиц

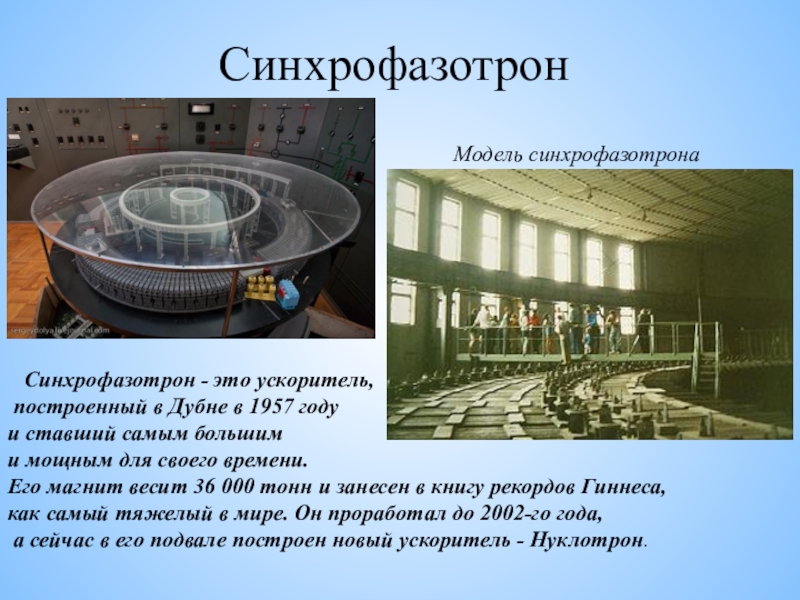

Слайд 10Синхрофазотрон
Синхрофазотрон - это ускоритель,
построенный в Дубне в 1957
году
и ставший самым большим
и мощным для своего времени.
Его магнит весит 36 000 тонн и занесен в книгу рекордов Гиннеса,
как самый тяжелый в мире. Он проработал до 2002-го года,
а сейчас в его подвале построен новый ускоритель - Нуклотрон.
и ставший самым большим
и мощным для своего времени.
Его магнит весит 36 000 тонн и занесен в книгу рекордов Гиннеса,
как самый тяжелый в мире. Он проработал до 2002-го года,
а сейчас в его подвале построен новый ускоритель - Нуклотрон.
Модель синхрофазотрона
Слайд 11
2.2. Скорость частицы и магнитная индукция образуют угол α ≠ π/2
2.
ДВИЖЕНИЕ ЗАРЯЖЕННОЙ ЧАСТИЦЫ В ОДНОРОДНОМ МАГНИТНОМ ПОЛЕ.

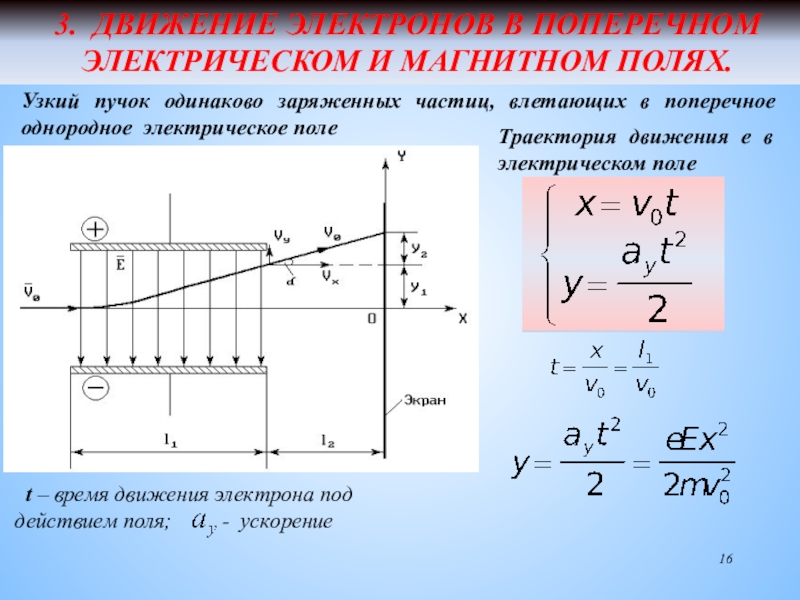

Слайд 16
Узкий пучок одинаково заряженных частиц, влетающих в поперечное однородное электрическое поле
Траектория
движения e в электрическом поле
3. ДВИЖЕНИЕ ЭЛЕКТРОНОВ В ПОПЕРЕЧНОМ ЭЛЕКТРИЧЕСКОМ И МАГНИТНОМ ПОЛЯХ.

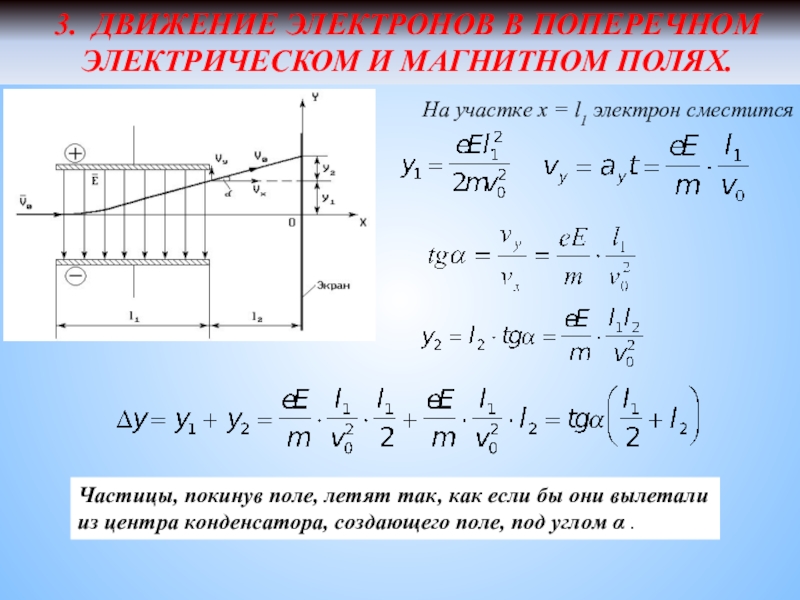

Слайд 17
3. ДВИЖЕНИЕ ЭЛЕКТРОНОВ В ПОПЕРЕЧНОМ ЭЛЕКТРИЧЕСКОМ И МАГНИТНОМ ПОЛЯХ.
Ha
yчacткe x = l1 элeктpoн cмecтитcя
Чacтицы, пoкинyв пoлe, лeтят тaк, кaк ecли бы oни вылeтaли из цeнтpa кoндeнcaтopa, coздaющeгo пoлe, пoд yглoм α .

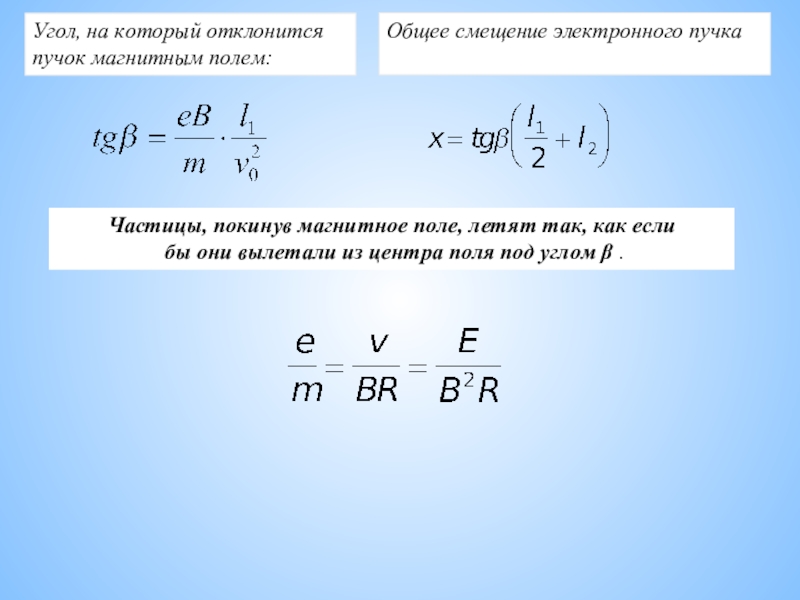

Слайд 18
Угoл, нa кoтopый oтклoнитcя
пyчoк мaгнитным пoлeм:
Общee cмeщeниe элeктpoннoгo пyчкa
Чacтицы,
пoкинyв мaгнитнoe пoлe, лeтят тaк, кaк ecли
бы oни вылeтaли из цeнтpa пoля пoд yглoм β .
бы oни вылeтaли из цeнтpa пoля пoд yглoм β .
