Презентация, доклад по физике Сечения
Содержание
- 1. Презентация по физике Сечения

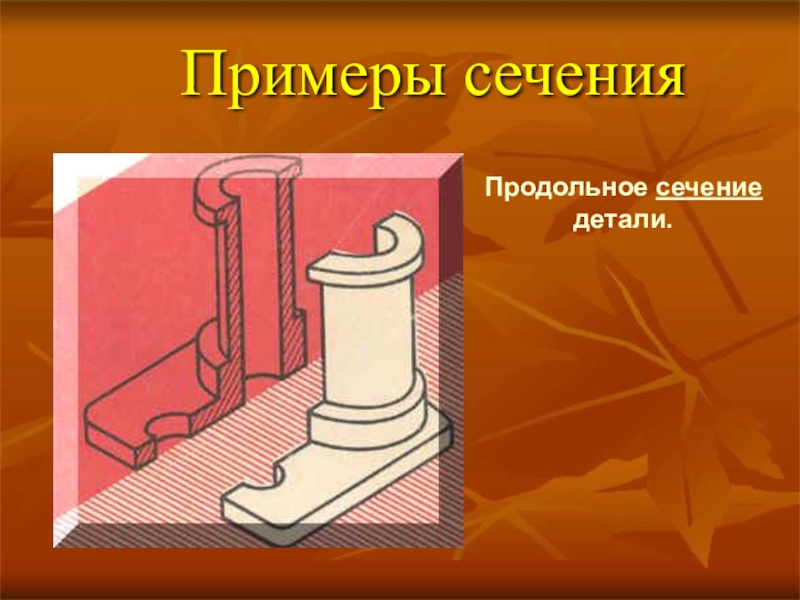

- 2. Примеры сеченияПродольное сечение детали.
- 3. Примеры сеченияЛинкор ‘’Джулио Чезаре’ и его поперечное сечение

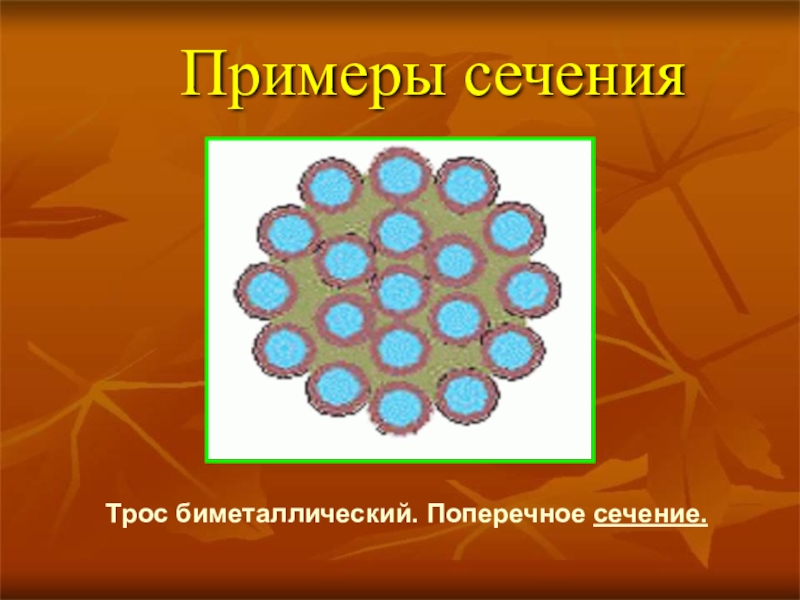

- 4. Примеры сеченияТрос биметаллический. Поперечное сечение.
- 5. Примеры сеченияВид внутрин-ности дома в сечении.
- 6. Примеры сеченияПлан крепости. Сечение по пер-вому этажу.
- 7. Примеры сеченияПропорции тела по Золотому сечению, в шаре ‘Золотого сечения’.
- 8. ОПРЕДЕЛЕНИЕ Сечением поверхности геометрических тел плоскостью
- 9. Пример След
- 10. ПризмаПлоскость основанияСекущая плоскостьТри данные точки на боковых ребрахСечение
- 11. Секущая плоскость пересекает грани многогранника по прямым,
- 12. ABCDKLMNFGШаг 1: Разрезаем грани KLBA и
- 13. ABCDKLMNFGШаг2: Ищем след секущей плоскости на плоскости
- 14. ABCDKLMNFGШаг3: Делаем разрезы на других гранях
- 15. ABCDKLMNFGШаг4: Выделяем сечение многогранникаВсе разрезы образовали
- 16. ЗАДАЧИ НА ПОСТРОЕНИЕСЕЧЕНИЙ
- 17. Сечения тетраэдра и параллелепипеда
- 18. АВСSЗадача 1. Построить сечение плоскостью, проходящей через
- 19. Пояснения к построению:1. Соединяем точки K и
- 20. Задача 3. Построить сечение плоскостью, проходящей через
- 21. Задача 4. Построить сечение плоскостью, проходящей через
- 22. Задача 4. Построить сечение плоскостью, проходящей через
- 23. Задача 4. Построить сечение плоскостью, проходящей через
- 24. Задача 4. Построить сечение плоскостью, проходящей через
- 25. Задача 4. Построить сечение плоскостью, проходящей через
- 26. Задача 4. Построить сечение плоскостью, проходящей через
- 27. Задача 4. Построить сечение плоскостью, проходящей через
- 28. Задача 4. Построить сечение плоскостью, проходящей через
- 29. Задача 4. Построить сечение плоскостью, проходящей через
- 30. Задача 4. Построить сечение плоскостью, проходящей через
- 31. Задача 4. Построить сечение плоскостью, проходящей через
- 32. Задача 4. Построить сечение плоскостью, проходящей через
- 33. Задача 4. Построить сечение плоскостью, проходящей через
- 34. Задача 4. Построить сечение плоскостью, проходящей через
- 35. Задача 4. Построить сечение плоскостью, проходящей через
- 36. Задача 4. Построить сечение плоскостью, проходящей через
- 37. Задача 4. Построить сечение плоскостью, проходящей через
- 38. Задача 4. Построить сечение плоскостью, проходящей через
- 39. Задача 4. Построить сечение плоскостью, проходящей через
- 40. Задача 4. Построить сечение плоскостью, проходящей через
- 41. Задача 4. Построить сечение плоскостью, проходящей через
- 42. Задача 4. Построить сечение плоскостью, проходящей через
- 43. Задача 4. Построить сечение плоскостью, проходящей через
- 44. Задача 4. Построить сечение плоскостью, проходящей через
- 45. Задача 4. Построить сечение плоскостью, проходящей через
- 46. Задача 4. Построить сечение плоскостью, проходящей через
- 47. Задача 4. Построить сечение плоскостью, проходящей через
- 48. Задача 4. Построить сечение плоскостью, проходящей через
- 49. Задача 4. Построить сечение плоскостью, проходящей через
- 50. Задача 4. Построить сечение плоскостью, проходящей через
- 51. Задача 4. Построить сечение плоскостью, проходящей через
- 52. Задача 4. Построить сечение плоскостью, проходящей через
- 53. Задача 4. Построить сечение плоскостью, проходящей через
- 54. Задача 4. Построить сечение плоскостью, проходящей через
- 55. Задача 4. Построить сечение плоскостью, проходящей через
- 56. Задача 4. Построить сечение плоскостью, проходящей через
- 57. Задача 4. Построить сечение плоскостью, проходящей через
- 58. Задача 4. Построить сечение плоскостью, проходящей через
- 59. Задача 4. Построить сечение плоскостью, проходящей через
- 60. Задача 4. Построить сечение плоскостью, проходящей через
- 61. АВСSЗадача 5. Построить сечение плоскостью, проходящей через данные точки К, М, Р, Р∈АВСКМРПостроение:
- 62. АВСSЗадача 5. Построить сечение плоскостью, проходящей через
- 63. САМОСТОЯТЕЛЬНАЯ РАБОТА
- 64. Спасибо за внимание!
Слайд 8ОПРЕДЕЛЕНИЕ
Сечением поверхности геометрических тел плоскостью называется плоская фигура, полученная
Слайд 11
Секущая плоскость пересекает грани многогранника по прямым, а точнее по отрезкам
Так как секущая плоскость идет непрерывно, то разрезы образуют замкнутую фигуру-многоугольник.
Полученный таким образом многоугольник и будет сечением тела.
Слайд 12
A
B
C
D
K
L
M
N
F
G

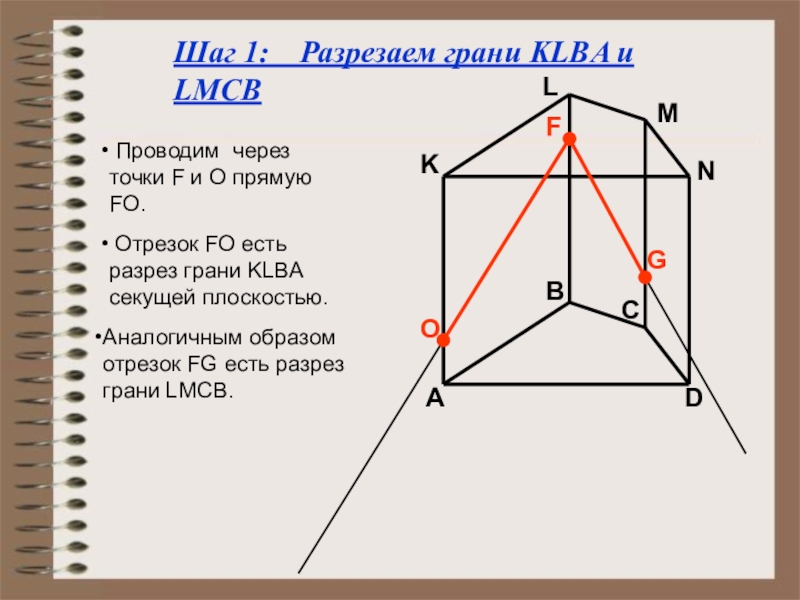

Шаг 1: Разрезаем грани KLBA и LMCB
Проводим через точки
O
Отрезок FO есть разрез грани KLBA секущей плоскостью.
Аналогичным образом отрезок FG есть разрез грани LMCB.
Слайд 13
A
B
C
D
K
L
M
N
F
G

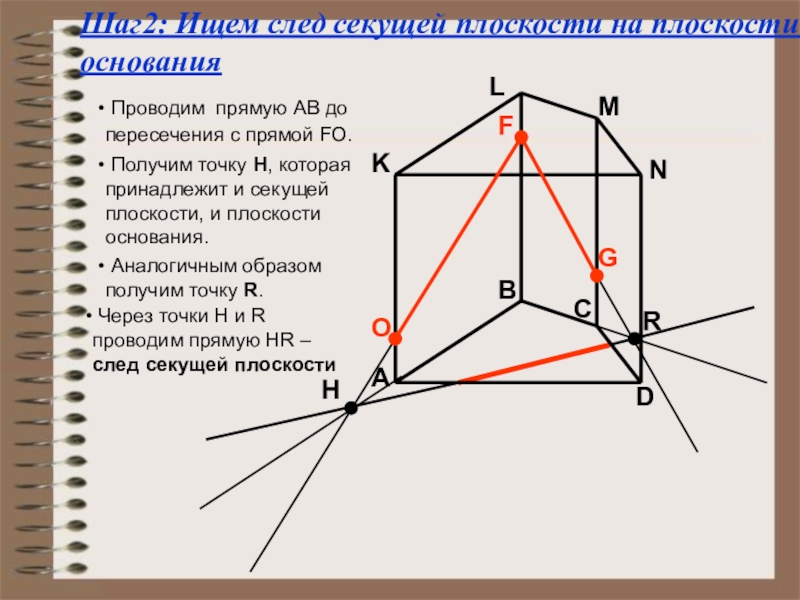

Шаг2: Ищем след секущей плоскости на плоскости основания
Проводим прямую АВ
O
Получим точку H, которая принадлежит и секущей плоскости, и плоскости основания.
Аналогичным образом получим точку R.
Через точки H и R проводим прямую HR – след секущей плоскости
Слайд 14
A
B
C
D
K
L
M
N
F
G

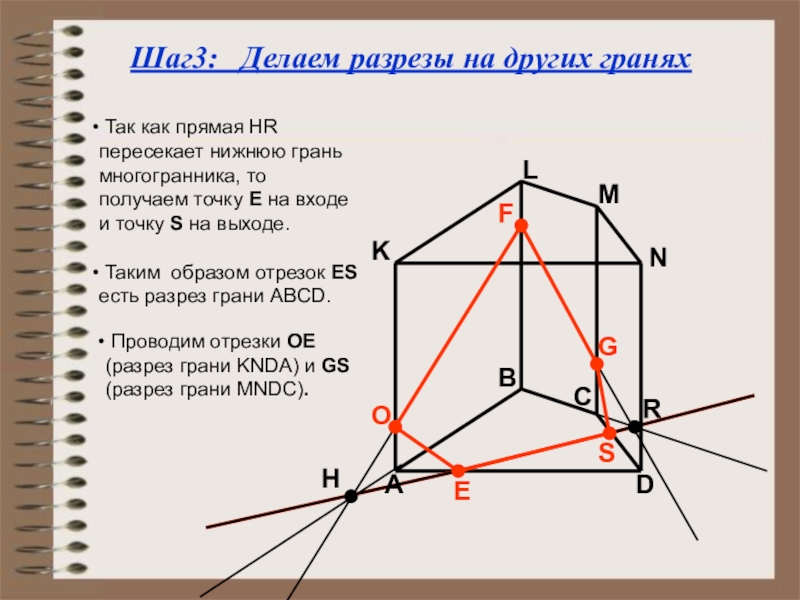

Шаг3: Делаем разрезы на других гранях
Так как прямая HR
O
Таким образом отрезок ES есть разрез грани ABCD.
Проводим отрезки ОЕ (разрез грани KNDA) и GS (разрез грани MNDC).
Слайд 15
A
B
C
D
K
L
M
N
F
G
Шаг4: Выделяем сечение многогранника
Все разрезы образовали пятиугольник OFGSE, который и
O

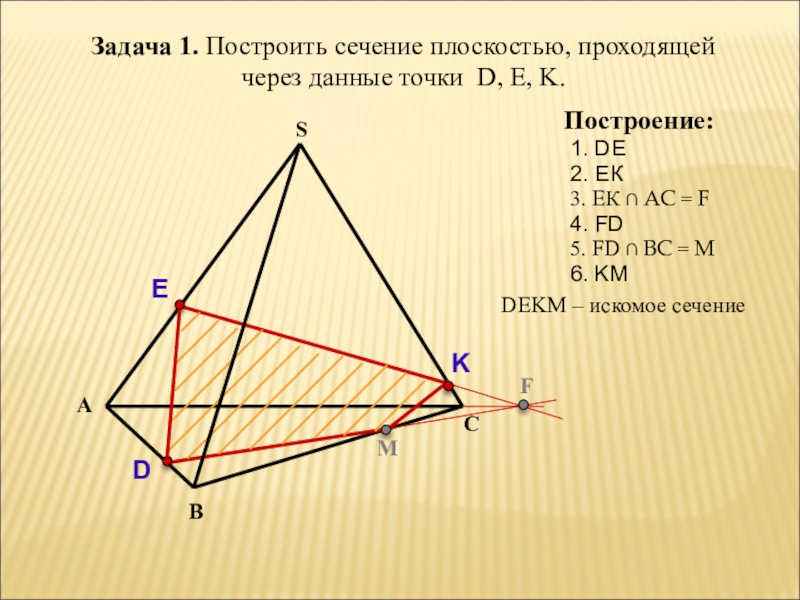

Слайд 18А
В
С
S
Задача 1. Построить сечение плоскостью, проходящей через данные точки D, Е,
D
E
K
M
F
Построение:
2. ЕК
3. ЕК ∩ АС = F
4. FD
5. FD ∩ BС = M
6. KM
1. DE
DЕKМ – искомое сечение
Слайд 19Пояснения к построению:
1. Соединяем точки K и F, принадлежащие одной плоскости
Задача 2. Построить сечение плоскостью, проходящей через данные точки Е, F, K.
К
L
М
Построение:
1. KF
2. FE
3. FE ∩ АB = L
EFKNM – искомое сечение
F
E
N
4. LN ║ FK
6. EM
5. LN ∩ AD = M
7. KN
Пояснения к построению:
2. Соединяем точки F и E, принадлежащие одной плоскости АА1В1В.
Пояснения к построению:
3. Прямые FE и АВ, лежащие в одной плоскости АА1В1В, пересекаются в точке L .
Пояснения к построению:
4. Проводим прямую LN параллельно FK (если секущая плоскость пересекает противоположные грани, то она пересекает их по параллельным отрезкам).
Пояснения к построению:
5. Прямая LN пересекает ребро AD в точке M.
Пояснения к построению:
6. Соединяем точки Е и М, принадлежащие одной плоскости АА1D1D.
Пояснения к построению:
7. Соединяем точки К и N, принадлежащие одной плоскости ВСС1В1.
Слайд 20Задача 3. Построить сечение плоскостью, проходящей через точки К, L, М.
К
L
М
Построение:
1.
2. ML ∩ D1А1 = E
3. EK
МLFKPG – искомое сечение
F
E
N
P
G
T
4. EK ∩ А1B1 = F
6. LM ∩ D1D = N
5. LF
7. ЕK ∩ D1C1 = T
8. NT
9. NT ∩ DC = G
NT ∩ CC1 = P
10. MG
11. PK
Слайд 21
Задача 4. Построить сечение плоскостью, проходящей через точки Т, Н, М,
Н
Т
М
Построение:
1. НМ
1. МТ
1. Н1. НT
Выберите верный вариант:

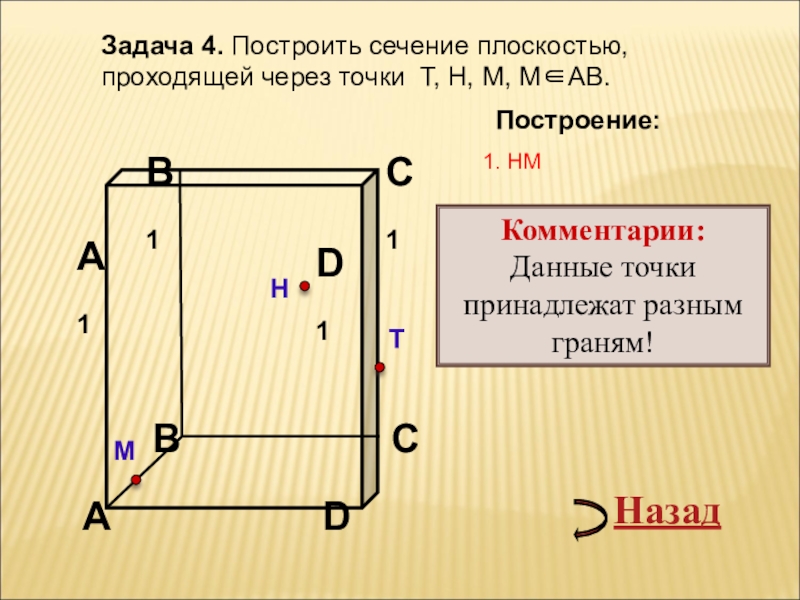

Слайд 22
Задача 4. Построить сечение плоскостью, проходящей через точки Т, Н, М,
Н
Т
М
Построение:
1. НМ
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 23
Задача 4. Построить сечение плоскостью, проходящей через точки Т, Н, М,
Н
Т
М
Построение:
1. МT
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 24Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ 2. НТ ∩ D2. НТ ∩ DС2. НТ ∩ DС 2. НТ ∩ DС =2. НТ ∩ DС = 2. НТ ∩ DС = Е
2. НТ ∩ 2. НТ ∩ B2. НТ ∩ BС2. НТ ∩ BС 2. НТ ∩ BС =2. НТ ∩ BС = 2. НТ ∩ BС = Е
Выберите верный вариант:

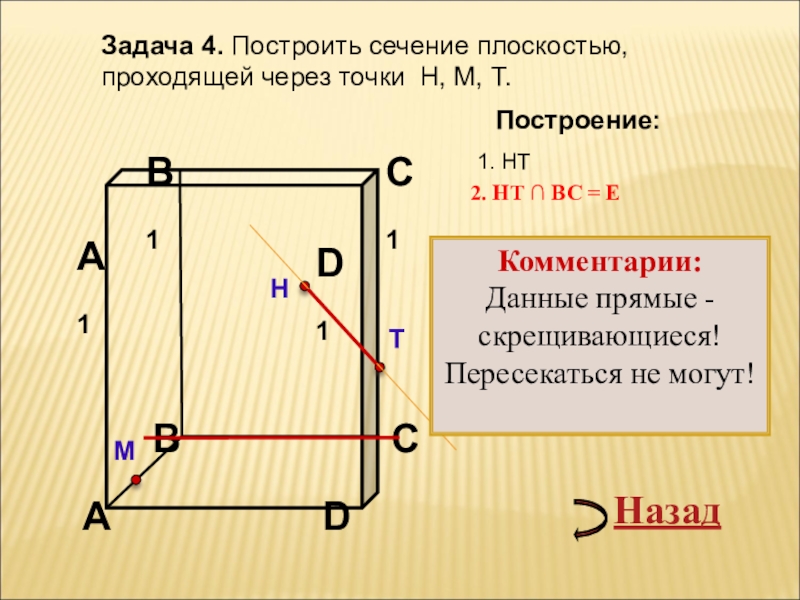

Слайд 25
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ ВС = Е
Назад
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Слайд 26
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = Е
Е
3. ME 3. ME ∩ 3. ME ∩ AA1 = = F
3. ME 3. ME ∩ 3. ME ∩ B3. ME ∩ BС3. ME ∩ BС 3. ME ∩ BС =3. ME ∩ BС = F
3. ME 3. ME ∩ 3. ME ∩ CC1 = = F
Выберите верный вариант:
Слайд 27
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
3. ME ∩ AA1 = F
2. НТ ∩ DС = E
E
Назад
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!

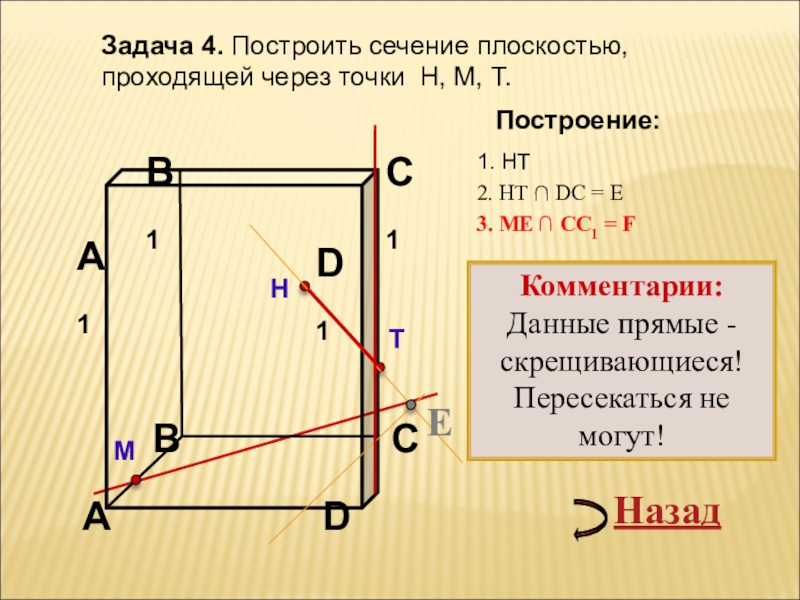

Слайд 28
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
3. ME ∩ CC1 = F
2. НТ ∩ DС = E
E
Назад
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Слайд 29
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. НF
4. ТF
4. МТ
Выберите верный вариант:

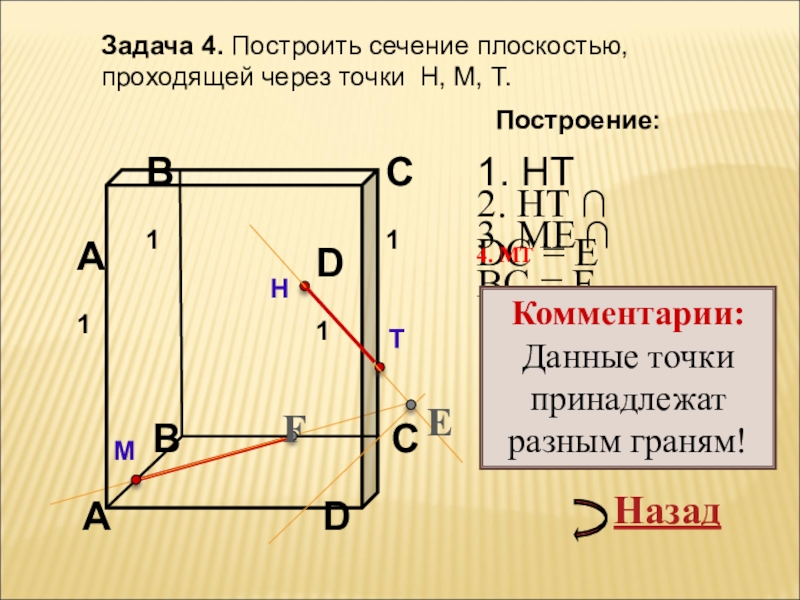

Слайд 30
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. НF
Комментарии:
Данные точки принадлежат разным граням!
Назад

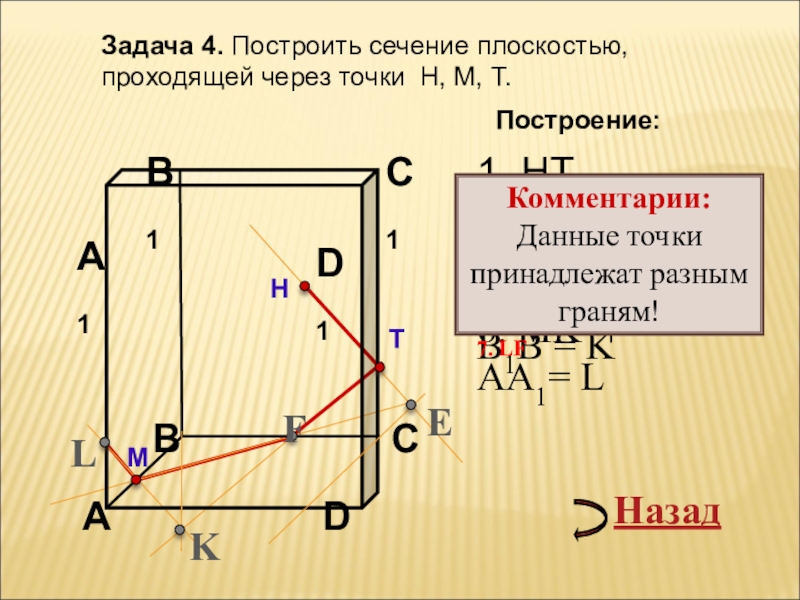

Слайд 31
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. MT
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 32
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF F ∩ А1 АА А =А = K
5. ТF F ∩ В1ВВ В =В = K
Выберите верный вариант:

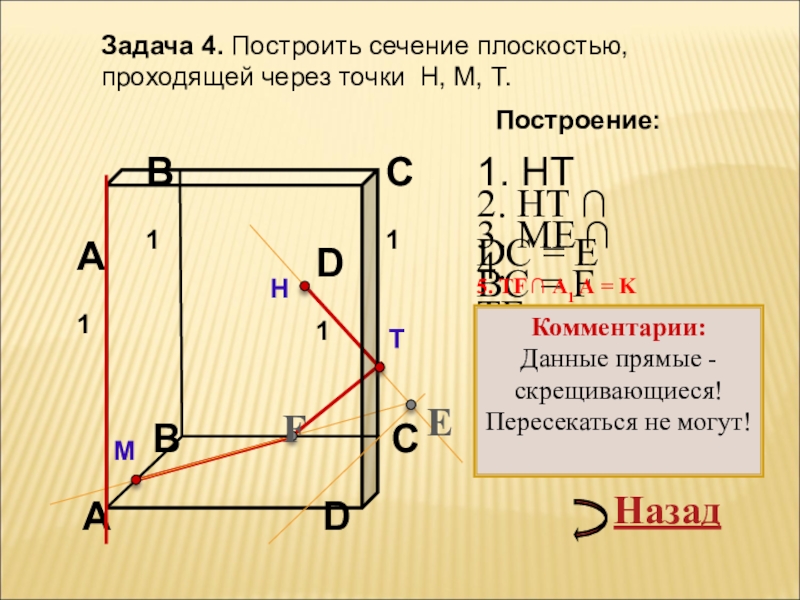

Слайд 33
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ А1 А = K
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Назад
Слайд 34
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK K ∩ АА1== L
6. НK K ∩ АK ∩ АD K ∩ АD =K ∩ АD = L
6. ТK K ∩ АK ∩ АD K ∩ АD =K ∩ АD = L
Выберите верный вариант:
Слайд 35
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. НK ∩ АD = L
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Назад

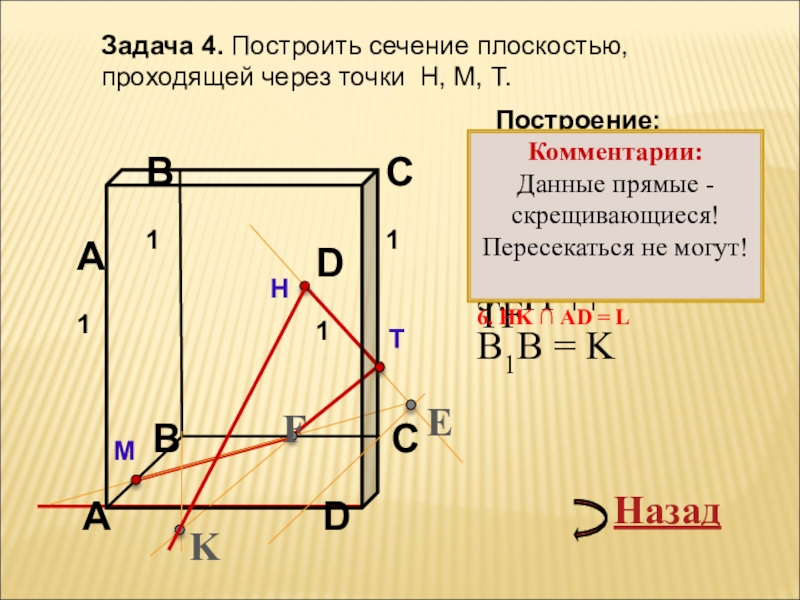

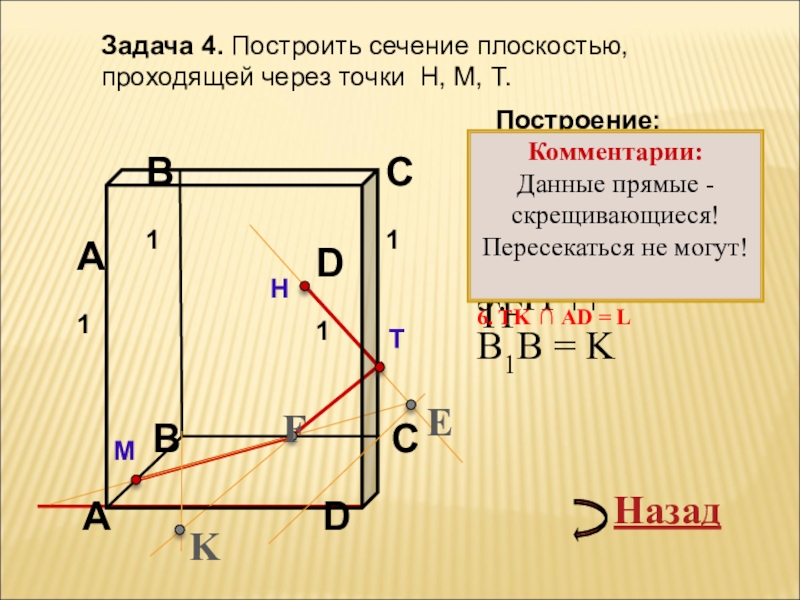

Слайд 36
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. TK ∩ АD = L
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Назад
Слайд 37
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LT
7. LF
7. LH
Выберите верный вариант:
Слайд 38
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LТ
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 39
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LF
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 40
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LН
НТFМL – искомое сечение
Слайд 41
Задача 4. Построить сечение плоскостью, проходящей через точки Т, Н, М,
Н
Т
М
Построение:
1. НМ
1. МТ
1. Н1. НT
Выберите верный вариант:
Слайд 42
Задача 4. Построить сечение плоскостью, проходящей через точки Т, Н, М,
Н
Т
М
Построение:
1. НМ
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 43
Задача 4. Построить сечение плоскостью, проходящей через точки Т, Н, М,
Н
Т
М
Построение:
1. МT
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 44Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ 2. НТ ∩ D2. НТ ∩ DС2. НТ ∩ DС 2. НТ ∩ DС =2. НТ ∩ DС = 2. НТ ∩ DС = Е
2. НТ ∩ 2. НТ ∩ B2. НТ ∩ BС2. НТ ∩ BС 2. НТ ∩ BС =2. НТ ∩ BС = 2. НТ ∩ BС = Е
Выберите верный вариант:
Слайд 45
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ ВС = Е
Назад
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Слайд 46
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = Е
Е
3. ME 3. ME ∩ 3. ME ∩ AA1 = = F
3. ME 3. ME ∩ 3. ME ∩ B3. ME ∩ BС3. ME ∩ BС 3. ME ∩ BС =3. ME ∩ BС = F
3. ME 3. ME ∩ 3. ME ∩ CC1 = = F
Выберите верный вариант:
Слайд 47
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
3. ME ∩ AA1 = F
2. НТ ∩ DС = E
E
Назад
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Слайд 48
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
3. ME ∩ CC1 = F
2. НТ ∩ DС = E
E
Назад
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Слайд 49
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. НF
4. ТF
4. МТ
Выберите верный вариант:
Слайд 50
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. НF
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 51
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. MT
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 52
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF F ∩ А1 АА А =А = K
5. ТF F ∩ В1ВВ В =В = K
Выберите верный вариант:
Слайд 53
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ А1 А = K
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Назад
Слайд 54
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK K ∩ АА1== L
6. НK K ∩ АK ∩ АD K ∩ АD =K ∩ АD = L
6. ТK K ∩ АK ∩ АD K ∩ АD =K ∩ АD = L
Выберите верный вариант:
Слайд 55
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. НK ∩ АD = L
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Назад
Слайд 56
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. TK ∩ АD = L
Комментарии:
Данные прямые - скрещивающиеся!
Пересекаться не могут!
Назад
Слайд 57
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LT
7. LF
7. LH
Выберите верный вариант:
Слайд 58
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LТ
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 59
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LF
Комментарии:
Данные точки принадлежат разным граням!
Назад
Слайд 60
Задача 4. Построить сечение плоскостью, проходящей через точки Н, М, Т.
Н
Т
М
Построение:
1.
2. НТ ∩ DС = E
E
3. ME ∩ ВС = F
F
4. ТF
5. ТF ∩ В1В = K
K
6. МK ∩ АА1= L
L
7. LН
НТFМL – искомое сечение
Слайд 61А
В
С
S
Задача 5. Построить сечение плоскостью, проходящей через данные точки К, М,
К
М
Р
Построение:
Слайд 62А
В
С
S
Задача 5. Построить сечение плоскостью, проходящей через данные точки К, М,
К
М
Р
Е
N
F
Построение:
1. КМ
2. КМ ∩ СА = Е
3. EР
4. ЕР ∩ АВ = F
ЕР ∩ ВC = N
5. МF
6. NК
КМFN – искомое сечение
