Презентация, доклад по физике РАДИО А.С. Попова
Содержание
- 1. Презентация по физике РАДИО А.С. Попова
- 2. Радиоприемник А.С. ПоповаМиронов Михаил Петрович Учитель физики МОУ «Нылгинская СОШ» Увинского района Удмуртской Республики
- 3. А.С.Попов
- 4. Устройство когерераКогерер в грозоотметчике А.С.Попова.( Для наглядности полоски платины раздвинуты)

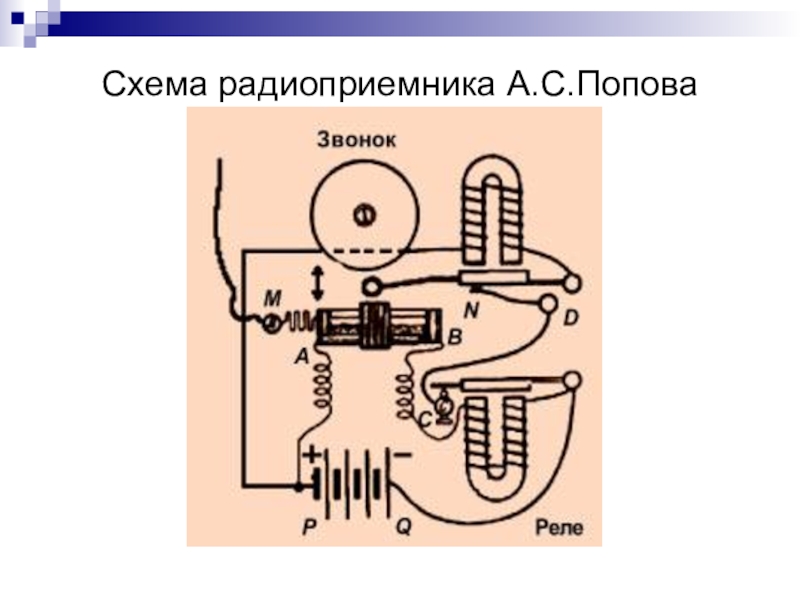

- 5. Схема радиоприемника А.С.Попова
- 6. Исходное состояние приемника А.С.ПоповаМNАPQBCFLЗвонокЕDконтакты Е изначальнозамкнутыконтакты С изначальноразомкнуты

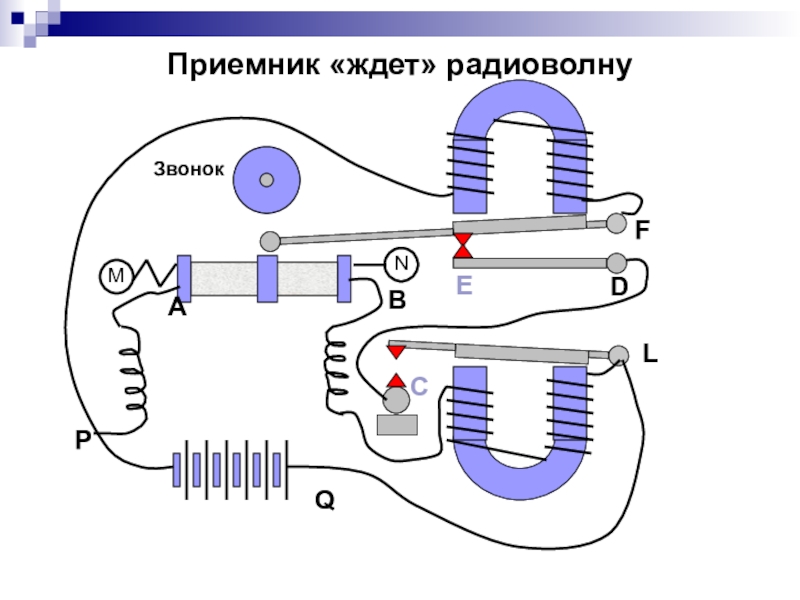

- 7. Приемник «ждет» радиоволнуМNАPQBCFLЗвонокЕD
- 8. Волна достигла приемникаМNАPQBCFLЗвонокЕDВ малой цепи Q-L-B-A-P появляется ток и срабатывает нижнее реле
- 9. Регистрация сигнала МNАPQBCFLЗвонокЕD После замыкания контакта С
- 10. ММNАPQBCFLЗвонокЕDМолоточек звонка ударяет по чашечке звонка и
- 11. Встряхивание когерера и подготовка приемника к новому
- 12. Отключение малой цепиМNАPQBCFLЗвонокЕDПосле встряхивания когерера, его сопротивление
- 13. Приемник готов к регистрации очередной радиоволныМNАPQBCFLЗвонокЕDКогда исчезает
Радиоприемник А.С. ПоповаМиронов Михаил Петрович Учитель физики МОУ «Нылгинская СОШ» Увинского района Удмуртской Республики
Слайд 2Радиоприемник А.С. Попова
Миронов Михаил Петрович
Учитель физики МОУ «Нылгинская СОШ»
Увинского
района Удмуртской Республики

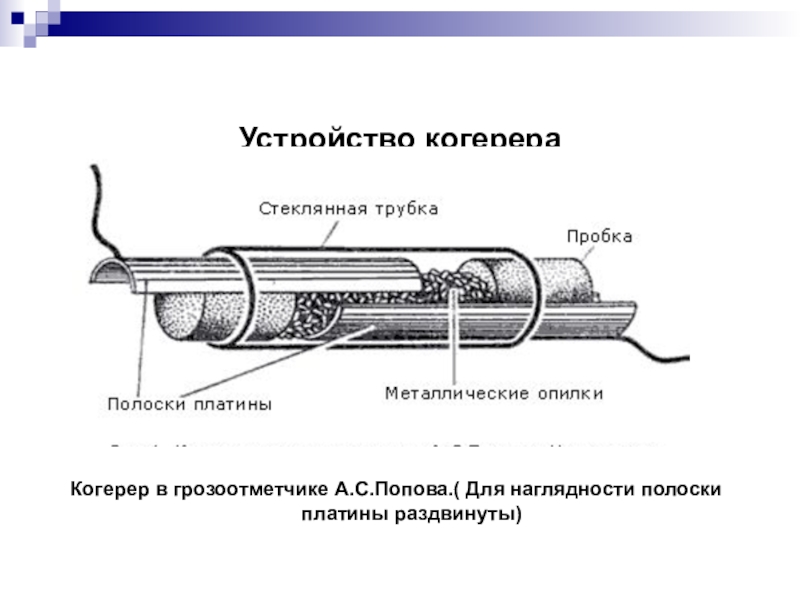

Слайд 4Устройство когерера
Когерер в грозоотметчике А.С.Попова.( Для наглядности полоски платины раздвинуты)
Слайд 6Исходное состояние приемника А.С.Попова
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
контакты Е изначально
замкнуты
контакты С изначально
разомкнуты
Слайд 8Волна достигла приемника
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
В малой цепи Q-L-B-A-P появляется ток и срабатывает нижнее
реле
Слайд 9Регистрация сигнала
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
После замыкания контакта С в большой цепи Q-L-C-D-E-F-P
также появляется ток, и срабатывает верхнее реле

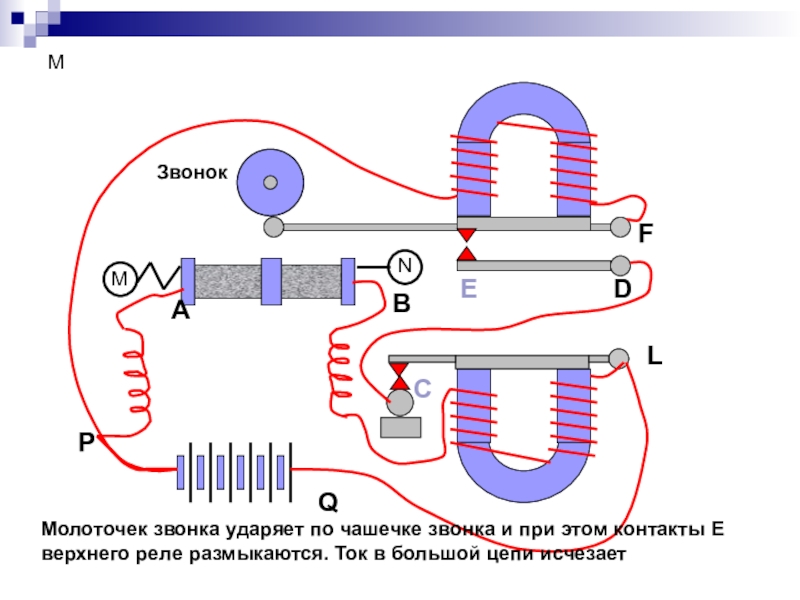

Слайд 10М
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
Молоточек звонка ударяет по чашечке звонка и при этом контакты Е
верхнего реле размыкаются. Ток в большой цепи исчезает
Слайд 11Встряхивание когерера и подготовка приемника к новому циклу
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
Когда исчезает ток в
большой цепи, якорь верхнего реле благодаря своим упругим свойствам возвращается назад и ударяет по когереру

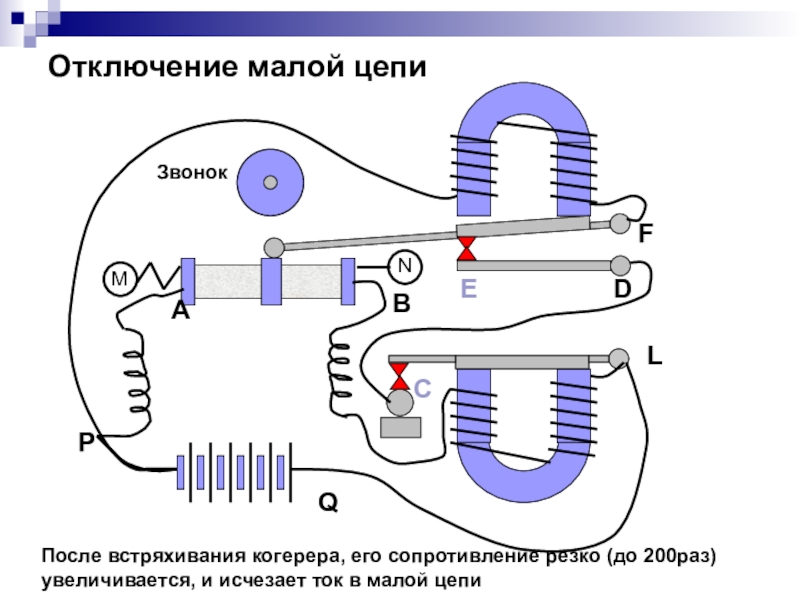

Слайд 12Отключение малой цепи
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
После встряхивания когерера, его сопротивление резко (до 200раз) увеличивается,
и исчезает ток в малой цепи
Слайд 13Приемник готов к регистрации очередной радиоволны
М
N
А
P
Q
B
C
F
L
Звонок
Е
D
Когда исчезает ток в малой цепи,
якорь нижнего реле благодаря своим упругим свойствам возвращается вверх – приемник готов к новому приему.
