Презентация, доклад по физике Работа пара и газа при расширении. Двигатели внутреннего сгорания.(ДВС)
Содержание
- 1. Презентация по физике Работа пара и газа при расширении. Двигатели внутреннего сгорания.(ДВС)
- 2. Домашнее задание1. § 21-22 учебника; вопросы и
- 3. Пар или газ при расширении могут совершать механическую работу.Внутреннюю энергию можно изменить:посредством теплопередачи;посредством совершения работы.
- 4. Слайд 4

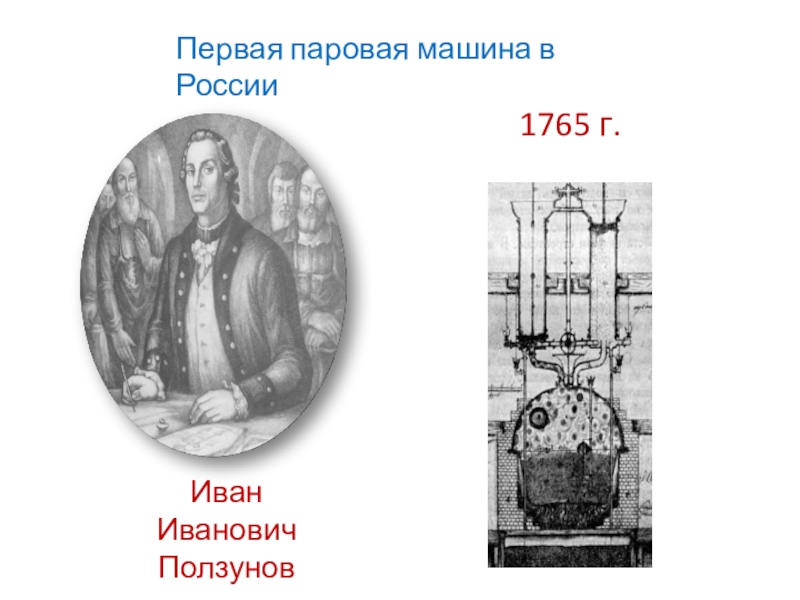

- 5. Первая паровая машина в РоссииИван Иванович Ползунов1765 г.

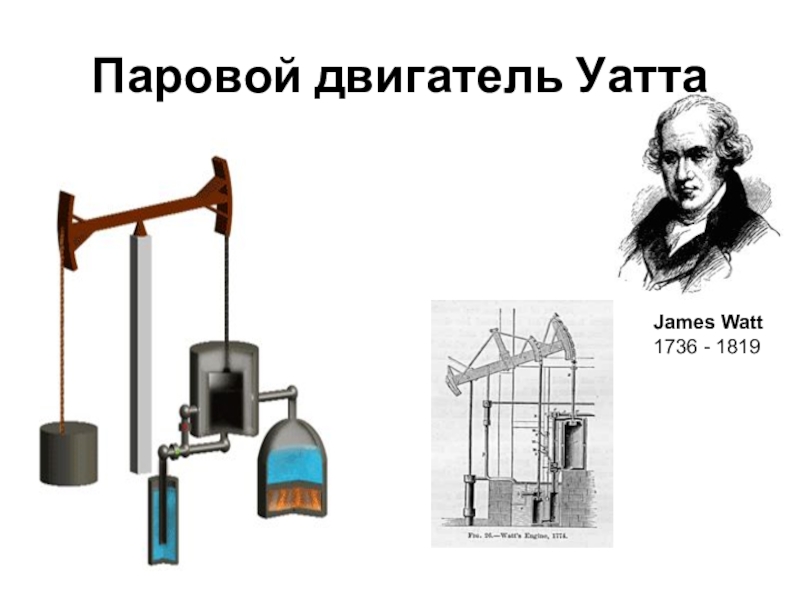

- 6. Паровой двигатель Уатта James Watt 1736 - 1819
- 7. Первые паровозыЕфим и Мирон Черепановы (Россия)Джордж Стефенсон (Англия)
- 8. Сади Карно«Размышление о движущей силе огня и о машинах, способных развивать эту силу»
- 9. При сгорании топлива химическая энергия (потенциальная энергия
- 10. Газ (рабочее тело) расширяется, совершая работу (двигая

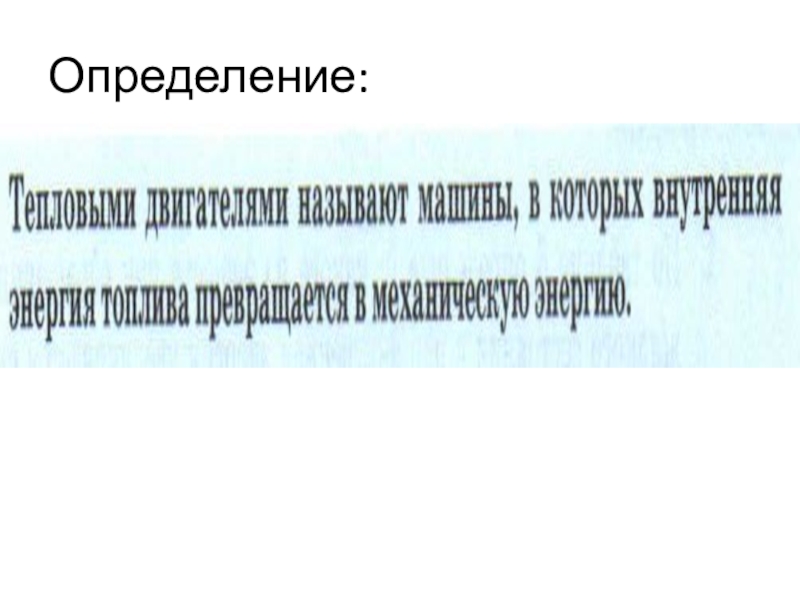

- 11. Определение:

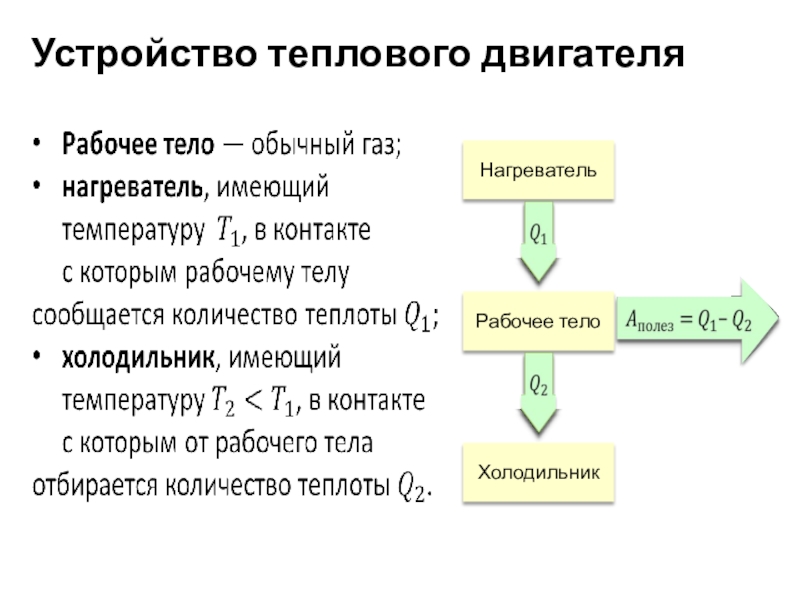

- 12. Устройство теплового двигателя Нагреватель Рабочее тело Холодильник
- 13. Слайд 13
- 14. ДВС – очень распространенный вид теплового двигателя.

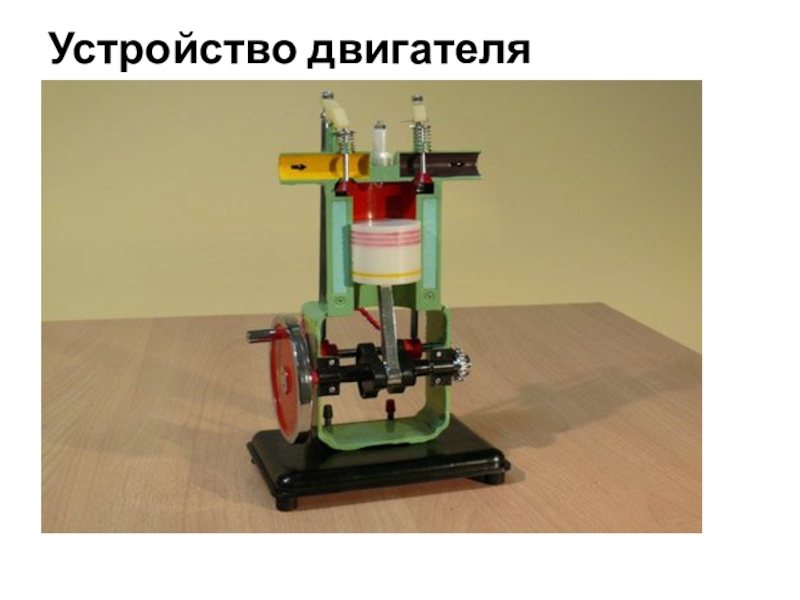

- 15. Устройство двигателя
- 16. Принцип действия ДВС Мертвые точки –Ход поршня –Один такт двигателя
- 17. Схема работы ДВС Мертвые точки – крайние
- 18. 1и 2- клапаны6- свеча3- поршень4 -шатун5- коленчатый вал
- 19. Первый такт: ВпускОткрывается впускной клапан, входит
- 20. Второй такт: СжатиеКлапаны
- 21. Третий такт: Рабочий ход Газы давят
- 22. Четвертый такт: ВыпускПоршень начинает двигаться
- 23. Слайд 23
- 24. Первый ДВСФранцузский избретатель Этьен Ленуар установил ДВС на карете в 1860 году.
- 25. Немецкий изобретатель Отто Николас Аугустин в 1876/78 году построил первый четырёхтактный двигатель
- 26. Готлиб Даймлер1886

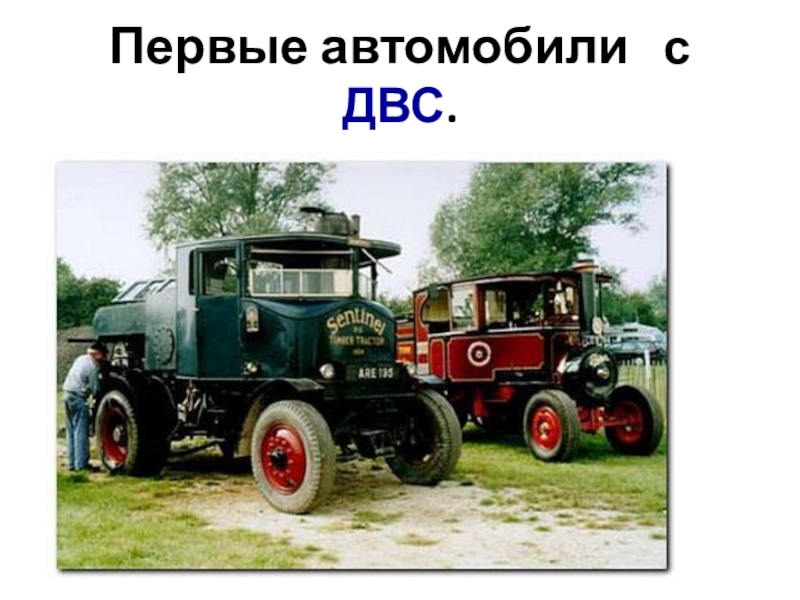

- 27. Первые автомобили с ДВС.
- 28. Слайд 28
- 29. ДВС - дизельРудольф Дизель: "Я иду впереди
- 30. Мерседес Бенц
- 31. Слайд 31
- 32. Слайд 32
- 33. Рабочий ….Коленчатый ….Корпус двигателя внутреннего сгорания (и
- 34. Рабочий ….Коленчатый ….Корпус двигателя внутреннего сгорания (и
Домашнее задание1. § 21-22 учебника; вопросы и задания к параграфу.2. Желающие могут подготовить к следующему уроку доклады или презентацию по темам:«Изобретение автомобиля и паровоза». «Развитие железнодорожного транспорта в России».«Применение тепловых машин в промышленности».

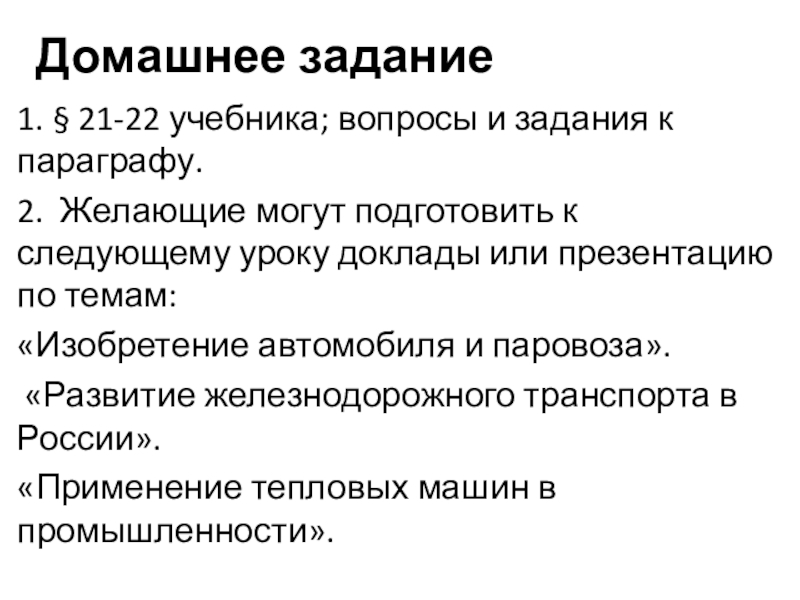

Слайд 2Домашнее задание
1. § 21-22 учебника; вопросы и задания к параграфу.
2. Желающие
могут подготовить к следующему уроку доклады или презентацию по темам:
«Изобретение автомобиля и паровоза».
«Развитие железнодорожного транспорта в России».
«Применение тепловых машин в промышленности».
«Изобретение автомобиля и паровоза».
«Развитие железнодорожного транспорта в России».
«Применение тепловых машин в промышленности».

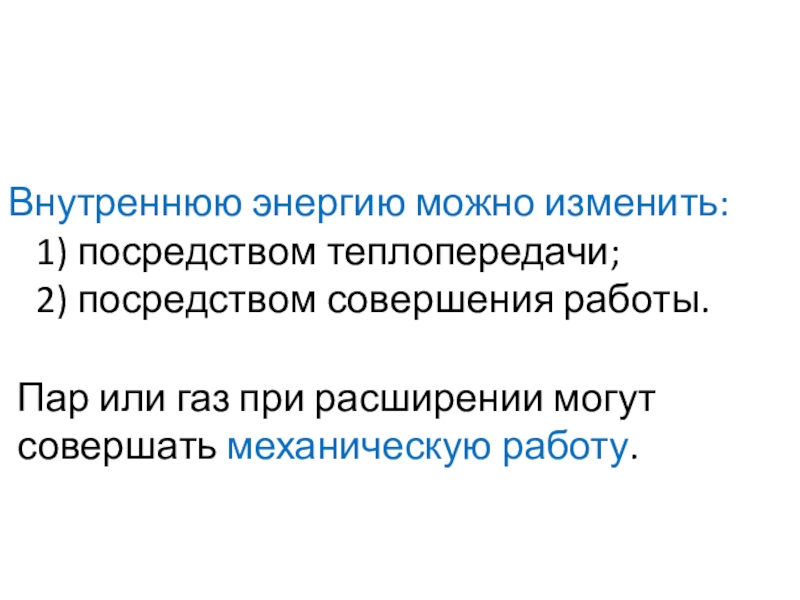

Слайд 3Пар или газ при расширении могут совершать механическую работу.
Внутреннюю энергию можно
изменить:
посредством теплопередачи;
посредством совершения работы.
посредством теплопередачи;
посредством совершения работы.

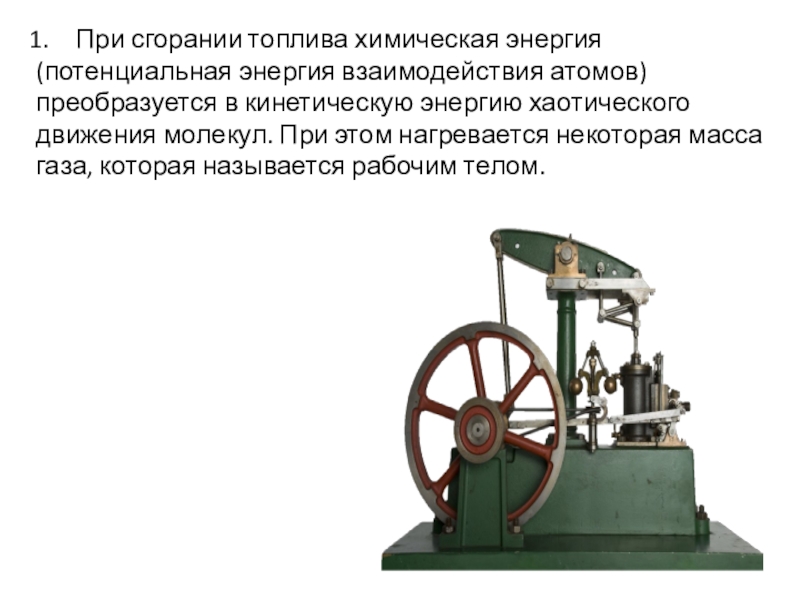

Слайд 9При сгорании топлива химическая энергия
(потенциальная энергия взаимодействия атомов) преобразуется в
кинетическую энергию хаотического движения молекул. При этом нагревается некоторая масса газа, которая называется рабочим телом.

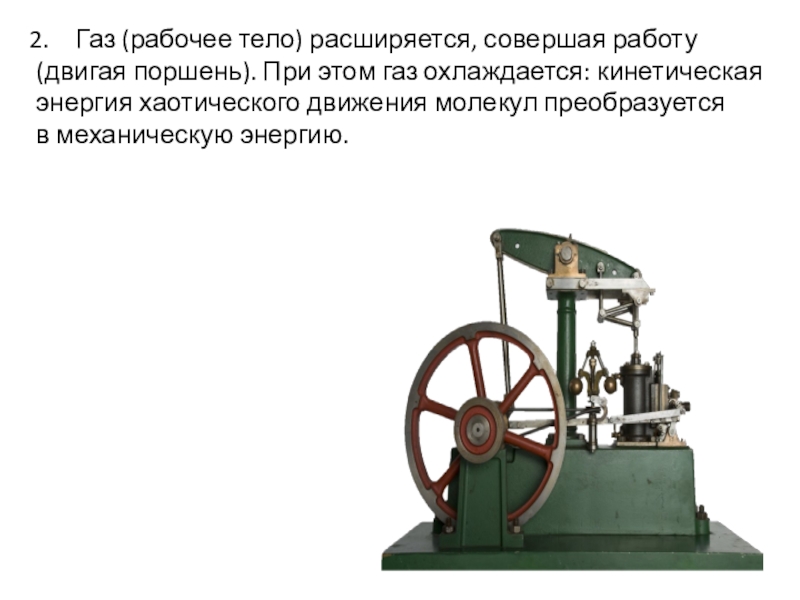

Слайд 10Газ (рабочее тело) расширяется, совершая работу
(двигая поршень). При этом газ
охлаждается: кинетическая энергия хаотического движения молекул преобразуется
в механическую энергию.
в механическую энергию.

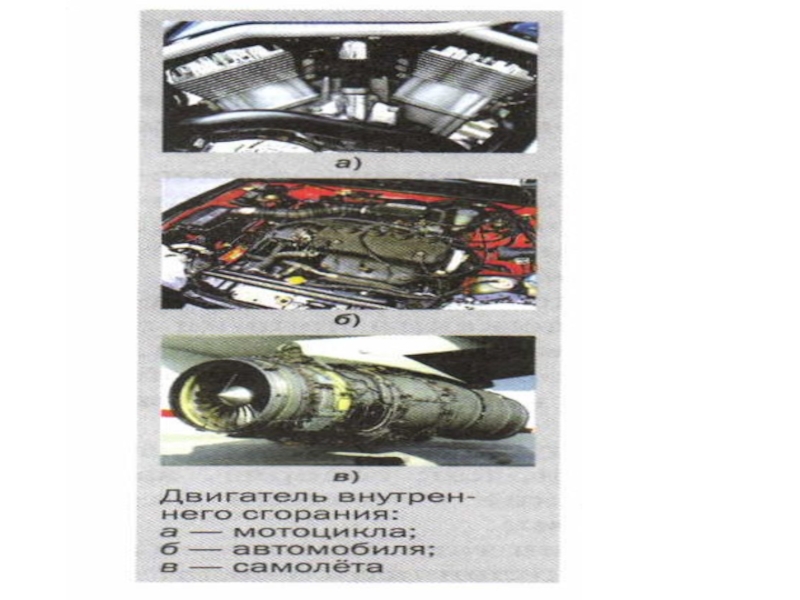

Слайд 14ДВС – очень распространенный вид теплового двигателя. Топливо в нем сгорает
прямо в цилиндре, внутри самого двигателя. Отсюда и происходит название этого двигателя (записать в тетради).
ДВС – работает на жидком топливе (бензин, керосин, нефть) или на горючем газе.
Слайд 17Схема работы ДВС
Мертвые точки – крайние положения поршня в цилиндре.
Ход поршня
– расстояние проходимое поршнем от одной мертвой точки до другой.
Один такт двигателя – один ход поршня, совершающийся за пол-оборота коленчатого вала.(однотактный)
Один такт двигателя – один ход поршня, совершающийся за пол-оборота коленчатого вала.(однотактный)
Слайд 19Первый такт:
Впуск
Открывается впускной клапан, входит горючая смесь, рабочая смесь
занимает весь объем цилиндра, клапан закрывается
Слайд 20 Второй такт:
Сжатие
Клапаны закрыты. Поршень движется вверх,
рабочая смесь сжимается, и при минимальной рабочей смеси происходит воспламенение от искры и быстро сгорает
Слайд 21Третий такт:
Рабочий ход
Газы давят на поршень и толкают
его вниз, температура газа уменьшается. Именно на этом этапе и происходит преобразование части внутренней энергии в механическую. Двигатель совершает работу
Слайд 22Четвертый такт:
Выпуск
Поршень начинает двигаться вверх, открывается выпускной клапан,
и отработанные газы выходят в окружающую среду.
Клапан закрывается
Клапан закрывается

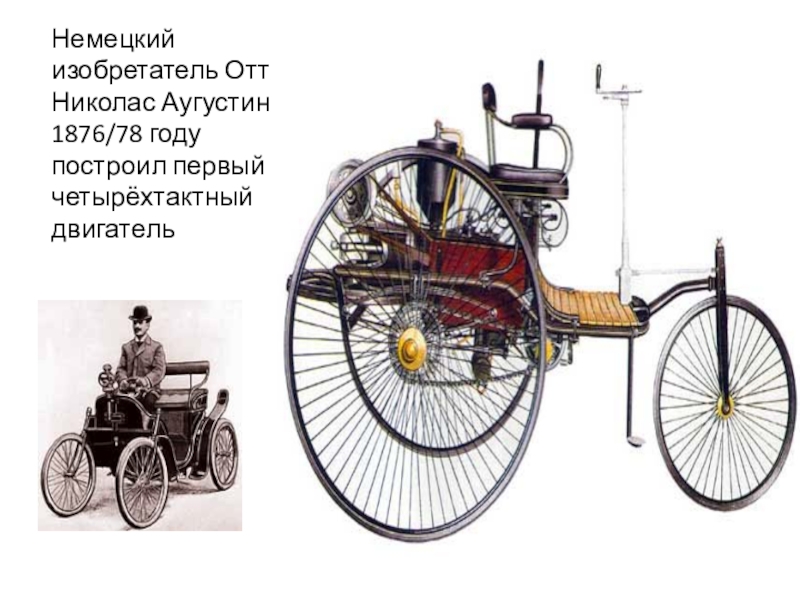

Слайд 25
Немецкий изобретатель Отто Николас Аугустин в 1876/78 году построил первый четырёхтактный
двигатель
Слайд 29ДВС - дизель
Рудольф Дизель: "Я иду впереди лучших умов человечества".
Он
получил патент на свой двигатель 23 февраля 1893.
Слайд 33Рабочий ….
Коленчатый ….
Корпус двигателя внутреннего сгорания (и по форме и по
названию).
Какое еще топливо кроме горючей жидкости часто используется в двигателе внутреннего сгорания?
Устройство, подающее искру в камеру сгорания.
Что соединяет коленчатый вал и поршень?
Рабочая….
Впускной и выпускной….
Тело, перемещающееся внутри цилиндра.
Какое еще топливо кроме горючей жидкости часто используется в двигателе внутреннего сгорания?
Устройство, подающее искру в камеру сгорания.
Что соединяет коленчатый вал и поршень?
Рабочая….
Впускной и выпускной….
Тело, перемещающееся внутри цилиндра.
Кроссворд:
Слайд 34Рабочий ….
Коленчатый ….
Корпус двигателя внутреннего сгорания (и по форме и по
названию).
Какое еще топливо кроме горючей жидкости часто используется в двигателе внутреннего сгорания?
Устройство, подающее искру в камеру сгорания.
Что соединяет коленчатый вал и поршень?
Рабочая….
Впускной и выпускной….
Тело, перемещающееся внутри цилиндра.
Какое еще топливо кроме горючей жидкости часто используется в двигателе внутреннего сгорания?
Устройство, подающее искру в камеру сгорания.
Что соединяет коленчатый вал и поршень?
Рабочая….
Впускной и выпускной….
Тело, перемещающееся внутри цилиндра.
Кроссворд:
