Презентация, доклад по физике Простые механизмы , равновесие, рычаг
Содержание
- 1. Презентация по физике Простые механизмы , равновесие, рычаг
- 2. Я Землю бы мог повернуть рычагом,
- 3. рычаг— простейшее механическое устройство, представляющее собой твёрдое
- 4. Примеры применения
- 5. Простые механизмы Рычаг-блок, воротНаклонная плоскость –клин, винт.
- 6. КлинКлин — простой механизм в виде призмы,
- 7. ВинтВинт — простой механизм. Резьба винта, в

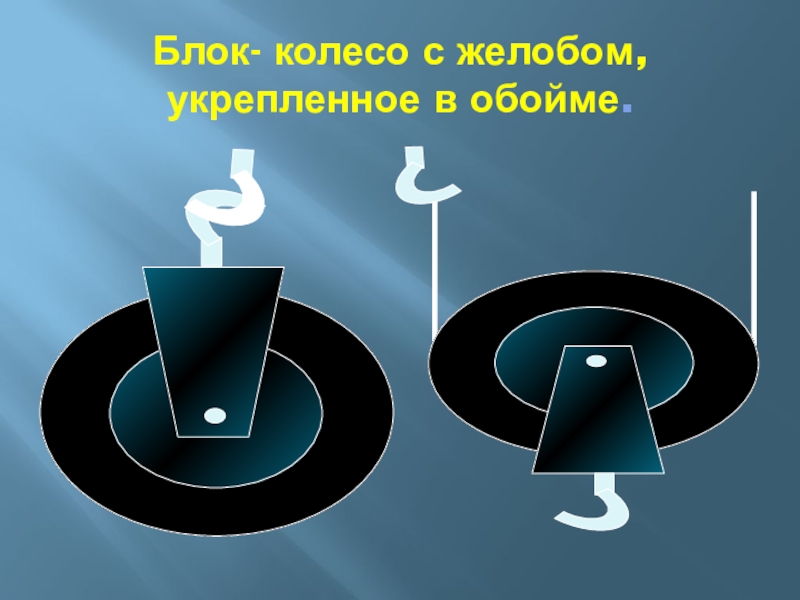

- 8. Блок- колесо с желобом, укрепленное в обойме.
- 9. Неподвижный БлокЕсли ось вращения закреплена (не движется)-
- 10. Подвижный блокЕсли ось вращения не закреплена (движется)-
- 11. Различают рычаги первого и второго рода. Рычаг
- 12. Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.
- 13. Условия равновесия рычагаРычаг находится в равновесии тогда,
- 14. «золотое правило» механики.Во сколько раз выигрываем в силе, во столько же раз проигрываем в расстоянии.
- 15. Физическая величина, равная произведению силы на её
- 16. Продолжите фразы. Рычаг – это…Рычаг находится в
- 17. Момент силы равен…Момент силы измеряется в …Правило
- 18. Самостоятельно: Задание №1
- 19. 0,75 мОтвет: длина второго плеча 0,75 м.
- 20. Индивидуальная работа
- 21. 1. § 55, 56 2. Измерьте с

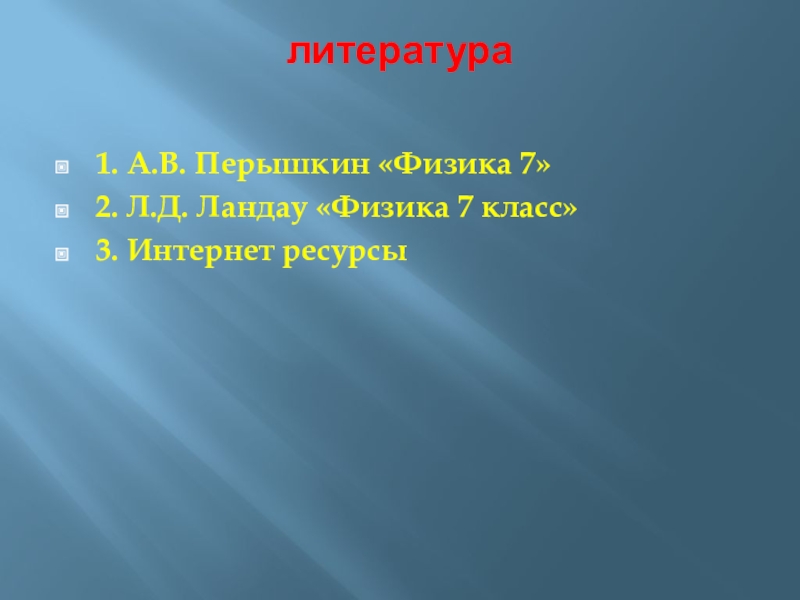

- 22. литература 1. А.В. Перышкин «Физика 7»2. Л.Д. Ландау «Физика 7 класс»3. Интернет ресурсы
Я Землю бы мог повернуть рычагом, лишь дайте мне точку опоры Архимед (287 до н.э.- 212 до н.э.)
Слайд 2
Я Землю бы мог повернуть рычагом, лишь дайте мне точку опоры
Архимед
(287
до н.э.- 212 до н.э.)

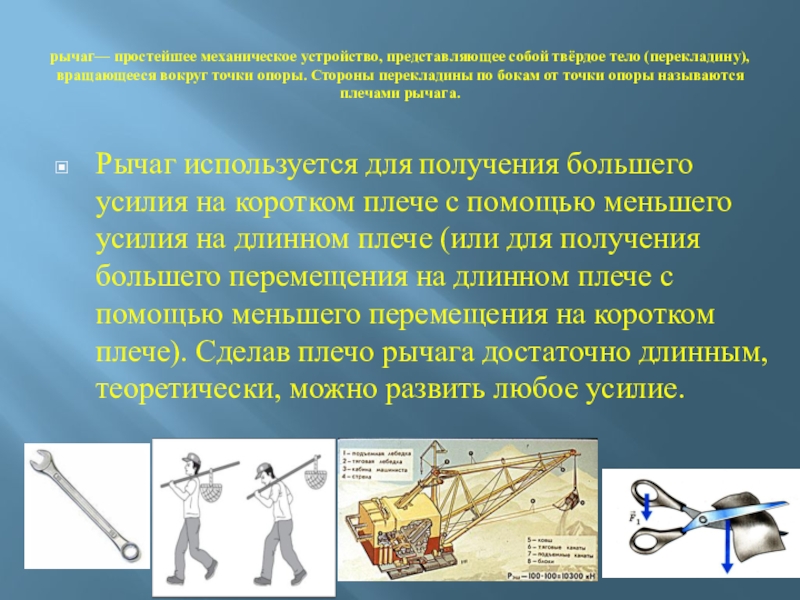

Слайд 3рычаг— простейшее механическое устройство, представляющее собой твёрдое тело (перекладину), вращающееся вокруг
точки опоры. Стороны перекладины по бокам от точки опоры называются плечами рычага.
Рычаг используется для получения большего усилия на коротком плече с помощью меньшего усилия на длинном плече (или для получения большего перемещения на длинном плече с помощью меньшего перемещения на коротком плече). Сделав плечо рычага достаточно длинным, теоретически, можно развить любое усилие.
Слайд 6Клин
Клин — простой механизм в виде призмы, рабочие поверхности которого сходятся
под острым углом. Используется для раздвижения, разделения на части обрабатываемого предмета.
Слайд 7Винт
Винт — простой механизм. Резьба винта, в сущности, представляет собой другой
простейший механизм — наклонную плоскость, многократно обёрнутую вокруг цилиндра.
Слайд 9Неподвижный Блок
Если ось вращения закреплена (не движется)- блок неподвижный
Применяют, если надо
поменять направление силы.
Не дает выигрыша в силе.
Не дает выигрыша в силе.
Слайд 10Подвижный блок
Если ось вращения не закреплена (движется)- блок подвижный.
Применяют, если необходимо
выиграть в силе.
Один блок дает выигрыш в силе в два раза.
Один блок дает выигрыш в силе в два раза.
Слайд 11Различают рычаги первого и второго рода.
Рычаг первого рода- это рычаг, ось
вращения которого расположена между точками приложения сил, а сами силы направлены в одну и ту же сторону
Рычаг второго рода- это рычаг, ось вращения которого расположена по одну сторону от точек приложения сил, а сами силы направлены противоположно друг другу
Слайд 12Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно
пропорциональны плечам этих сил.
Слайд 13Условия равновесия рычага
Рычаг находится в равновесии тогда, когда силы, действующие на
него, обратно пропорциональны плечам этих сил
Слайд 14«золотое правило» механики.
Во сколько раз выигрываем в силе, во столько же
раз проигрываем в расстоянии.
Слайд 15Физическая величина, равная произведению силы на её плечо, называется моментом силы.
Рычаг
находится в равновесии, если момент силы, вращающий его по часовой стрелке равен моменту силы, вращающей его против часовой стрелке.
М = F*d -момент силы
Си:
[М] = [Нм] – Ньютон-метр
M₁=M₂

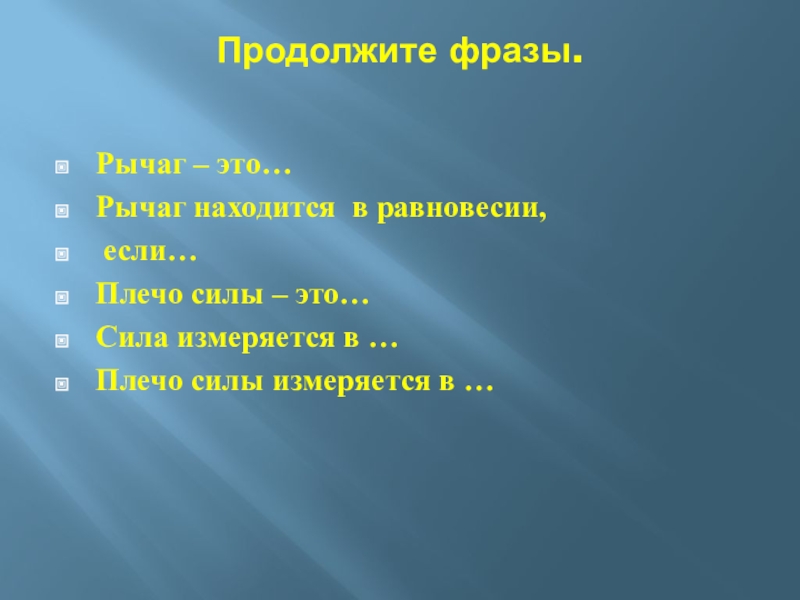

Слайд 16Продолжите фразы.
Рычаг – это…
Рычаг находится в равновесии,
если…
Плечо силы – это…
Сила
измеряется в …
Плечо силы измеряется в …
Плечо силы измеряется в …
Слайд 17Момент силы равен…
Момент силы измеряется в …
Правило моментов состоит
в следующем…
К
простым механизмам относятся…
Простые механизмы нужны для…
Простые механизмы нужны для…

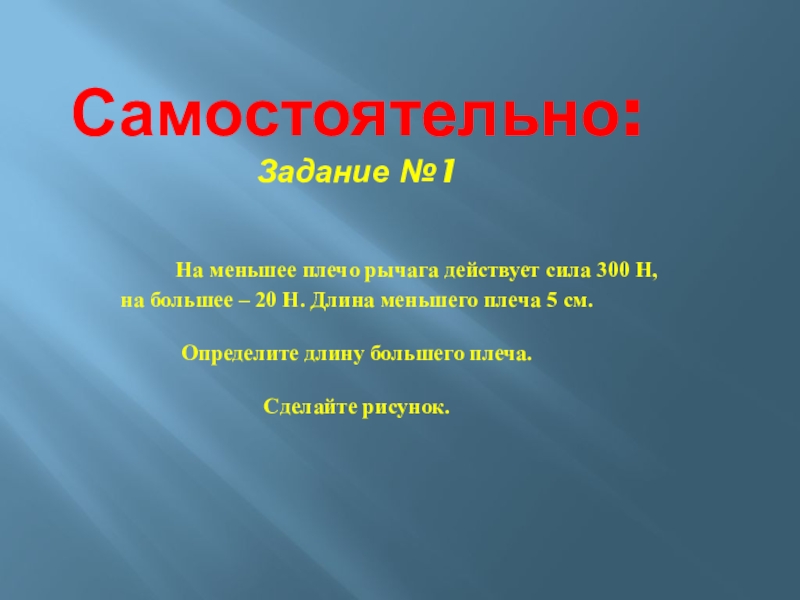

Слайд 18Самостоятельно: Задание №1 На меньшее плечо рычага действует
сила 300 Н, на большее – 20 Н. Длина меньшего плеча 5 см.
Определите длину большего плеча.
Сделайте рисунок.
Слайд 20Индивидуальная работа
Задание №2
на рисунках изображены рычаги.
Задание: Указать их плечи, условия равновесия рычага

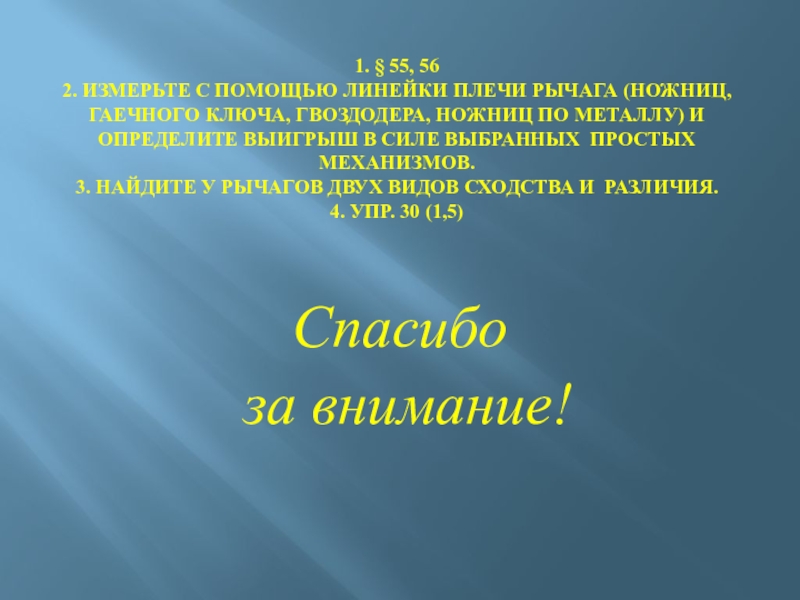

Слайд 211. § 55, 56 2. Измерьте с помощью линейки плечи рычага (ножниц,
гаечного ключа, гвоздодера, ножниц по металлу) и определите выигрыш в силе выбранных простых механизмов.
3. Найдите у рычагов двух видов сходства и различия.
4. Упр. 30 (1,5)
Спасибо
за внимание!
