Презентация, доклад по физике Простые механизмы ( 7класс)
Содержание
- 1. Презентация по физике Простые механизмы ( 7класс)
- 2. Простые механизмыУстановите соответствие между физическими величинами, обозначением
- 3. Простые механизмыКоэффициент полезного действия
- 4. Коэффициент полезного действияКакую работу мы называем полной
- 5. Коэффициент полезного действияПолная работа=Полезная работа +Работа против
- 6. Коэффициент полезного действияЧто называется коэффициентом полезного действия?1.
- 7. Коэффициент полезного действияНеправильно
- 8. Коэффициент полезного действияОтношение полезной работы к полной работе называется коэффициентом полезного действияПравильно
- 9. Коэффициент полезного действияη=Ап/Аз ∙100%η
- 10. Коэффициент полезного действияАпол.ηАзатр.η= Апол./Азатр.Азатр.=Апол./ηАпол.=η∙Азатр.
- 11. Коэффициент полезного действияПути повышения коэффициента полезного действия.- уменьшение силы трения-уменьшение силы тяжести
- 12. Коэффициент полезного действия
- 13. Коэффициент полезного действия
- 14. Коэффициент полезного действияЗадача №56
- 15. Коэффициент полезного действияЗадача №2Груз массой 100 кг
- 16. Коэффициент полезного действияЗадача №2Груз массой 100 кг
- 17. Коэффициент полезного действияЗадача №3Ящик массой 54 кг
- 18. Коэффициент полезного действияЗадача №3Ящик массой 54 кг
- 19. Коэффициент полезного действия

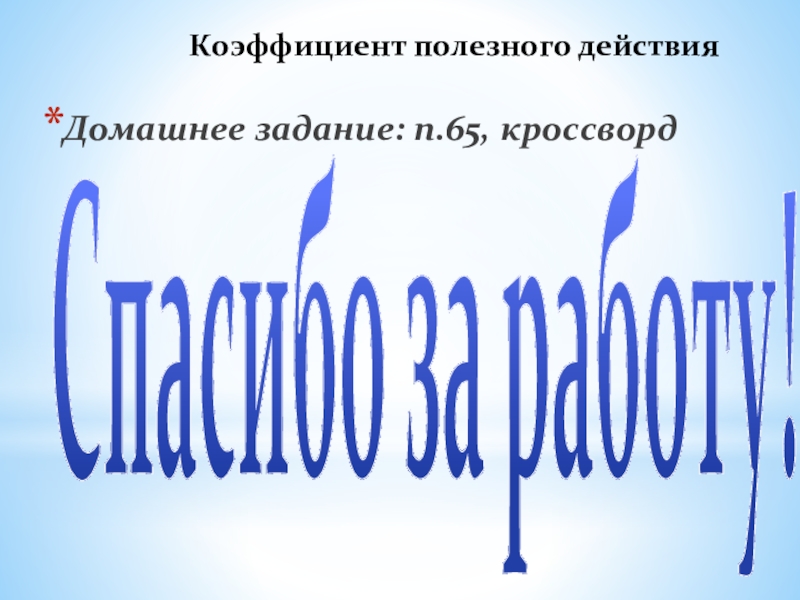

- 20. Коэффициент полезного действияДомашнее задание: п.65, кроссвордСпасибо за работу!
Простые механизмыУстановите соответствие между физическими величинами, обозначением и единицами физических величин.Название Обозначение ЕдиницаА) сила
Слайд 2Простые механизмы
Установите соответствие между физическими величинами, обозначением и единицами физических величин.
Название
Обозначение Единица
А) сила 1) L 1) Вт
Б) плечо силы 2) F 2) Дж
В) мощность 3) А 3) м
Г) работа 4) N 4) H
А) сила 1) L 1) Вт
Б) плечо силы 2) F 2) Дж
В) мощность 3) А 3) м
Г) работа 4) N 4) H

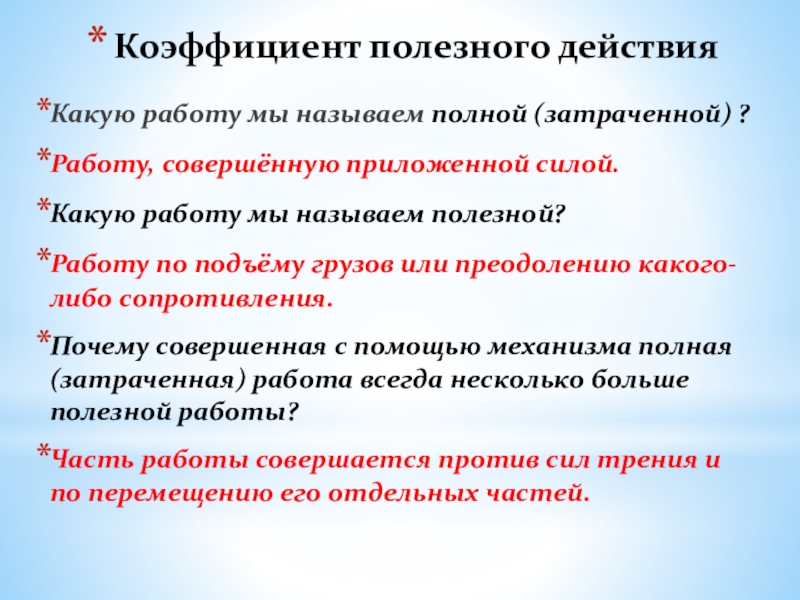

Слайд 4Коэффициент полезного действия
Какую работу мы называем полной (затраченной) ?
Работу, совершённую приложенной
силой.
Какую работу мы называем полезной?
Работу по подъёму грузов или преодолению какого-либо сопротивления.
Почему совершенная с помощью механизма полная (затраченная) работа всегда несколько больше полезной работы?
Часть работы совершается против сил трения и по перемещению его отдельных частей.
Какую работу мы называем полезной?
Работу по подъёму грузов или преодолению какого-либо сопротивления.
Почему совершенная с помощью механизма полная (затраченная) работа всегда несколько больше полезной работы?
Часть работы совершается против сил трения и по перемещению его отдельных частей.

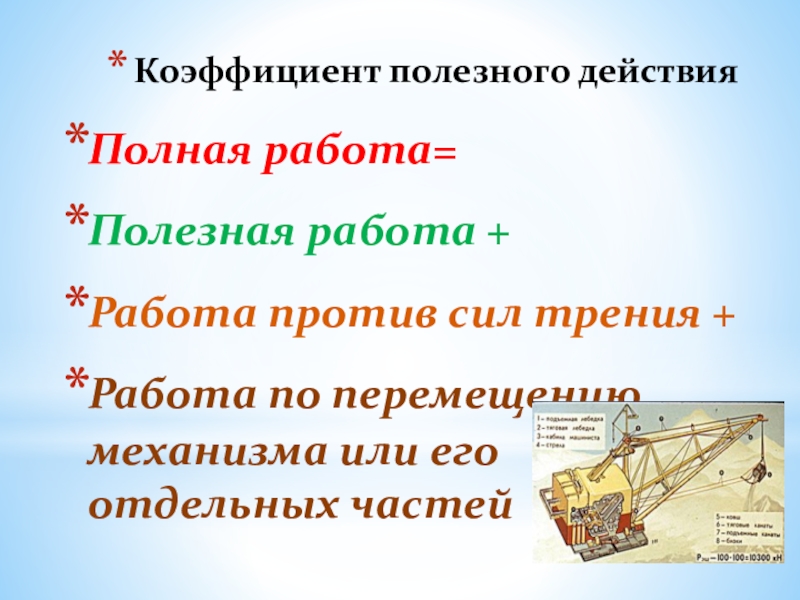

Слайд 5Коэффициент полезного действия
Полная работа=
Полезная работа +
Работа против сил трения +
Работа по
перемещению механизма или его отдельных частей
Слайд 6Коэффициент полезного действия
Что называется коэффициентом полезного действия?
1. Отношение затраченной работы к
полезной
2. Разность затраченной и полезной работы
3. Отношение полезной работы к затраченной
4. Произведение полезной работы на затраченную
2. Разность затраченной и полезной работы
3. Отношение полезной работы к затраченной
4. Произведение полезной работы на затраченную

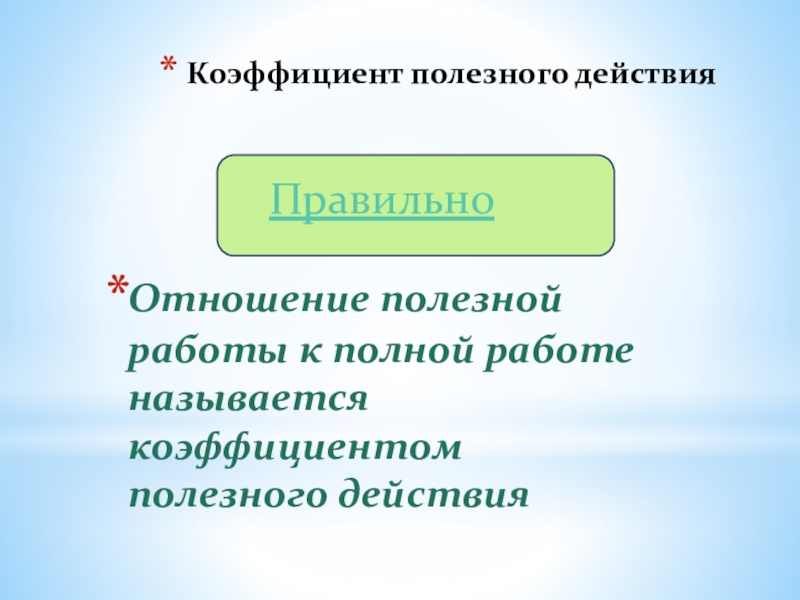

Слайд 8Коэффициент полезного действия
Отношение полезной работы к полной работе называется коэффициентом полезного
действия
Правильно

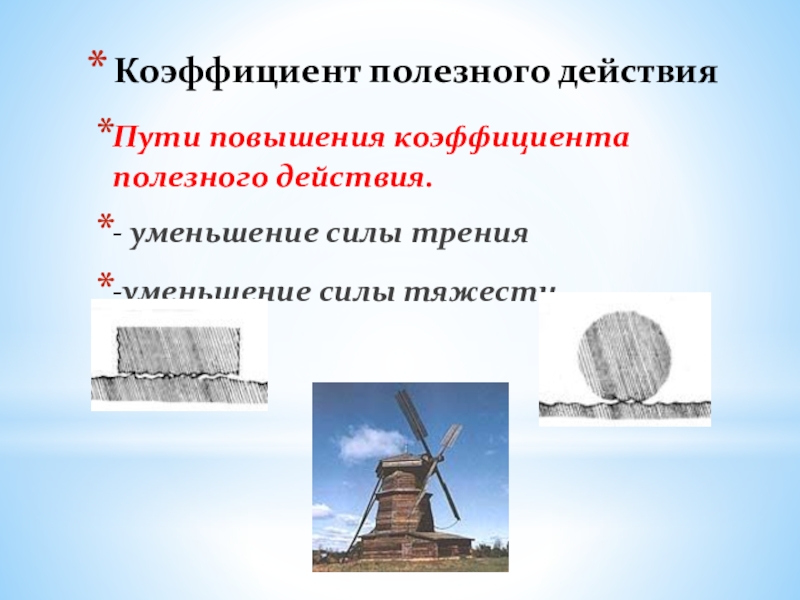

Слайд 11Коэффициент полезного действия
Пути повышения коэффициента полезного действия.
- уменьшение силы трения
-уменьшение силы
тяжести
Слайд 12Коэффициент полезного действия
Решение задач
Задача №1
При помощи рычага был поднят груз массой 245 кг на высоту 6 см. При этом другое плечо рычага под действием силы 500 Н переместилось на 30 см. Определите КПД рычага.
Задача №1
При помощи рычага был поднят груз массой 245 кг на высоту 6 см. При этом другое плечо рычага под действием силы 500 Н переместилось на 30 см. Определите КПД рычага.
Слайд 13Коэффициент полезного действия
Решение задач
Задача №1
При помощи рычага был поднят груз массой 245 кг на высоту 6 см. При этом другое плечо рычага под действием силы 500 Н переместилось на 35 см. Определите КПД рычага.
Дано: СИ Решение:
m= 245 кг Вес груза равняется
h₁=6 см 0,06м P=mg P=245 кг∙10н/кг=2450н
F=500 H Полезная работа по подъёму груза А п=Р∙h₁
h₂=35 см 0,35м А п=2450н∙0,06м=147 Дж
η- ? Затраченная при подъёме груза работа равна
А з = F∙h₂ А затр = 500н∙0,35м= 175 Дж
КПД рычага находим как отношение полезной работы к затраченной, выраженное в процентах
η= (Апол/А затр)∙100% η=( 147н/175 н)∙100%= 84%
Ответ: 84%Коэффициент полезного действия
Задача №1
При помощи рычага был поднят груз массой 245 кг на высоту 6 см. При этом другое плечо рычага под действием силы 500 Н переместилось на 35 см. Определите КПД рычага.
Дано: СИ Решение:
m= 245 кг Вес груза равняется
h₁=6 см 0,06м P=mg P=245 кг∙10н/кг=2450н
F=500 H Полезная работа по подъёму груза А п=Р∙h₁
h₂=35 см 0,35м А п=2450н∙0,06м=147 Дж
η- ? Затраченная при подъёме груза работа равна
А з = F∙h₂ А затр = 500н∙0,35м= 175 Дж
КПД рычага находим как отношение полезной работы к затраченной, выраженное в процентах
η= (Апол/А затр)∙100% η=( 147н/175 н)∙100%= 84%
Ответ: 84%Коэффициент полезного действия

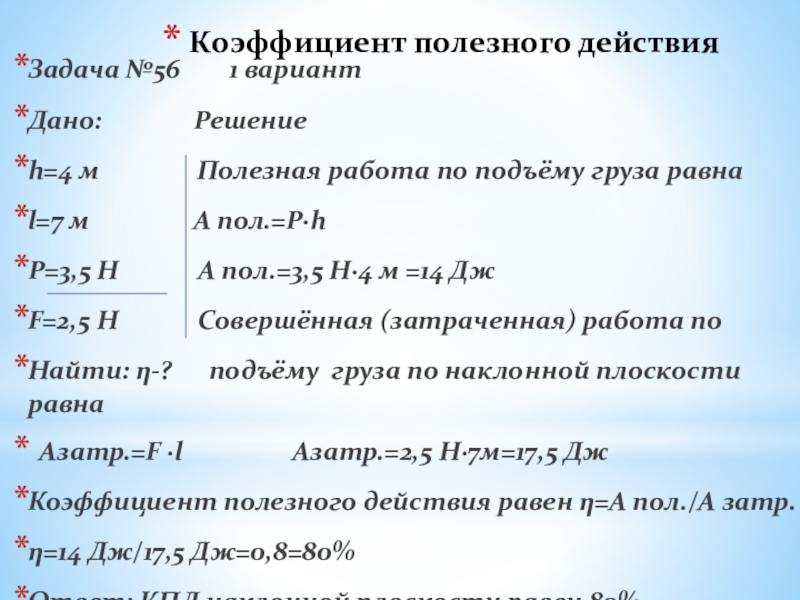

Слайд 14Коэффициент полезного действия
Задача №56 1 вариант
Дано:
Решение
h=4 м Полезная работа по подъёму груза равна
l=7 м А пол.=Р∙h
Р=3,5 Н А пол.=3,5 Н∙4 м =14 Дж
F=2,5 H Совершённая (затраченная) работа по
Найти: η-? подъёму груза по наклонной плоскости равна
Азатр.=F ∙l Азатр.=2,5 Н∙7м=17,5 Дж
Коэффициент полезного действия равен η=А пол./А затр.
η=14 Дж/17,5 Дж=0,8=80%
Ответ: КПД наклонной плоскости равен 80%
h=4 м Полезная работа по подъёму груза равна
l=7 м А пол.=Р∙h
Р=3,5 Н А пол.=3,5 Н∙4 м =14 Дж
F=2,5 H Совершённая (затраченная) работа по
Найти: η-? подъёму груза по наклонной плоскости равна
Азатр.=F ∙l Азатр.=2,5 Н∙7м=17,5 Дж
Коэффициент полезного действия равен η=А пол./А затр.
η=14 Дж/17,5 Дж=0,8=80%
Ответ: КПД наклонной плоскости равен 80%

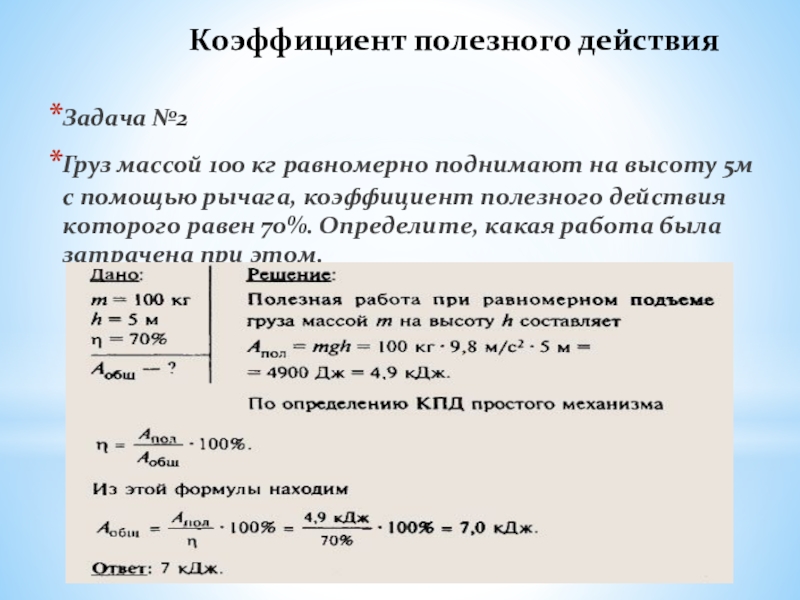

Слайд 15Коэффициент полезного действия
Задача №2
Груз массой 100 кг равномерно поднимают на высоту
5м с помощью рычага, коэффициент полезного действия которого равен 70%. Определите, какая работа была затрачена при этом.
Слайд 16Коэффициент полезного действия
Задача №2
Груз массой 100 кг равномерно поднимают на высоту
5м с помощью рычага, коэффициент полезного действия которого равен 70%. Определите, какая работа была затрачена при этом.

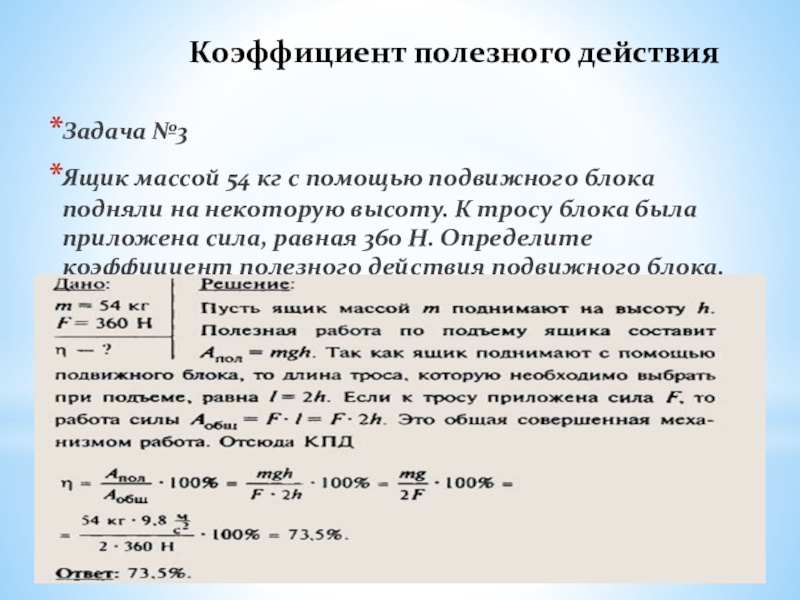

Слайд 17Коэффициент полезного действия
Задача №3
Ящик массой 54 кг с помощью подвижного блока
подняли на некоторую высоту. К тросу блока была приложена сила, равная 360 Н. Определите коэффициент полезного действия подвижного блока.
Слайд 18Коэффициент полезного действия
Задача №3
Ящик массой 54 кг с помощью подвижного блока
подняли на некоторую высоту. К тросу блока была приложена сила, равная 360 Н. Определите коэффициент полезного действия подвижного блока.
