Презентация, доклад по физике Применение закона равновесия рычага к блоку
Содержание
- 1. Презентация по физике Применение закона равновесия рычага к блоку
- 2. Простые механизмыРычагКлинВинтБлокВоротНаклонная плоскость
- 3. РычагРычаг – твердое тело, которое вращается вокруг
- 4. Равновесие рычагаПодвесим на левую и правую часть
- 5. выводРычаг находится в равновесии тогда, когда силы,
- 6. БлокиПодвижныйНеподвижныйЭто блок, который поднимается и опускается вместе
- 7. Неподвижный блокОТочка Опорыl1l2l1 = l2F1 = F2Неподвижный
- 8. Подвижный блокПодвижный блок дает выигрыш в силе
- 9. Подвижный НеподвижныйДает выигрыш в силе Не
- 10. Спасибо сайтам за предоставленные картинки участвующие в работеБлок: http://bbel.ru/_ph/29/2/823685152.jpgРычаг: http://lib.rus.ec/i/51/410151/i_019.jpgКлин: http://900igr.net/datai/fizika/Prostye-mekhanizmy/0007-006-Vidy-prostykh-mekhanizmov.pngВорот: http://sam-stroy.info/blog/i/p/149.jpgНаклонная плоскость: http://900igr.net/datai/fizika/Prostye-mekhanizmy/0007-009-Vidy-prostykh-mekhanizmov.pngВинт: http://physik.ucoz.ru/kach_vopr/kach10/a063.JPG

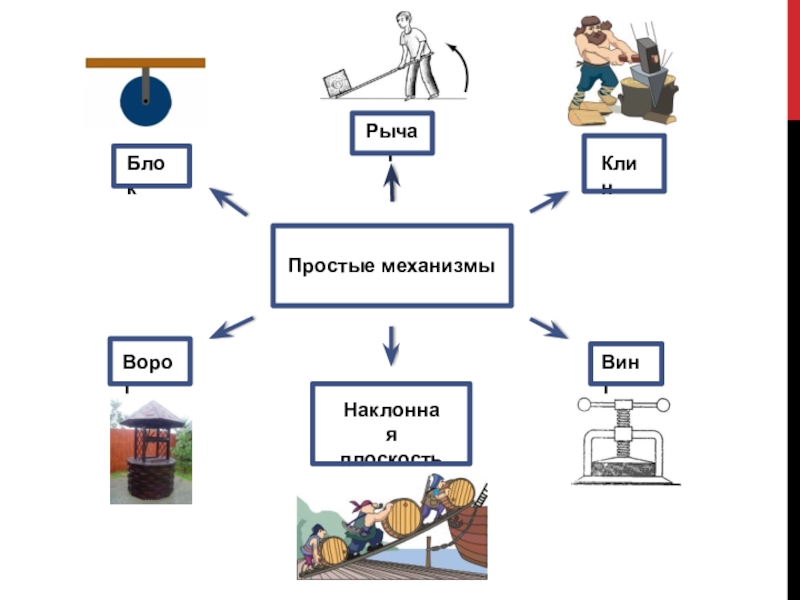

Простые механизмыРычагКлинВинтБлокВоротНаклонная плоскость
Слайд 1Применение закона
равновесия рычага к блоку
Выполнила учитель физики высшей квалификационной категории

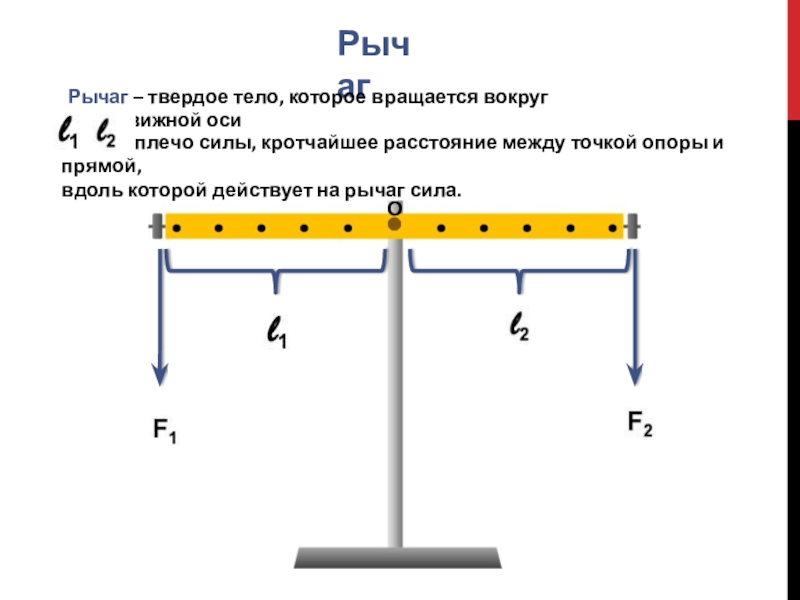

Слайд 3Рычаг
Рычаг – твердое тело, которое вращается вокруг неподвижной оси
О
– плечо силы, кротчайшее расстояние между точкой опоры и прямой,
вдоль которой действует на рычаг сила.
вдоль которой действует на рычаг сила.

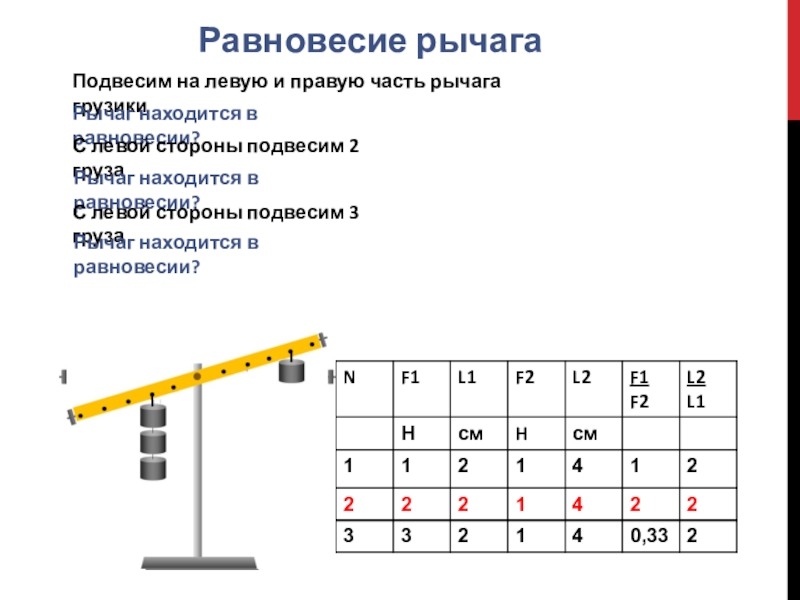

Слайд 4Равновесие рычага
Подвесим на левую и правую часть рычага грузики
Рычаг находится в
равновесии?
С левой стороны подвесим 2 груза
Рычаг находится в равновесии?
С левой стороны подвесим 3 груза
Рычаг находится в равновесии?
Слайд 5вывод
Рычаг находится в равновесии тогда, когда силы, действующие на него ,
обратно пропорциональны плечам этих сил.
Пример рычага
Слайд 6Блоки
Подвижный
Неподвижный
Это блок, который поднимается
и опускается вместе с грузом
Это блок, ось
которого закреплена.
При подъеме грузов не поднимается
и не опускается
При подъеме грузов не поднимается
и не опускается
Слайд 7Неподвижный блок
О
Точка Опоры
l1
l2
l1 = l2
F1 = F2
Неподвижный блок выигрыша в силе
не дает.
Но позволяет менять направление силы.
Но позволяет менять направление силы.
Слайд 9Подвижный
Неподвижный
Дает выигрыш в силе
Не дает выигрыша в силе
Выигрыш в силе в два раза
Меняет направление силы
F=P/2
F1=F2
Простой механизм, который служит для преобразования силы
Блоки

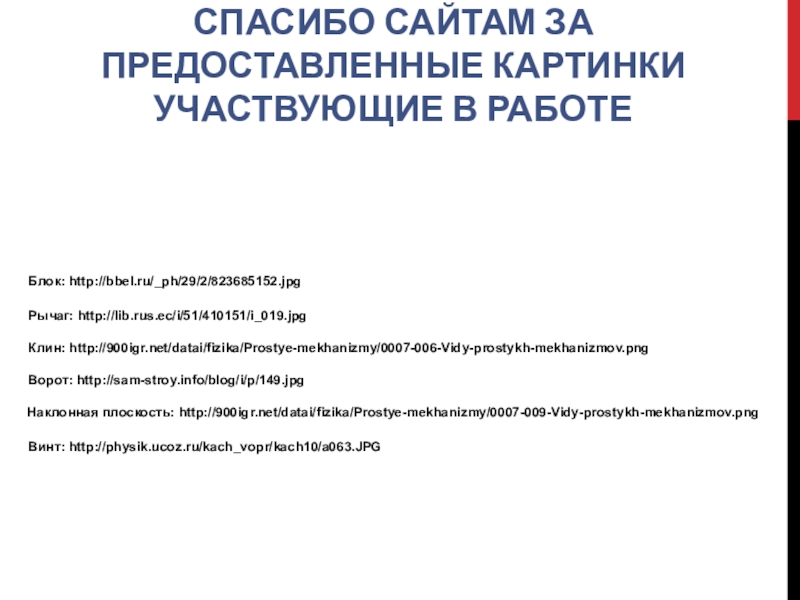

Слайд 10Спасибо сайтам за предоставленные картинки участвующие в работе
