Презентация, доклад по физике Практическое занятие Собираем электрическую цепь

Содержание

Техника безопасности1.При сборке электрической схемы использовать провода с наконечниками, без видимых повреждений изоляции, избегать пересечения проводов.2.Источник тока подключать в последнюю очередь.3.Собранную электрическую схему включать только после проверки её учителем.4.Не прикасаться к находящимся под напряжением элементам цепи.

Слайд 1Электрическая цепь

Электрическая цепь

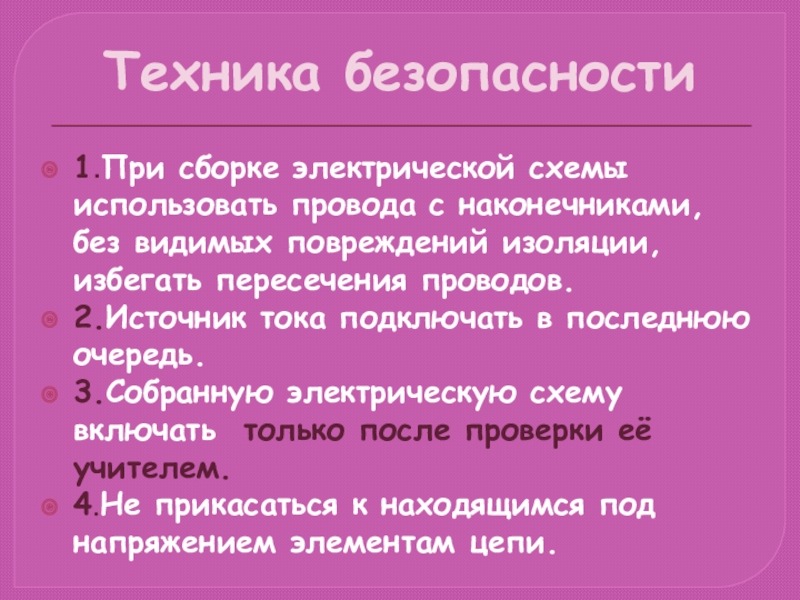

Слайд 2Техника безопасности
1.При сборке электрической схемы использовать провода с наконечниками, без видимых

повреждений изоляции, избегать пересечения проводов.
2.Источник тока подключать в последнюю очередь.
3.Собранную электрическую схему включать только после проверки её учителем.
4.Не прикасаться к находящимся под напряжением элементам цепи.

Техника безопасности1.При сборке электрической схемы использовать провода с наконечниками, без видимых повреждений изоляции, избегать пересечения проводов.2.Источник тока

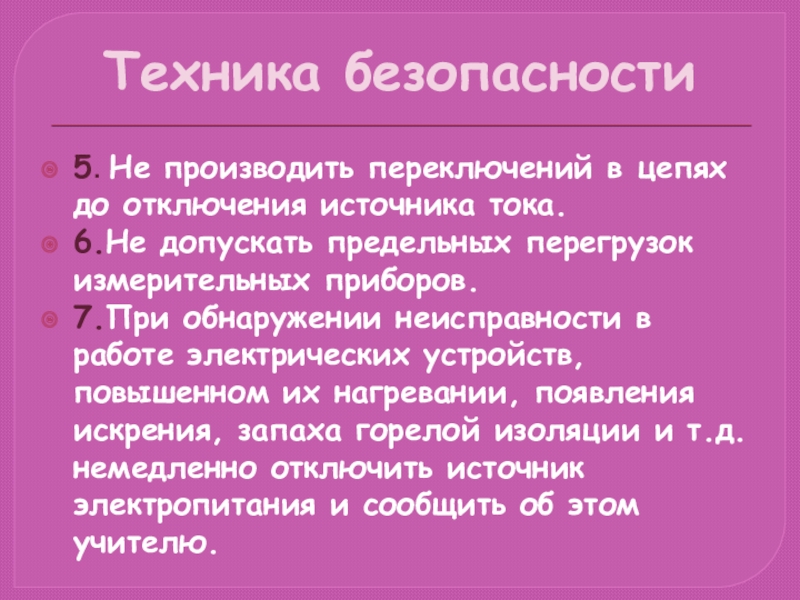

Слайд 3Техника безопасности
5. Не производить переключений в цепях до отключения источника тока.


6.Не допускать предельных перегрузок измерительных приборов.
7.При обнаружении неисправности в работе электрических устройств, повышенном их нагревании, появления искрения, запаха горелой изоляции и т.д. немедленно отключить источник электропитания и сообщить об этом учителю.
Техника безопасности5. Не производить переключений в цепях до отключения источника тока. 6.Не допускать предельных перегрузок измерительных приборов.7.При

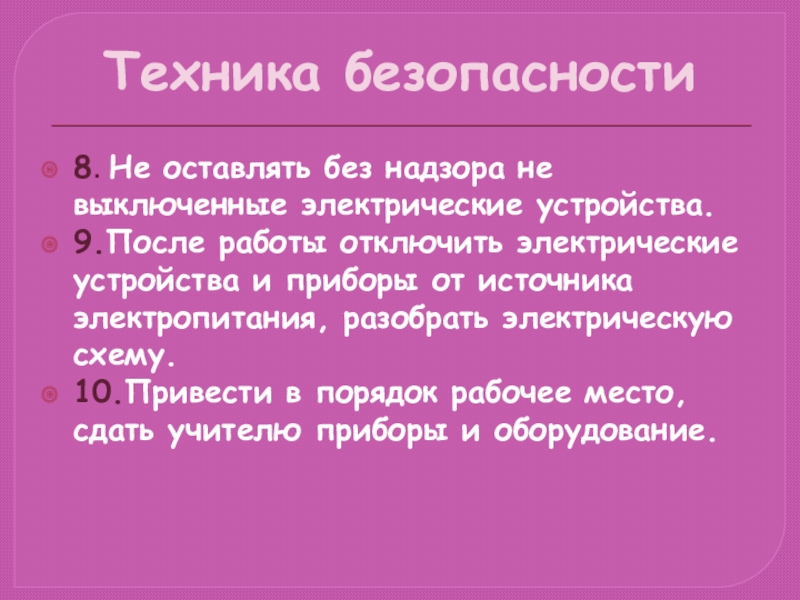

Слайд 4Техника безопасности
8. Не оставлять без надзора не выключенные электрические устройства.
9.После

работы отключить электрические устройства и приборы от источника электропитания, разобрать электрическую схему.
10.Привести в порядок рабочее место, сдать учителю приборы и оборудование.
Техника безопасности8. Не оставлять без надзора не выключенные электрические устройства. 9.После работы отключить электрические устройства и приборы

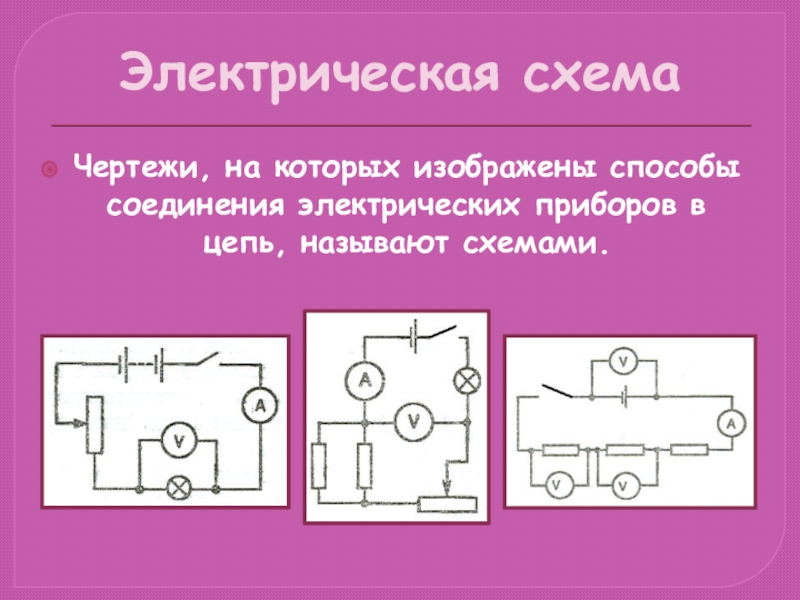

Слайд 5Электрическая схема
Чертежи, на которых изображены способы соединения электрических приборов в цепь,

называют схемами.
Электрическая схемаЧертежи, на которых изображены способы соединения электрических приборов в цепь, называют схемами.

Слайд 6Выполните задание:
На рисунке представлена простейшая электрическая цепь. Перечислите её составные части.

Начертите её.

Выполните задание:На рисунке представлена простейшая электрическая цепь. Перечислите её составные части. Начертите её.

Слайд 7На рисунке представлена
электрическая цепь. Перечислите её составные части. Начертите её.

На рисунке представлена электрическая цепь. Перечислите её составные части. Начертите её.

Слайд 8Выполните задание:
Какие приборы входят в электрическую цепь? Что произойдёт при замыкании

ключа?

Соберите электрическую цепь по схеме

Выполните задание:Какие приборы входят в электрическую цепь? Что произойдёт при замыкании ключа?Соберите электрическую цепь по схеме

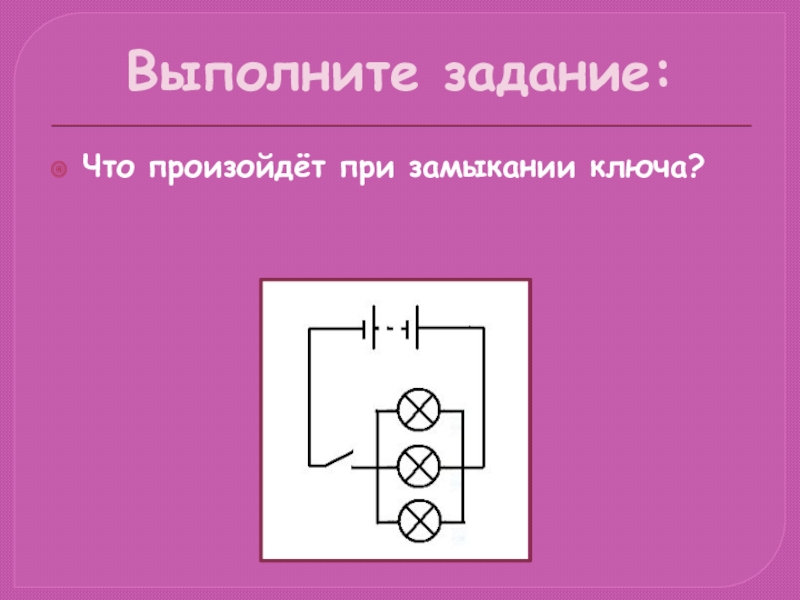

Слайд 9Выполните задание:
Что произойдёт при замыкании ключа?

Выполните задание:Что произойдёт при замыкании ключа?

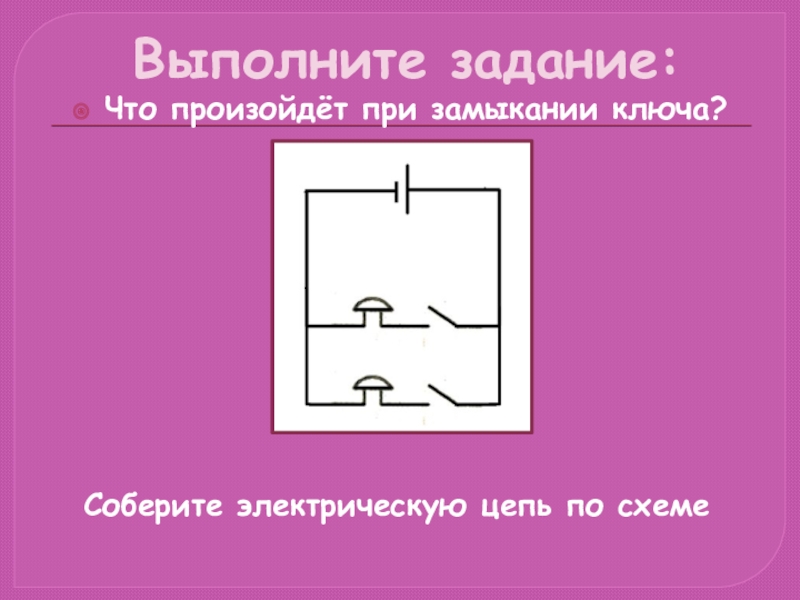

Слайд 10Выполните задание:
Что произойдёт при замыкании ключа?
Соберите электрическую цепь по схеме

Выполните задание:Что произойдёт при замыкании ключа? Соберите электрическую цепь по схеме

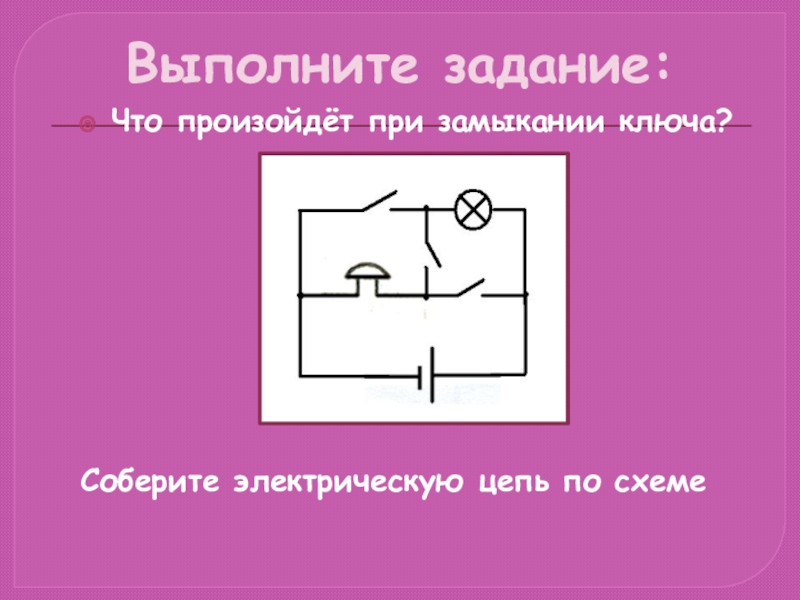

Слайд 11Выполните задание:
Что произойдёт при замыкании ключа?
Соберите электрическую цепь по схеме

Выполните задание:Что произойдёт при замыкании ключа? Соберите электрическую цепь по схеме

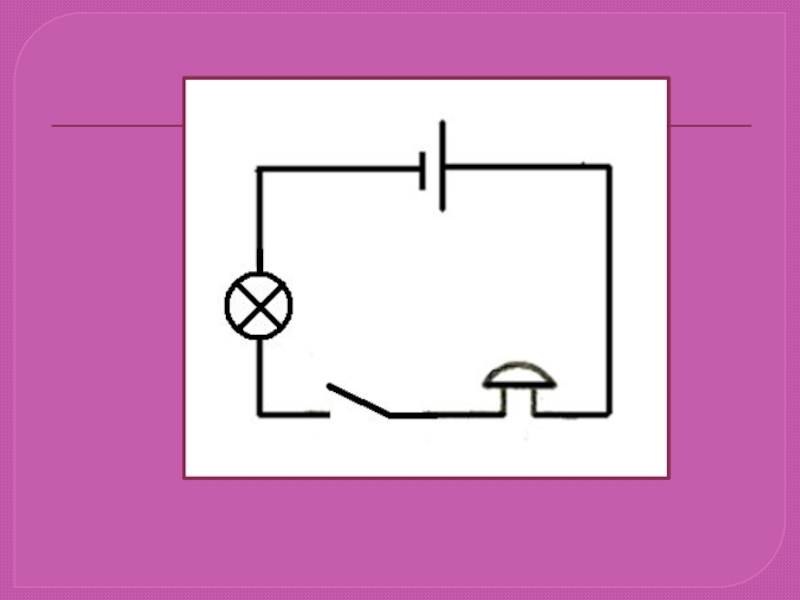

Слайд 12Выполните задание:
Начертите схему электрической цепи из последовательно соединённых источника тока, звонка,

ключа и лампочки.
Выполните задание:Начертите схему электрической цепи из последовательно соединённых источника тока, звонка, ключа и лампочки.

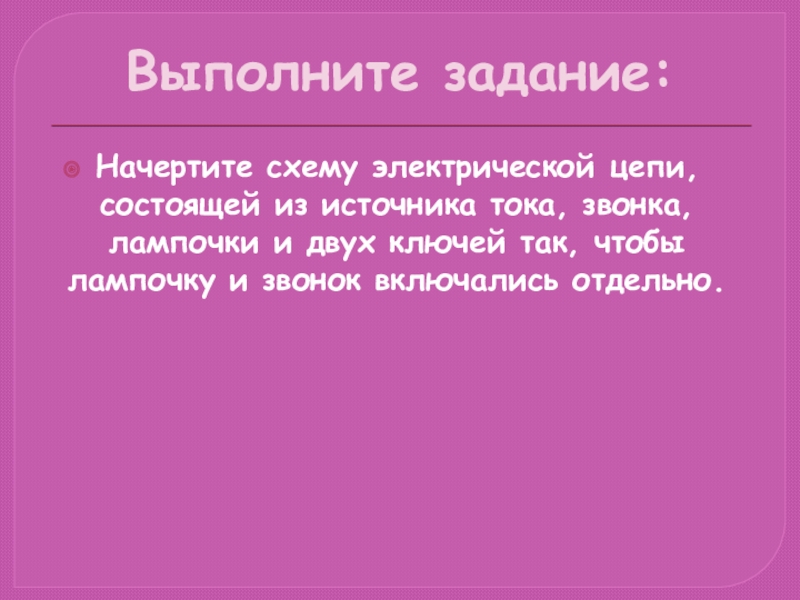

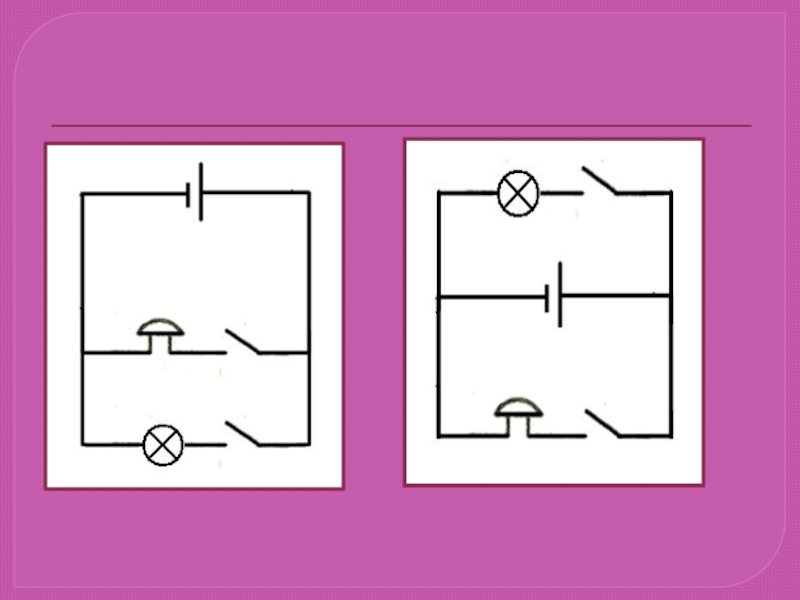

Слайд 14Выполните задание:
Начертите схему электрической цепи, состоящей из источника тока, звонка, лампочки

и двух ключей так, чтобы лампочку и звонок включались отдельно.
Выполните задание:Начертите схему электрической цепи, состоящей из источника тока, звонка, лампочки и двух ключей так, чтобы лампочку

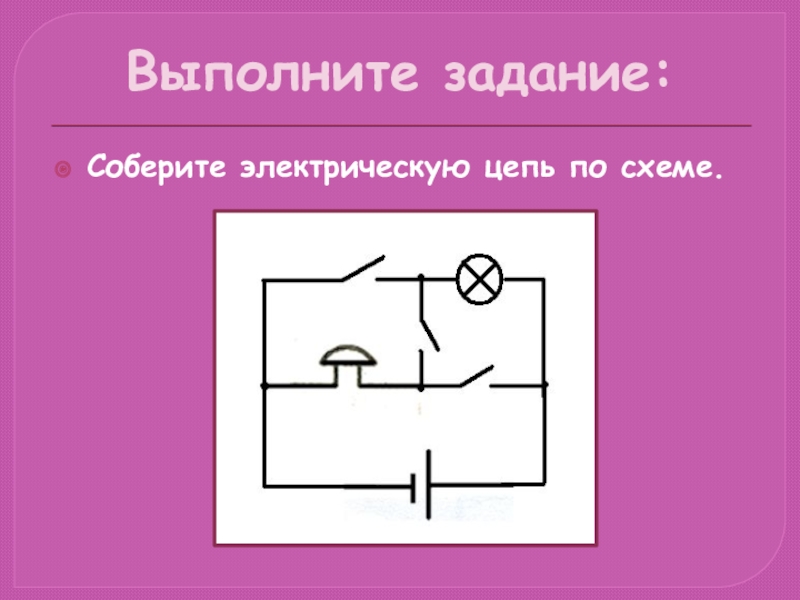

Слайд 16Выполните задание:
Соберите электрическую цепь по схеме.

Выполните задание:Соберите электрическую цепь по схеме.
