Презентация, доклад по физике Последовательное и параллельное соединение проводников

Содержание

Цель урока: Познакомить учащихся с последовательным

Слайд 1
Последовательное и параллельное соединение проводников
900igr.net

Последовательное и параллельное соединение проводников900igr.net

Слайд 2

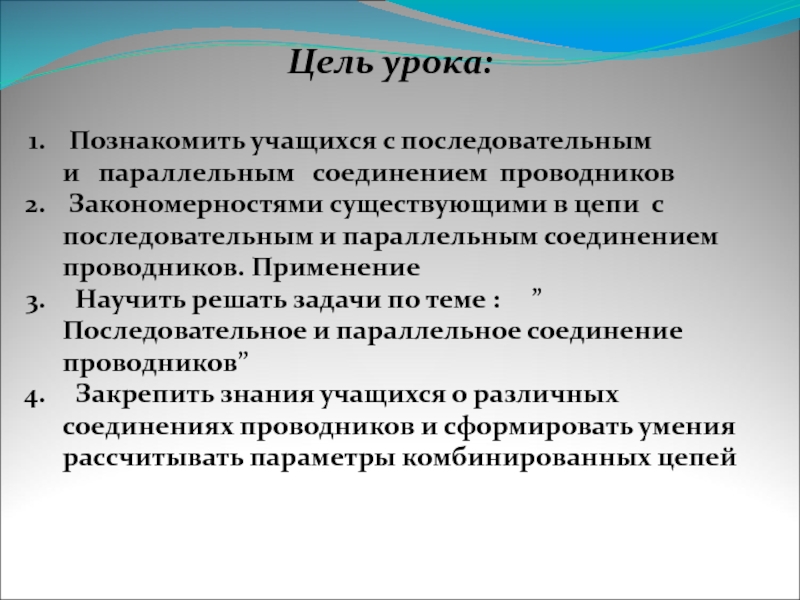

Цель урока:

Познакомить учащихся с последовательным и параллельным соединением проводников
Закономерностями существующими в цепи с последовательным и параллельным соединением проводников. Применение
Научить решать задачи по теме : ”Последовательное и параллельное соединение проводников”
Закрепить знания учащихся о различных соединениях проводников и сформировать умения рассчитывать параметры комбинированных цепей

Слайд 31.Найдите формулу закона Ома для участка цепи
А)


Б)

В)
I=I1+I2

1.Найдите формулу закона Ома для участка цепиА) Б)В)I=I1+I2

Слайд 42.В каких единицах измеряется сила тока?
А) А
Б) В
В) Ом

2.В каких единицах измеряется сила тока?А) АБ) ВВ) Ом

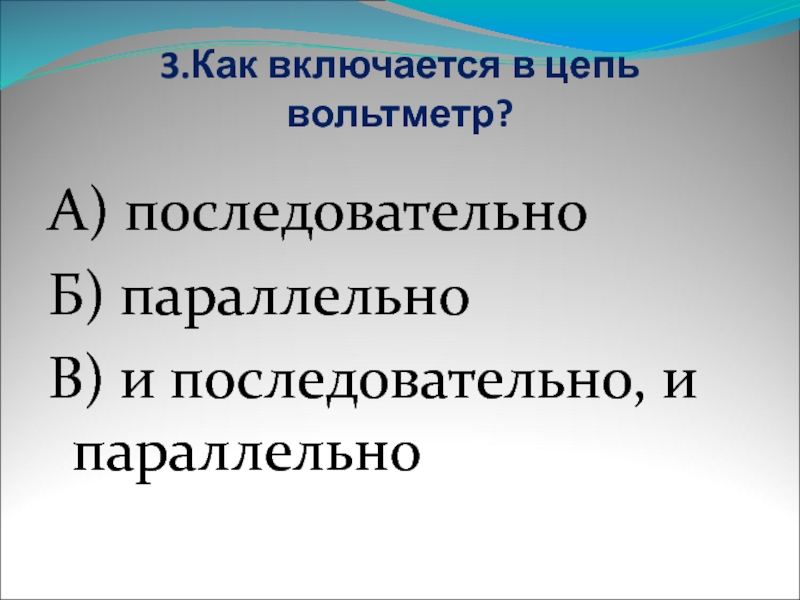

Слайд 53.Как включается в цепь вольтметр?
А) последовательно
Б) параллельно
В) и последовательно, и параллельно

3.Как включается в цепь вольтметр?А) последовательноБ) параллельноВ) и последовательно, и параллельно

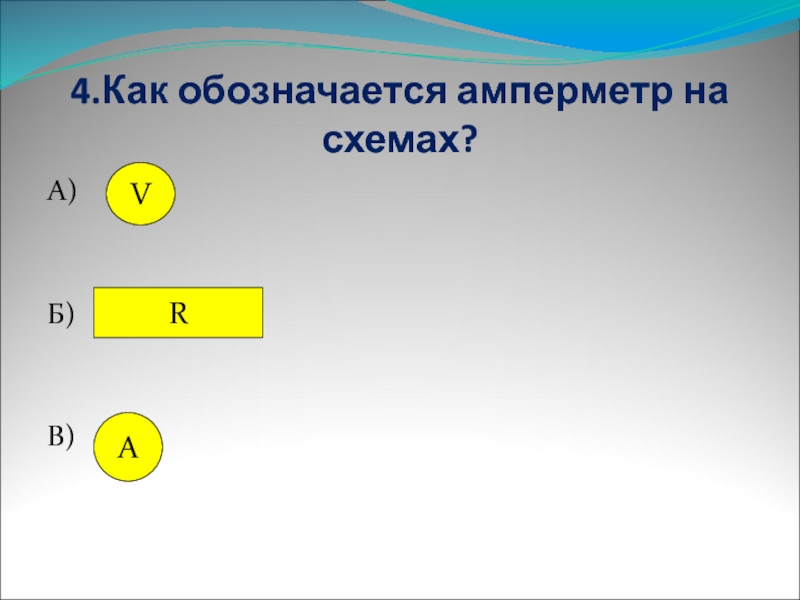

Слайд 64.Как обозначается амперметр на схемах?
А)


Б)


В)
V
R
А

4.Как обозначается амперметр на схемах?А)Б)В)VRА

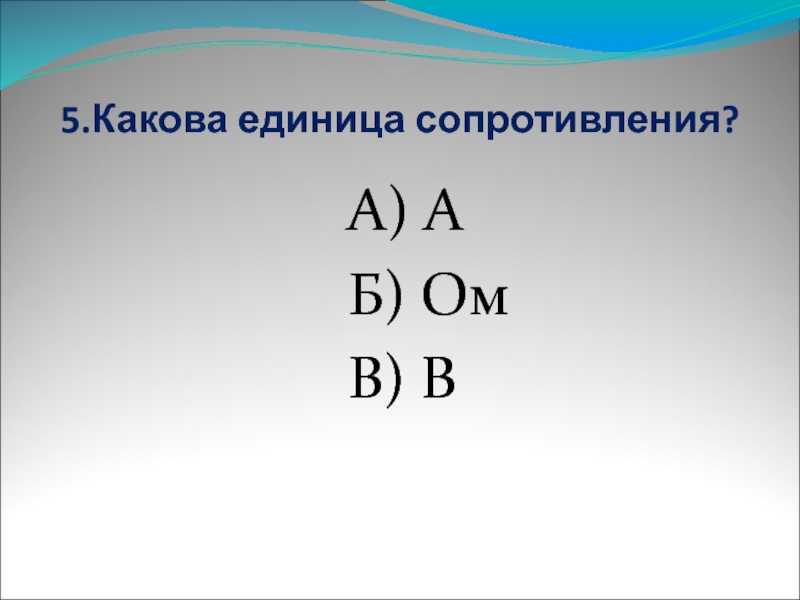

Слайд 75.Какова единица сопротивления?

А) А
Б) Ом
В) В

5.Какова единица сопротивления?          А) А

Слайд 8Ответы
1 Б
2 А
3 Б
4 В
5 Б

Ответы1 Б2 А3 Б4 В5 Б

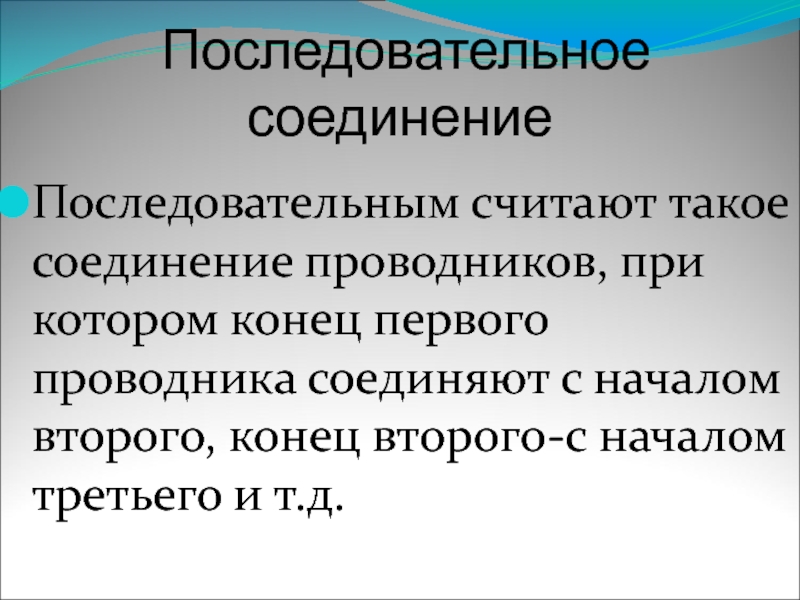

Слайд 9 Последовательное соединение
Последовательным считают такое

соединение проводников, при котором конец первого проводника соединяют с началом второго, конец второго-с началом третьего и т.д.
Последовательное  соединение      Последовательным считают такое соединение проводников, при котором конец

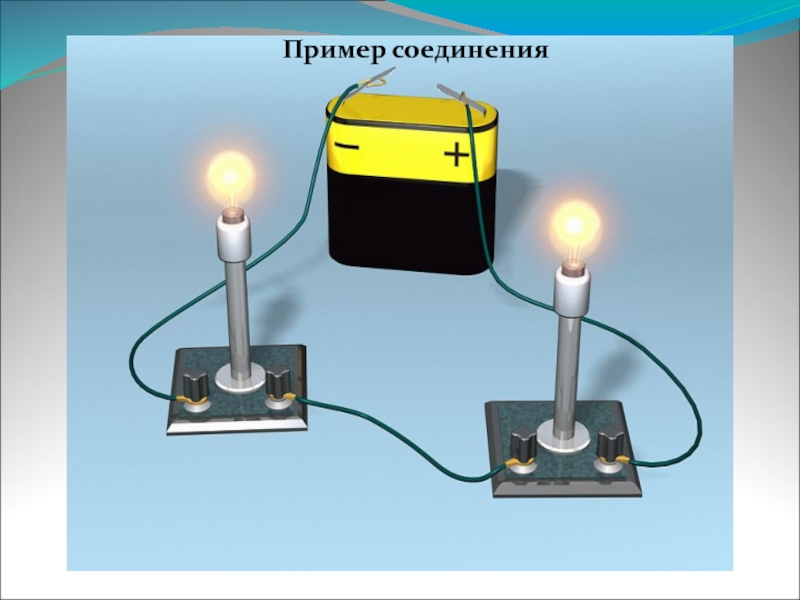

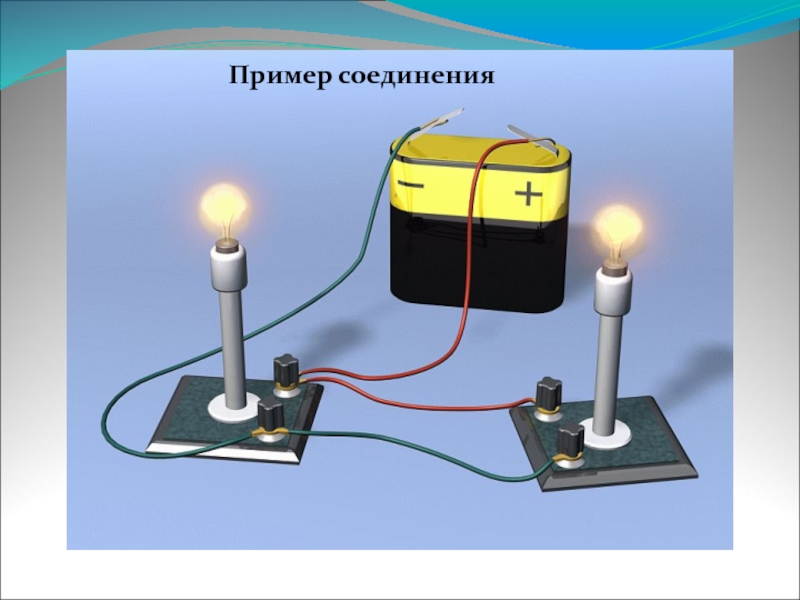

Слайд 10Пример соединения

Пример соединения

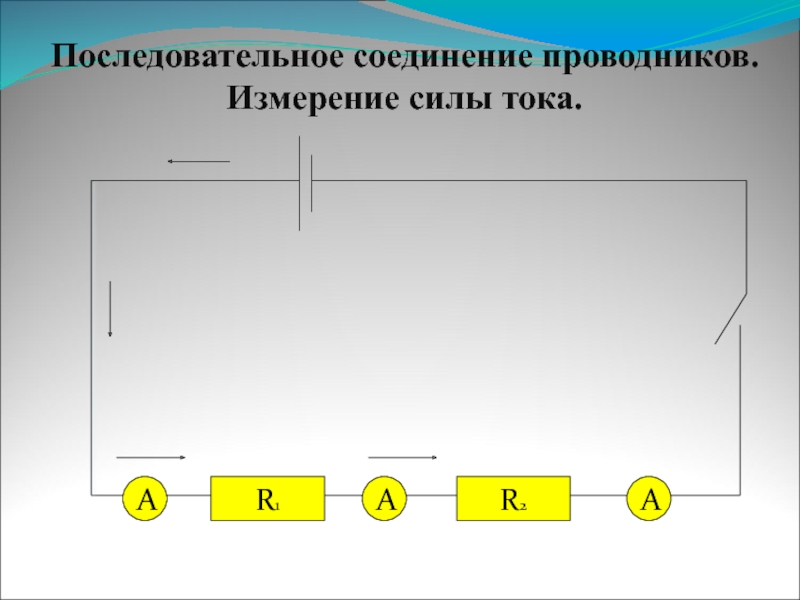

Слайд 11R1
А
R2
А
А
Последовательное соединение проводников. Измерение силы тока.

R1АR2ААПоследовательное соединение проводников. Измерение силы тока.

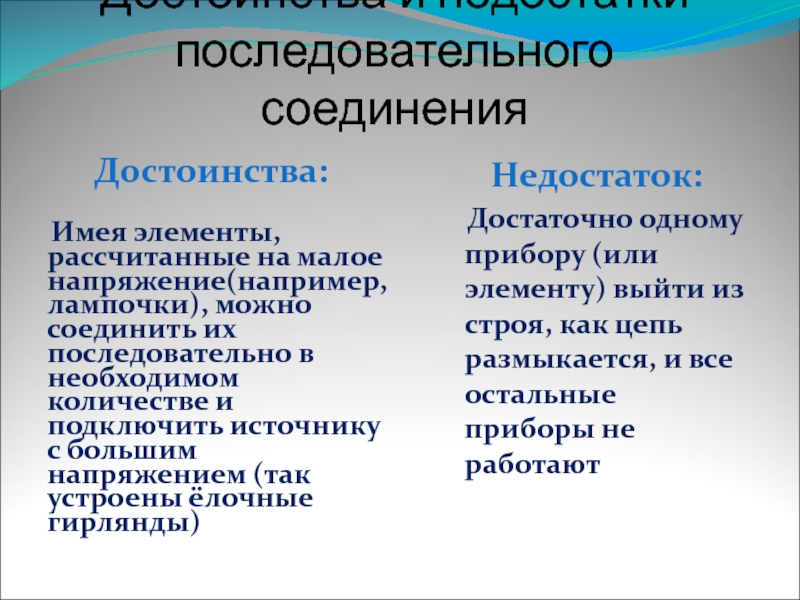

Слайд 12Достоинства и недостатки последовательного соединения
Достоинства:

Имея элементы, рассчитанные на малое

напряжение(например, лампочки), можно соединить их последовательно в необходимом количестве и подключить источнику с большим напряжением (так устроены ёлочные гирлянды)

Недостаток:
Достаточно одному прибору (или элементу) выйти из строя, как цепь размыкается, и все остальные приборы не работают


Достоинства и недостатки последовательного соединенияДостоинства:  Имея элементы, рассчитанные на малое напряжение(например, лампочки), можно соединить их последовательно

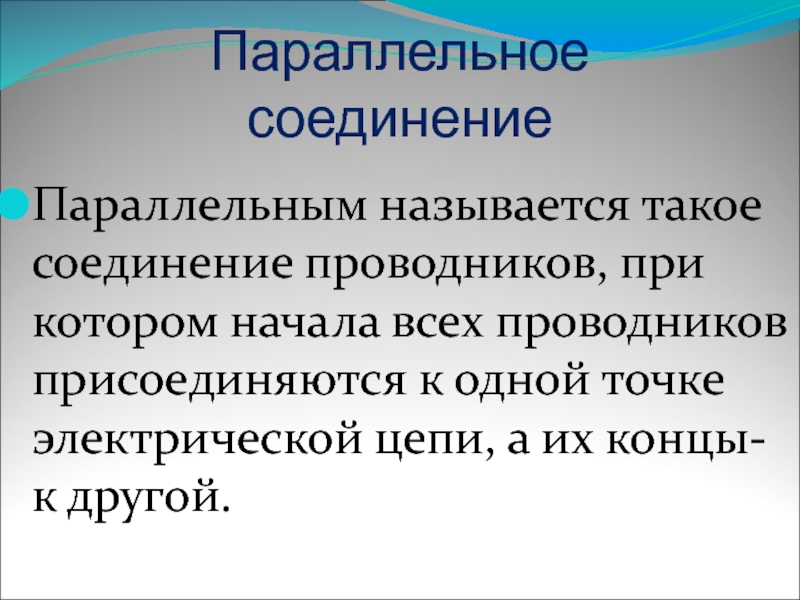

Слайд 13Параллельное соединение
Параллельным называется такое соединение проводников, при котором начала всех проводников

присоединяются к одной точке электрической цепи, а их концы- к другой.
Параллельное  соединениеПараллельным называется такое соединение проводников, при котором начала всех проводников присоединяются к одной точке электрической

Слайд 14Пример соединения

Пример соединения

Слайд 15Параллельное соединение
R1
R2
А
А
А
V


Параллельное соединениеR1R2АААV

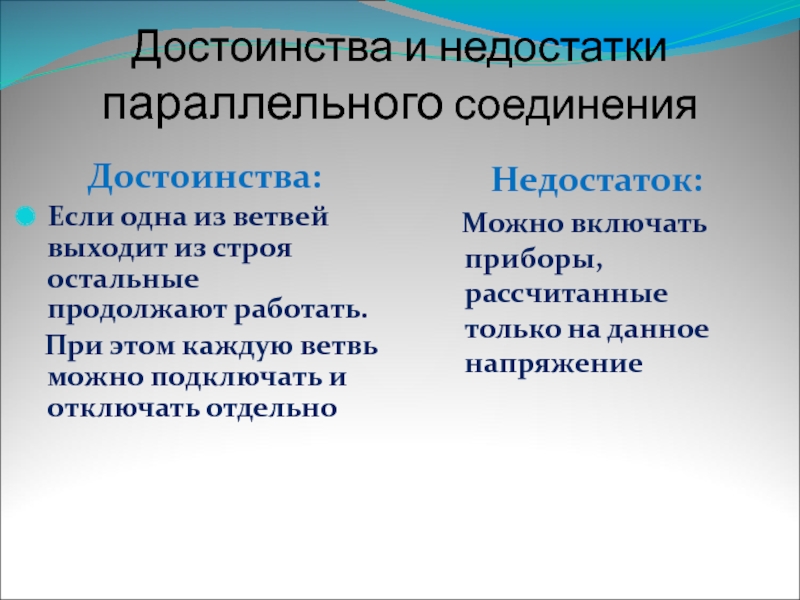

Слайд 16Достоинства и недостатки параллельного соединения
Достоинства:
Если одна из ветвей выходит из строя

остальные продолжают работать.
При этом каждую ветвь можно подключать и отключать отдельно

Недостаток:
Можно включать приборы, рассчитанные только на данное напряжение

Достоинства и недостатки параллельного соединенияДостоинства:Если одна из ветвей выходит из строя остальные продолжают работать.  При этом

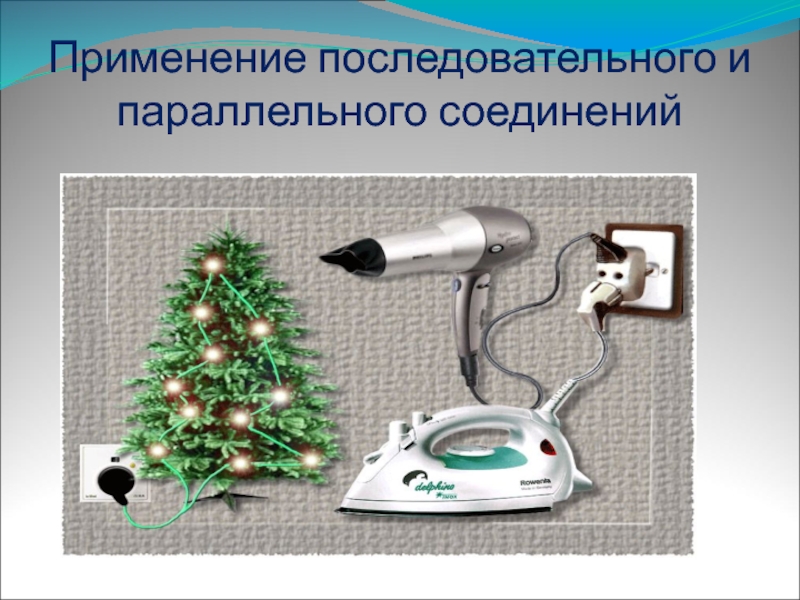

Слайд 17Применение последовательного и параллельного соединений

Применение последовательного и параллельного соединений

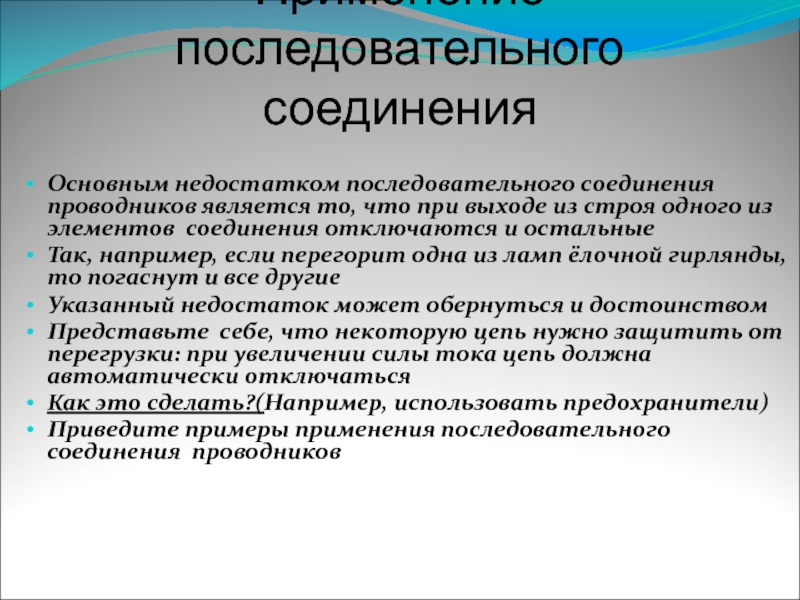

Слайд 18Применение последовательного соединения
Основным недостатком последовательного соединения проводников является то, что при

выходе из строя одного из элементов соединения отключаются и остальные
Так, например, если перегорит одна из ламп ёлочной гирлянды, то погаснут и все другие
Указанный недостаток может обернуться и достоинством
Представьте себе, что некоторую цепь нужно защитить от перегрузки: при увеличении силы тока цепь должна автоматически отключаться
Как это сделать?(Например, использовать предохранители)
Приведите примеры применения последовательного соединения проводников

Применение последовательного соединенияОсновным недостатком последовательного соединения проводников является то, что при выходе из строя одного из элементов

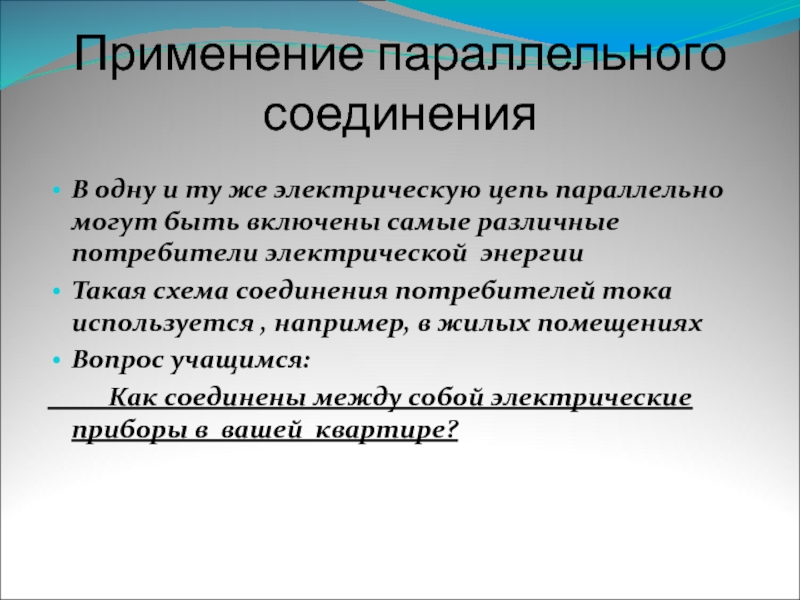

Слайд 19Применение параллельного соединения
В одну и ту же электрическую цепь параллельно могут

быть включены самые различные потребители электрической энергии
Такая схема соединения потребителей тока используется , например, в жилых помещениях
Вопрос учащимся:
Как соединены между собой электрические приборы в вашей квартире?

Применение параллельного соединенияВ одну и ту же электрическую цепь параллельно могут быть включены самые различные потребители электрической

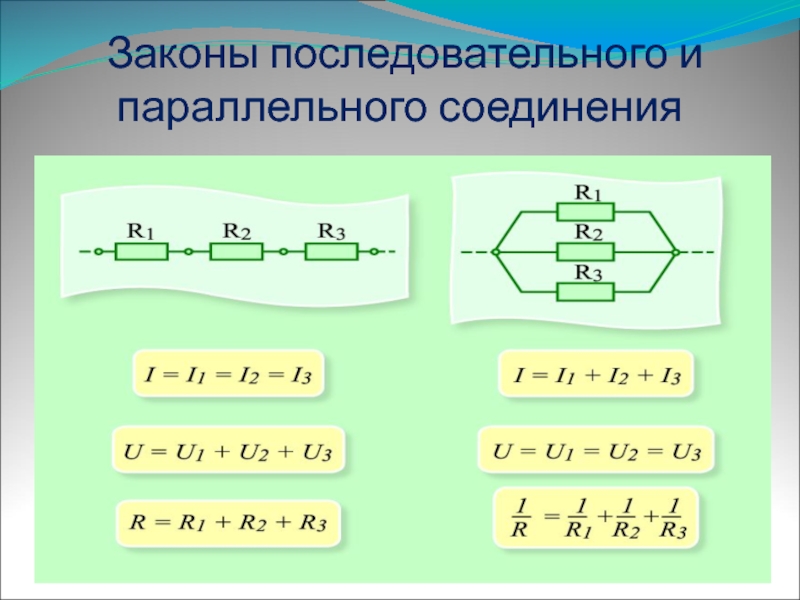

Слайд 20 Законы последовательного и параллельного соединения

Законы последовательного и   параллельного соединения

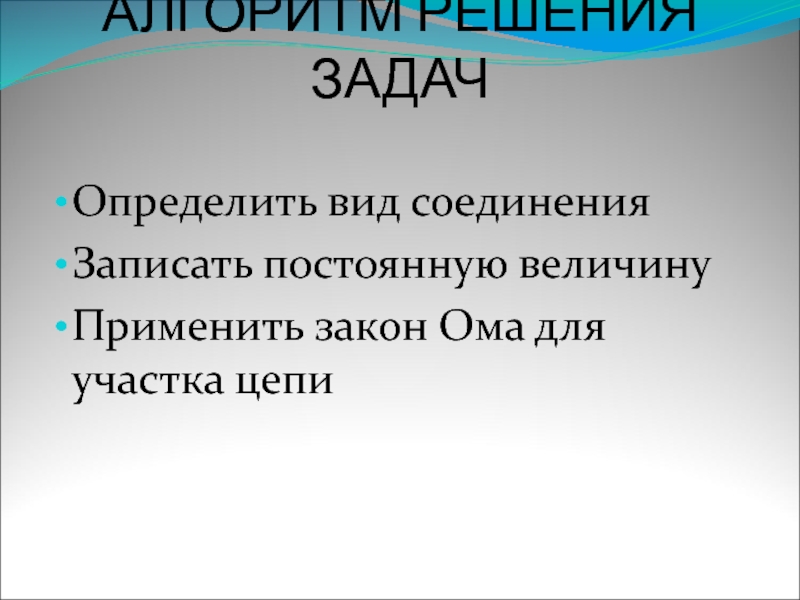

Слайд 21АЛГОРИТМ РЕШЕНИЯ ЗАДАЧ
Определить вид соединения
Записать постоянную величину
Применить закон Ома для участка

цепи

АЛГОРИТМ РЕШЕНИЯ ЗАДАЧОпределить вид соединенияЗаписать постоянную величинуПрименить закон Ома для участка цепи

Слайд 22

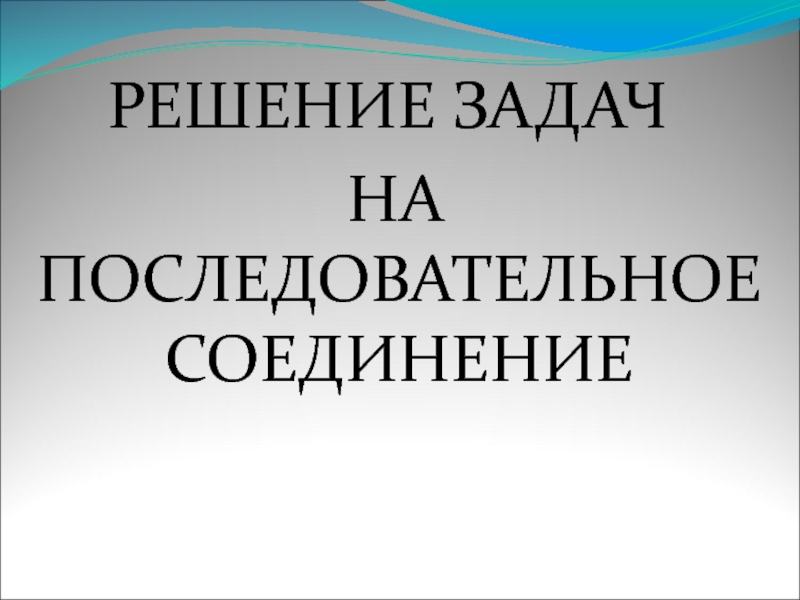

РЕШЕНИЕ ЗАДАЧ
НА ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

РЕШЕНИЕ ЗАДАЧ НА ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

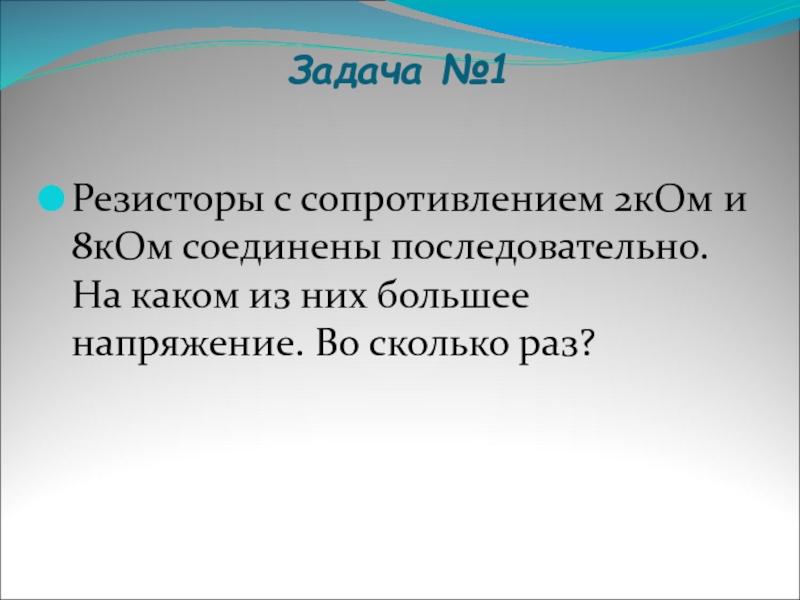

Слайд 23Задача №1
Резисторы с сопротивлением 2кОм и 8кОм соединены последовательно. На каком

из них большее напряжение. Во сколько раз?
Задача №1Резисторы с сопротивлением 2кОм и 8кОм соединены последовательно. На каком из них большее напряжение. Во сколько

Слайд 24Задача №2
Каковы показания вольтметров, если амперметр показывает 1,5А

Задача №2Каковы показания вольтметров, если амперметр показывает 1,5А

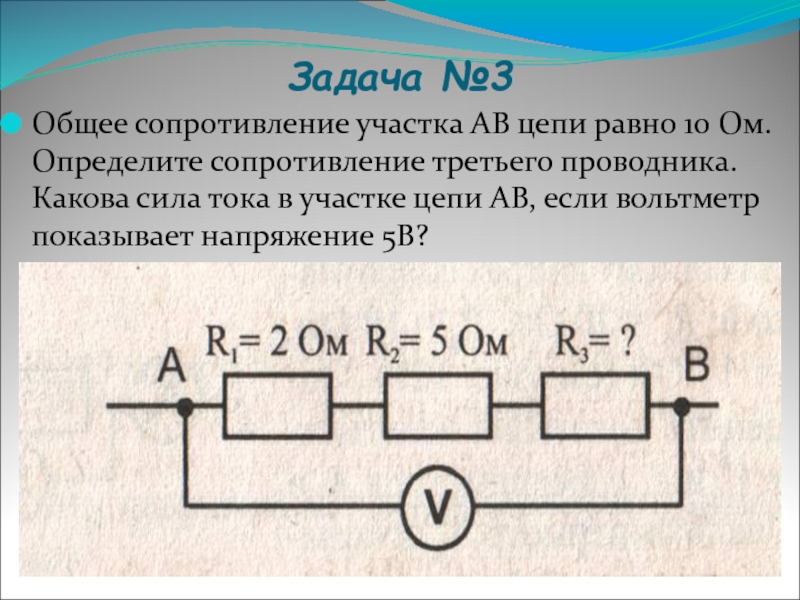

Слайд 25Задача №3
Общее сопротивление участка АВ цепи равно 10 Ом. Определите сопротивление

третьего проводника. Какова сила тока в участке цепи АВ, если вольтметр показывает напряжение 5В?
Задача №3Общее сопротивление участка АВ цепи равно 10 Ом. Определите сопротивление третьего проводника. Какова сила тока в

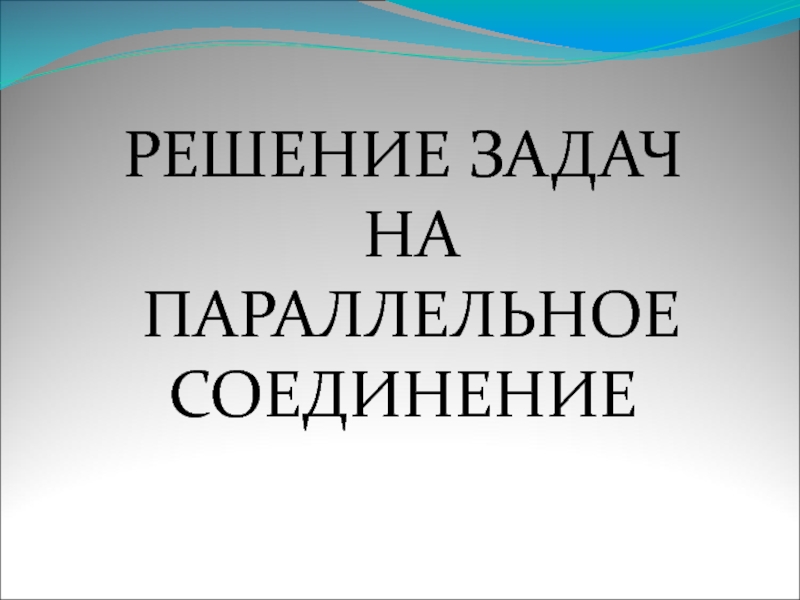

Слайд 26РЕШЕНИЕ ЗАДАЧ НА ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

РЕШЕНИЕ ЗАДАЧ  НА  ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

Слайд 27Задача № 4
Определить общее сопротивление

R1=40 Ом R2 =60 Ом
Задача № 4Определить общее сопротивление

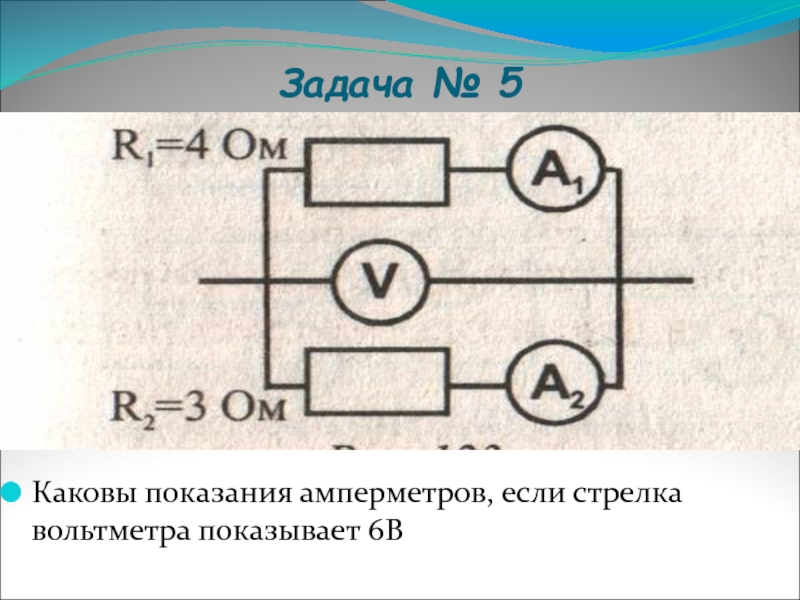

Слайд 28Задача № 5
Каковы показания амперметров, если стрелка вольтметра показывает 6В

Задача № 5 Каковы показания амперметров, если стрелка вольтметра показывает 6В

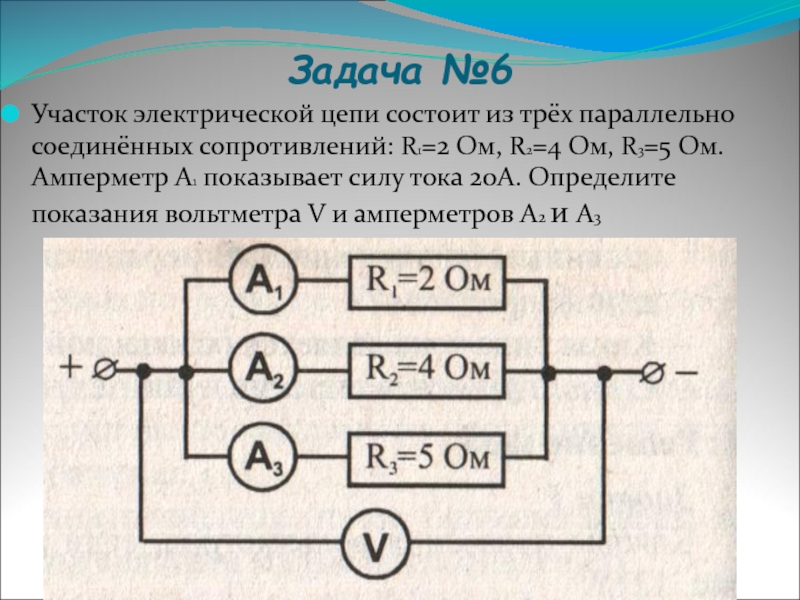

Слайд 29Задача №6
Участок электрической цепи состоит из трёх параллельно соединённых сопротивлений: R1=2

Ом, R2=4 Ом, R3=5 Ом. Амперметр А1 показывает силу тока 20А. Определите показания вольтметра V и амперметров А2 и А3
Задача №6Участок электрической цепи состоит из трёх параллельно соединённых сопротивлений: R1=2 Ом, R2=4 Ом, R3=5 Ом. Амперметр

Слайд 30
РЕШЕНИЕ ЗАДАЧ
НА
СМЕШАННОЕ СОЕДИНЕНИЕ

РЕШЕНИЕ ЗАДАЧ НА СМЕШАННОЕ СОЕДИНЕНИЕ

Слайд 31Задача №7
Используя схему электрической цепи, определите общее напряжение на всём участке,

если амперметр показывает 5А, а R1=2 Ом,R2=3 Ом,
R3=6 Ом,R4=5 Ом
Задача №7Используя схему электрической цепи, определите общее напряжение на всём участке, если амперметр показывает 5А, а R1=2

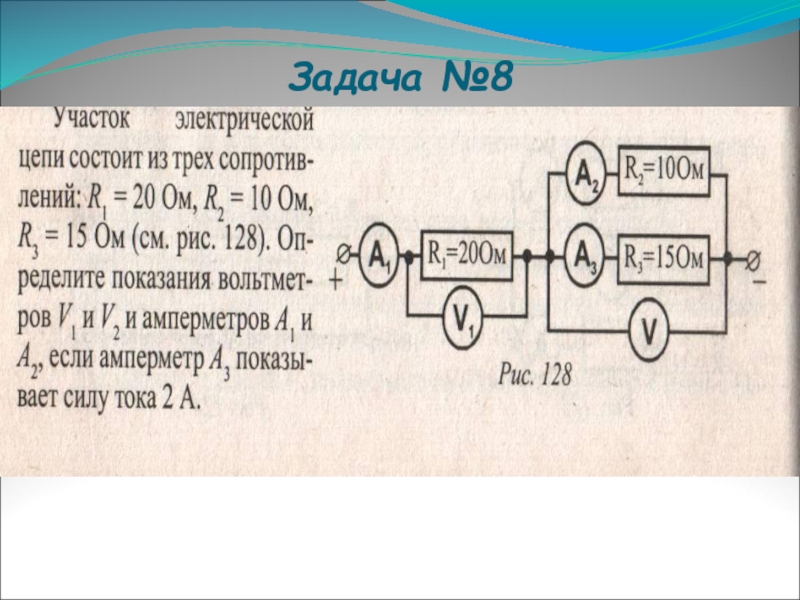

Слайд 32Задача №8

Задача №8

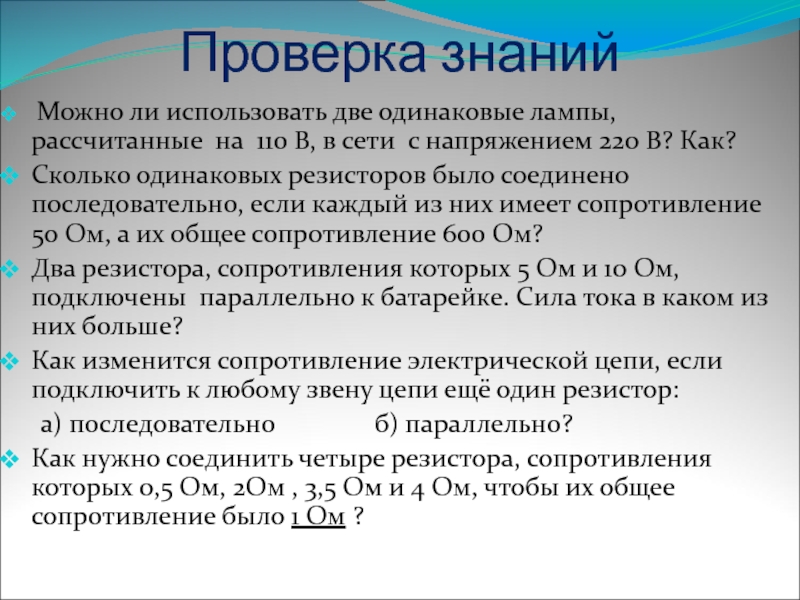

Слайд 33 Можно ли использовать две одинаковые лампы, рассчитанные на 110 В,

в сети с напряжением 220 В? Как?
Сколько одинаковых резисторов было соединено последовательно, если каждый из них имеет сопротивление 50 Ом, а их общее сопротивление 600 Ом?
Два резистора, сопротивления которых 5 Ом и 10 Ом, подключены параллельно к батарейке. Сила тока в каком из них больше?
Как изменится сопротивление электрической цепи, если подключить к любому звену цепи ещё один резистор:
а) последовательно б) параллельно?
Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2Ом , 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом ?


Проверка знаний

Можно ли использовать две одинаковые лампы, рассчитанные на 110 В, в сети с напряжением 220 В?

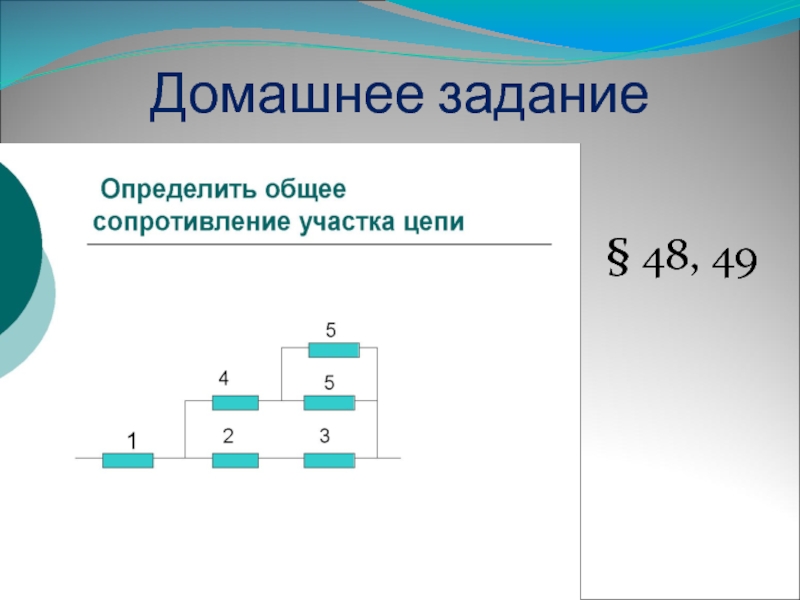

Слайд 34Домашнее задание

§ 48, 49
Домашнее задание
