Слайд 1
Получение и передача  переменного  электрического тока.  Трансформатор.
Текст слайда:

Получение и передача переменного электрического тока. Трансформатор.


Слайд 2

Слайд 3

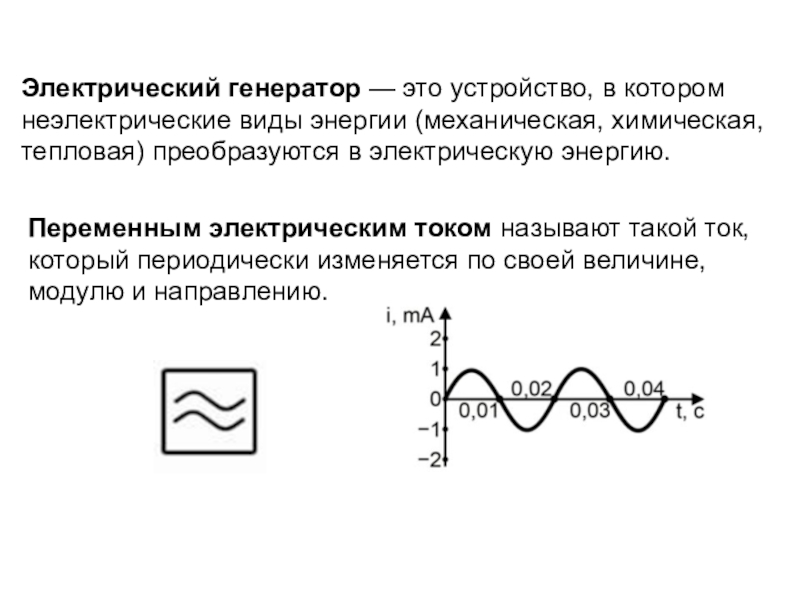

Электрический генератор — это устройство, в котором неэлектрические виды энергии (механическая, химическая, тепловая) преобразуются в электрическую энергию. Переменным электрическим током называют такой
Текст слайда:

Электрический генератор — это устройство, в котором неэлектрические виды энергии (механическая, химическая, тепловая) преобразуются в электрическую энергию.

Переменным электрическим током называют такой ток, который периодически изменяется по своей величине, модулю и направлению.


Слайд 4

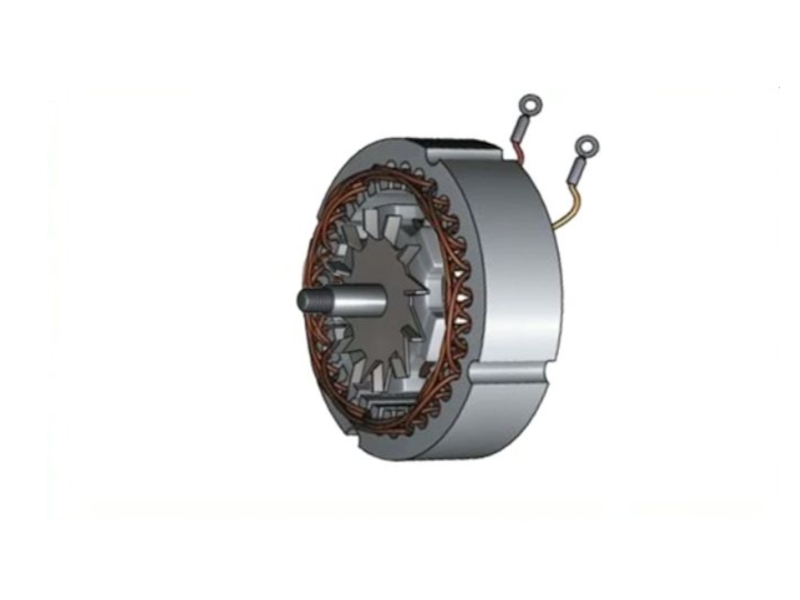

Статор – неподвижная система катушек. В них индуцируется переменный электрический ток при изменении пронизывающего их магнитного потока.Ротор
Текст слайда:

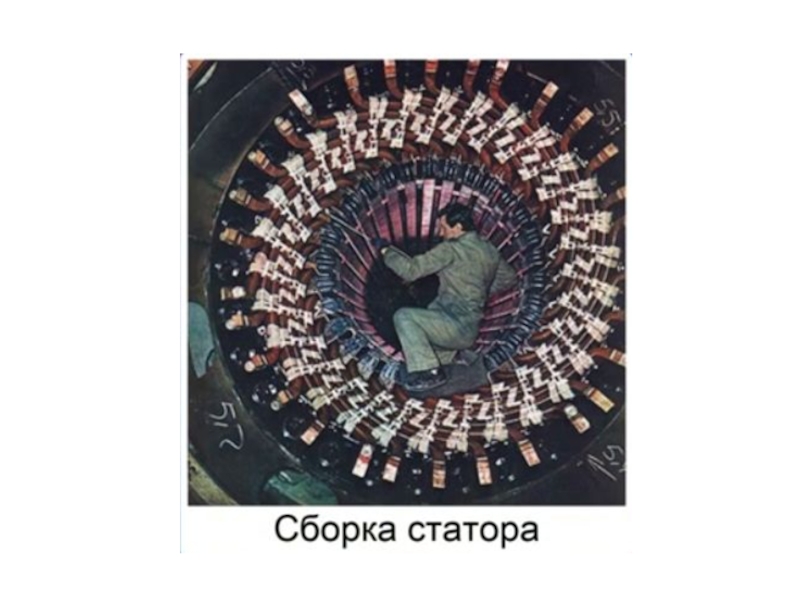

Статор – неподвижная система катушек. В них индуцируется переменный электрический ток при изменении пронизывающего их магнитного потока.

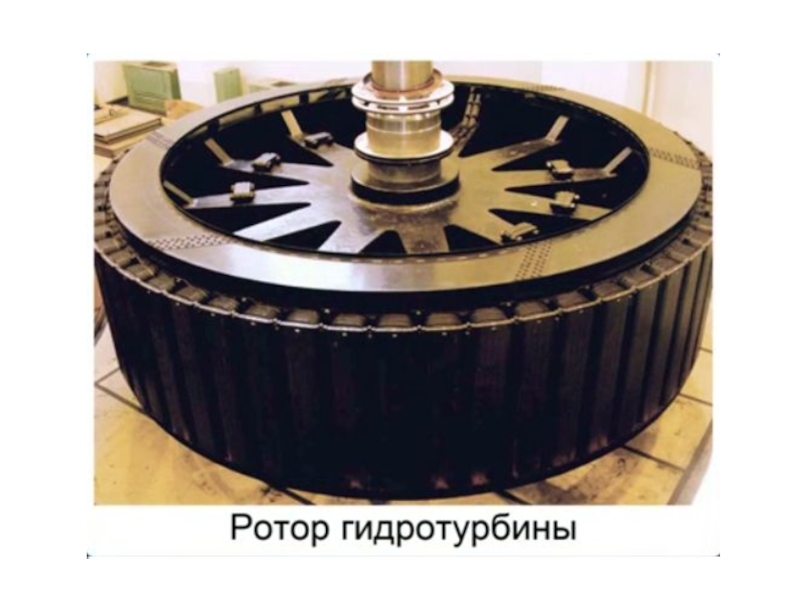

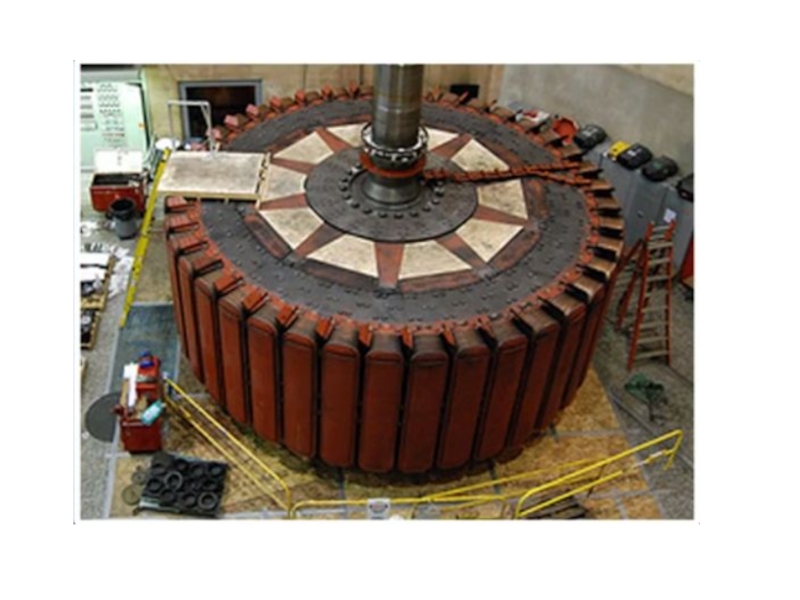

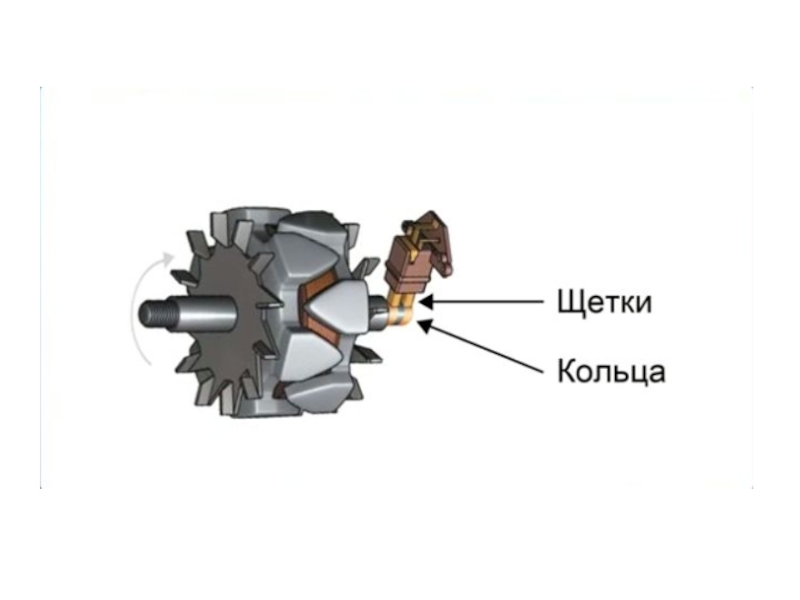

Ротор – подвижный стальной сердечник сложной формы, на который надета обмотка, по которой протекает постоянный электрический ток. При вращении ротора обмотки статора оказываются в переменном магнитном поле. И в них индуцируется переменный электрический ток.


Слайд 13

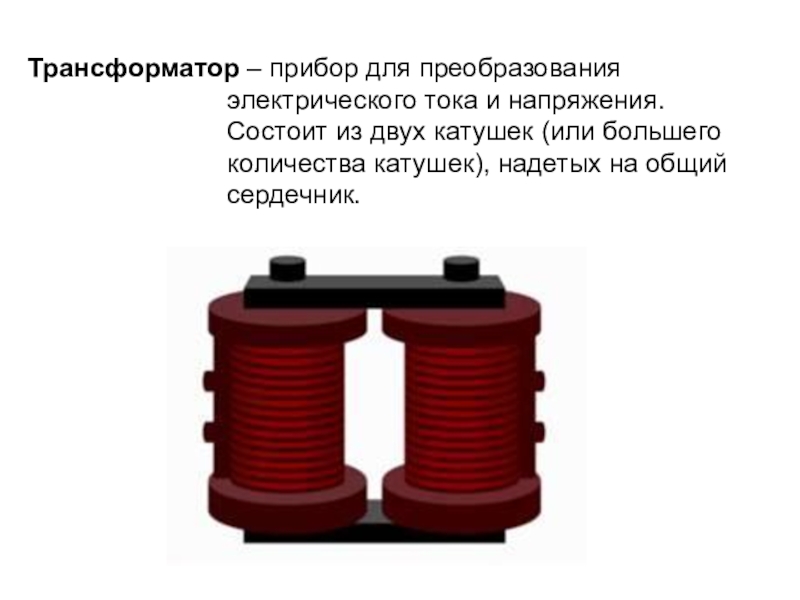

Трансформатор – прибор для преобразования
Текст слайда:

Трансформатор – прибор для преобразования
электрического тока и напряжения.
Состоит из двух катушек (или большего
количества катушек), надетых на общий
сердечник.


Слайд 16
U1 – напряжение в первичной обмотке трансформатора;U2 – напряжение во вторичной обмотке трансформатора;N1 – количество витков в
Текст слайда:


U1 – напряжение в первичной обмотке трансформатора;
U2 – напряжение во вторичной обмотке трансформатора;
N1 – количество витков в первичной обмотке;
N2 – количество витков во вторичной обмотке.

N2 > N1 (U2 > U1) – трансформатор повышающий
N2 < N1 (U2 < U1) – трансформатор понижающий


Слайд 17

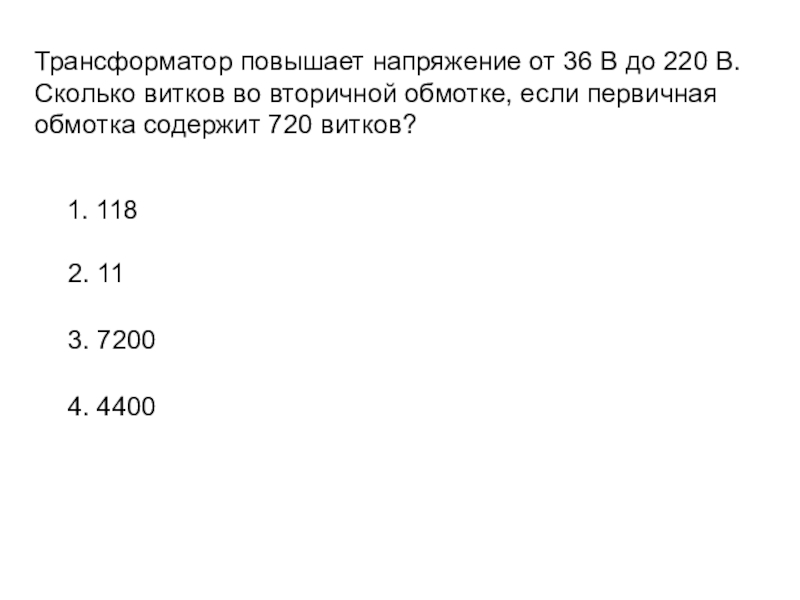

Трансформатор повышает напряжение от 36 В до 220 В. Сколько витков во вторичной обмотке, если первичная обмотка
Текст слайда:

Трансформатор повышает напряжение от 36 В до 220 В. Сколько витков во вторичной обмотке, если первичная обмотка содержит 720 витков?

1. 118

2. 11

3. 7200

4. 4400


Слайд 18
По графику, изображенному на рисунке, определите период и частоту переменного тока                                         1. Т = 8 мс; ν =
Текст слайда:

По графику, изображенному на рисунке, определите период и частоту переменного тока

1. Т = 8 мс; ν = 125 Гц.

2. Т = 4 мс; ν = 125 Гц.

3. Т = 4 мс; ν = 250 Гц.

4. Т = 8 мс; ν = 250 Гц.


Слайд 19
Домашнее задание§42,вопросы к параграфу,упр.39 (стр.179)
Текст слайда:

Домашнее задание

§42,
вопросы к параграфу,
упр.39 (стр.179)
