Презентация, доклад по физике по теме :Решение задач на смешанное соединение проводников

При решении задач на смешанное соединение проводников обычно составляют так называемые эквивалентные схемы, выделяя участки с последовательным и параллельным соединением.Смешанное соединение

Слайд 1Решение задач
Решение задач на смешанное соединение проводников

Решение задачРешение задач  на смешанное соединение проводников

Слайд 2При решении задач на смешанное соединение проводников обычно составляют так называемые

эквивалентные схемы, выделяя участки с последовательным и параллельным соединением.

Смешанное соединение

При решении задач на смешанное соединение проводников обычно составляют так называемые эквивалентные схемы, выделяя участки с последовательным

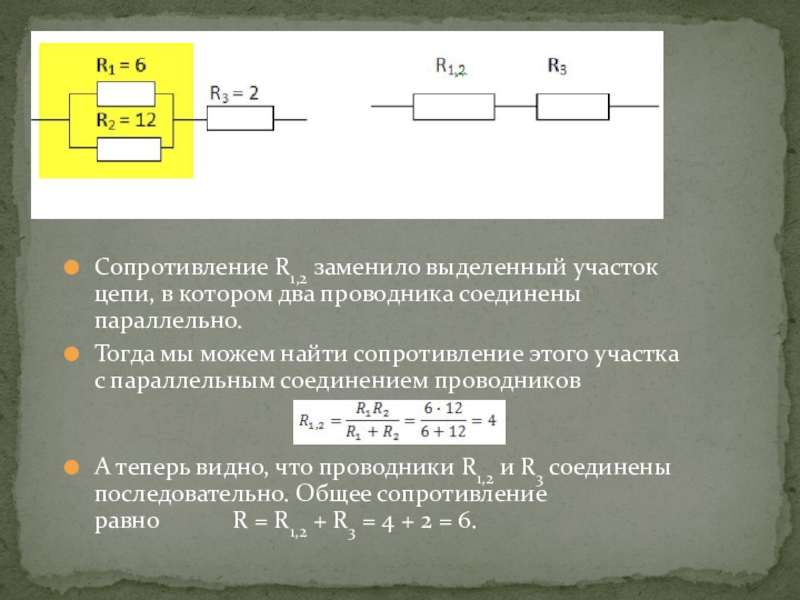

Слайд 3Параллельное соединение
Сопротивление R1,2 заменило выделенный участок цепи, в котором два проводника соединены параллельно.
Тогда

мы можем найти сопротивление этого участка с параллельным соединением проводников
А теперь видно, что проводники R1,2 и R3 соединены последовательно. Общее сопротивление равно            R = R1,2 + R3 = 4 + 2 = 6.

Параллельное соединениеСопротивление R1,2 заменило выделенный участок цепи, в котором два проводника соединены параллельно.Тогда мы можем найти сопротивление этого участка

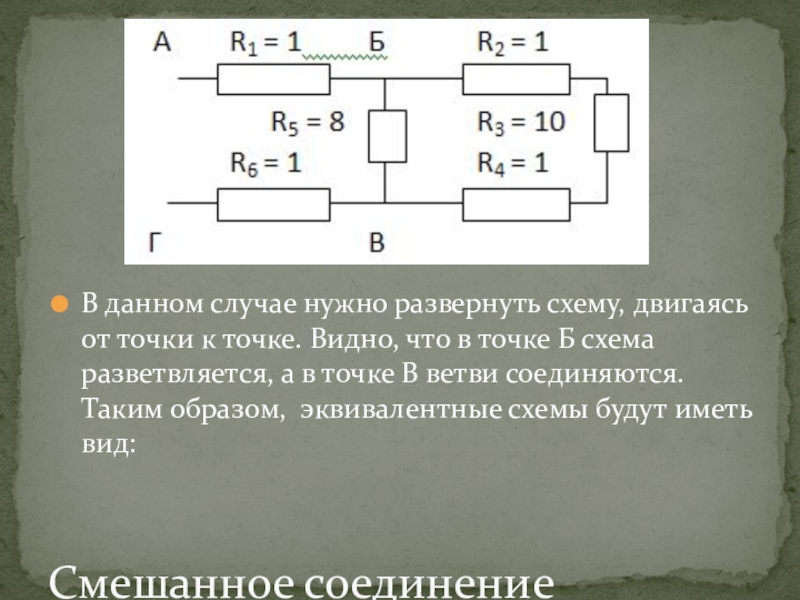

Слайд 4Смешанное соединение
В данном случае нужно развернуть схему, двигаясь от точки к

точке. Видно, что в точке Б схема разветвляется, а в точке В ветви соединяются. Таким образом,  эквивалентные схемы будут иметь вид:
Смешанное соединениеВ данном случае нужно развернуть схему, двигаясь от точки к точке. Видно, что в точке Б

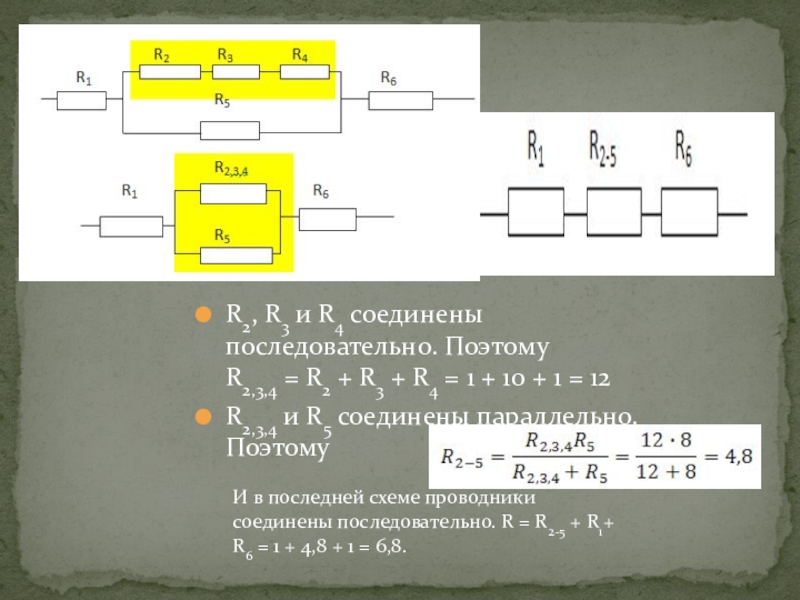

Слайд 5R2, R3 и R4 соединены последовательно. Поэтому R2,3,4 = R2 + R3 + R4 = 1 + 10 + 1 = 12
R2,3,4 и R5 соединены

параллельно. Поэтому

И в последней схеме проводники соединены последовательно. R = R2-5 + R1+ R6 = 1 + 4,8 + 1 = 6,8.

R2, R3 и R4 соединены последовательно. Поэтому R2,3,4 = R2 + R3 + R4 = 1 + 10 + 1 = 12R2,3,4 и R5 соединены параллельно. ПоэтомуИ в последней схеме проводники
