Презентация, доклад по физике по теме Магнитное поле. Электромагнитная индукция

Содержание

13. МАГНИТНОЕ ПОЛЕ. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

Слайд 1Физика
Подготовка к ОГЭ
9 класс
ФГКОУ «Омский кадетский военный корпус» МО РФ
Преподаватель физики

О.П.Фролова
ФизикаПодготовка к ОГЭ9 классФГКОУ «Омский кадетский военный корпус» МО РФПреподаватель физики О.П.Фролова

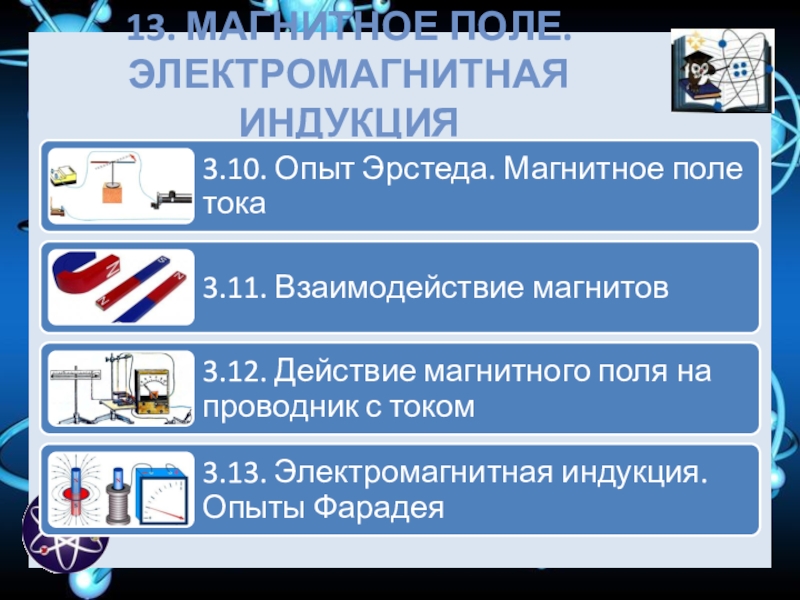

Слайд 213. МАГНИТНОЕ ПОЛЕ. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

13. МАГНИТНОЕ ПОЛЕ. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

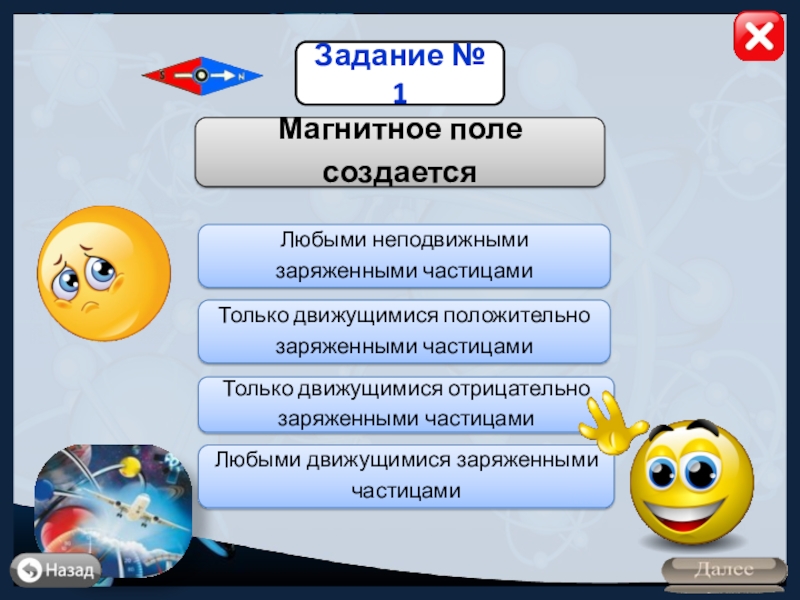

Слайд 6Задание № 1
Магнитное поле создается
Любыми движущимися заряженными частицами
Только движущимися отрицательно заряженными

частицами

Только движущимися положительно заряженными частицами

Любыми неподвижными заряженными частицами

Задание № 1Магнитное поле создаетсяЛюбыми движущимися заряженными частицамиТолько движущимися отрицательно заряженными частицамиТолько движущимися положительно заряженными частицамиЛюбыми неподвижными

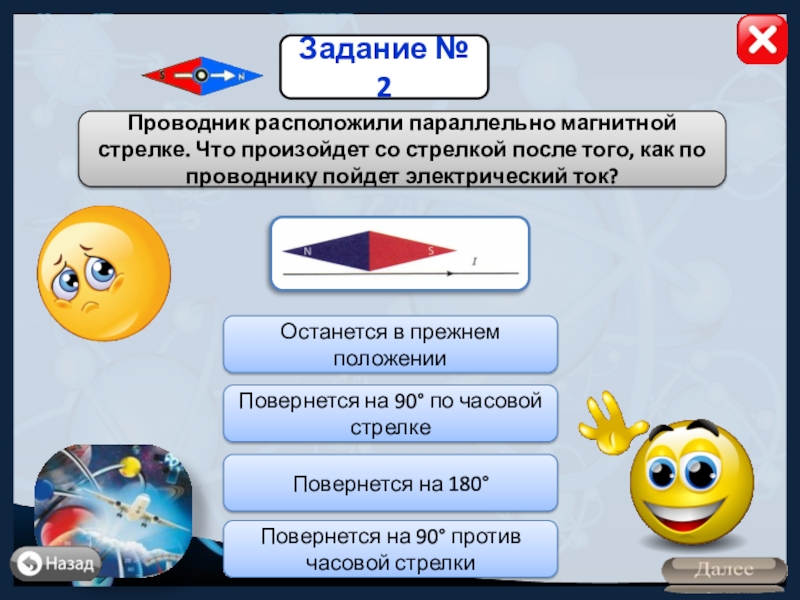

Слайд 7Задание № 2
Проводник расположили параллельно магнитной стрелке. Что произойдет со стрелкой

после того, как по проводнику пойдет электрический ток?

Останется в прежнем положении

Повернется на 90° по часовой стрелке

Повернется на 180°

Повернется на 90° против часовой стрелки

Задание № 2Проводник расположили параллельно магнитной стрелке. Что произойдет со стрелкой после того, как по проводнику пойдет

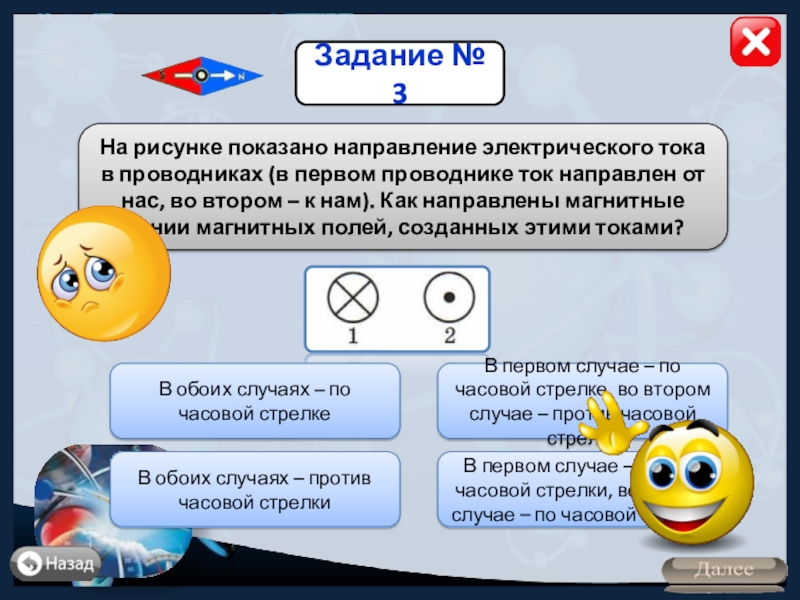

Слайд 8Задание № 3
На рисунке показано направление электрического тока в проводниках (в

первом проводнике ток направлен от нас, во втором – к нам). Как направлены магнитные линии магнитных полей, созданных этими токами?

В обоих случаях – по часовой стрелке

В обоих случаях – против часовой стрелки

В первом случае – по часовой стрелке, во втором случае – против часовой стрелки

В первом случае – против часовой стрелки, во втором случае – по часовой стрелке

Задание № 3На рисунке показано направление электрического тока в проводниках (в первом проводнике ток направлен от нас,

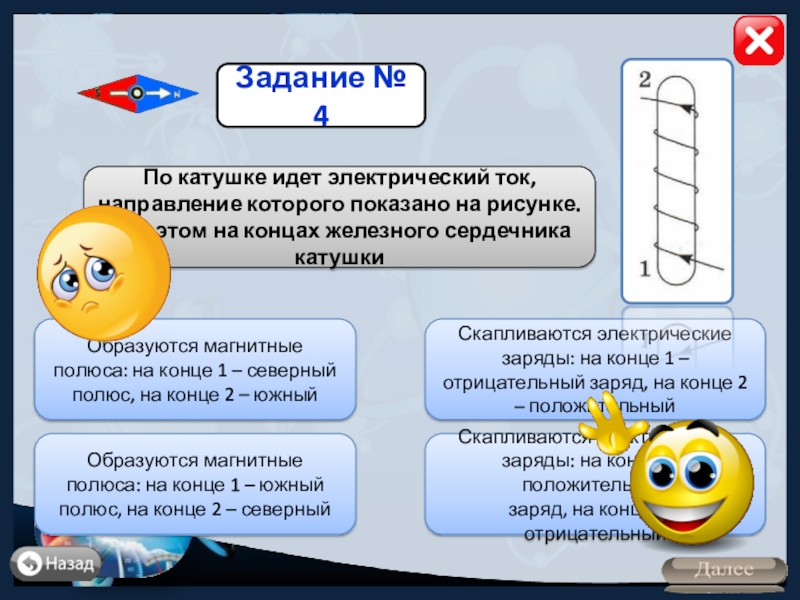

Слайд 9Задание № 4
По катушке идет электрический ток, направление которого показано на

рисунке. При этом на концах железного сердечника катушки

Образуются магнитные полюса: на конце 1 – северный полюс, на конце 2 – южный

Образуются магнитные полюса: на конце 1 – южный
полюс, на конце 2 – северный

Скапливаются электрические заряды: на конце 1 – отрицательный заряд, на конце 2 – положительный

Скапливаются электрические заряды: на конце 1 – положительный
заряд, на конце 2 – отрицательный

Задание № 4По катушке идет электрический ток, направление которого показано на рисунке. При этом на концах железного

Слайд 10Задание № 5

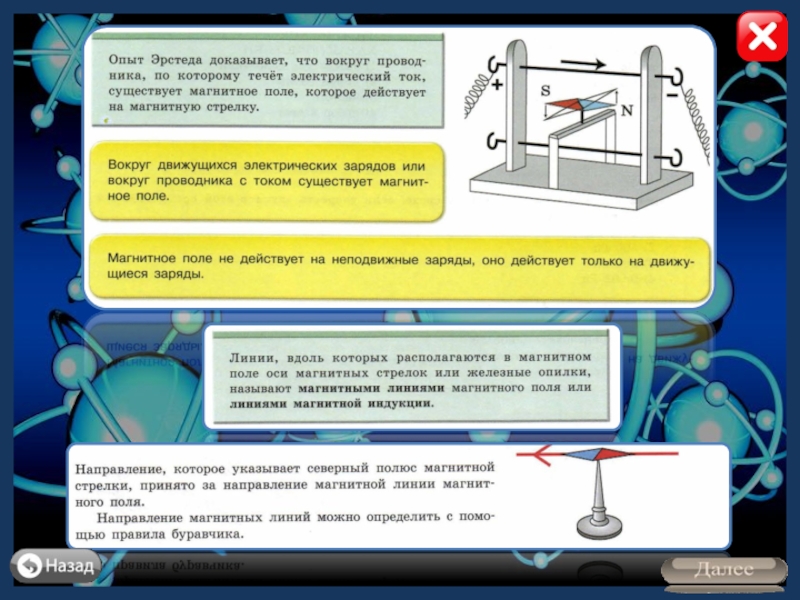

В опыте Эрстеда было обнаружено
Отклонение магнитной стрелки при протекании

электрического тока по проводу

Взаимодействие параллельных проводников с током

Возникновение тока в замкнутой катушке при опускании в нее магнита

Взаимодействие двух магнитных стрелок

Задание № 5В опыте Эрстеда было обнаруженоОтклонение магнитной стрелки при протекании электрического тока по проводуВзаимодействие параллельных проводников

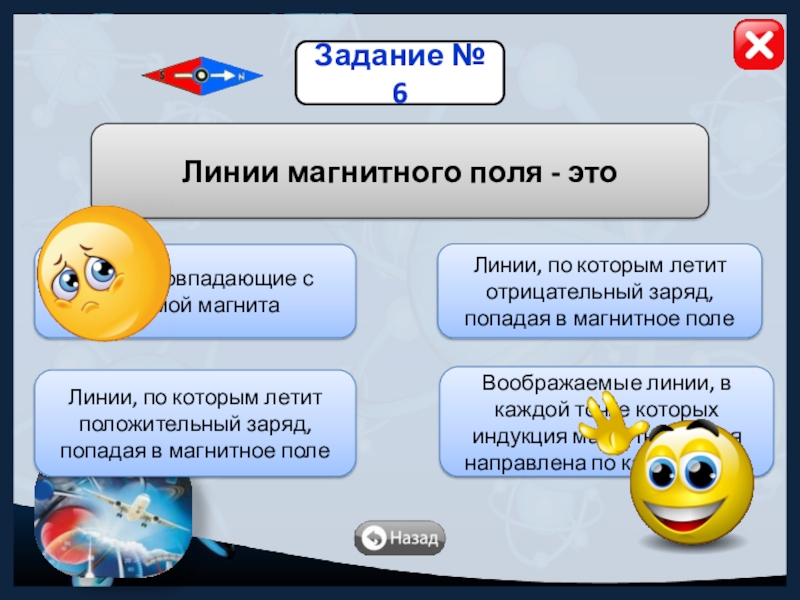

Слайд 11Задание № 6
Линии магнитного поля - это
Линии, совпадающие с формой магнита
Линии,

по которым летит положительный заряд, попадая в магнитное поле

Линии, по которым летит отрицательный заряд, попадая в магнитное поле

Воображаемые линии, в каждой точке которых индукция магнитного поля направлена по касательной

Задание № 6Линии магнитного поля - этоЛинии, совпадающие с формой магнитаЛинии, по которым летит положительный заряд, попадая

Слайд 15Задание № 1
На каком рисунке правильно показаны силы взаимодействия двух магнитов?

Задание № 1На каком рисунке правильно показаны силы взаимодействия двух магнитов?

Слайд 16Задание № 2
К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси,

перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка

Повернется на 180°

Повернется на 90° против часовой стрелки

Повернется на 90° по часовой стрелке

Останется в прежнем положении

Задание № 2К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит.

Слайд 17Задание № 3
К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси,

перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка

Повернется на 180°

Повернется на 90° против часовой стрелки

Повернется на 90° по часовой стрелке

Останется в прежнем положении

Задание № 3К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит.

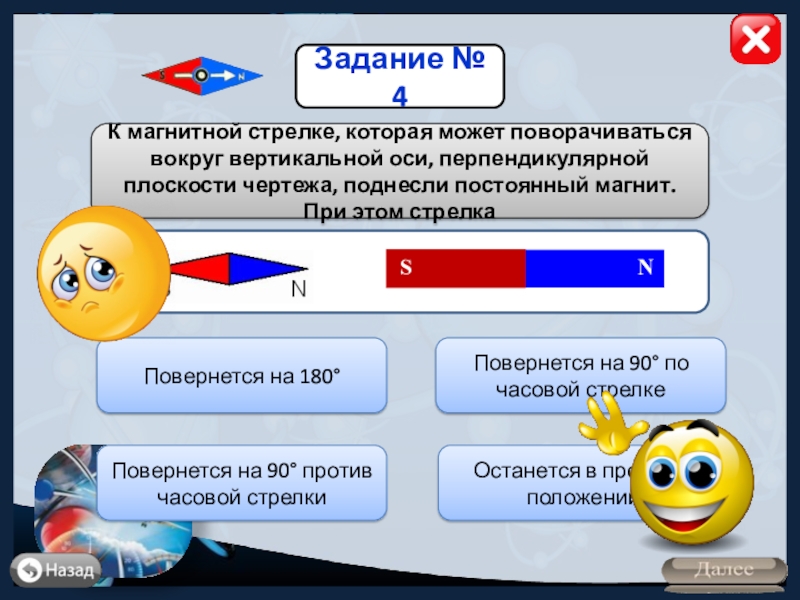

Слайд 18Задание № 4
К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси,

перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка

Повернется на 180°

Повернется на 90° против часовой стрелки

Повернется на 90° по часовой стрелке

Останется в прежнем положении

Задание № 4К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит.

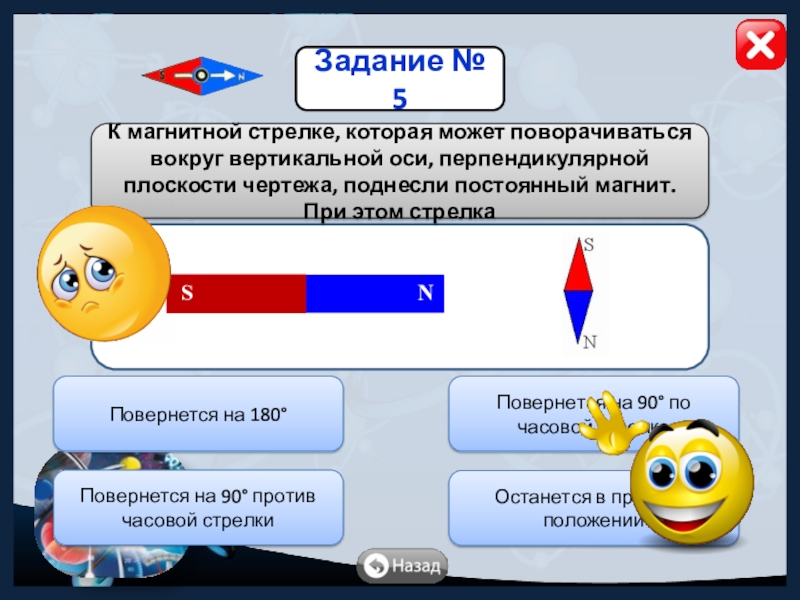

Слайд 19Задание № 5
К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси,

перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка

Повернется на 180°

Повернется на 90° против часовой стрелки

Повернется на 90° по часовой стрелке

Останется в прежнем положении

Задание № 5К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит.

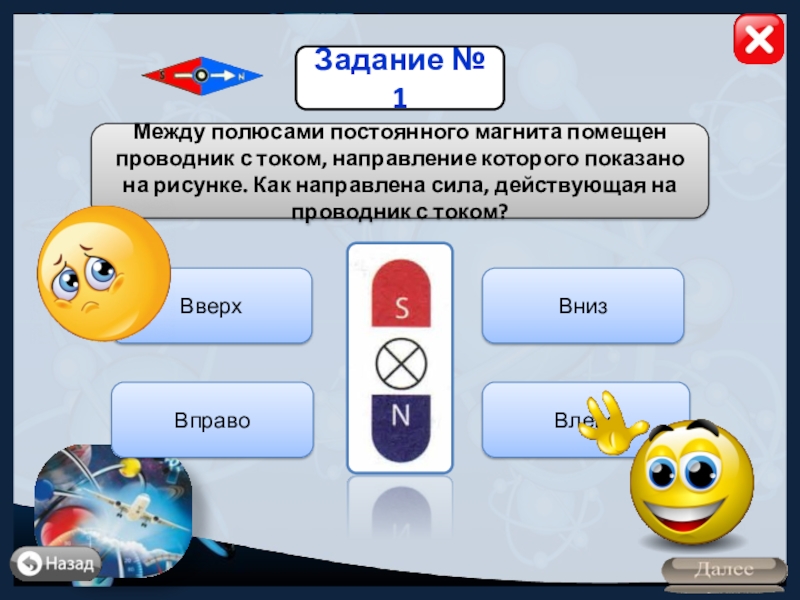

Слайд 23Задание № 1
Между полюсами постоянного магнита помещен проводник с током, направление

которого показано на рисунке. Как направлена сила, действующая на проводник с током?

Вверх

Вправо

Вниз

Влево

Задание № 1Между полюсами постоянного магнита помещен проводник с током, направление которого показано на рисунке. Как направлена

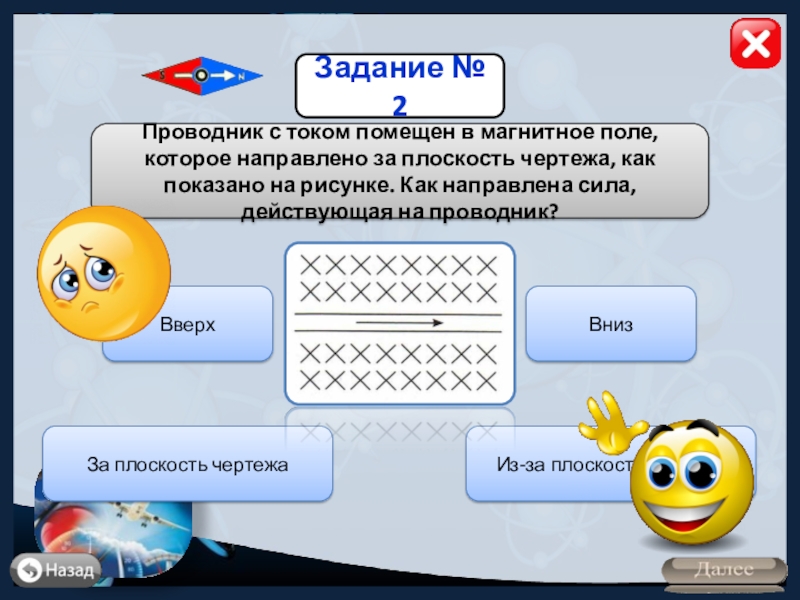

Слайд 24Задание № 2
Проводник с током помещен в магнитное поле, которое направлено

за плоскость чертежа, как показано на рисунке. Как направлена сила, действующая на проводник?

Вверх

За плоскость чертежа

Вниз

Из-за плоскости чертежа

Задание № 2Проводник с током помещен в магнитное поле, которое направлено за плоскость чертежа, как показано на

Слайд 25Задание № 3
Протон влетает в магнитное поле, образованное постоянными магнитами, как

показано на рисунке. Как направлена сила Лоренца, действующая на протон?

Вверх

Вниз

За плоскость чертежа
(от нас)

Из-за плоскости чертежа
(на нас)

Задание № 3Протон влетает в магнитное поле, образованное постоянными магнитами, как показано на рисунке. Как направлена сила

Слайд 26Задание № 4
На рисунке показана сила, действующая на проводник с током

в магнитном поле. Ток в проводнике направлен за плоскость чертежа. Как направлен вектор магнитной индукции магнитного поля?

Вправо

Влево

Вверх

Вниз

Задание № 4На рисунке показана сила, действующая на проводник с током в магнитном поле. Ток в проводнике

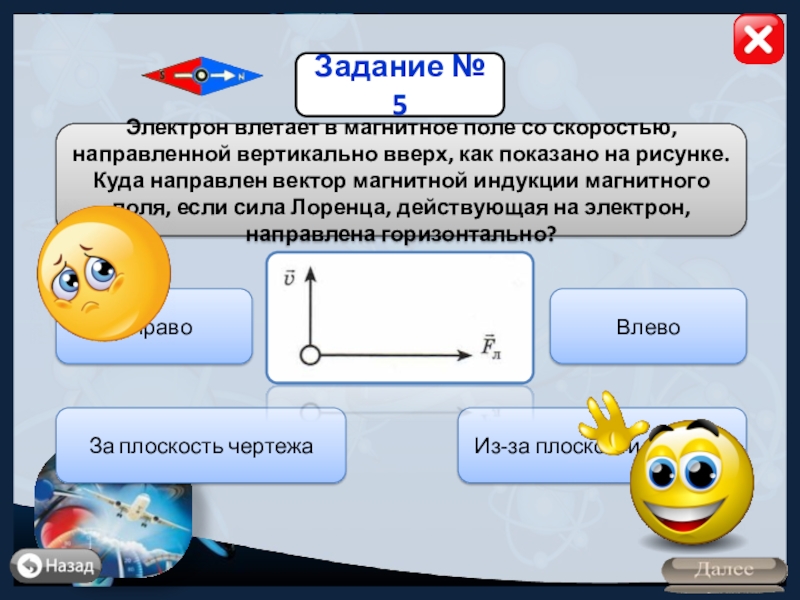

Слайд 27Задание № 5
Электрон влетает в магнитное поле со скоростью, направленной вертикально

вверх, как показано на рисунке. Куда направлен вектор магнитной индукции магнитного поля, если сила Лоренца, действующая на электрон, направлена горизонтально?

Вправо

Влево

За плоскость чертежа

Из-за плоскости чертежа

Задание № 5Электрон влетает в магнитное поле со скоростью, направленной вертикально вверх, как показано на рисунке. Куда

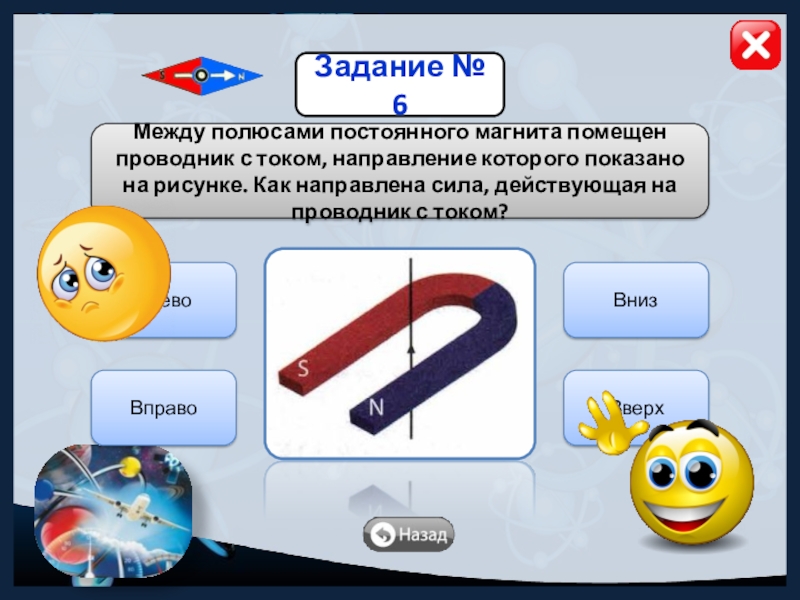

Слайд 28Задание № 6
Между полюсами постоянного магнита помещен проводник с током, направление

которого показано на рисунке. Как направлена сила, действующая на проводник с током?

Влево

Вправо

Вверх

Вниз

Задание № 6Между полюсами постоянного магнита помещен проводник с током, направление которого показано на рисунке. Как направлена

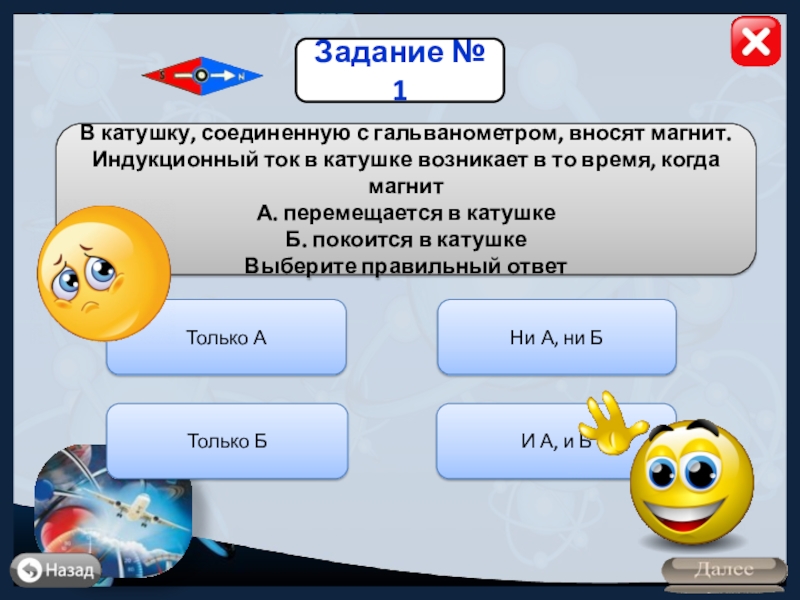

Слайд 32Задание № 1
В катушку, соединенную с гальванометром, вносят магнит. Индукционный ток

в катушке возникает в то время, когда магнит
А. перемещается в катушке
Б. покоится в катушке
Выберите правильный ответ

Только А

Только Б

И А, и Б

Ни А, ни Б

Задание № 1В катушку, соединенную с гальванометром, вносят магнит. Индукционный ток в катушке возникает в то время,

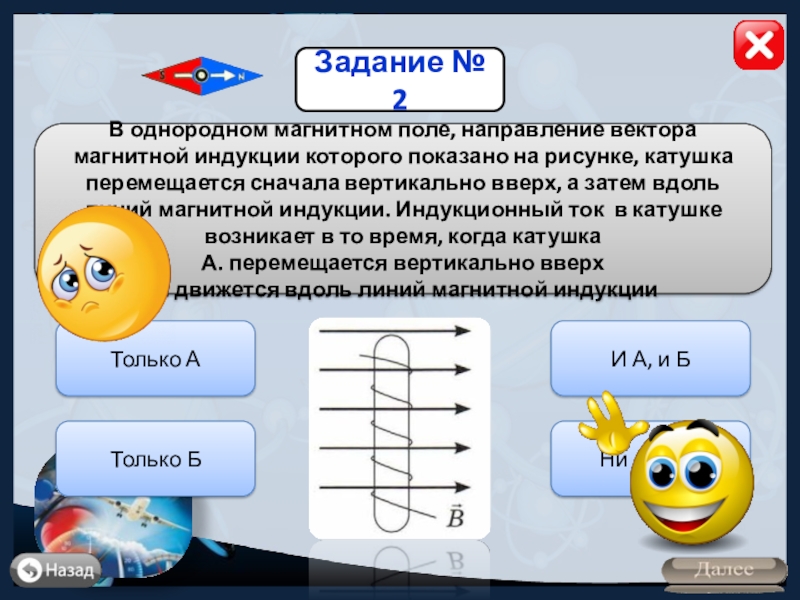

Слайд 33Задание № 2
В однородном магнитном поле, направление вектора магнитной индукции которого

показано на рисунке, катушка перемещается сначала вертикально вверх, а затем вдоль линий магнитной индукции. Индукционный ток в катушке возникает в то время, когда катушка
А. перемещается вертикально вверх
Б. движется вдоль линий магнитной индукции

Только А

Только Б

И А, и Б

Ни А, ни Б

Задание № 2В однородном магнитном поле, направление вектора магнитной индукции которого показано на рисунке, катушка перемещается сначала

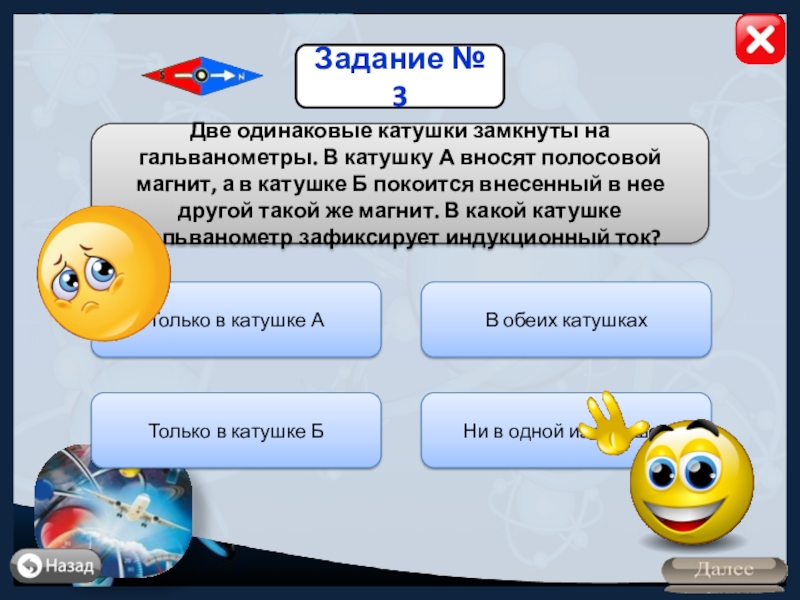

Слайд 34Задание № 3
Две одинаковые катушки замкнуты на гальванометры. В катушку А

вносят полосовой магнит, а в катушке Б покоится внесенный в нее другой такой же магнит. В какой катушке гальванометр зафиксирует индукционный ток?

Только в катушке А

Только в катушке Б

В обеих катушках

Ни в одной из катушек

Задание № 3Две одинаковые катушки замкнуты на гальванометры. В катушку А вносят полосовой магнит, а в катушке

Слайд 35Задание № 4
Внутри катушки, соединенной с гальванометром, находится малая катушка, подключенная

к источнику постоянного тока. В каком случае гальванометр зафиксирует индукционный ток?
А. Малую катушку перемещают по отношению к большой.
Б. В малой катушке выключают электрический ток.

Только в малой катушке

Только в большой катушке

В обеих катушках

Ни в одной из катушек

Задание № 4Внутри катушки, соединенной с гальванометром, находится малая катушка, подключенная к источнику постоянного тока. В каком

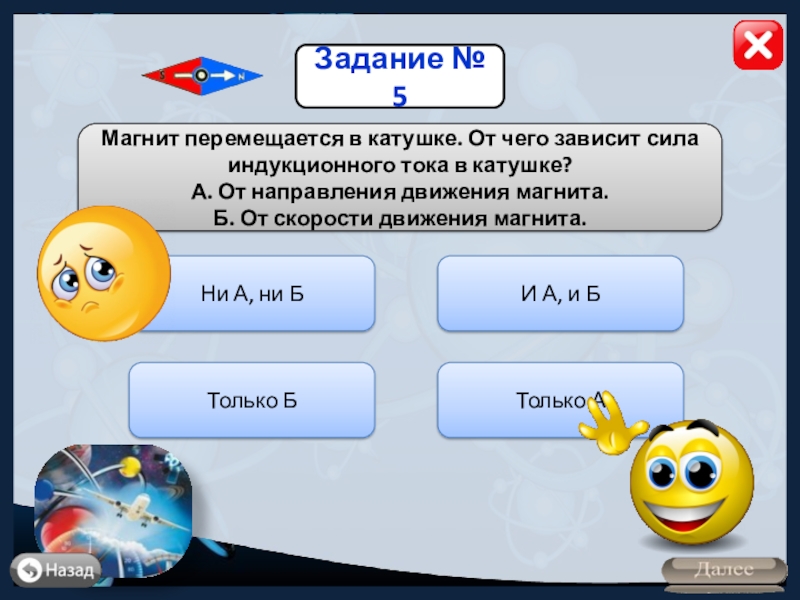

Слайд 36Задание № 5
Магнит перемещается в катушке. От чего зависит сила индукционного

тока в катушке?
А. От направления движения магнита.
Б. От скорости движения магнита.

Только А

Только Б

И А, и Б

Ни А, ни Б

Задание № 5Магнит перемещается в катушке. От чего зависит сила индукционного тока в катушке?А. От направления движения

Слайд 37Задание № 6
Проводящее кольцо с разрезом поднимают к полосовому магниту (см.

рисунок), а сплошное проводящее кольцо смещают вправо.
При этом индукционный ток

Течет в обоих случаях

В обоих случаях не течет

Течет только в первом случае

Течет только во втором случае

Задание № 6Проводящее кольцо с разрезом поднимают к полосовому магниту (см. рисунок), а сплошное проводящее кольцо смещают
