Презентация, доклад по физике по теме Линзы. Увеличение линзы. Формула тонкой линзы. Построение изображений в собирающей линзе

Содержание

Линза, у которой края намного тоньше, чем середина, является выпуклой (стр.162, рис. 144, а, б).Линза, у которой края толще, чем середина, является вогнутой .(рис. 144, б).Линза- прозрачное тело, ограниченное двумя сферическими поверхностями.Все выпуклые линзы являются собирающими.Все

Слайд 1Линзы. Оптическая сила. Формула тонкой линзы. Увеличение линзы. Построение изображений в

собирающей линзе.

Линзы. Оптическая сила. Формула тонкой линзы. Увеличение линзы. Построение изображений в собирающей линзе.

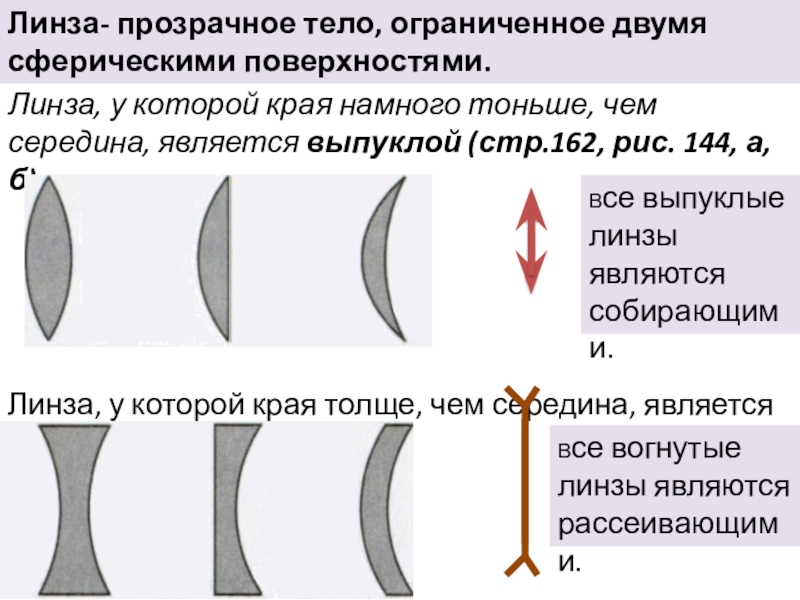

Слайд 2Линза, у которой края намного тоньше, чем середина, является выпуклой (стр.162,

рис. 144, а, б).





Линза, у которой края толще, чем середина, является вогнутой .
(рис. 144, б).

Линза- прозрачное тело, ограниченное двумя сферическими поверхностями.

Все выпуклые линзы являются собирающими.

Все вогнутые линзы являются рассеивающими.

Линза, у которой края намного тоньше, чем середина, является выпуклой (стр.162, рис. 144, а, б).Линза, у которой

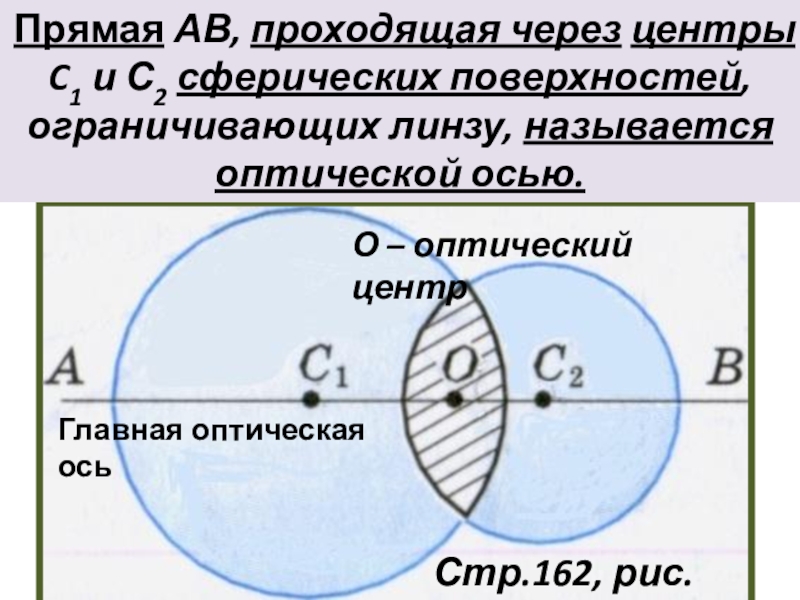

Слайд 3Прямая АВ, проходящая через центры
C1 и С2 сферических поверхностей, ограничивающих линзу,

называется оптической осью.

Стр.162, рис. 145)

Главная оптическая ось

О – оптический центр

Прямая АВ, проходящая через центрыC1 и С2 сферических поверхностей, ограничивающих линзу, называется оптической осью.Стр.162, рис. 145) Главная

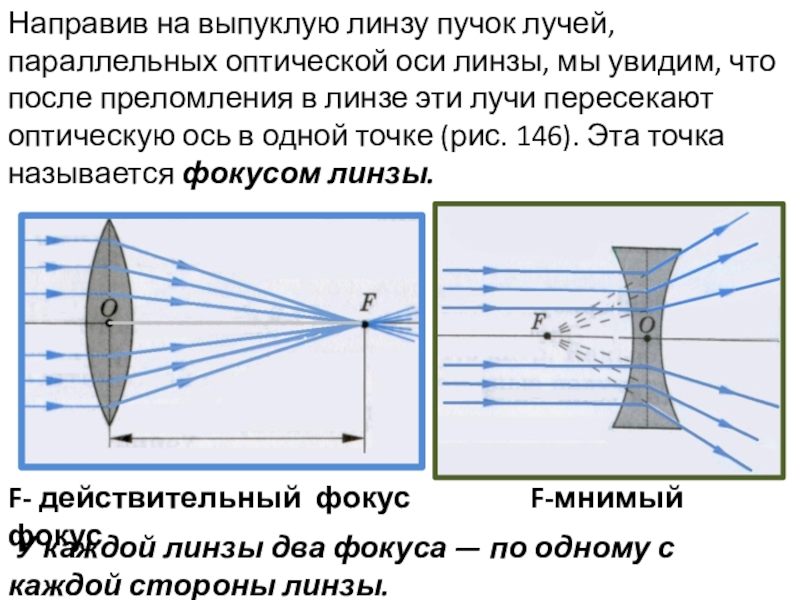

Слайд 4Направив на выпуклую линзу пучок лучей, параллельных оптической оси линзы, мы

увидим, что после преломления в линзе эти лучи пересекают оптическую ось в одной точке (рис. 146). Эта точка называется фокусом линзы.









У каждой линзы два фокуса — по одному с каждой стороны линзы.

F- действительный фокус F-мнимый фокус

Направив на выпуклую линзу пучок лучей, параллельных оптической оси линзы, мы увидим, что после преломления в линзе

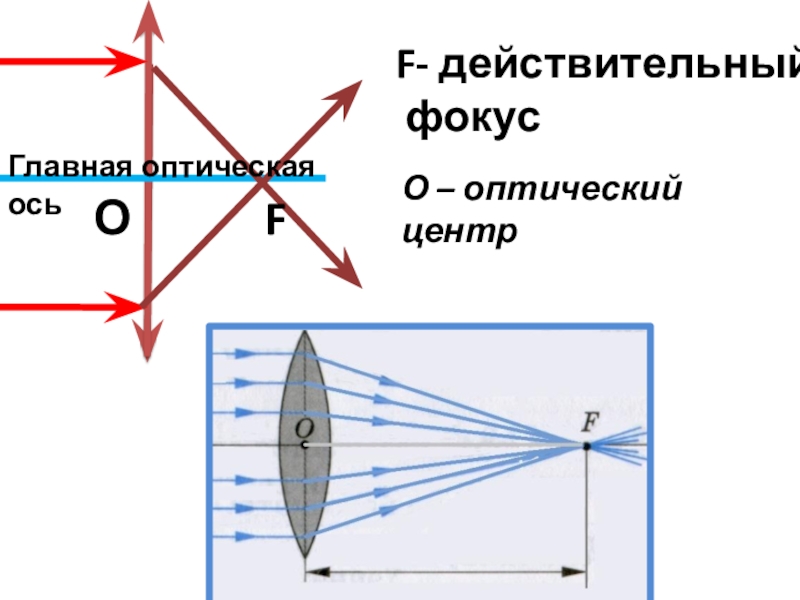

Слайд 5F- действительный
фокус
О – оптический центр
Главная оптическая ось

F- действительный фокусО – оптический центрГлавная оптическая ось

Слайд 6F - расстояние от линзы до ее фокуса –
фокусное расстояние линзы
F-мнимый

фокус

Главная оптическая ось

F - расстояние от линзы до ее фокуса –фокусное расстояние линзыF-мнимый фокусГлавная оптическая ось

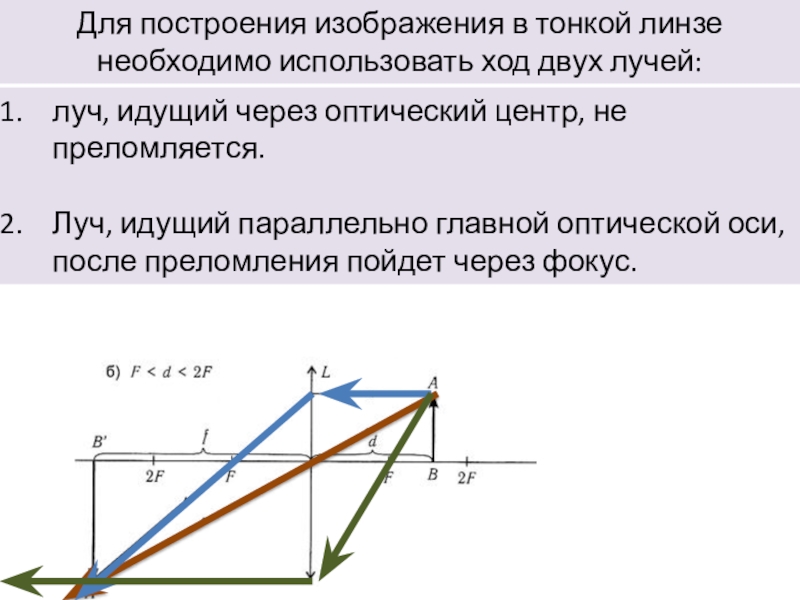

Слайд 7Для построения изображения в тонкой линзе необходимо использовать ход двух лучей:
луч,

идущий через оптический центр, не преломляется.

Луч, идущий параллельно главной оптической оси, после преломления пойдет через фокус.

Для построения изображения в тонкой линзе необходимо использовать ход двух лучей:луч, идущий через оптический центр, не преломляется.Луч,

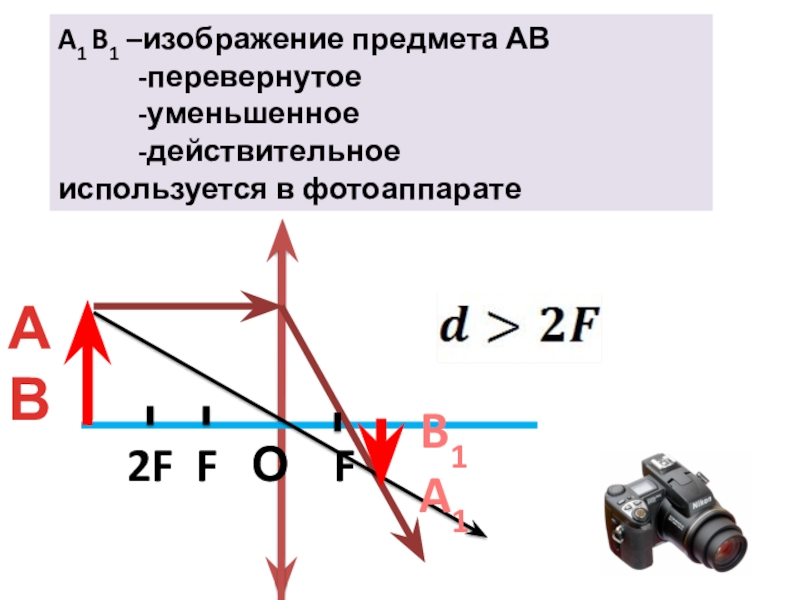

Слайд 8А
В
B1
A1
A1 B1 –изображение предмета АВ
-перевернутое
-уменьшенное
-действительное
используется в фотоаппарате

АВB1A1A1 B1 –изображение предмета АВ-перевернутое-уменьшенное -действительноеиспользуется в фотоаппарате

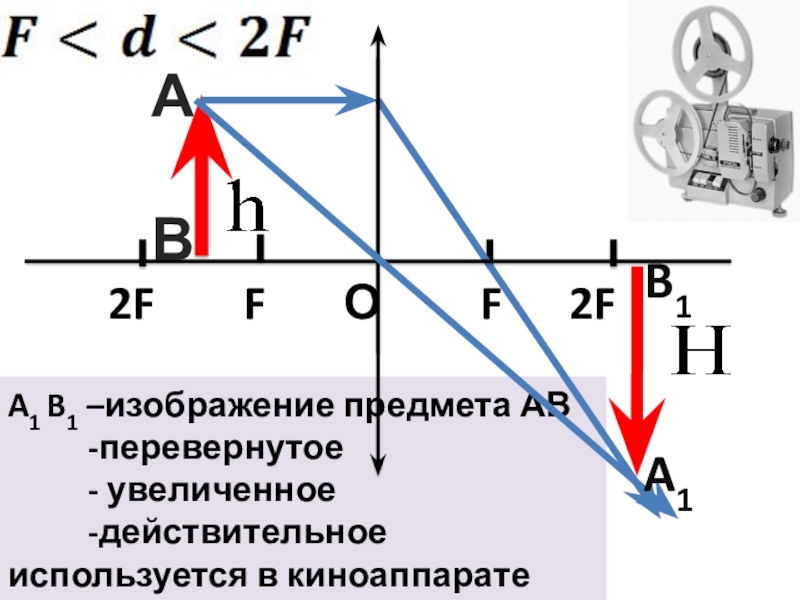

Слайд 92F F О

F 2F

A1 B1 –изображение предмета АВ
-перевернутое
- увеличенное
-действительное
используется в киноаппарате

А

В

B1


A1

2F    F    О     F   2F

Слайд 10A1 B1 – изображение

предмета АВ
- прямое
- увеличенное
-мнимое
используется в лупе часовщика

А1



В1

А

В

d

f

A1 B1 – изображение          предмета АВ- прямое- увеличенное

Слайд 11Формула тонкой линзы
F- фокусное расстояние
d -расстояние от предмета до линзы
f –

расстояние от изображения до линзы

Формула тонкой линзыF- фокусное расстояниеd -расстояние от предмета до линзыf – расстояние от изображения до линзы

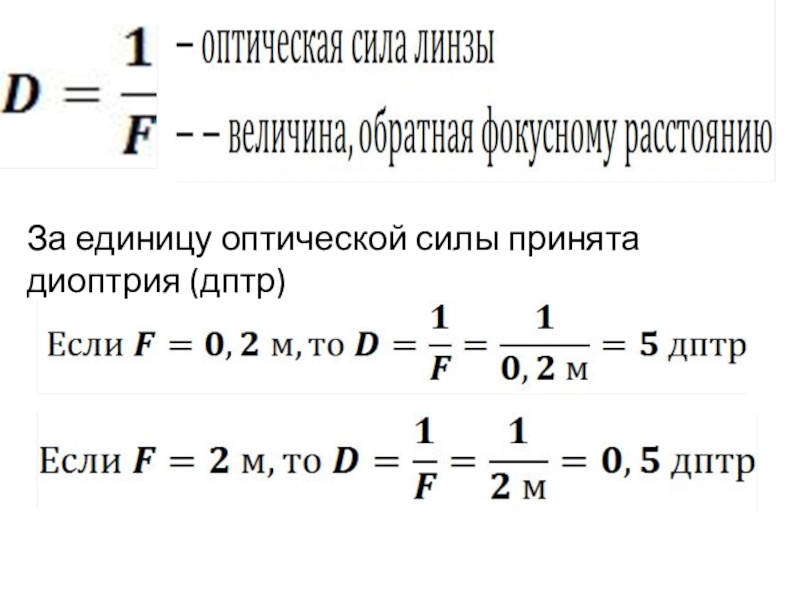

Слайд 12За единицу оптической силы принята диоптрия (дптр)

За единицу оптической силы принята диоптрия (дптр)

Слайд 13 Г- увеличение линзы

Г- увеличение линзы

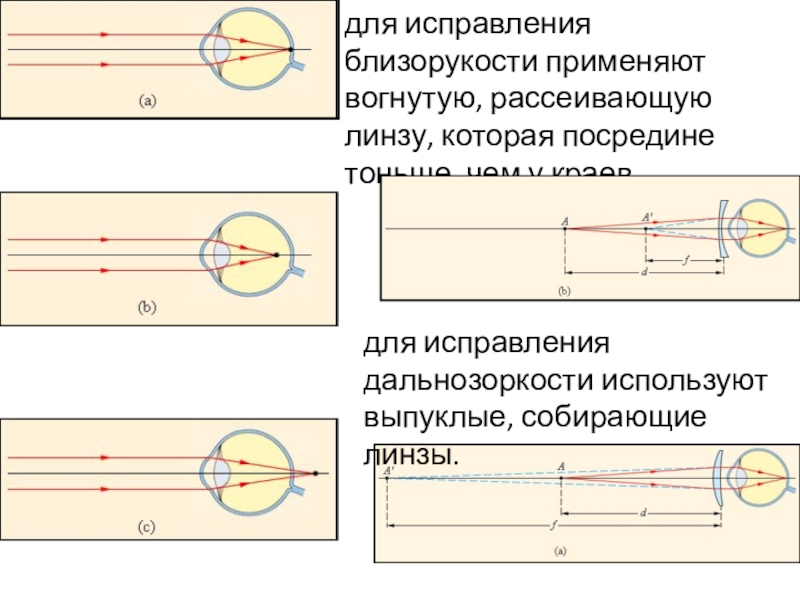

Слайд 14для исправления близорукости применяют вогнутую, рассеивающую линзу, которая посредине тоньше, чем

у краев

для исправления дальнозоркости используют выпуклые, собирающие линзы.

для исправления близорукости применяют вогнутую, рассеивающую линзу, которая посредине тоньше, чем у краевдля исправления дальнозоркости используют выпуклые,

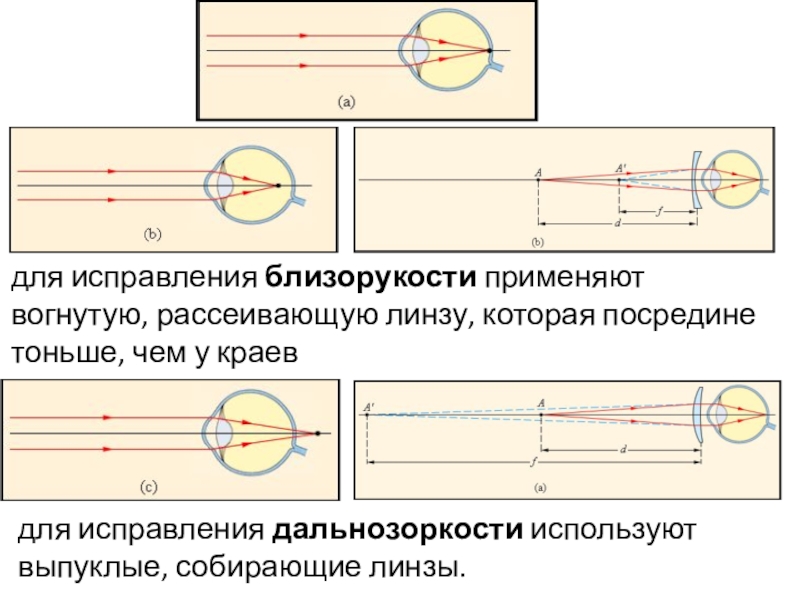

Слайд 15для исправления близорукости применяют вогнутую, рассеивающую линзу, которая посредине тоньше, чем

у краев

для исправления дальнозоркости используют выпуклые, собирающие линзы.

для исправления близорукости применяют вогнутую, рассеивающую линзу, которая посредине тоньше, чем у краевдля исправления дальнозоркости используют выпуклые,
