Презентация, доклад по физике по теме
Содержание
- 1. Презентация по физике по теме
- 2. Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.
- 3. Слайд 3

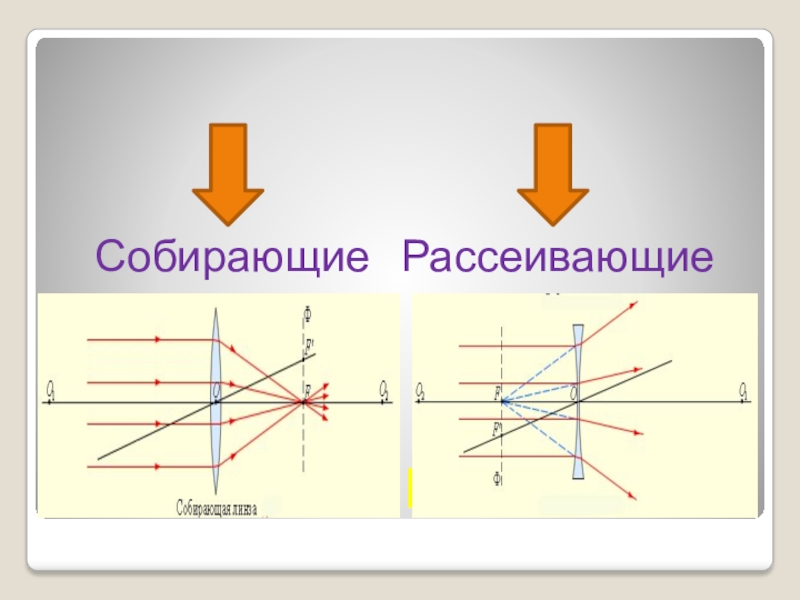

- 4. Виды линзСобирающиеРассеивающие
- 5. Собирающие линзы- линзы, преобразующие параллельный пучок световых лучей в сходящийся.плоско-выпуклаядвояковыпуклаявогнуто-выпуклая
- 6. Рассеивающие линзы – линзы, преобразующие параллельный пучок световых лучей в расходящийсядвояковогнутаявыпукло-вогнутаяплоско-вогнутая
- 7. Тонкая линза- линза у которой толщина пренебрежимо
- 8. Главная оптическая ось – прямая О1О2, на
- 9. Главная оптическая ось – прямая, на которой
- 10. Главный фокус собирающей линзы (F) – точка
- 11. Фокус – точка, в которой после преломления
- 12. Построение изображений в линзах
- 13. Построение изображений в тонких линзах1 – луч,

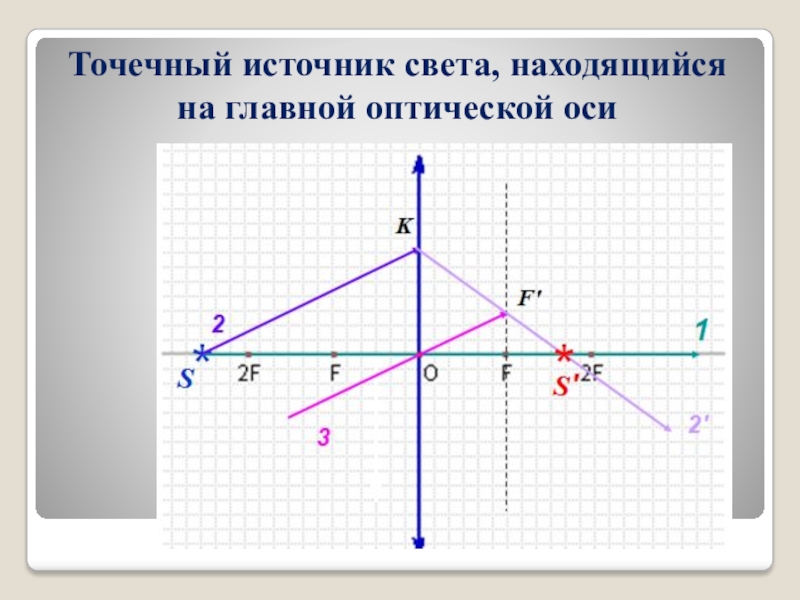

- 14. Точечный источник света, находящийся на главной оптической оси

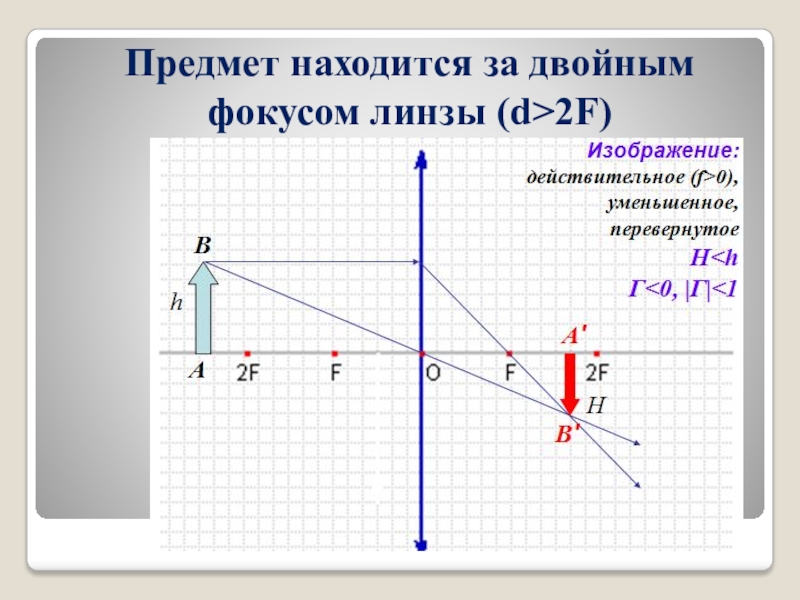

- 15. Предмет находится за двойным фокусом линзы (d>2F)

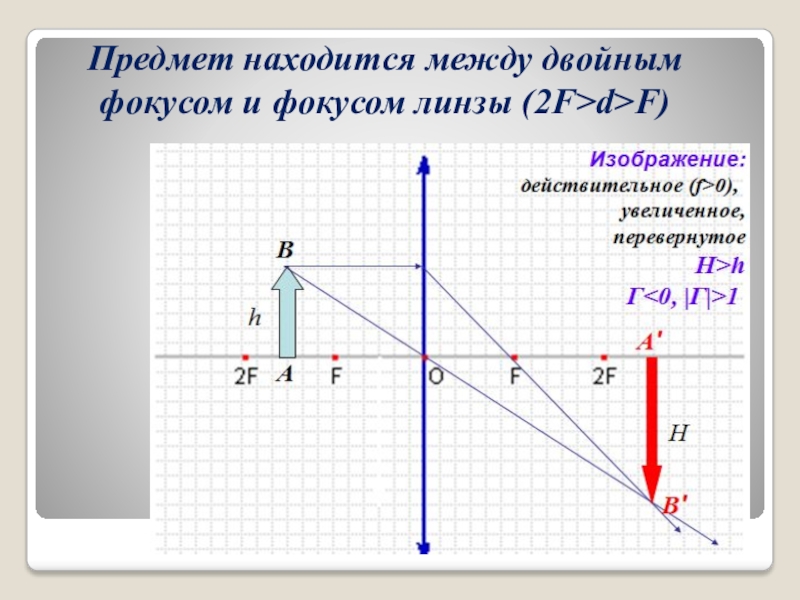

- 16. Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)
- 17. Формула тонкой линзы (для d>2F)F – фокусное
- 18. Построение изображения точки, лежащей на главной оптической
- 19. Формула тонкой рассеивающей линзыF – фокусное расстояние
- 20. Оптическая сила линзыВеличину, обратную главному фокусному расстоянию, называют оптической силой линзы. Ее обозначают буквой D:
- 21. Увеличение линзыЛинейное увеличение – отношение линейного размера изображения к линейному размеру предмета.
- 22. Аберрации линзСферическая аберрация заключается в том, что при
- 23. Хроматическая аберрация (зависимость фокусного расстояния от длины волны
- 24. Тип хроматических аберраций:Хроматическая аберрация положения - пересечение
- 25. Хроматическая разность увеличения - пересечение лучей с различной
- 26. АстигматизмАстигматизм - изображение точки, удалённой от оптической оси,
- 27. Плоско-вогнутая линза имеет радиус кривизны 20 см.
- 28. 5. Двояковыпуклая линза сделана из стекла (n=1,5)
- 29. Вывод:С помощью линз можно получить: уменьшенное или увеличенное, перевернутое или нормальное, действительное или мнимое изображение.
- 30. Слайд 30
Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.

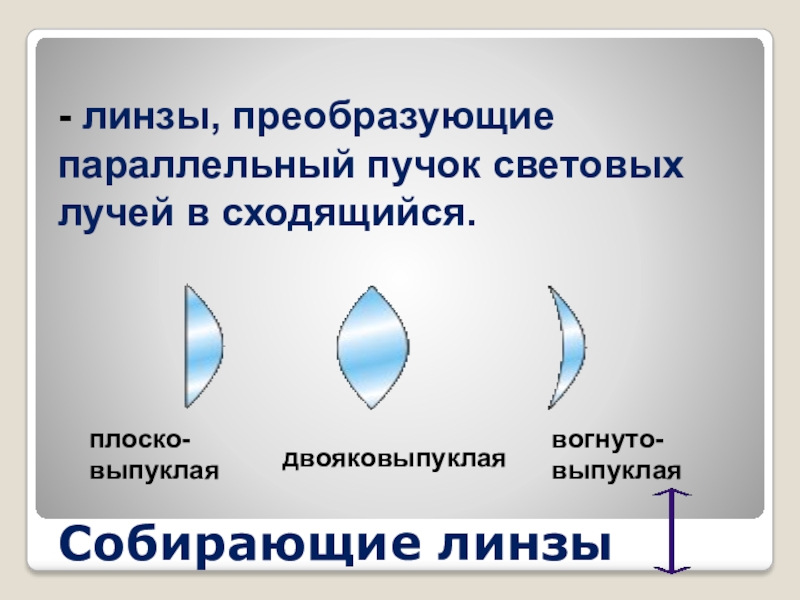

Слайд 5Собирающие линзы
- линзы, преобразующие параллельный пучок световых лучей в сходящийся.
плоско-выпуклая
двояковыпуклая
вогнуто-выпуклая

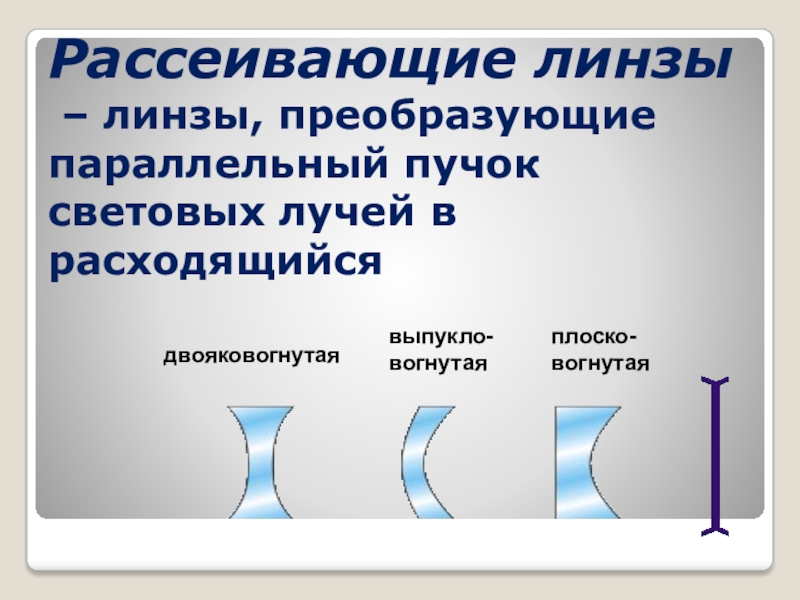

Слайд 6Рассеивающие линзы
– линзы, преобразующие параллельный пучок световых лучей в расходящийся
двояковогнутая
выпукло-вогнутая
плоско-вогнутая

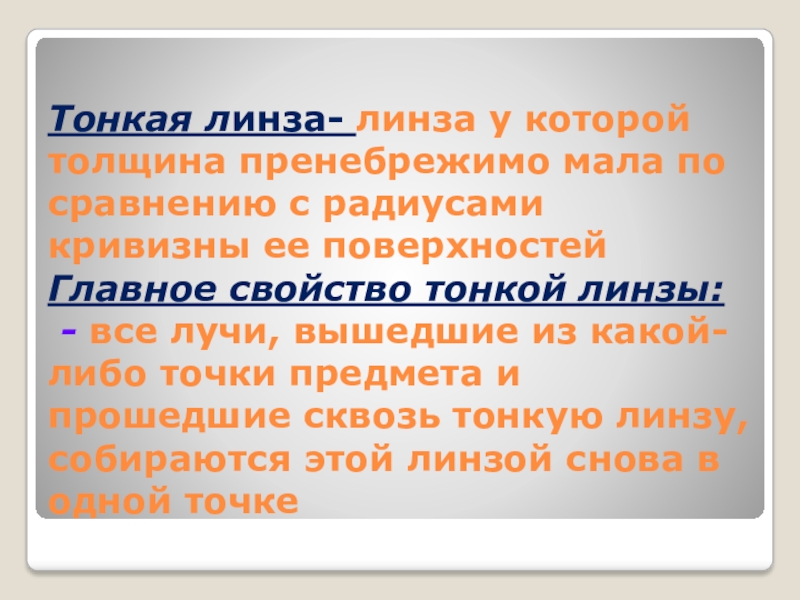

Слайд 7Тонкая линза- линза у которой толщина пренебрежимо мала по сравнению с
радиусами кривизны ее поверхностей
Главное свойство тонкой линзы:
- все лучи, вышедшие из какой-либо точки предмета и прошедшие сквозь тонкую линзу, собираются этой линзой снова в одной точке
Слайд 8Главная оптическая ось – прямая О1О2, на которой лежат центры сферических
поверхностей, ограничивающих линзу.
Главная плоскость линзы – плоскость, проходящая через центр линзы (т. О) перпендикулярно главной оптической оси

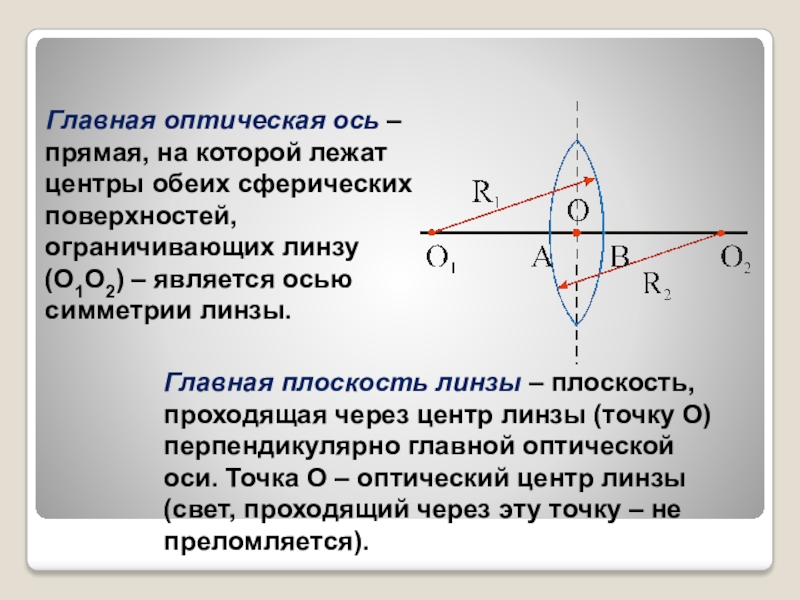

Слайд 9Главная оптическая ось – прямая, на которой лежат центры обеих сферических
поверхностей, ограничивающих линзу (О1О2) – является осью симметрии линзы.
Главная плоскость линзы – плоскость, проходящая через центр линзы (точку О) перпендикулярно главной оптической оси. Точка О – оптический центр линзы (свет, проходящий через эту точку – не преломляется).
Слайд 10Главный фокус собирающей линзы (F) – точка на главной оптической оси,
в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе
Фокусное расстояние (ОF) – расстояние от главного фокуса до центра линзы (О). У собирающей линзы фокус действительный, потому – положительный.

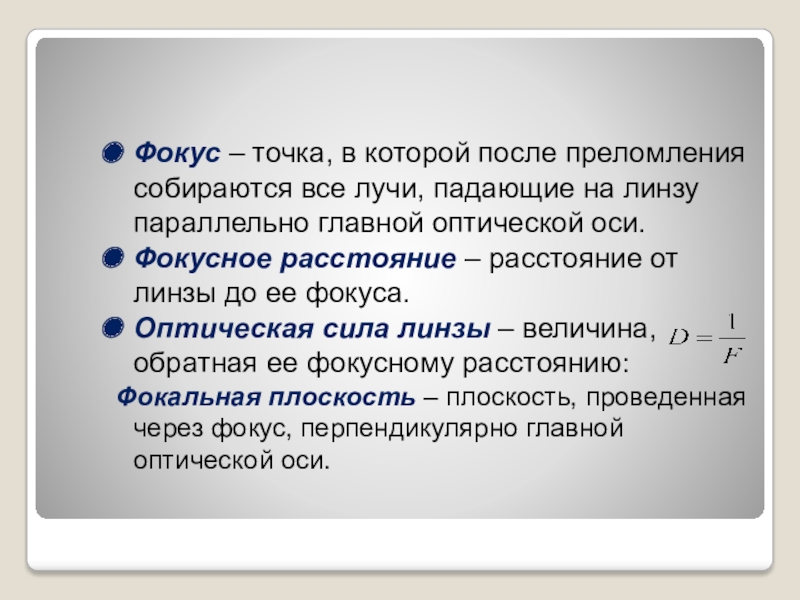

Слайд 11Фокус – точка, в которой после преломления собираются все лучи, падающие
на линзу параллельно главной оптической оси.
Фокусное расстояние – расстояние от линзы до ее фокуса.
Оптическая сила линзы – величина, обратная ее фокусному расстоянию:
Фокальная плоскость – плоскость, проведенная через фокус, перпендикулярно главной оптической оси.
Фокусное расстояние – расстояние от линзы до ее фокуса.
Оптическая сила линзы – величина, обратная ее фокусному расстоянию:
Фокальная плоскость – плоскость, проведенная через фокус, перпендикулярно главной оптической оси.

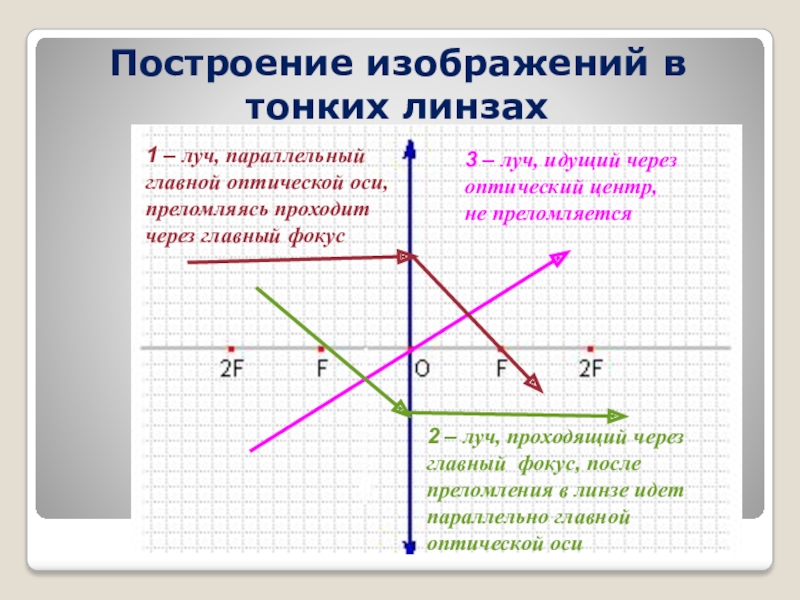

Слайд 13Построение изображений в тонких линзах
1 – луч, параллельный
главной оптической оси,
преломляясь
проходит
через главный фокус
через главный фокус
3 – луч, идущий через
оптический центр,
не преломляется
2 – луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси
Слайд 17Формула тонкой линзы (для d>2F)
F – фокусное расстояние линзы
d – расстояние
от линзы до изображения
f - расстояние от предмета до линзы
f - расстояние от предмета до линзы
Слайд 18Построение изображения точки, лежащей на главной оптической оси рассеивающей линзы
Строим луч,
параллельный главной оптической оси (в данном случае он идет вдоль главной оптической оси)
Строим произвольный луч, падающий от точки на линзу
Изображаем побочную оптическую ось, параллельную построенному лучу
Изображаем фокальную плоскость
Строим ход преломленного луча, для этого соединяем точку падения произвольного луча на линзу и точку пересечения побочной оптической оси с фокальной плоскостью
Строим изображение точки
Строим произвольный луч, падающий от точки на линзу
Изображаем побочную оптическую ось, параллельную построенному лучу
Изображаем фокальную плоскость
Строим ход преломленного луча, для этого соединяем точку падения произвольного луча на линзу и точку пересечения побочной оптической оси с фокальной плоскостью
Строим изображение точки

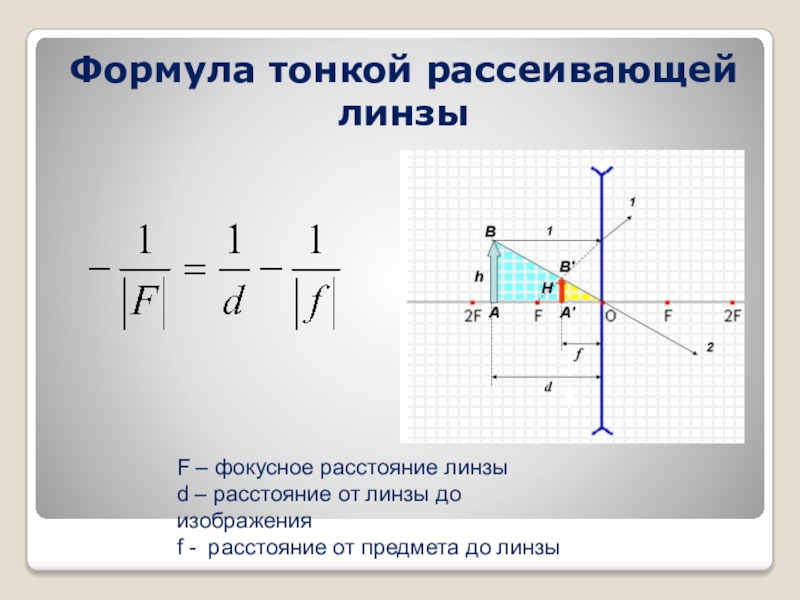

Слайд 19Формула тонкой рассеивающей линзы
F – фокусное расстояние линзы
d – расстояние от
линзы до изображения
f - расстояние от предмета до линзы
f - расстояние от предмета до линзы
Слайд 20Оптическая сила линзы
Величину, обратную главному фокусному расстоянию, называют оптической силой линзы.
Ее обозначают буквой D:
Слайд 21Увеличение линзы
Линейное увеличение – отношение линейного размера изображения к линейному размеру
предмета.

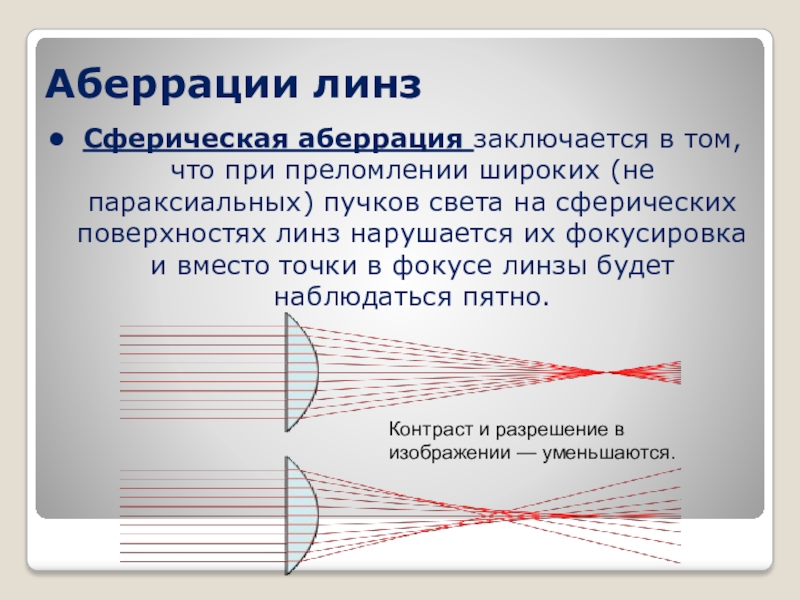

Слайд 22Аберрации линз
Сферическая аберрация заключается в том, что при преломлении широких (не параксиальных)
пучков света на сферических поверхностях линз нарушается их фокусировка и вместо точки в фокусе линзы будет наблюдаться пятно.
Контраст и разрешение в изображении — уменьшаются.

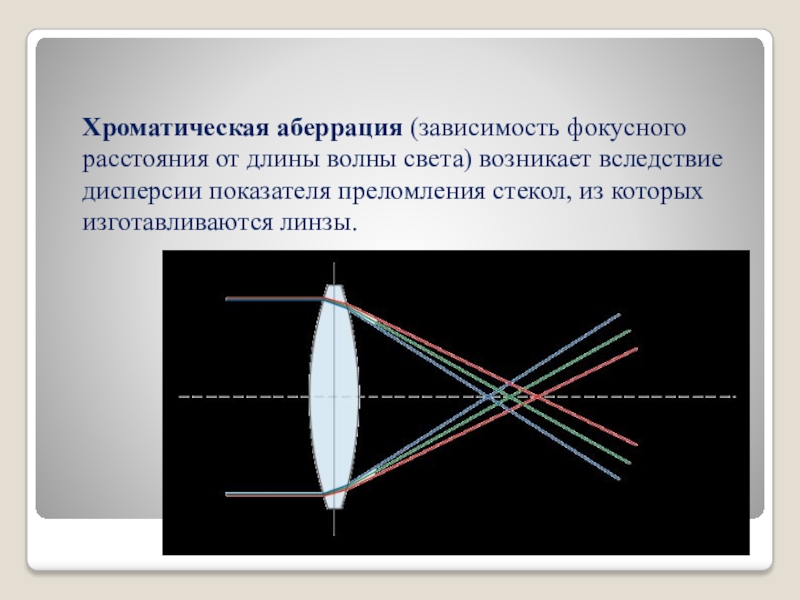

Слайд 23Хроматическая аберрация (зависимость фокусного расстояния от длины волны света) возникает вследствие дисперсии
показателя преломления стекол, из которых изготавливаются линзы.
Слайд 24Тип хроматических аберраций:
Хроматическая аберрация положения - пересечение лучей с различной длиной
волны в разных плоскостях вдоль оптической оси (вблизи плоскости изображения), при этом изображения будут разного цвета, но одного увеличения.

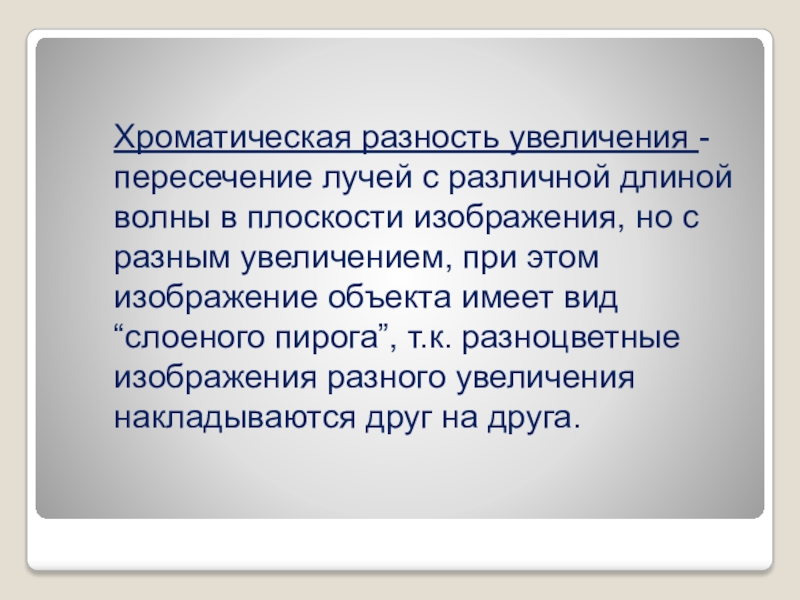

Слайд 25Хроматическая разность увеличения - пересечение лучей с различной длиной волны в плоскости
изображения, но с разным увеличением, при этом изображение объекта имеет вид “слоеного пирога”, т.к. разноцветные изображения разного увеличения накладываются друг на друга.

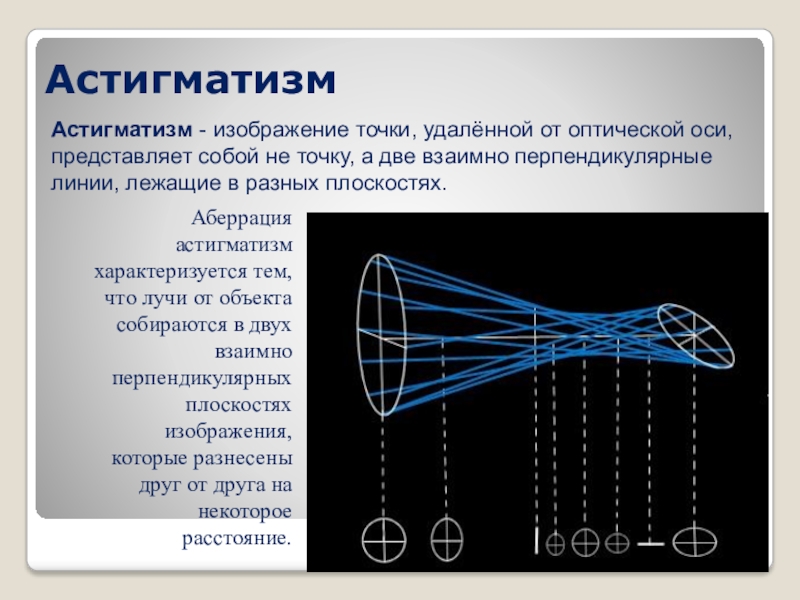

Слайд 26Астигматизм
Астигматизм - изображение точки, удалённой от оптической оси, представляет собой не точку,
а две взаимно перпендикулярные линии, лежащие в разных плоскостях.
Аберрация астигматизм характеризуется тем, что лучи от объекта собираются в двух взаимно перпендикулярных плоскостях изображения, которые разнесены друг от друга на некоторое расстояние.
Слайд 27Плоско-вогнутая линза имеет радиус кривизны 20 см. найдите фокусное расстояние и
ее оптическую силу.
Известен ход падающего и преломленного рассеивающей линзой лучей. Найдите построением главные фокусы линзы.
Точечный источник света находится в главном фокусе рассеивающей линзы (F=10 см). На каком расстоянии будет находиться его изображение?
Сформулируйте по рисунку условие задачи и решите ее.
Известен ход падающего и преломленного рассеивающей линзой лучей. Найдите построением главные фокусы линзы.
Точечный источник света находится в главном фокусе рассеивающей линзы (F=10 см). На каком расстоянии будет находиться его изображение?
Сформулируйте по рисунку условие задачи и решите ее.
Задачи

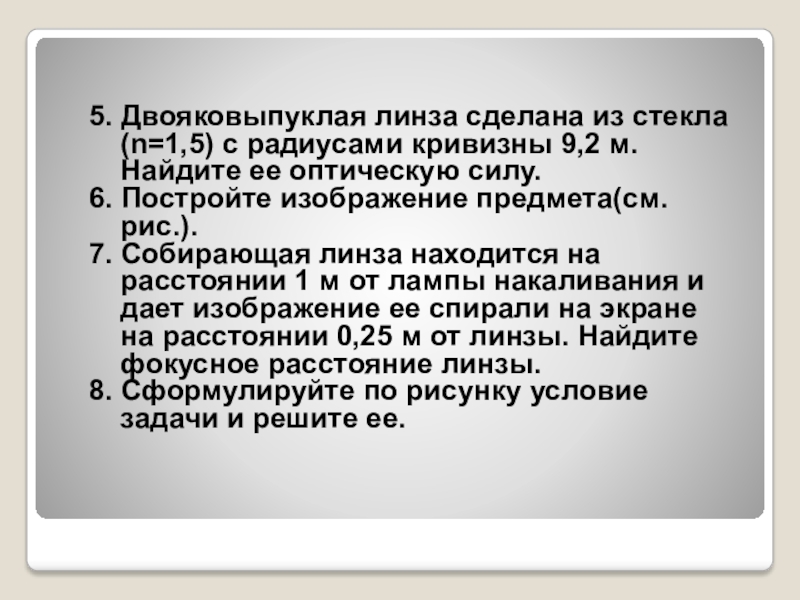

Слайд 285. Двояковыпуклая линза сделана из стекла (n=1,5) с радиусами кривизны 9,2
м. Найдите ее оптическую силу.
6. Постройте изображение предмета(см.рис.).
7. Собирающая линза находится на расстоянии 1 м от лампы накаливания и дает изображение ее спирали на экране на расстоянии 0,25 м от линзы. Найдите фокусное расстояние линзы.
8. Сформулируйте по рисунку условие задачи и решите ее.
6. Постройте изображение предмета(см.рис.).
7. Собирающая линза находится на расстоянии 1 м от лампы накаливания и дает изображение ее спирали на экране на расстоянии 0,25 м от линзы. Найдите фокусное расстояние линзы.
8. Сформулируйте по рисунку условие задачи и решите ее.
Слайд 29Вывод:
С помощью линз можно получить: уменьшенное или увеличенное, перевернутое или нормальное,
действительное или мнимое изображение.
