Презентация, доклад по физике на темуКолебательный контур. Получение электромагнитных волн9 класс

Т.А. Балакаева

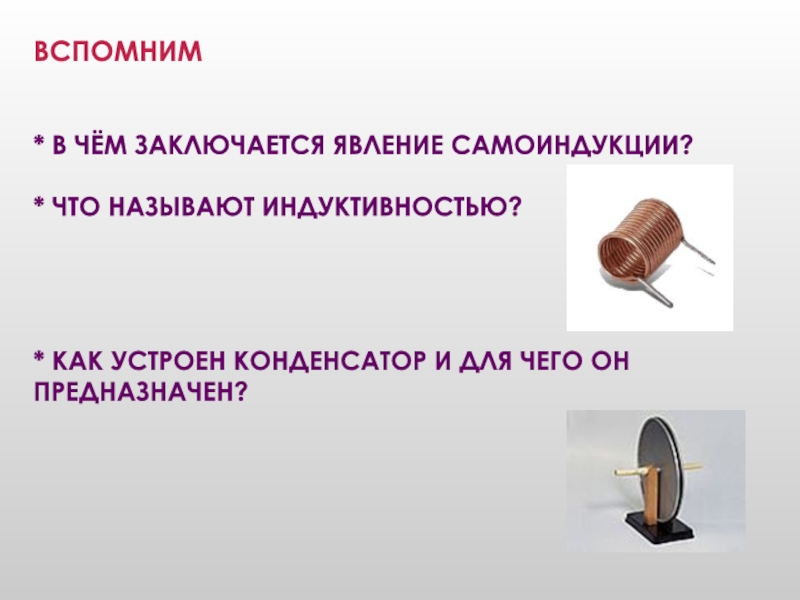

конденсатор и для чего он предназначен?

тока в нем.

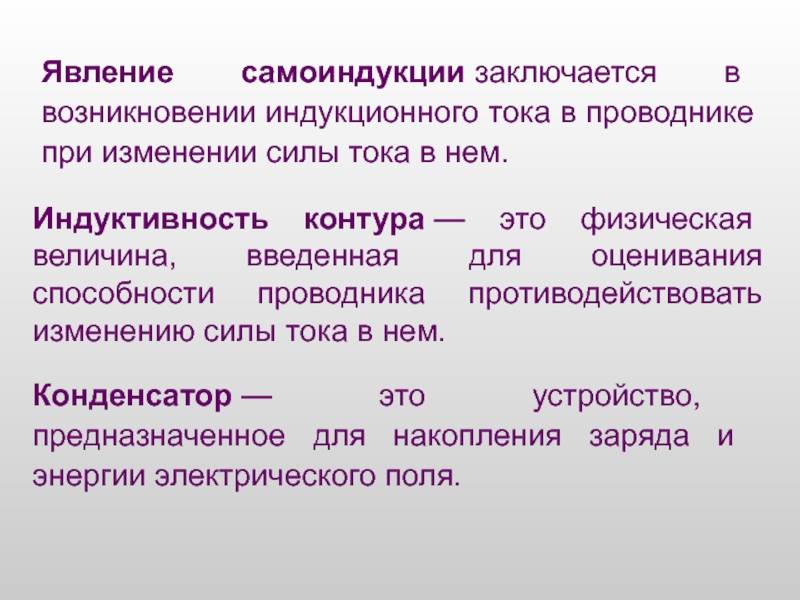

Индуктивность контура — это физическая величина, введенная для оценивания способности проводника противодействовать изменению силы тока в нем.

Конденсатор — это устройство, предназначенное для накопления заряда и энергии электрического поля.

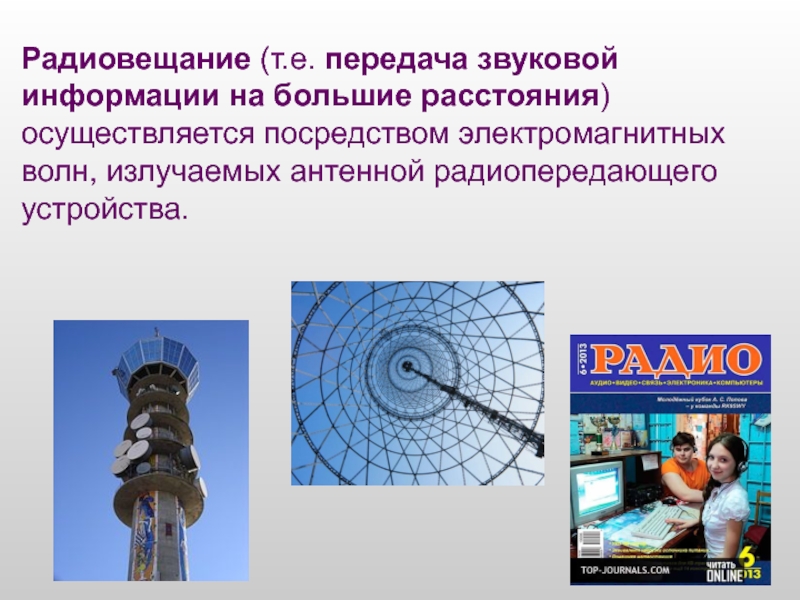

антенной радиопередающего устройства.

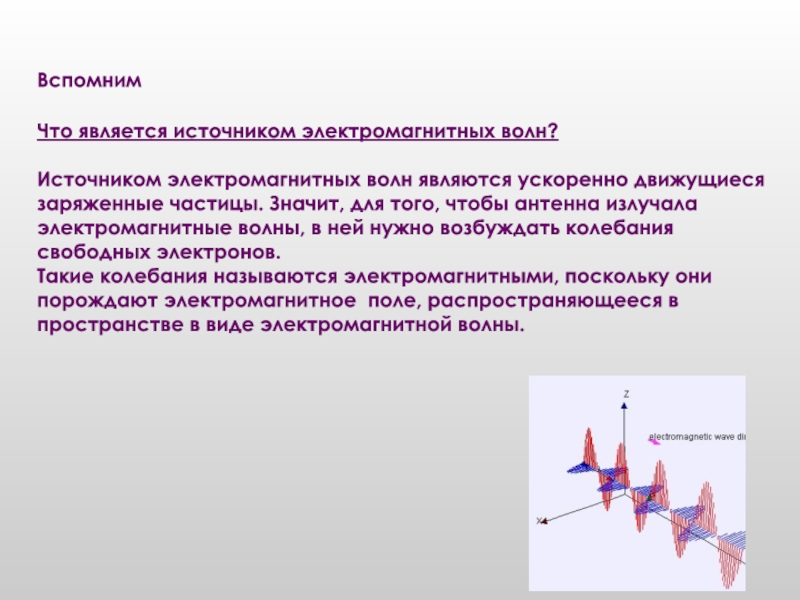

частицы. Значит, для того, чтобы антенна излучала электромагнитные волны, в ней нужно возбуждать колебания свободных электронов.
Такие колебания называются электромагнитными, поскольку они порождают электромагнитное поле, распространяющееся в пространстве в виде электромагнитной волны.

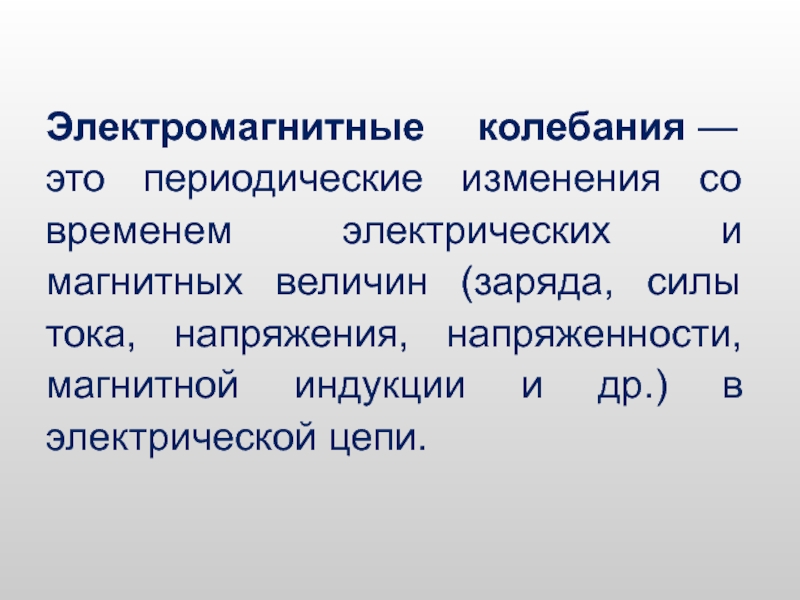

(заряда, силы тока, напряжения, напряженности, магнитной индукции и др.) в электрической цепи.

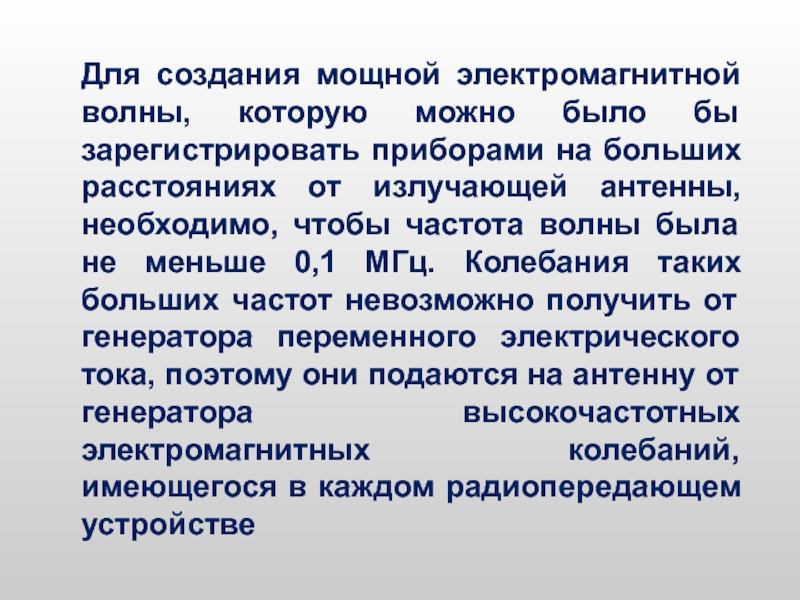

на больших расстояниях от излучающей антенны, необходимо, чтобы частота волны была не меньше 0,1 МГц. Колебания таких больших частот невозможно получить от генератора переменного электрического тока, поэтому они подаются на антенну от генератора высокочастотных электромагнитных колебаний, имеющегося в каждом радиопередающем устройстве

из включенных последовательно катушки индуктивностью L, конденсатора емкостью C и резистора сопротивлением R.

Если из такой системы удалить активное сопротивление, то полученный контур будет называться идеальным (или, контуром Томсона).

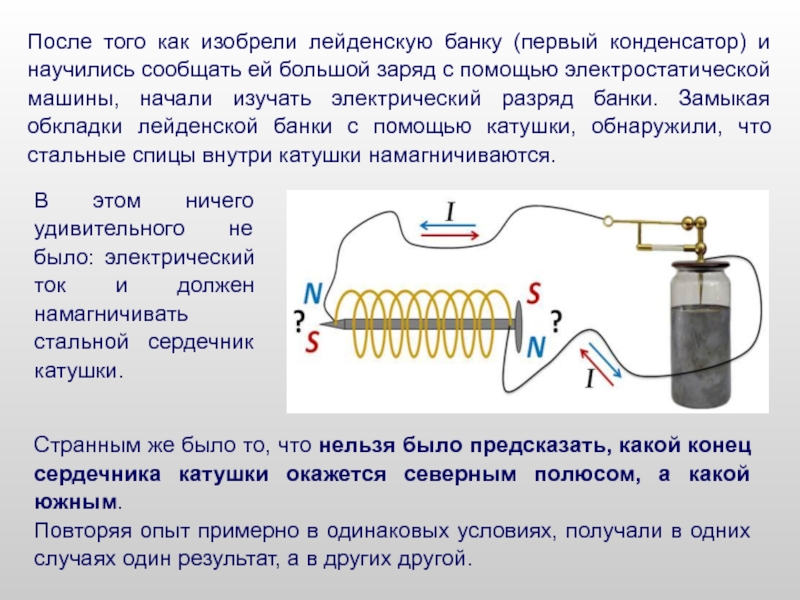

ей большой заряд с помощью электростатической машины, начали изучать электрический разряд банки. Замыкая обкладки лейденской банки с помощью катушки, обнаружили, что стальные спицы внутри катушки намагничиваются.

В этом ничего удивительного не было: электрический ток и должен намагничивать стальной сердечник катушки.

Странным же было то, что нельзя было предсказать, какой конец сердечника катушки окажется северным полюсом, а какой южным.
Повторяя опыт примерно в одинаковых условиях, получали в одних случаях один результат, а в других другой.

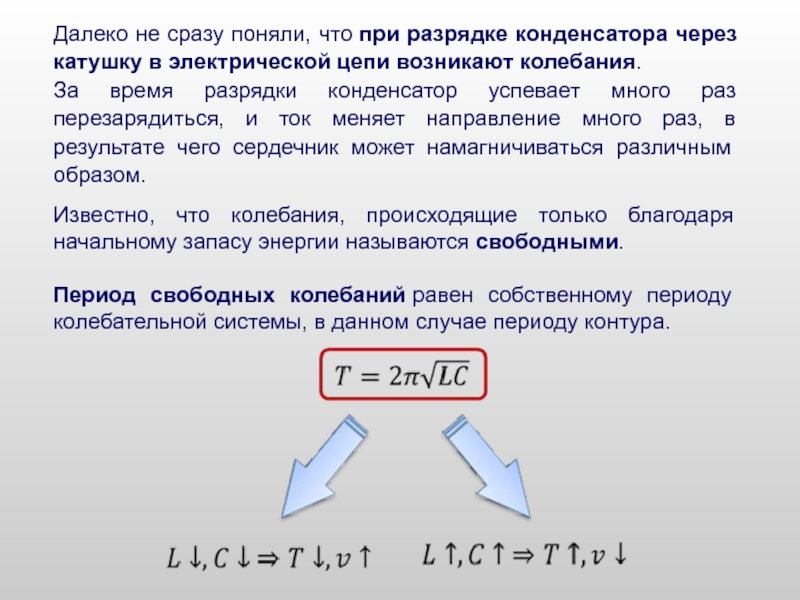

цепи возникают колебания.
За время разрядки конденсатор успевает много раз перезарядиться, и ток меняет направление много раз, в результате чего сердечник может намагничиваться различным образом.

Известно, что колебания, происходящие только благодаря начальному запасу энергии называются свободными.

Период свободных колебаний равен собственному периоду колебательной системы, в данном случае периоду контура.

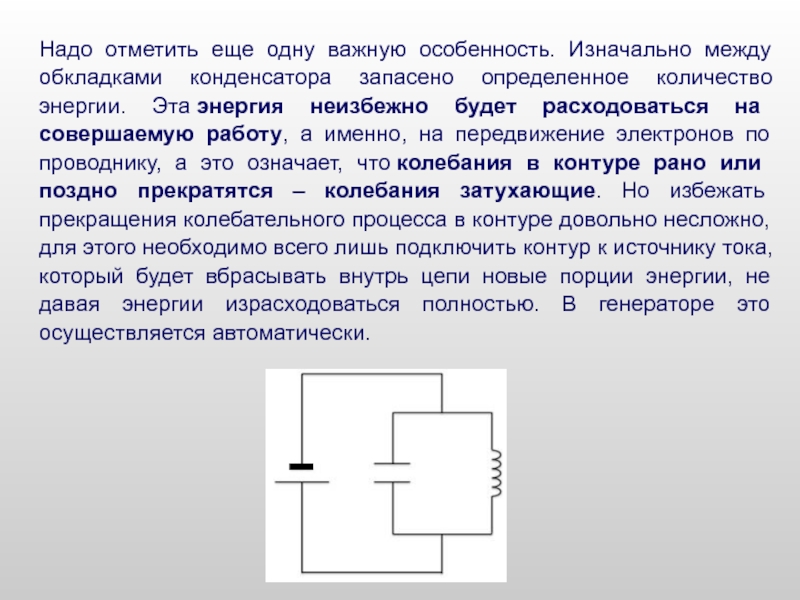

определенное количество энергии. Эта энергия неизбежно будет расходоваться на совершаемую работу, а именно, на передвижение электронов по проводнику, а это означает, что колебания в контуре рано или поздно прекратятся – колебания затухающие. Но избежать прекращения колебательного процесса в контуре довольно несложно, для этого необходимо всего лишь подключить контур к источнику тока, который будет вбрасывать внутрь цепи новые порции энергии, не давая энергии израсходоваться полностью. В генераторе это осуществляется автоматически.
