Презентация, доклад по физике на тему Звуковые волны(11 класс)
Содержание
- 1. Презентация по физике на тему Звуковые волны(11 класс)
- 2. Волны живут повсюду
- 3. Что представляет собой звук?Любая ли волна является
- 4. Чем вы объясните громкость звука?Можно ли проверить
- 5. Оценочная карточка
- 6. Ухо - естественный приемник звуковых волн
- 7. Ухо — сложный вестибулярно-слуховой орган, который
- 8. Ухо человека воспринимает звуковые волны

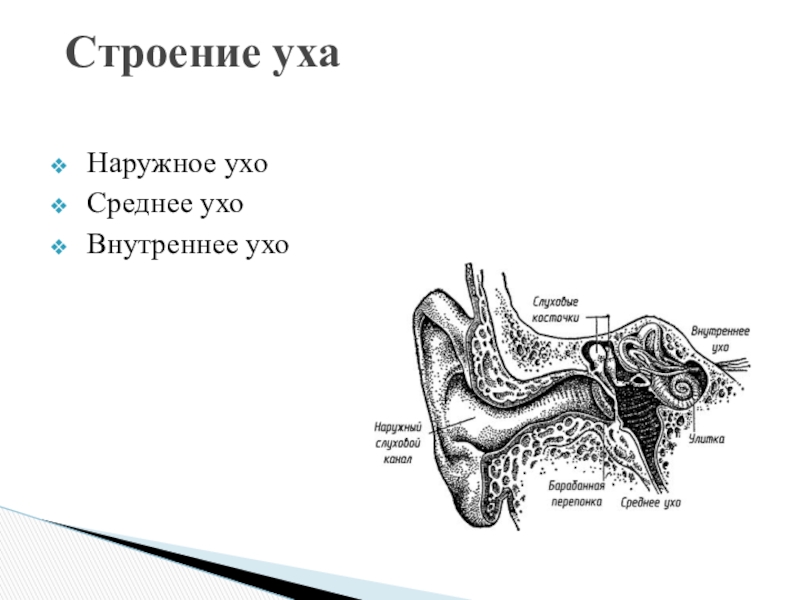

- 9. Наружное ухо Среднее ухо Внутреннее ухо Строение уха
- 10. Наружное ухоНаружное ухо состоит из ушной раковины и наружного слухового прохода.
- 11. Среднее ухоОсновной частью среднего уха является барабанная

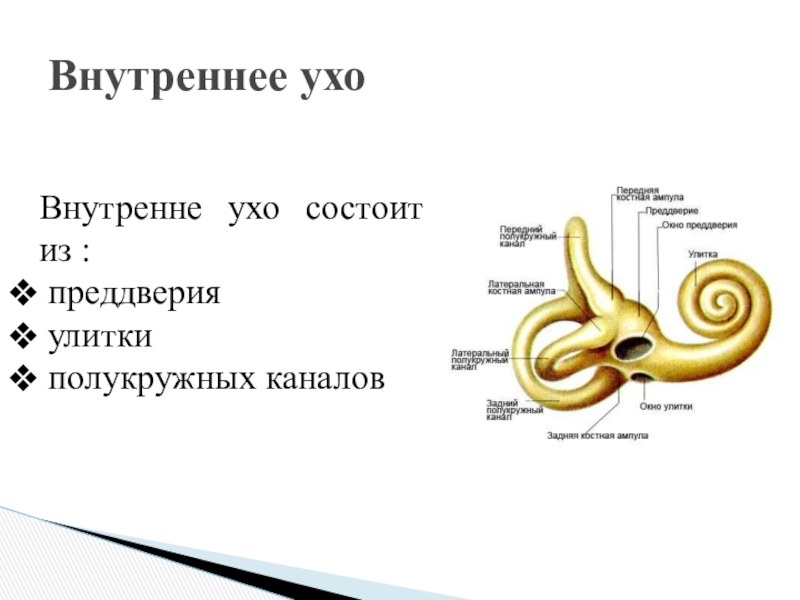

- 12. Внутреннее ухоВнутренне ухо состоит из : преддверия улитки полукружных каналов
- 13. Линии равной громкости для чистых тонов (для
- 14. Определение направления прихода звука.

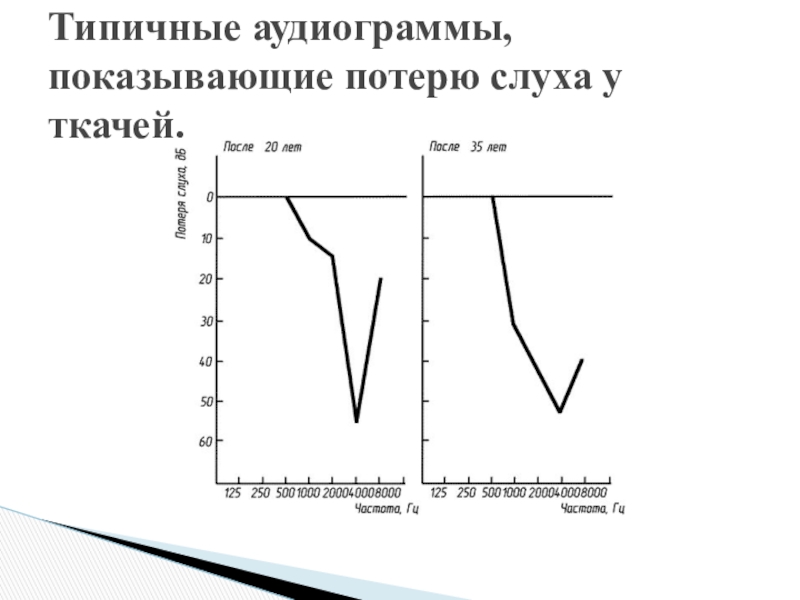

- 15. Типичные аудиограммы, показывающие потерю слуха у ткачей.
- 16. На всякий зов даю ответ, а ни
- 17. Гидроакустика
- 18. Гидроакустика — раздел акустики, изучающий излучение, прием и
- 19. Главная особенность подводных звуков — их малое затухание,
- 20. Скорость распространения звука изменяется с глубиной, причём
- 21. Распределение скорости звука в различных районах Мирового
- 22. Вследствие рефракции могут образоваться мёртвые зоны — области, расположенные недалеко от источника, в которых слышимость отсутствует.
- 23. Слайд 23
- 24. Наличие рефракции может приводить и к увеличению дальности распространения звука — явлению сверхдальнего распространения звуков под водой.
- 25. Применение гидроакустики В рыболовстве
- 26. Морская навигация; Океанологические исследования; Звукоподводная связь;Измерение глубины водоёмов с помощью гидроакустических эхо-сигналов
- 27. Гидроакустическая станция Схема работы гидроакустических станций
- 28. Ультразвуковая чисткаПриготовление смесейУльтразвуковая пайкаТочечная ультразвуковая сваркаУльтразвуковая голографияУльтразвуковая томографияЭлектроникаБиологияМедицинаХимияПрименение ультразвука

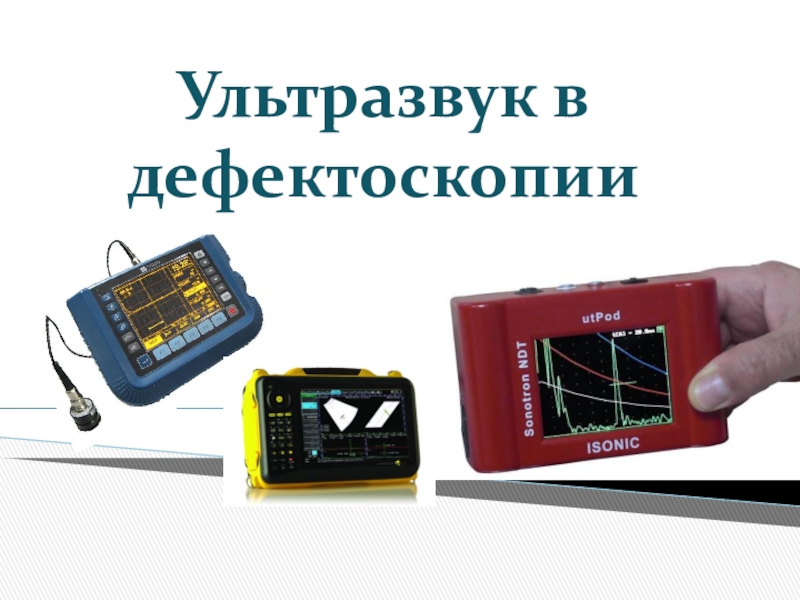

- 29. Ультразвук в дефектоскопии
- 30. Ультразвукова́я дефектоскопи́я — совокупность неразрушающих методов контроля

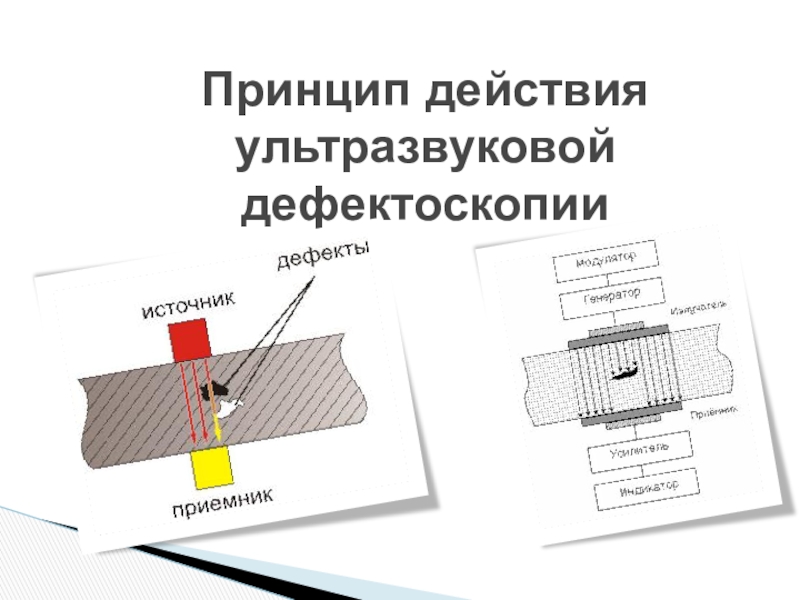

- 31. Принцип действия ультразвуковой дефектоскопии
- 32. Существует несколько методов возбуждения ультразвуковых волн в
- 33. нОсновные методы исследования
- 34. эхо-импульсный метод — наиболее распространенный: преобразователь генерирует
- 35. Эхо-зеркальный метод — используются два преобразователя с
- 36. Дифракционно-временной метод— используется два преобразователя с одной стороны детали, расположенные друг напротив друга.

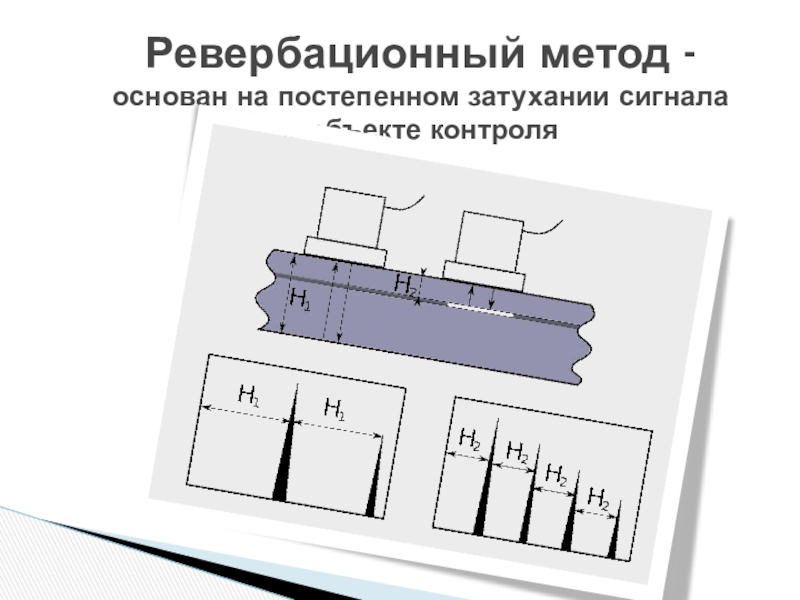

- 37. Ревербационный метод - основан на постепенном затухании сигнала в объекте контроля
- 38. эхо-сквозной метод- используются два преобразователя, расположенные по разные стороны объекта контроля друг напротив друга.
- 39. Ультразвуковое исследование не разрушает и не повреждает
- 40. Использование пъезоэлектрических преобразователей требует подготовки поверхности для
- 41. УЛЬТРАЗВУКОВОЙ ЛОКАТОР ДЛЯ СЛЕПЫХ
- 42. Известно, что не все живые существа на
- 43. Для того, чтобы облегчить жизнь людям, страдающих
- 44. Используется в медицинской технике, а
- 45. Обнаруживая препятствие, электросонар подаёт звуковой
- 46. Дальность обнаружения препятствий-до 7 метровВес – менее
- 47. Слайд 47
- 48. УЛЬТРАЗВУКВМЕДИЦИНЕ
- 49. Давно известно, что ультразвуковое излучение можно сделать
- 50. Проблема интерпретации взаимодействия акустического излучения с биологической
- 51. Прием и измерение ультразвукаВ медицинских или биологических
- 52. Эхо-имульсивные методы визуализации и измерений
- 53. Методы ультразвуковой эхо-импульсной визуализации уже нашли широкое
- 54. АКУШЕРСТВО Акушерство – та область медицины, где
- 55. Надежное определение положения плаценты

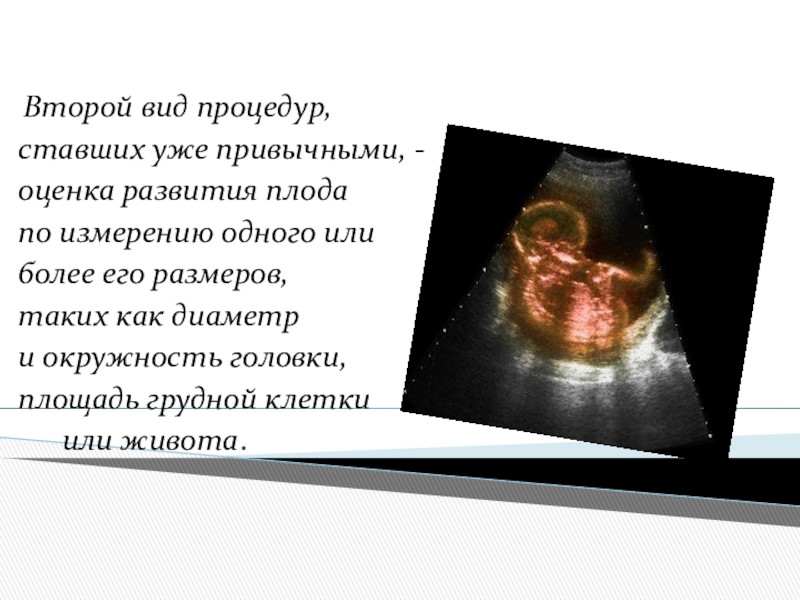

- 56. Второй вид процедур, ставших

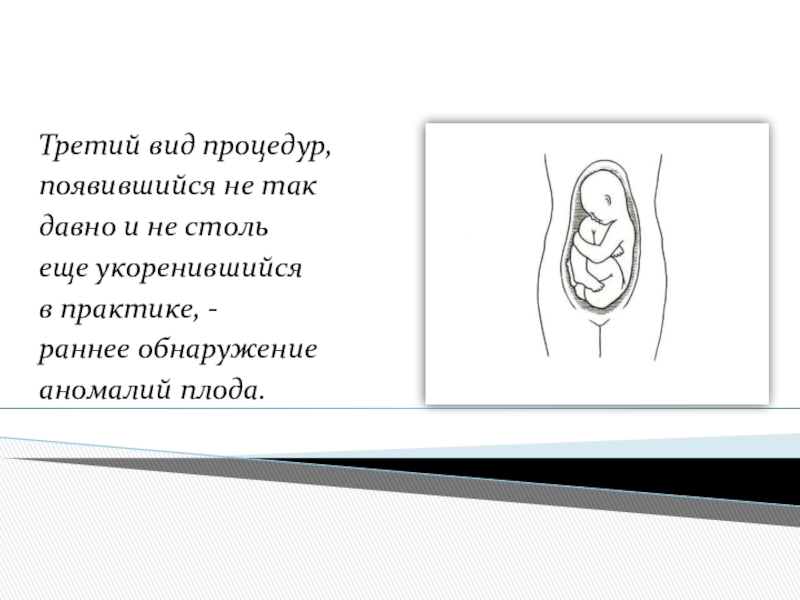

- 57. Третий вид процедур,
- 58. Наконец, необходимо отметить
- 59. ОФТАЛЬМОЛОГИЯМожет быть, из-за относительно малых размеров глаза офтальмология несколько выделилась из прочих областей применения ультразвука.
- 60. Здесь также важна точность работы

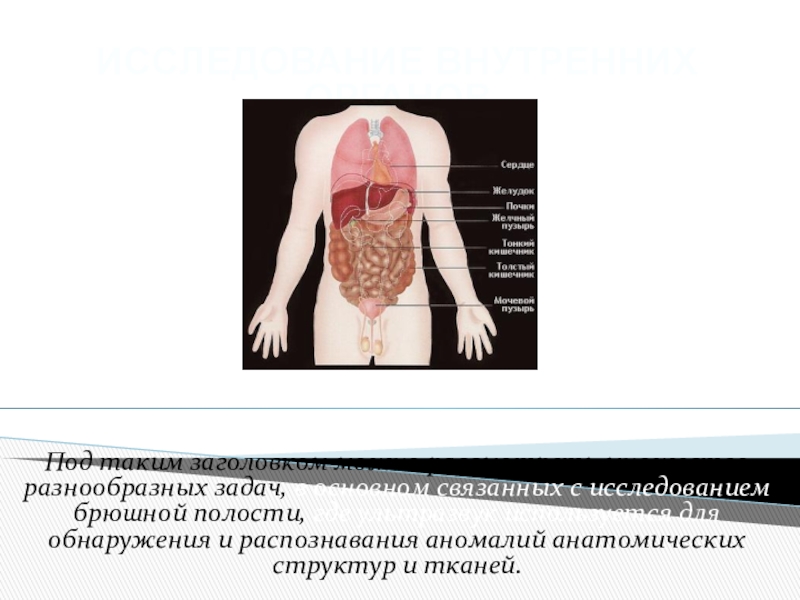

- 61. ИССЛЕДОВАНИЕ ВНУТРЕННИХ ОРГАНОВПод таким заголовком можно рассмотреть

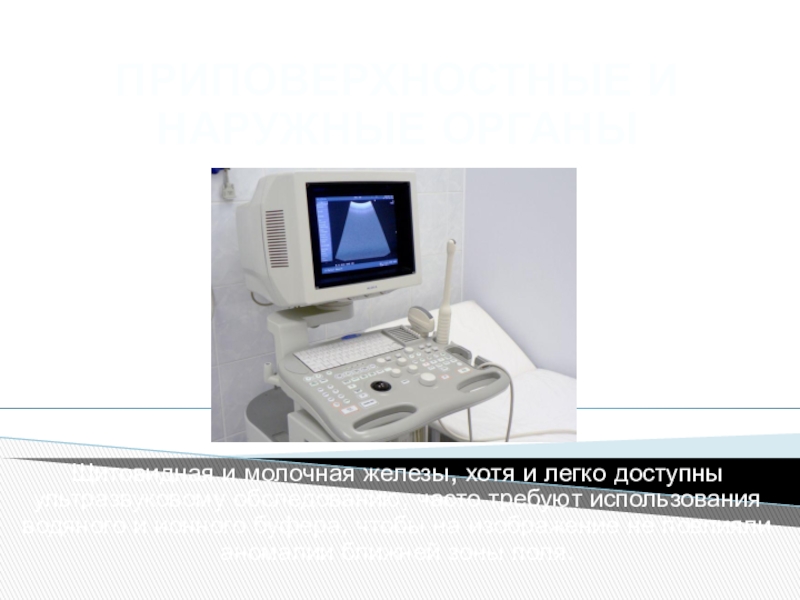

- 62. ПРИПОВЕРХНОСТНЫЕ И НАРУЖНЫЕ ОРГАНЫЩитовидная и молочная железы,
- 63. КАРДИОЛОГИЯ

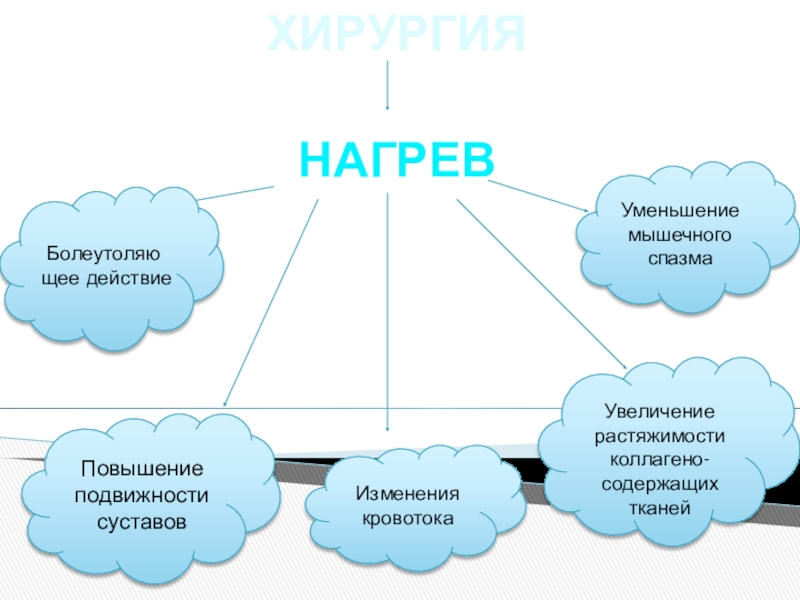

- 64. ХИРУРГИЯНАГРЕВБолеутоляющее действиеИзменения кровотокаУвеличение растяжимости коллагено-содержащих тканейУменьшениемышечного спазмаПовышение подвижности суставов
- 65. Оценка безопасности применения ультразвука в медицине
- 66. «Издержки» технического прогресса
- 67. Шумы
- 68. ШумШум — беспорядочные колебания различной физической природы,

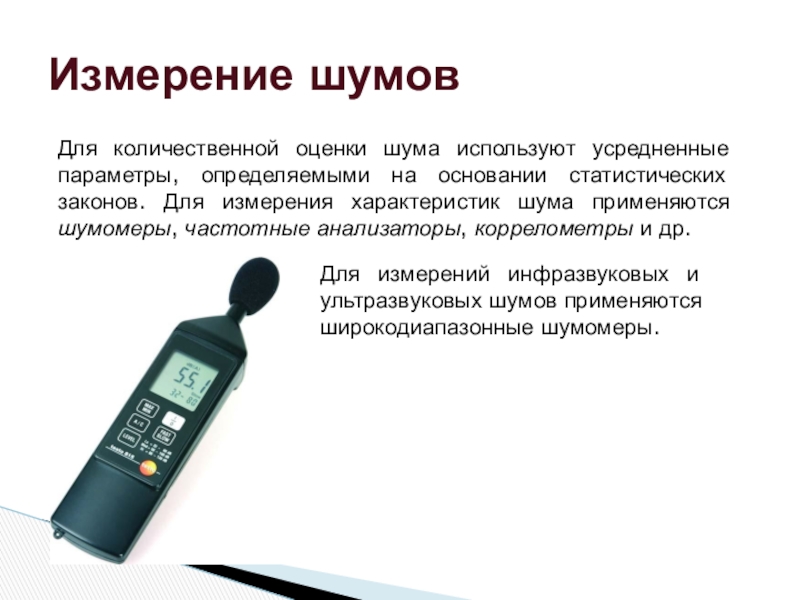

- 69. Измерение шумовДля количественной оценки шума используют усредненные

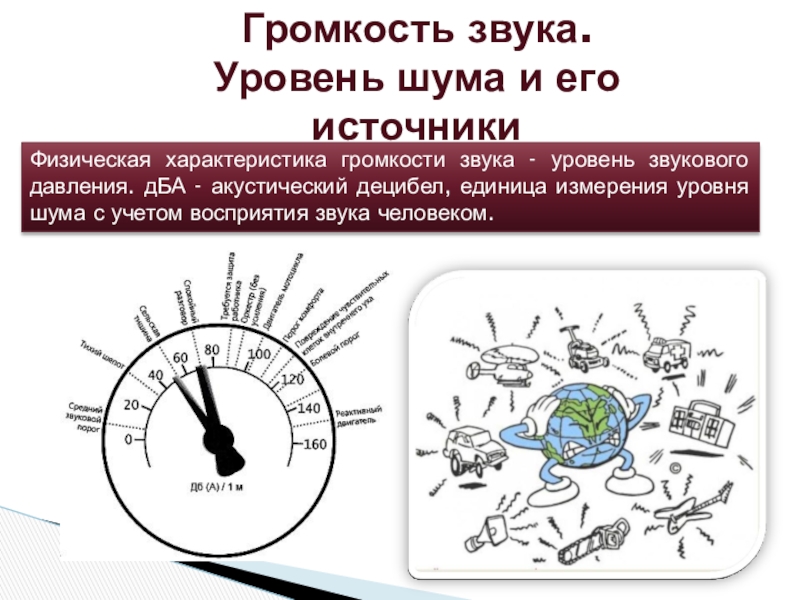

- 70. Громкость звука. Уровень шума и его

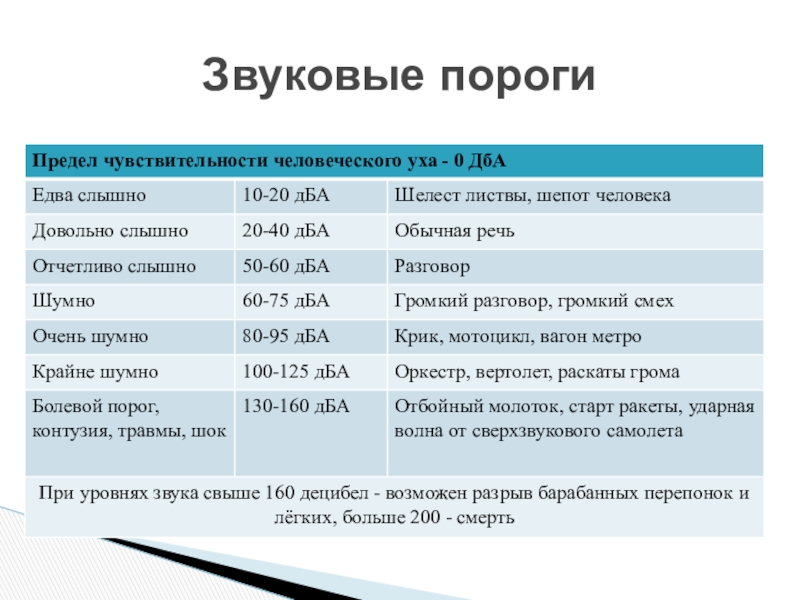

- 71. Звуковые пороги
- 72. Воздействие шума проявляется На слуховой аппарат человека
- 73. Борьба с шумомВ 1959г. была создана Международная
- 74. Великие глухие Людвиг Ван БетховенКонстантин Эдуардович Циолковский
- 75. «День, в который вы ничего не узнали,
Волны живут повсюду
Слайд 3Что представляет собой звук?
Любая ли волна является звуковой?
Можно ли это утверждение
как-то подтвердить экспериментально?
Каков должен быть диапазон частот колеблющегося тела, чтобы человек мог услышать звук?
Какие характеристики упругих волн, в том числе и звуковых, вам известны?
Назовите объективные физические характеристики звуковых волн?
Какие характеристики звука вы бы отнесли к субъективным характеристикам?
Каков должен быть диапазон частот колеблющегося тела, чтобы человек мог услышать звук?
Какие характеристики упругих волн, в том числе и звуковых, вам известны?
Назовите объективные физические характеристики звуковых волн?
Какие характеристики звука вы бы отнесли к субъективным характеристикам?
Фронтальный опрос по изученному материалу

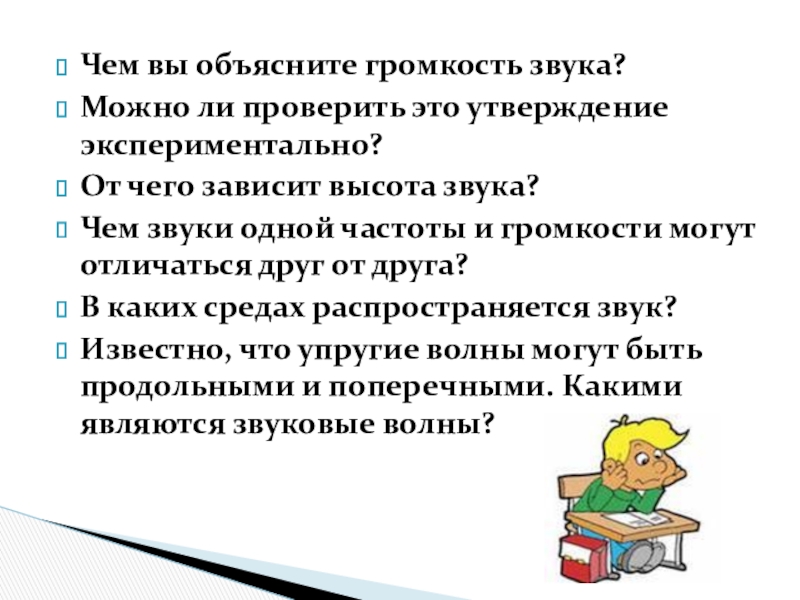

Слайд 4Чем вы объясните громкость звука?
Можно ли проверить это утверждение экспериментально?
От чего
зависит высота звука?
Чем звуки одной частоты и громкости могут отличаться друг от друга?
В каких средах распространяется звук?
Известно, что упругие волны могут быть продольными и поперечными. Какими являются звуковые волны?
Чем звуки одной частоты и громкости могут отличаться друг от друга?
В каких средах распространяется звук?
Известно, что упругие волны могут быть продольными и поперечными. Какими являются звуковые волны?
Слайд 7 Ухо — сложный вестибулярно-слуховой орган, который выполняет две функции: воспринимает
звуковые импульсы и отвечает за положение тела в пространстве и способность удерживать равновесие.

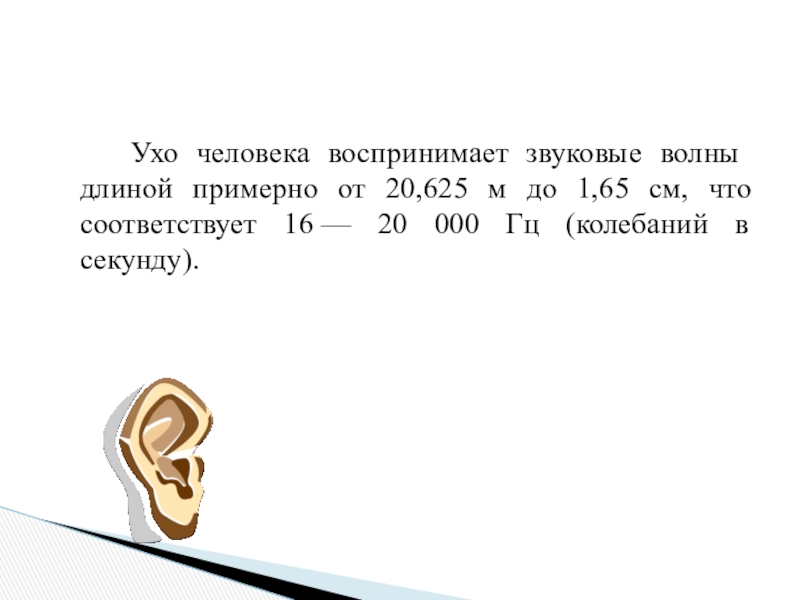

Слайд 8 Ухо человека воспринимает звуковые волны длиной примерно от 20,625
м до 1,65 см, что соответствует 16 — 20 000 Гц (колебаний в секунду).

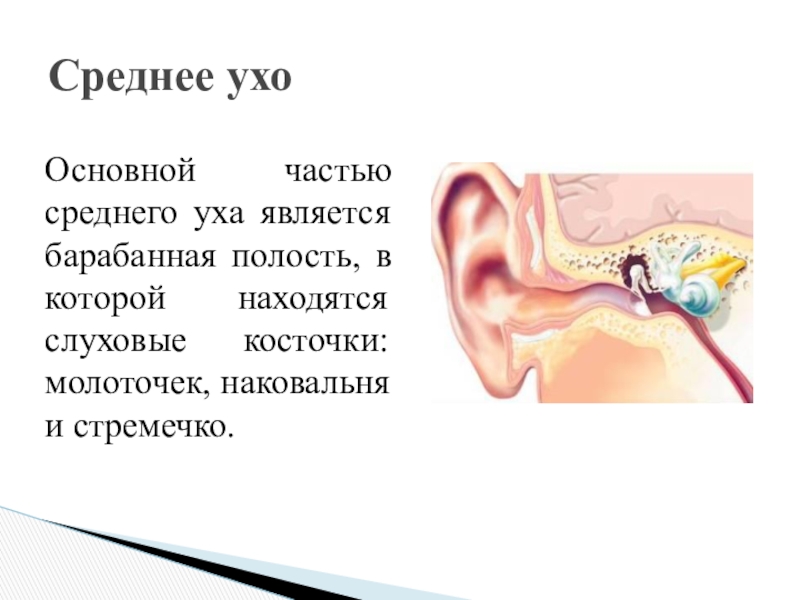

Слайд 11Среднее ухо
Основной частью среднего уха является барабанная полость, в которой находятся
слуховые косточки: молоточек, наковальня и стремечко.

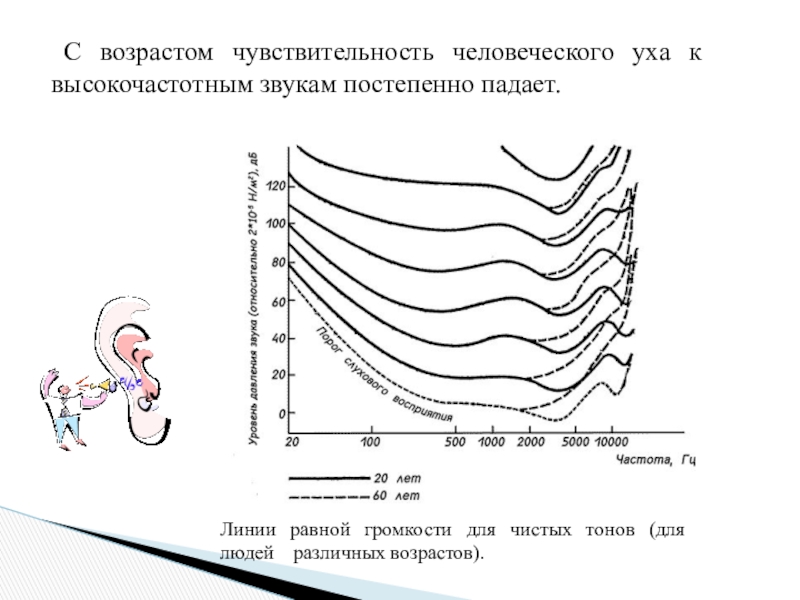

Слайд 13Линии равной громкости для чистых тонов (для людей различных возрастов).
С возрастом чувствительность человеческого уха к высокочастотным звукам постепенно падает.
Слайд 16На всякий зов даю ответ, а ни души, ни тела нет.
Ты
кричал – оно кричало, ты молчал – оно молчало.
Живёт без тела, говорит без языка.
Никто его не видит, а всякий слышит.
В тёмном бору, за любою сосною,
Прячется дивное диво лесное.
Крикну: «Ау!»- и оно отзовётся.
А засмеюсь – и оно засмеётся.
Живёт без тела, говорит без языка.
Никто его не видит, а всякий слышит.
В тёмном бору, за любою сосною,
Прячется дивное диво лесное.
Крикну: «Ау!»- и оно отзовётся.
А засмеюсь – и оно засмеётся.
Отгадай загадки!
Слайд 18Гидроакустика — раздел акустики, изучающий излучение, прием и распространение звуковых волн в
реальной водной среде для целей подводной локации, связи и т. п.
Слайд 19Главная особенность подводных звуков — их малое затухание, вследствие чего под водой
звуки могут распространяться на значительно большие расстояния, чем, например, в воздухе.
Слайд 20Скорость распространения звука изменяется с глубиной, причём изменения зависят от времени
года и дня, глубины водоёма и ряда других причин.
Звуковые лучи, выходящие из источника под некоторым углом к горизонту, изгибаются, причём направление изгиба зависит от распределения скоростей звука в среде.
Звуковые лучи, выходящие из источника под некоторым углом к горизонту, изгибаются, причём направление изгиба зависит от распределения скоростей звука в среде.
Рефракция звука

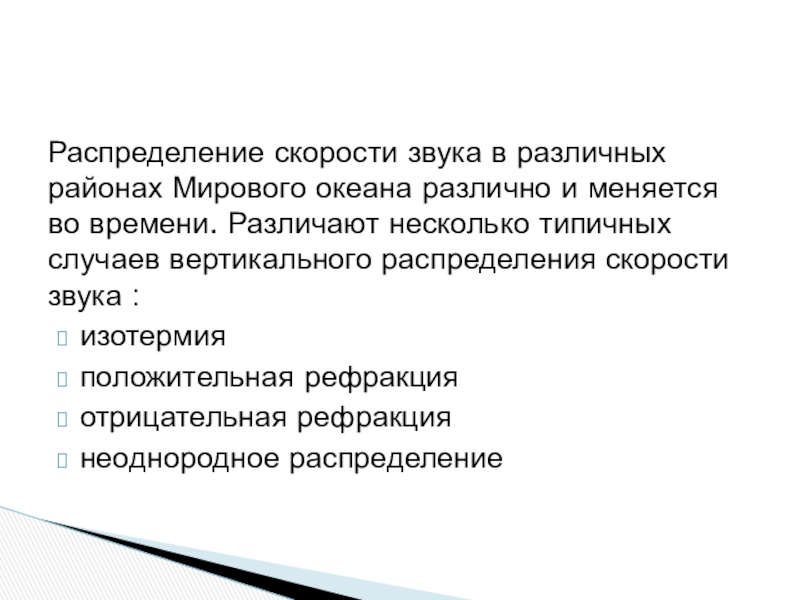

Слайд 21Распределение скорости звука в различных районах Мирового океана различно и меняется
во времени. Различают несколько типичных случаев вертикального распределения скорости звука :
изотермия
положительная рефракция
отрицательная рефракция
неоднородное распределение
изотермия
положительная рефракция
отрицательная рефракция
неоднородное распределение
Слайд 22Вследствие рефракции могут образоваться мёртвые зоны — области, расположенные недалеко от источника,
в которых слышимость отсутствует.

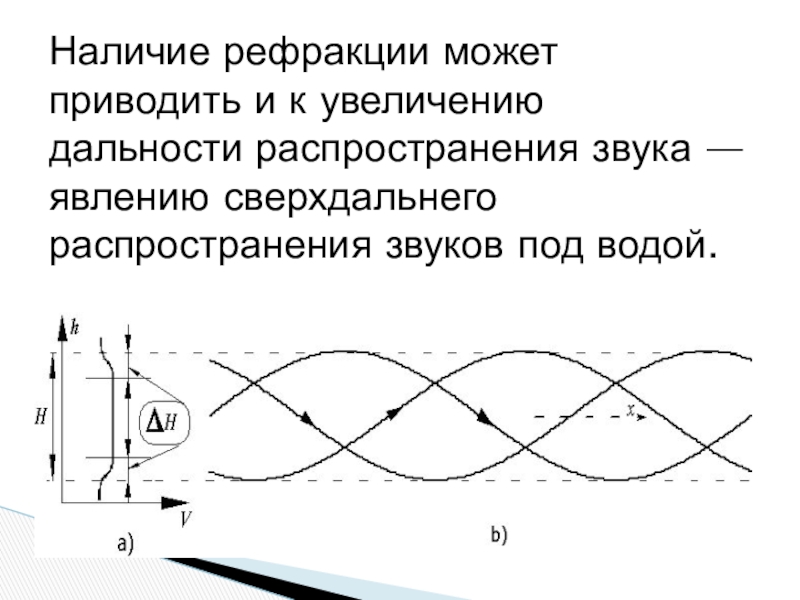

Слайд 24Наличие рефракции может приводить и к увеличению дальности распространения звука — явлению
сверхдальнего распространения звуков под водой.

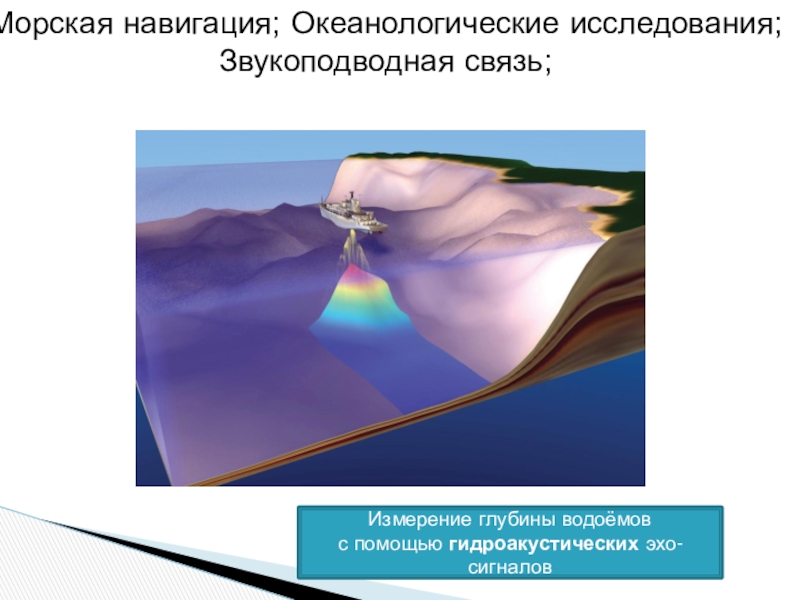

Слайд 26Морская навигация; Океанологические исследования;
Звукоподводная связь;
Измерение глубины водоёмов с помощью гидроакустических эхо-сигналов
Слайд 27Гидроакустическая станция
Схема работы гидроакустических станций надводного корабля: 1 - преобразователь эхолота,
2 – пост гидроакустиков, 3 – преобразователь гидролокатора, 4 – обнаруженная мина, 5 – обнаруженная подводная лодка.
Слайд 28Ультразвуковая чистка
Приготовление смесей
Ультразвуковая пайка
Точечная ультразвуковая сварка
Ультразвуковая голография
Ультразвуковая томография
Электроника
Биология
Медицина
Химия
Применение ультразвука
Слайд 30Ультразвукова́я дефектоскопи́я — совокупность неразрушающих методов контроля материалов, использующихся для обнаружения
нарушений однородности макроструктуры, отклонений химического состава и т.п

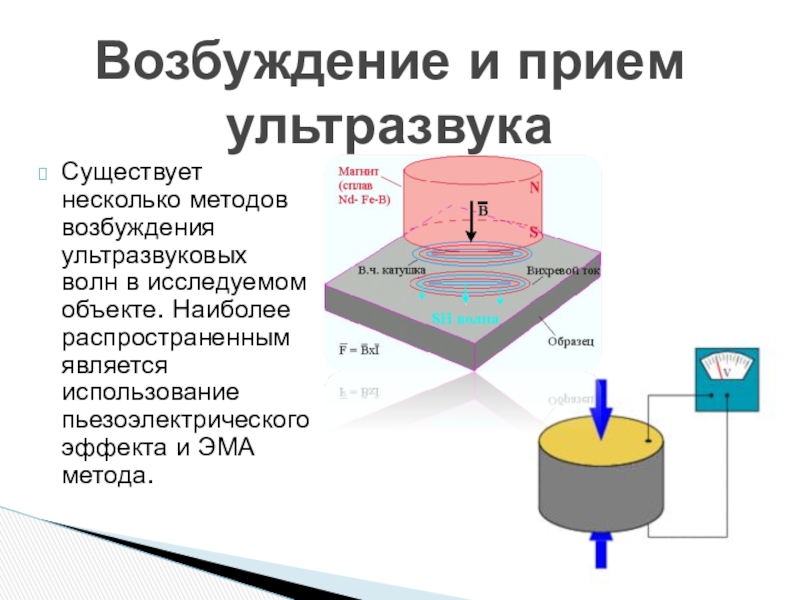

Слайд 32Существует несколько методов возбуждения ультразвуковых волн в исследуемом объекте. Наиболее распространенным
является использование пьезоэлектрического эффекта и ЭМА метода.
Возбуждение и прием ультразвука
Слайд 34эхо-импульсный метод — наиболее распространенный: преобразователь генерирует колебания (т.е. выступает в
роли генератора) и он же принимает отражённые от дефектов эхо-сигналы (приёмник).

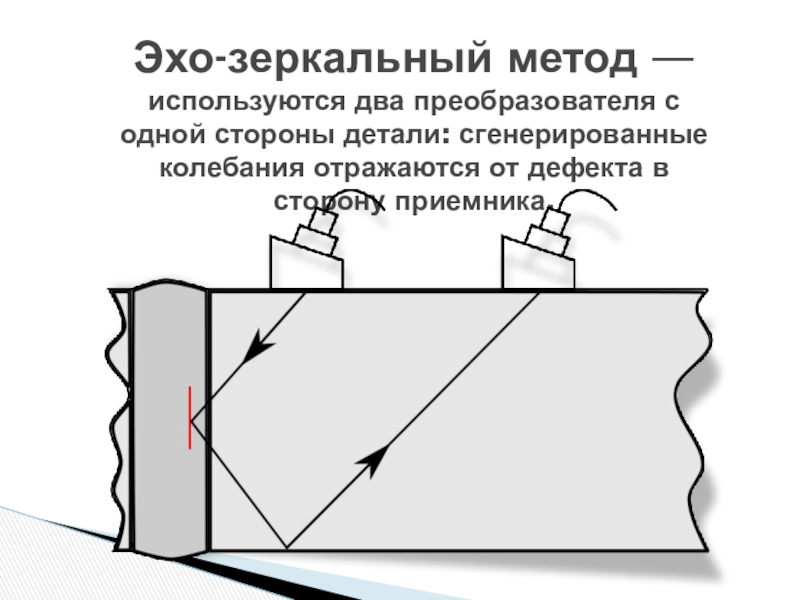

Слайд 35Эхо-зеркальный метод — используются два преобразователя с одной стороны детали: сгенерированные
колебания отражаются от дефекта в сторону приемника.
Слайд 36Дифракционно-временной метод— используется два преобразователя с одной стороны детали, расположенные друг
напротив друга.

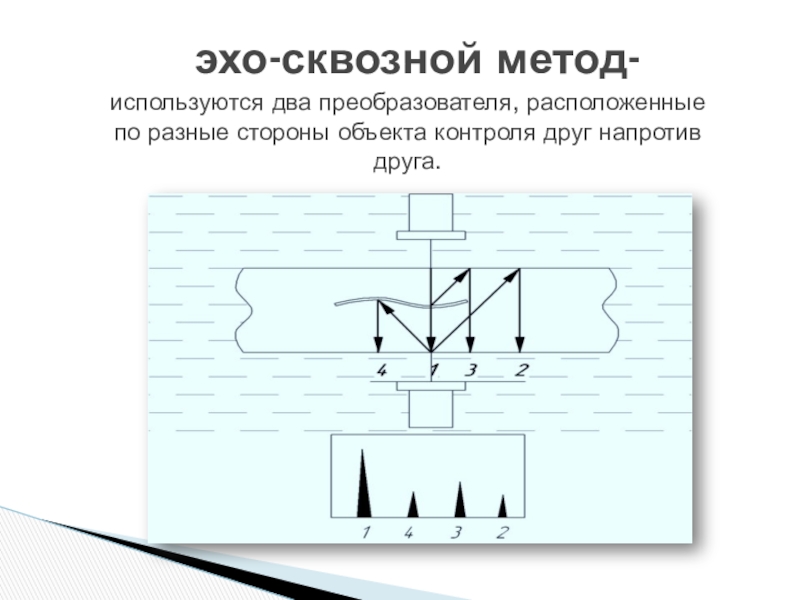

Слайд 38 эхо-сквозной метод- используются два преобразователя, расположенные по разные стороны объекта контроля друг
напротив друга.

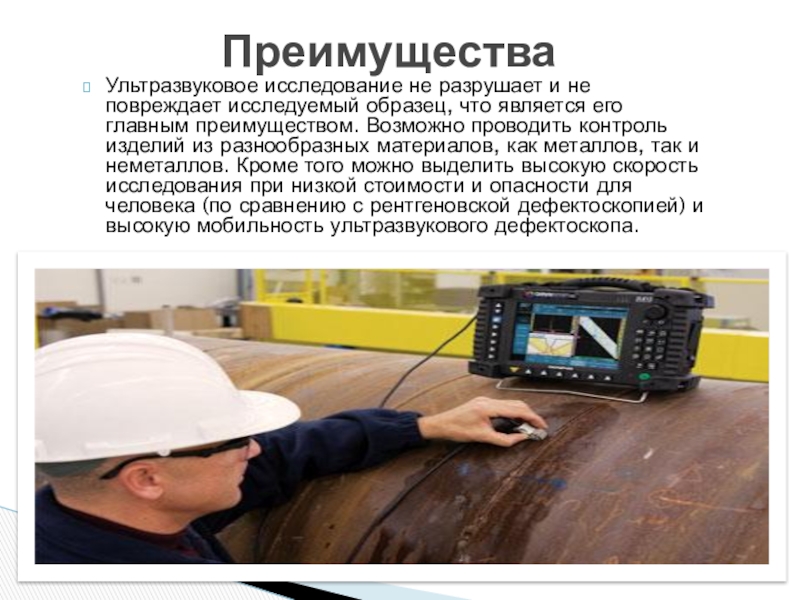

Слайд 39Ультразвуковое исследование не разрушает и не повреждает исследуемый образец, что является
его главным преимуществом. Возможно проводить контроль изделий из разнообразных материалов, как металлов, так и неметаллов. Кроме того можно выделить высокую скорость исследования при низкой стоимости и опасности для человека (по сравнению с рентгеновской дефектоскопией) и высокую мобильность ультразвукового дефектоскопа.
Преимущества

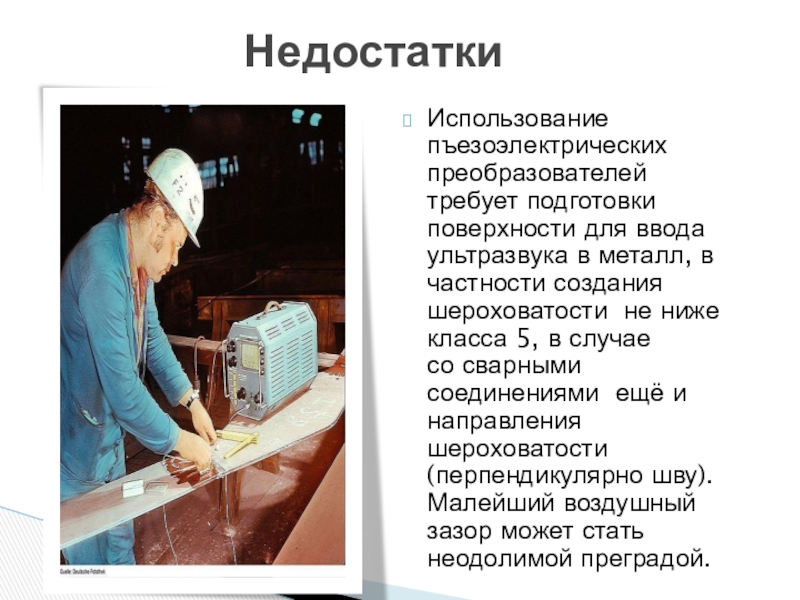

Слайд 40Использование пъезоэлектрических преобразователей требует подготовки поверхности для ввода ультразвука в металл,
в частности создания шероховатости не ниже класса 5, в случае со сварными соединениями ещё и направления шероховатости (перпендикулярно шву). Малейший воздушный зазор может стать неодолимой преградой.
Недостатки

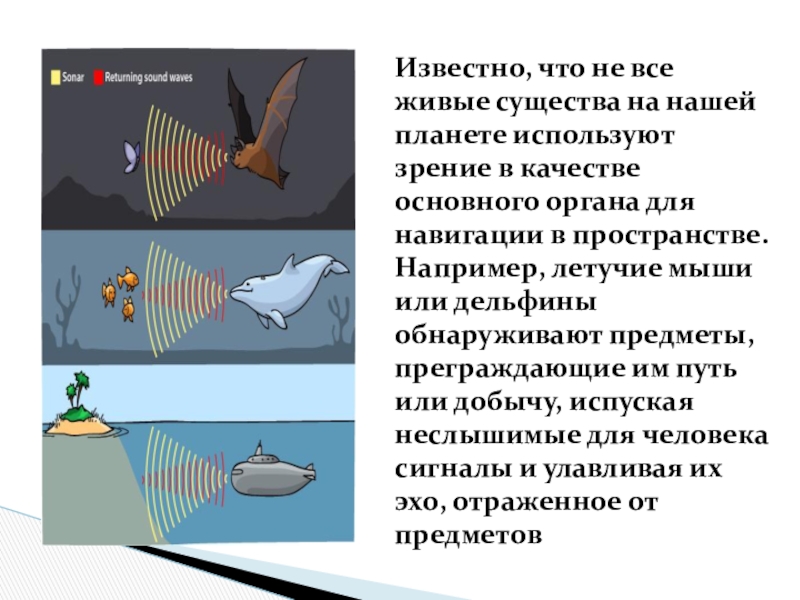

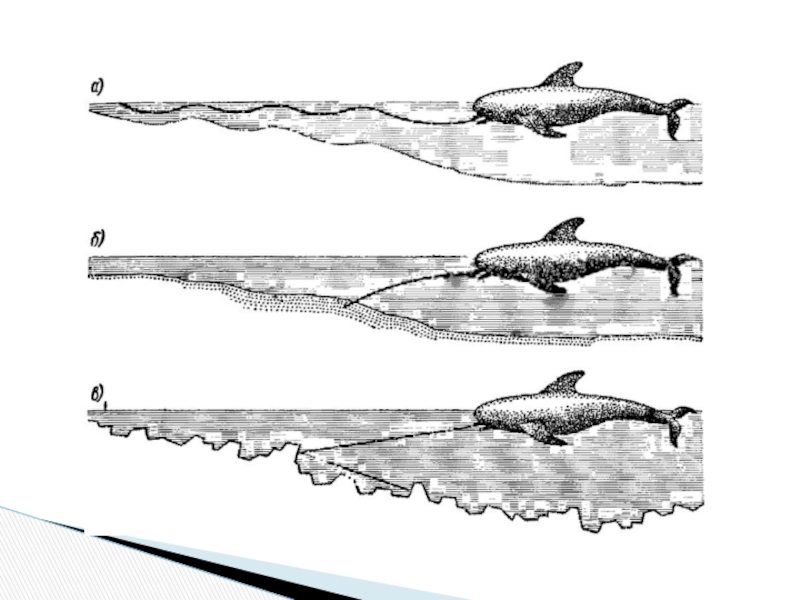

Слайд 42Известно, что не все живые существа на нашей планете используют зрение
в качестве основного органа для навигации в пространстве. Например, летучие мыши или дельфины обнаруживают предметы, преграждающие им путь или добычу, испуская неслышимые для человека сигналы и улавливая их эхо, отраженное от предметов
Слайд 43Для того, чтобы облегчить жизнь людям, страдающих недостатками зрения, многие поколения
ученых создавали приборы, помогающие им ориентироваться в пространстве. На основе принципов эхолокации летучих мышей конструировались модели приборов-поводырей, фонарей, ультразвуковых очков-локаторов для слепых и т. д. И лишь совсем недавно ученые совершили огромный прорыв в этом деле, создав электросонар.

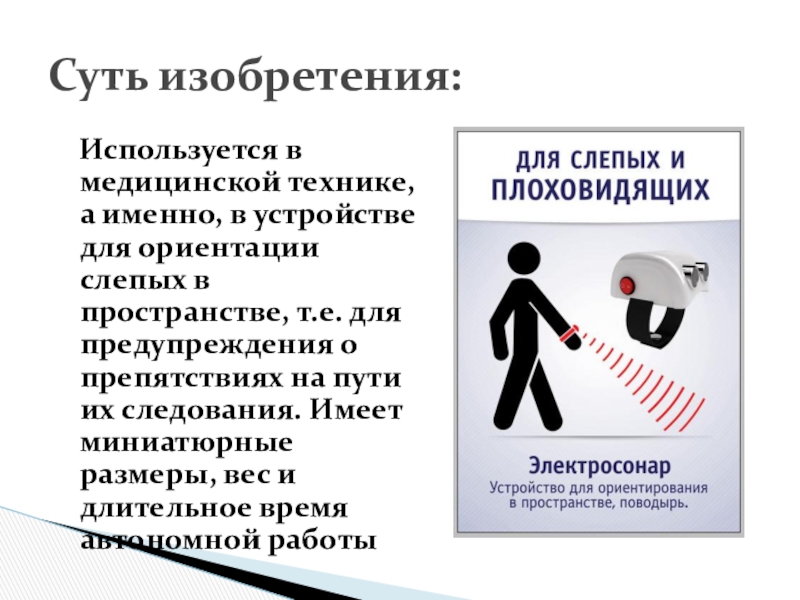

Слайд 44 Используется в медицинской технике, а именно, в устройстве для
ориентации слепых в пространстве, т.е. для предупреждения о препятствиях на пути их следования. Имеет миниатюрные размеры, вес и длительное время автономной работы
Суть изобретения:
Слайд 45 Обнаруживая препятствие, электросонар подаёт звуковой или вибрационный сигнал разной
длительности. Длительность сигнала зависит от расстояния до препятствия. Направляя прибор в разные стороны, можно получить четкую картину об окружающих препятствиях, например, бордюрах, ступенях, стенах.
Принцип работы
Слайд 46Дальность обнаружения препятствий-до 7 метров
Вес – менее 150 граммов
Размер – не
более 7 х 7 х 3,5 см (ДхШхВ)
Время автономной работы – более 3 часов
Питание – от батарейки или аккумулятора «Крона»
Время автономной работы – более 3 часов
Питание – от батарейки или аккумулятора «Крона»
Характеристики
Слайд 49
Давно известно, что ультразвуковое излучение можно сделать узконаправленным. Тем не менее,
лишь сравнительно недавно стал намечаться истинно научный подход к анализу явлений, возникающих при взаимодействии ультразвукового излучения с биологической средой. С применением ультразвука в медицине связано множество разных аспектов.
Слайд 50
Проблема интерпретации взаимодействия акустического излучения с биологической средой существенно упрощается, если
последнюю рассматривать не как твердое тело, а как жидкость. То, что взаимодействие ультразвука с тканью можно смоделировать его взаимодействием с жидкостями, - важный фактор, повышающий практическую ценность медицинской ультразвуковой диагностики.

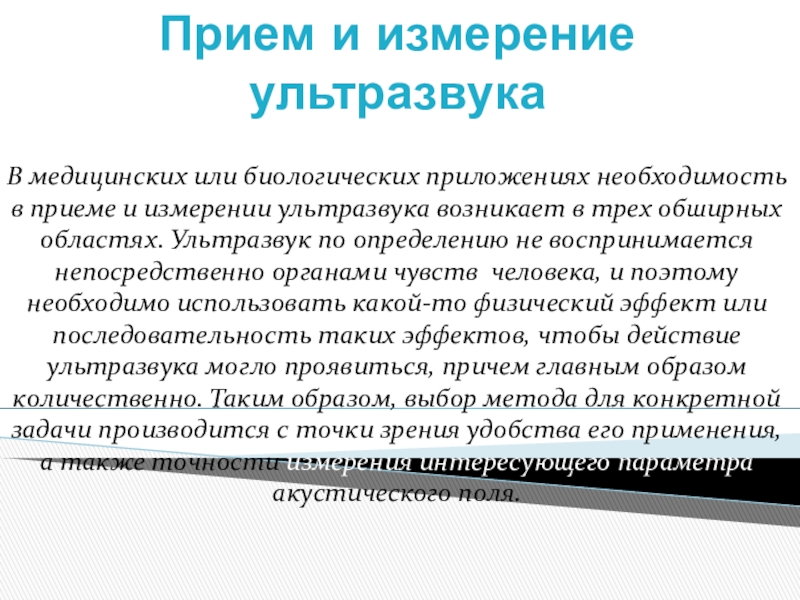

Слайд 51Прием и измерение ультразвука
В медицинских или биологических приложениях необходимость в приеме
и измерении ультразвука возникает в трех обширных областях. Ультразвук по определению не воспринимается непосредственно органами чувств человека, и поэтому необходимо использовать какой-то физический эффект или последовательность таких эффектов, чтобы действие ультразвука могло проявиться, причем главным образом количественно. Таким образом, выбор метода для конкретной задачи производится с точки зрения удобства его применения, а также точности измерения интересующего параметра акустического поля.
Слайд 53
Методы ультразвуковой эхо-импульсной визуализации уже нашли широкое и разнообразное применение в
медицине.
Эхо-импульсные методы в настоящее время стали широко применятся во многих областях медицины.
Эхо-импульсные методы в настоящее время стали широко применятся во многих областях медицины.
Слайд 54
АКУШЕРСТВО
Акушерство – та область медицины, где эхо- импульсивные ультразвуковые методы
наиболее прочно укоренились как составная часть меди - цинской практики
Слайд 55
Надежное определение
положения плаценты –
задача первостепенной
важности в акушерской
практике.
Слайд 56
Второй вид процедур,
ставших уже привычными, -
оценка развития плода
по измерению одного или
более его размеров,
таких как диаметр
и окружность головки,
площадь грудной клетки
или живота.
по измерению одного или
более его размеров,
таких как диаметр
и окружность головки,
площадь грудной клетки
или живота.
Слайд 57
Третий вид процедур,
появившийся не
так
давно и не столь
еще укоренившийся
в практике, -
раннее обнаружение
аномалий плода.
давно и не столь
еще укоренившийся
в практике, -
раннее обнаружение
аномалий плода.
Слайд 58
Наконец, необходимо
отметить ультразвуковое
исследование
движения
плода. Это явление лишь
недавно стало
предметом подробного
исследования.
Здесь основной интерес представляет исследования физиологии и развития плода
плода. Это явление лишь
недавно стало
предметом подробного
исследования.
Здесь основной интерес представляет исследования физиологии и развития плода
Слайд 59
ОФТАЛЬМОЛОГИЯ
Может быть, из-за относительно малых размеров глаза офтальмология несколько выделилась из
прочих областей применения ультразвука.
Слайд 60
Здесь также важна точность работы
и калибровки аппаратуры,
необходимо
также уделить особое
внимание эффектам,
связанным с преломлением
ультразвука в хрусталике и роговице.
Слайд 61
ИССЛЕДОВАНИЕ ВНУТРЕННИХ ОРГАНОВ
Под таким заголовком можно рассмотреть множество разнообразных задач, в
основном связанных с исследованием брюшной полости, где ультразвук используется для обнаружения и распознавания аномалий анатомических структур и тканей.
Слайд 62
ПРИПОВЕРХНОСТНЫЕ И НАРУЖНЫЕ ОРГАНЫ
Щитовидная и молочная железы, хотя и легко доступны
ультразвуковому обследованию, часто требуют использования водяного и ионного буфера, чтобы на изображение не повлияли аномалии ближней зоны поля.
Слайд 64ХИРУРГИЯ
НАГРЕВ
Болеутоляющее действие
Изменения кровотока
Увеличение растяжимости коллагено-
содержащих тканей
Уменьшение
мышечного спазма
Повышение подвижности суставов
Слайд 68Шум
Шум — беспорядочные колебания различной физической природы, отличающиеся сложностью временной и
спектральной структуры.
Первоначально слово шум относилось исключительно к звуковым колебаниям, однако в современной науке оно было распространено и на другие виды колебаний (радио-, электричество).
Первоначально слово шум относилось исключительно к звуковым колебаниям, однако в современной науке оно было распространено и на другие виды колебаний (радио-, электричество).
Шум — совокупность апериодических звуков различной интенсивности и частоты. С физиологической точки зрения шум — это всякий неблагоприятный воспринимаемый звук.
Слайд 69Измерение шумов
Для количественной оценки шума используют усредненные параметры, определяемыми на основании
статистических законов. Для измерения характеристик шума применяются шумомеры, частотные анализаторы, коррелометры и др.
Для измерений инфразвуковых и ультразвуковых шумов применяются широкодиапазонные шумомеры.
Слайд 70Громкость звука.
Уровень шума и его источники
Физическая характеристика громкости звука -
уровень звукового давления. дБА - акустический децибел, единица измерения уровня шума с учетом восприятия звука человеком.
Слайд 72Воздействие шума проявляется
На слуховой аппарат человека
На нервную систему человека
На сердечно-сосудистую систему
На репродуктивную функцию человека
На репродуктивную функцию человека
Человек
Становится
Раздражительным, нервным, слабым,
забывчивым
Тревожным, испуганным, плохо видит,
ухудшается интеллектуальная деятельность
Быстро утомляемым
Приобретает
Гипертоническую болезнь
Бессонницу
Неправильный обмен веществ
Снижается порог чувствительности нервных клеток
Слайд 73Борьба с шумом
В 1959г. была создана Международная организация по борьбе с
шумом.
Борьба с шумом – это сложная комплексная, требующая больших усилий и средств проблема. Тишина стоит денег и немалых. Источники шума весьма разнообразны и нет единого способа, метода борьбы с ними. Тем не менее акустическая наука может предложить эффективные средства борьбы с шумом
Слайд 75«День, в который вы ничего не узнали, - это потерянный день.
Нам так много надо узнать – у нас так мало на это времени»
Альберт Эйнштейн
Спасибо за урок
