Презентация, доклад по физике на тему Зависимость удельного сопротивления проводника от температуры (11 класс, базовый уровень)
Содержание
- 1. Презентация по физике на тему Зависимость удельного сопротивления проводника от температуры (11 класс, базовый уровень)
- 2. Анализ формулы удельного сопротивленияВидно, что удельное сопротивление

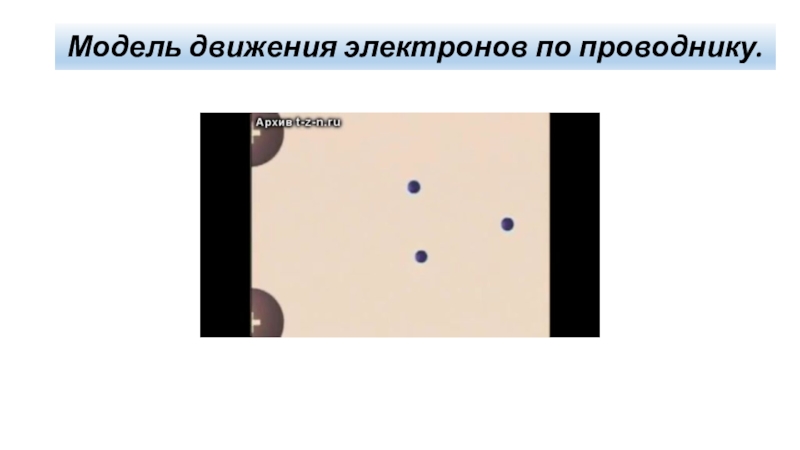

- 3. Модель движения электронов по проводнику. 3
- 4. Зависимость и график зависимости Где ρ0 –
- 5. ТермосопротивлениеПо значению сопротивления (силы тока) можно определить
- 6. Полупроводники — материалы, по своей удельной проводимости
- 7. ПолупроводникиПри достаточно низких температурах полупроводники близки к
- 8. ПолупроводникиПри увеличении температуры полупроводника свободных электронов и
- 9. ЗадачиЗадача 1. Сопротивление медного провода при температуре
- 10. ЗадачиЗадача 2. Сопротивление проводника при 20⁰C равно
- 11. ЗадачиЗадача 2. Сопротивление проводника при 20⁰C равно
- 12. ЗадачиЗадача 3. Сопротивление стального проводника при температуре
- 13. ЗадачиЗадача 3. Сопротивление стального проводника при температуре
- 14. ЗадачиЗадача 4. Сопротивление вольфрамовой нити лампы накаливания
- 15. ЗадачиЗадача 4. Сопротивление вольфрамовой нити лампы накаливания
- 16. ЗадачиЗадача 5. При нагревании проводника S его
- 17. ЗадачиЗадача 5. При нагревании проводника S его

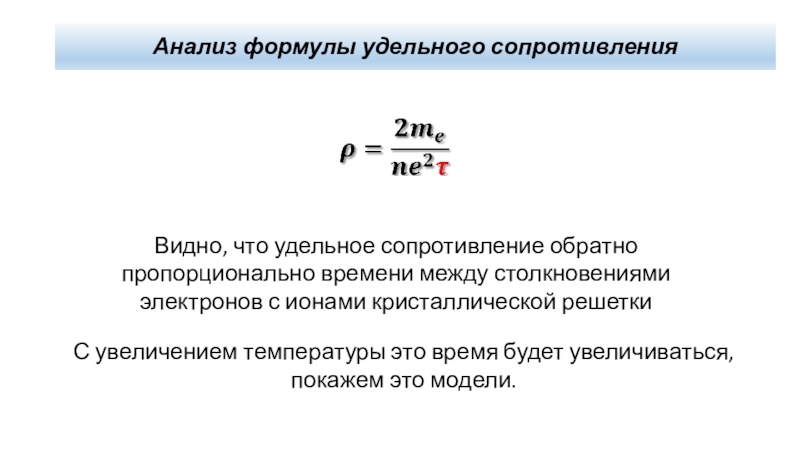

Слайд 2Анализ формулы удельного сопротивления
Видно, что удельное сопротивление обратно пропорционально времени между
С увеличением температуры это время будет увеличиваться, покажем это модели.

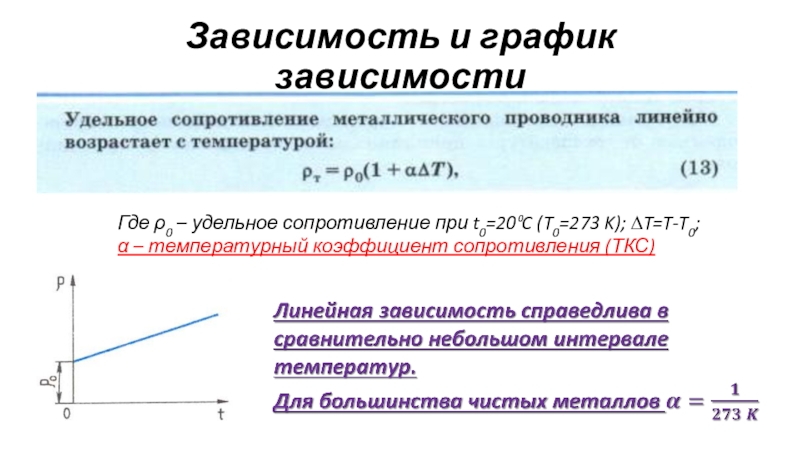

Слайд 4Зависимость и график зависимости
Где ρ0 – удельное сопротивление при t0=20⁰C
α – температурный коэффициент сопротивления (ТКС)
Слайд 5Термосопротивление
По значению сопротивления (силы тока) можно определить температуру, что используется при
От – 50 до +1200°С

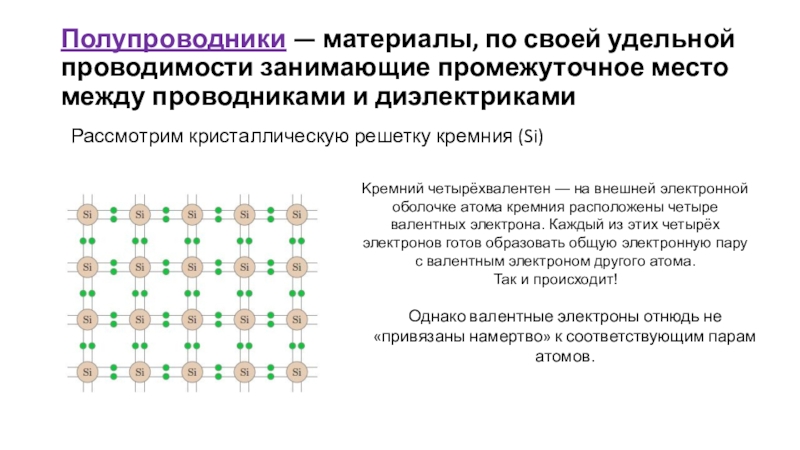

Слайд 6Полупроводники — материалы, по своей удельной проводимости занимающие промежуточное место между
Рассмотрим кристаллическую решетку кремния (Si)
Kремний четырёхвалентен — на внешней электронной оболочке атома кремния расположены четыре валентных электрона. Каждый из этих четырёх электронов готов образовать общую электронную пару с валентным электроном другого атома.
Так и происходит!
Однако валентные электроны отнюдь не «привязаны намертво» к соответствующим парам атомов.

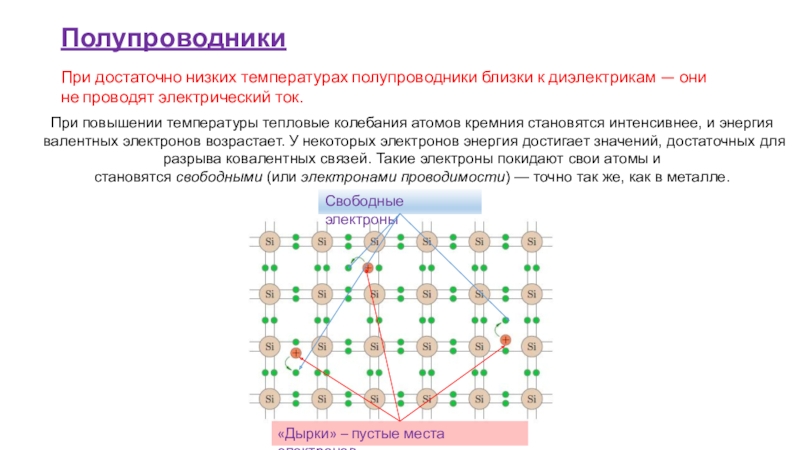

Слайд 7Полупроводники
При достаточно низких температурах полупроводники близки к диэлектрикам — они не
При повышении температуры тепловые колебания атомов кремния становятся интенсивнее, и энергия валентных электронов возрастает. У некоторых электронов энергия достигает значений, достаточных для разрыва ковалентных связей. Такие электроны покидают свои атомы и становятся свободными (или электронами проводимости) — точно так же, как в металле.
Свободные электроны
«Дырки» – пустые места электронов
Слайд 8Полупроводники
При увеличении температуры полупроводника свободных электронов и дырок становится больше, концентрация
Следовательно удельное сопротивление полупроводника при увеличении температуры уменьшается!!
Слайд 9Задачи

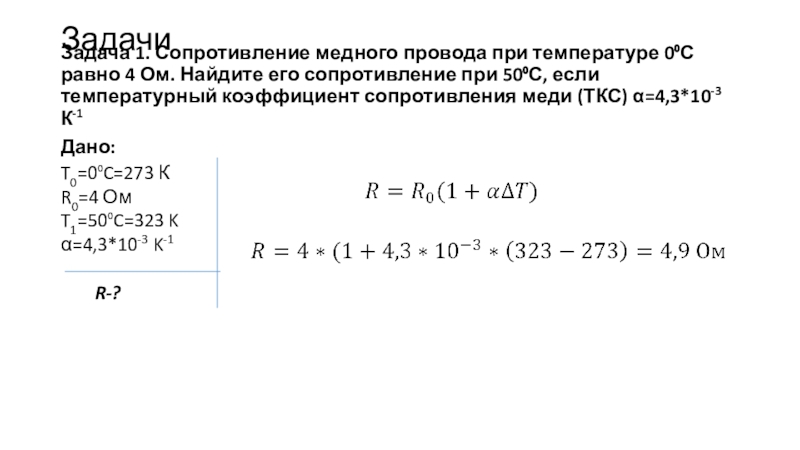

Задача 1. Сопротивление медного провода при температуре 0⁰С равно 4 Ом.
Дано:
T0=0⁰C=273 К
R0=4 Ом
T1=50⁰C=323 K
α=4,3*10-3 K-1
R-?
Слайд 10Задачи

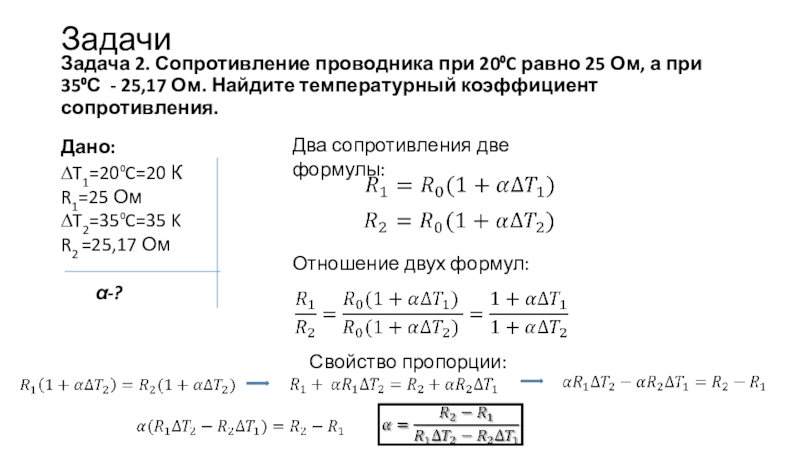

Задача 2. Сопротивление проводника при 20⁰C равно 25 Ом, а при
Дано:
∆T1=20⁰C=20 К
R1=25 Ом
∆T2=35⁰C=35 K
R2 =25,17 Ом
α-?
Два сопротивления две формулы:
Отношение двух формул:
Свойство пропорции:
Слайд 11Задачи
Задача 2. Сопротивление проводника при 20⁰C равно 25 Ом, а при
Дано:
∆T1=20⁰C=20 К
R1=25 Ом
∆T2=35⁰C=35 K
R2 =25,17 Ом
α-?
Вычисления:

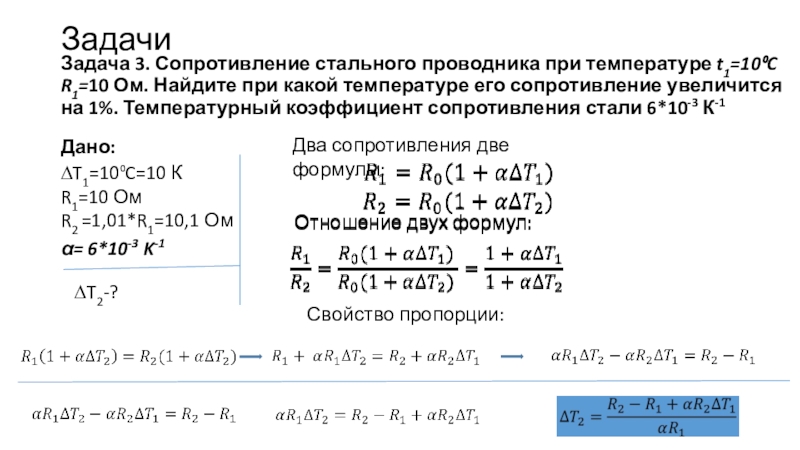

Слайд 12Задачи
Задача 3. Сопротивление стального проводника при температуре t1=10⁰C R1=10 Ом. Найдите
Дано:
∆T1=10⁰C=10 К
R1=10 Ом
R2 =1,01*R1=10,1 Ом
α= 6*10-3 K-1
∆T2-?
Два сопротивления две формулы:
Отношение двух формул:
Свойство пропорции:
Отношение двух формул:

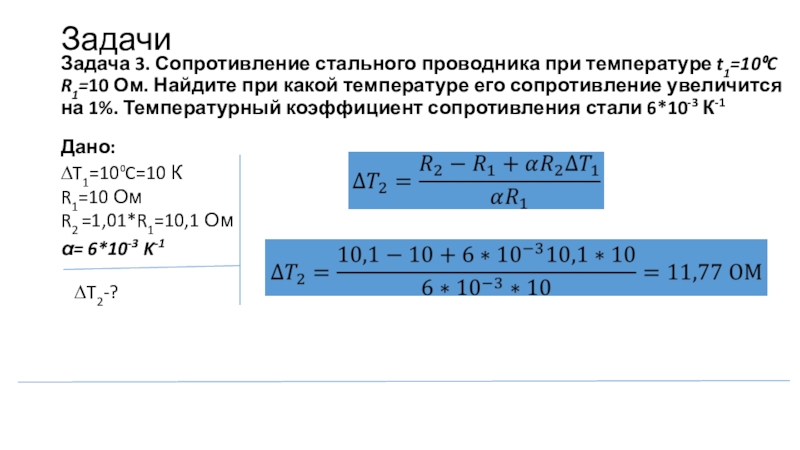

Слайд 13Задачи
Задача 3. Сопротивление стального проводника при температуре t1=10⁰C R1=10 Ом. Найдите
Дано:
∆T1=10⁰C=10 К
R1=10 Ом
R2 =1,01*R1=10,1 Ом
α= 6*10-3 K-1
∆T2-?
Слайд 14Задачи
Задача 4. Сопротивление вольфрамовой нити лампы накаливания при 20⁰С равно 20
Дано:
∆T1=20⁰C=20 К
R1=20 Ом
U =220 В
I = 1 А
α= 4,6*10-3 K-1
∆T2-?
Решение похоже на решение предыдущей задачи!
Только сопротивление R2 можно найти
Слайд 15Задачи

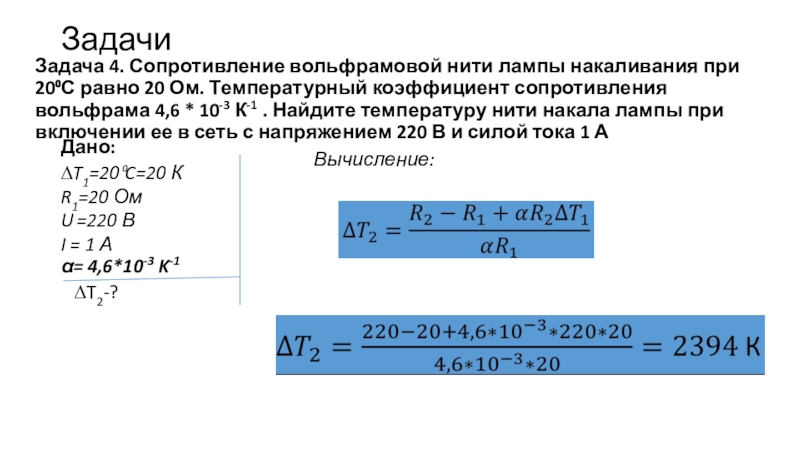

Задача 4. Сопротивление вольфрамовой нити лампы накаливания при 20⁰С равно 20
Дано:
∆T1=20⁰C=20 К
R1=20 Ом
U =220 В
I = 1 А
α= 4,6*10-3 K-1
∆T2-?
Вычисление:
Слайд 16Задачи
Задача 5. При нагревании проводника S его сопротивление возрастает на ∆R.
Дано:
S
∆R
d
Ρ
c
∆W-?
Изменение внутренней энергии происходит за счет нагревания проводника
∆W=Q=cm∆T
Найдем сначала ∆T
Поэтому
Слайд 17Задачи

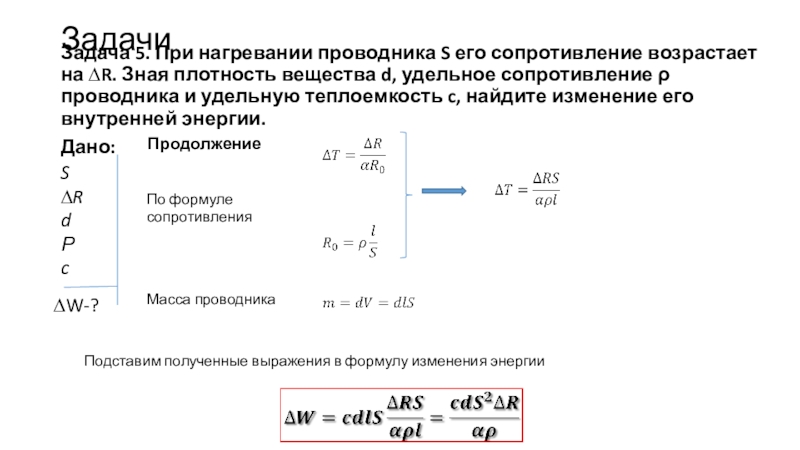

Задача 5. При нагревании проводника S его сопротивление возрастает на ∆R.
Дано:
S
∆R
d
Ρ
c
∆W-?
Продолжение
По формуле сопротивления
Масса проводника
Подставим полученные выражения в формулу изменения энергии
