Презентация, доклад по физике на тему Закон Ома для участка цепи (8 класс) на учитель года 2018

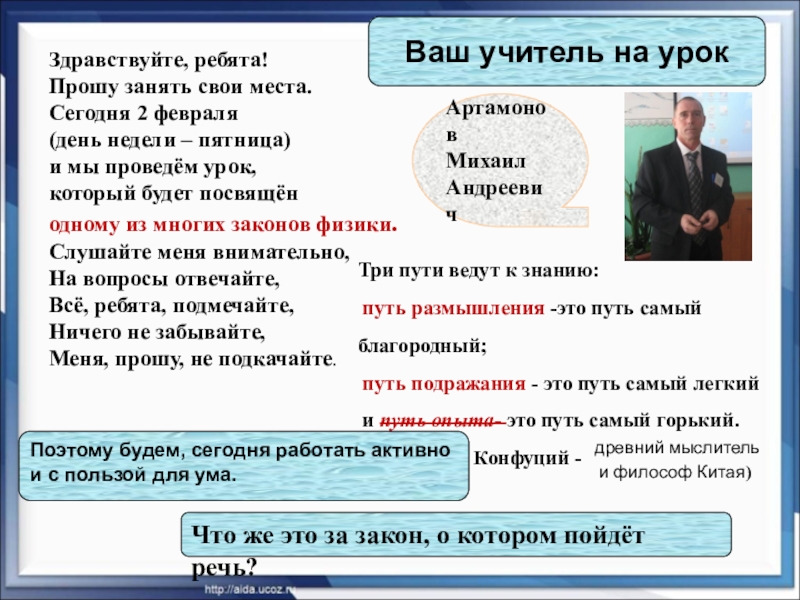

и мы проведём урок, который будет посвящён одному из многих законов физики. Слушайте меня внимательно, На вопросы отвечайте, Всё, ребята, подмечайте, Ничего не забывайте, Меня, прошу, не подкачайте.

Ваш учитель на урок

Артамонов
Михаил
Андреевич

Три пути ведут к знанию:
путь размышления -это путь самый благородный;
путь подражания - это путь самый легкий
и путь опыта- это путь самый горький.
( Конфуций - древний мыслитель
и философ Китая)

Что же это за закон, о котором пойдёт речь?

Поэтому будем, сегодня работать активно
и с пользой для ума.

объеме тела, погруженного в жидкость.

Закон Архимеда

FA = gρжVт

Закон Ома

Нет денег - сиди дома!

цепи»

Цель урока:
установление зависимости между силой тока, напряжением и сопротивлением на участке цепи.

действия тока?

- условия возникновения тока в цепи?

Источник
тока

Проводник

Замкнута

Потребители тока
(Элементы цепи)

дело с тремя величинами

сила тока

напряжение

сопротивление

корреспондент Берлинской А.Н. Занимался исследованиями в области электричества, акустики, оптики. Экспериментально открыл в 1826 г. основной закон электрической цепи, связывающий между собой силу тока, напряжение и сопротивление (закон Ома).

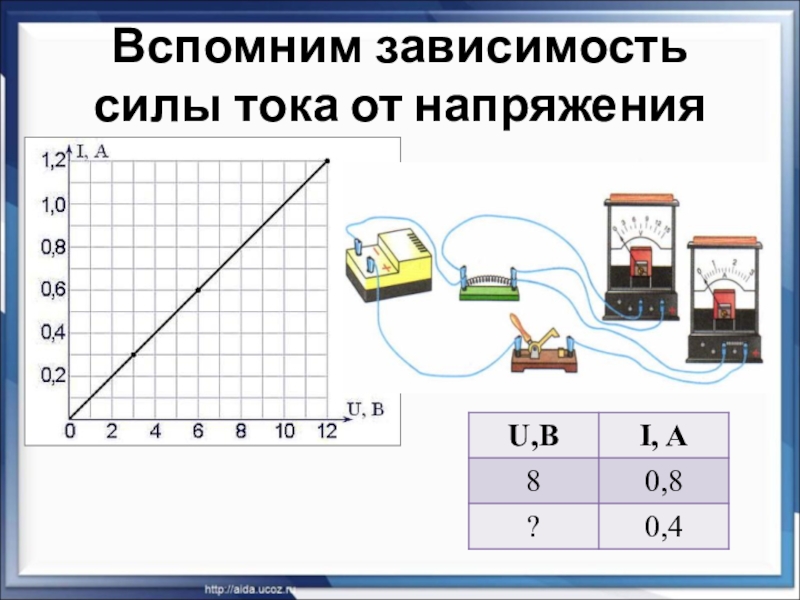

Установим зависимость силы
тока от напряжения
или ВСПОМНИМ! (ГИПОТЕЗА)

Установим зависимость силы
тока от сопротивления.
(ГИПОТЕЗА)

цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

повторно открыт закон Ома

первый раз
1826 г
Георг Ом

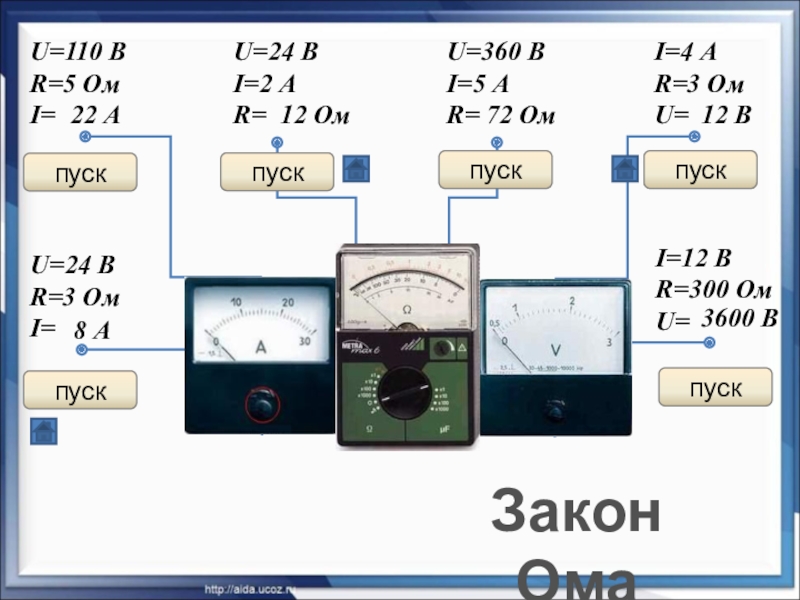

В
R=300 Ом U=

пуск

8 А

пуск

22 А

пуск

12 Ом

пуск

72 Ом

пуск

12 В

пуск

3600 В

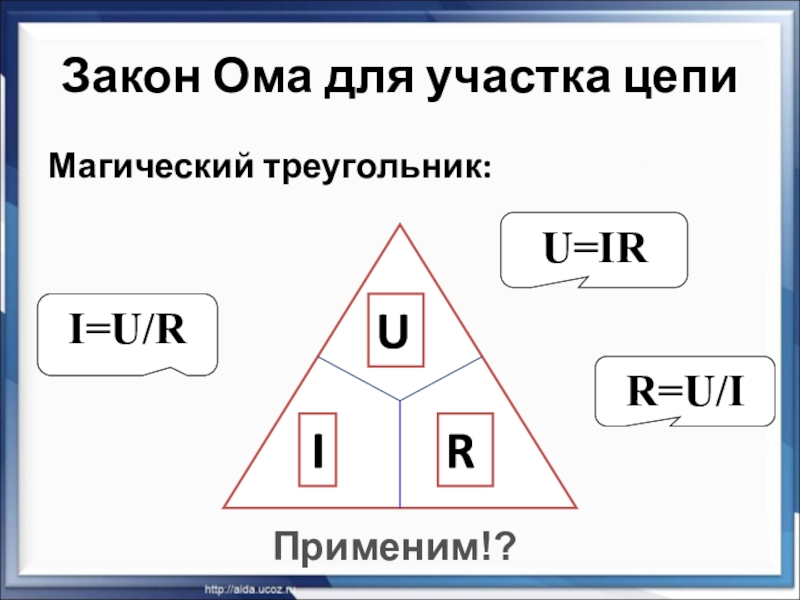

Закон Ома

нём в 4 раза и уменьшении его сопротивления в 2 раза? Обоснуйте свой ответ.

2).Как изменилось сопротивление лампочки в цепи, при увеличении силы тока в 2 раза? Почему?

3).Определите значение силы тока в электрической цепи вашей квартиры, если по какой-то причине сопротивление ее уменьшится до 0,01 Ом?

тока пропорциональна напряжению.
Б. Сила тока обратно пропорциональна напряжению.
В. Этой зависимости нет. Г. Сила тока равна напряжению
2. Формулировка закона Ома.
А. Сила тока в участке цепи прямо пропорциональна его сопротивлению и обратно пропорциональна напряжению на этом участке.
Б. Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.
В. Сила тока в участке цепи прямо пропорциональна его сопротивлению и напряжению на этом участке.
3. Сила тока электрической лампы 0,5 А, сопротивление спирали 10 Ом. Найти напряжение на концах спирали.
А. 8,5 В Б. 20 В. В. 0,05 В Г. 5 В.
4. Необходимо вдвое уменьшить силу тока в данном проводнике. Что для этого нужно сделать?
А. Увеличить напряжение в 2 раза Б. Вдвое уменьшить сопротивление.
В. Уменьшить напряжение в 2раза Г. Ничего не делать.
5. Зависит ли сопротивление проводника от силы тока в нем и напряжения на его концах?
А. Сопротивление зависит от силы тока и напряжения Б. Зависит от напряжения.
В. Не зависит. Г. Зависит от силы тока.

уровень (для получения дальнейшего образования и профессиональной специализации).
Понимать смысл закона Ома и уметь объяснять явления, связанные с ним (короткое замыкание; тепловое действие тока).
Использовать приобретенные знания на практике и в повседневной жизни.

и известном сопротивлении.
Он позволяет рассчитывать тепловые, химические и магнитные действия тока, так как они зависят от силы тока.
Из закона Ома вытекает, что замыкать обычную осветительную сеть проводником малого сопротивления опасно. Сила тока окажется настолько большой, что это может иметь тяжелые последствия.

Значение закона Ома

делать?

Что понравилось на уроке?

Что было самым трудным? Почему?

Достигнута ли ваша личная цель?

Для вас всегда!

СПАСИБО ЗА ВНИМАНИЕ

в единицу времени.

I=q/t

I — сила тока

q — электрический заряд

t — время

Андре Ампер

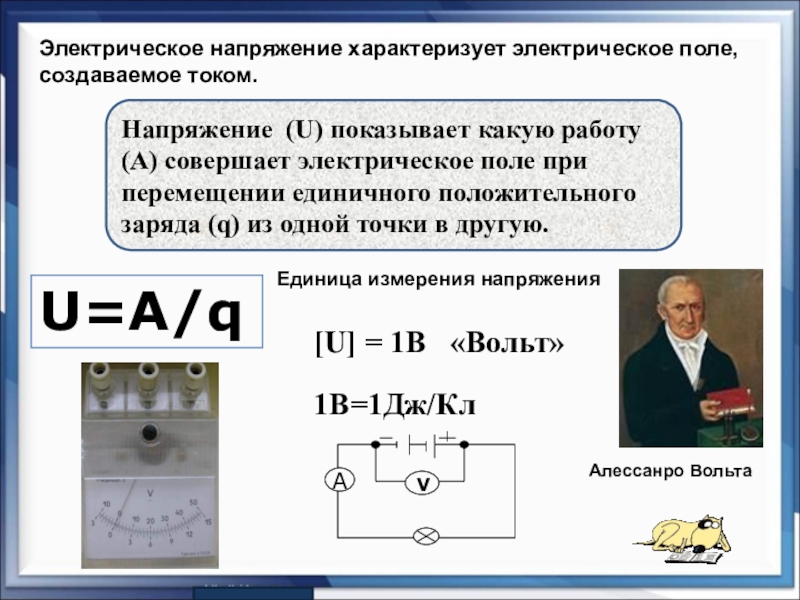

(А) совершает электрическое поле при перемещении единичного положительного заряда (q) из одной точки в другую.

U=A/q

Единица измерения напряжения

[U] = 1В «Вольт»

1В=1Дж/Кл

Алессанро Вольта

с другом.

-

-

-

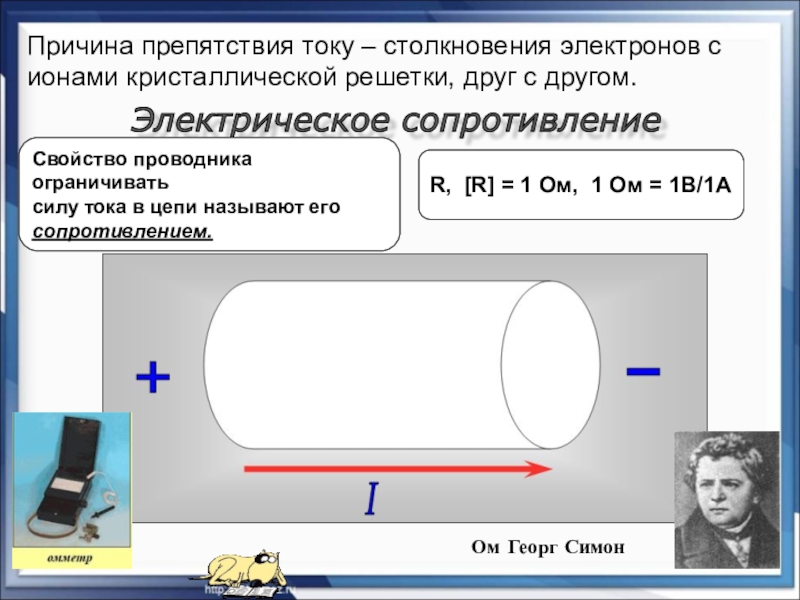

Электрическое сопротивление

Свойство проводника ограничивать
силу тока в цепи называют его
сопротивлением.

R, [R] = 1 Ом, 1 Ом = 1В/1А

Ом Георг Симон

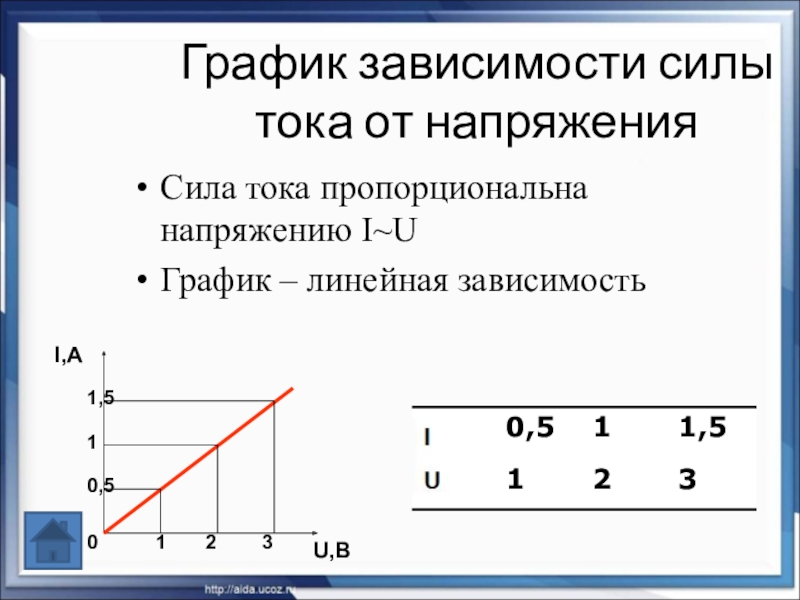

Собрать схему, представленную на рисунке.
2. Изменяя силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу.
3. Построить график зависимости силы тока от напряжения.

линейная зависимость

I,А

U,В

0,5

1

1,5

1

2

3

0

Собрать схему, представленную на рисунке.
2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу.
3. Построить график зависимости силы тока от сопротивления.

гиперболы

двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?
