Презентация, доклад по физике на тему Закон Ома для полной цепи 10 класс

Содержание

План занятияЭлектродвижущая сила.Подвижность электрических зарядовЗамкнутая электрическая цепьЗакон Ома для полной цепи.Следствия из закона Ома

Слайд 1Электродвижущая сила. Закон Ома для полной цепи

Электродвижущая сила. Закон Ома для полной цепи

Слайд 2План занятия
Электродвижущая сила.
Подвижность электрических зарядов
Замкнутая электрическая цепь
Закон Ома для полной цепи.
Следствия

из закона Ома
План занятияЭлектродвижущая сила.Подвижность электрических зарядовЗамкнутая электрическая цепьЗакон Ома для полной цепи.Следствия из закона Ома

Слайд 3Электродвижущая сила источника тока
Во внешней цепи электроны под действием кулоновской силы

стационарного поля движутся от «-» к «+».
Внутри источника тока электроны не могут перемещаться от «+» к «-» под действием тех же кулоновских сил. Работу по перемещению электронов должны совершать сторонние силы, т.е. силы неэлектрического происхождения.
Электродвижущая сила источника токаВо внешней цепи электроны под действием кулоновской силы стационарного поля движутся от «-» к

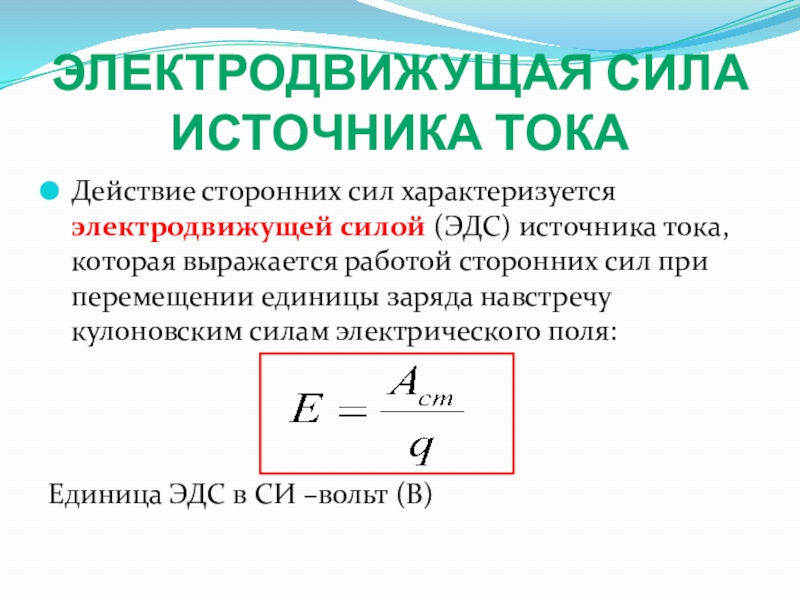

Слайд 4Электродвижущая сила источника тока
Действие сторонних сил характеризуется электродвижущей силой (ЭДС) источника

тока, которая выражается работой сторонних сил при перемещении единицы заряда навстречу кулоновским силам электрического поля:



Единица ЭДС в СИ –вольт (В)

Электродвижущая сила источника токаДействие сторонних сил характеризуется электродвижущей силой (ЭДС) источника тока, которая выражается работой сторонних сил

Слайд 5Подвижность электрического заряда
Подвижность электрического заряда – это средняя скорость их движения

под действием электрического поля, напряженность которого равна единице, т.е.
u


Подвижность эл. заряженных частиц в электрическом поле надо рассматривать в зависимости от среды: в вакууме и в другой среде.

u=v/E

Подвижность электрического зарядаПодвижность электрического заряда – это средняя скорость их движения под действием электрического поля, напряженность которого

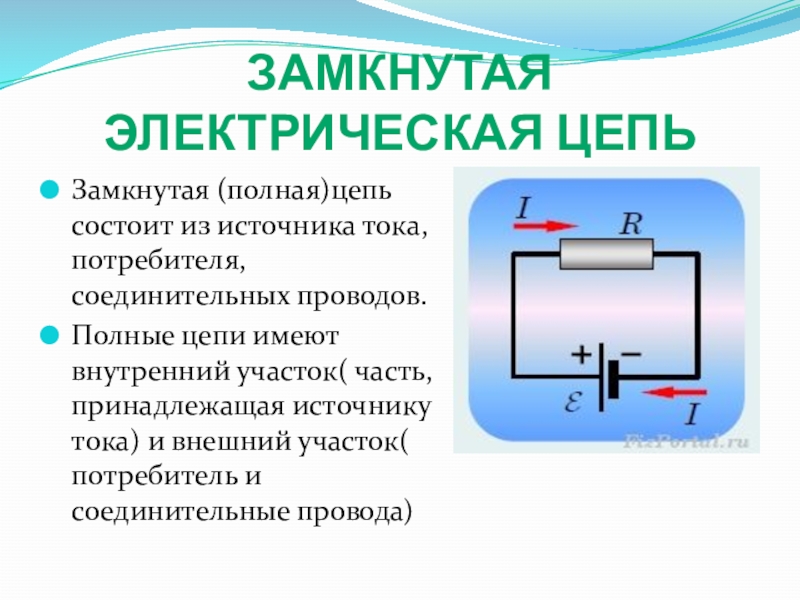

Слайд 6Замкнутая электрическая цепь
Замкнутая (полная)цепь состоит из источника тока, потребителя, соединительных проводов.
Полные

цепи имеют внутренний участок( часть, принадлежащая источнику тока) и внешний участок( потребитель и соединительные провода)
Замкнутая электрическая цепьЗамкнутая (полная)цепь состоит из источника тока, потребителя, соединительных проводов.Полные цепи имеют внутренний участок( часть, принадлежащая

Слайд 7Электродвижущая сила источника тока
 Если на некотором участке электрической цепи помимо

электростатических действуют и сторонние силы, то над перемещением зарядов «работают» как электростатические, так и сторонние силы
Суммарная работа электростатических и сторонних сил по перемещению единичного положительного заряда называется электрическим напряжением на участке цепи
Электродвижущая сила источника тока  Если на некотором участке электрической цепи помимо электростатических действуют и сторонние силы, то

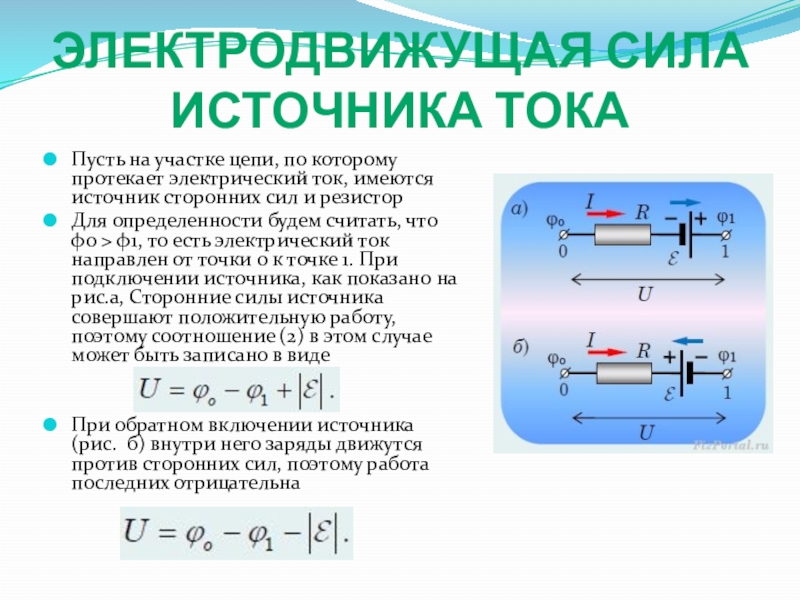

Слайд 8Электродвижущая сила источника тока
Пусть на участке цепи, по которому протекает

электрический ток, имеются источник сторонних сил и резистор
Для определенности будем считать, что φo > φ1, то есть электрический ток направлен от точки 0 к точке 1. При подключении источника, как показано на рис.а, Сторонние силы источника совершают положительную работу, поэтому соотношение (2) в этом случае может быть записано в виде


При обратном включении источника (рис. б) внутри него заряды движутся против сторонних сил, поэтому работа последних отрицательна
Электродвижущая сила источника тока Пусть на участке цепи, по которому протекает электрический ток, имеются источник сторонних сил

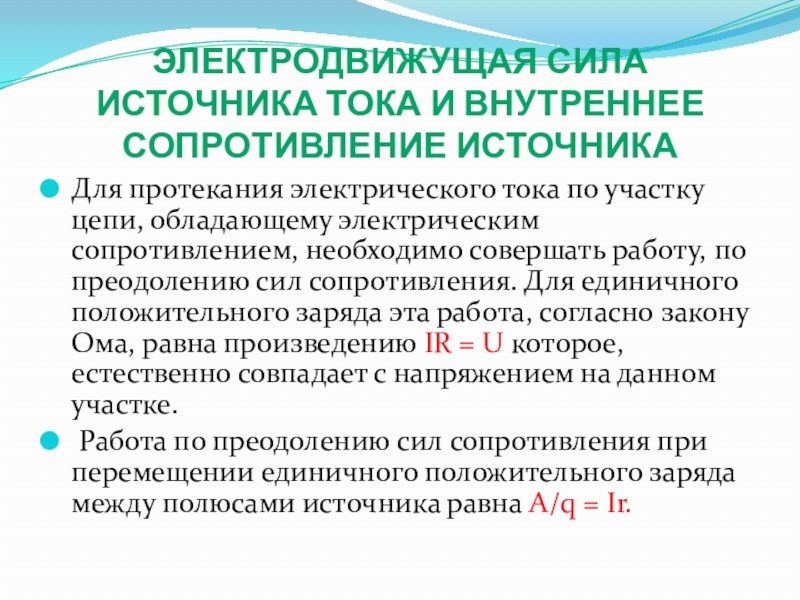

Слайд 9Электродвижущая сила источника тока и внутреннее сопротивление источника
Для протекания электрического тока

по участку цепи, обладающему электрическим сопротивлением, необходимо совершать работу, по преодолению сил сопротивления. Для единичного положительного заряда эта работа, согласно закону Ома, равна произведению IR = U которое, естественно совпадает с напряжением на данном участке.
Работа по преодолению сил сопротивления при перемещении единичного положительного заряда между полюсами источника равна A/q = Ir.
Электродвижущая сила источника тока и внутреннее сопротивление источникаДля протекания электрического тока по участку цепи, обладающему электрическим сопротивлением,

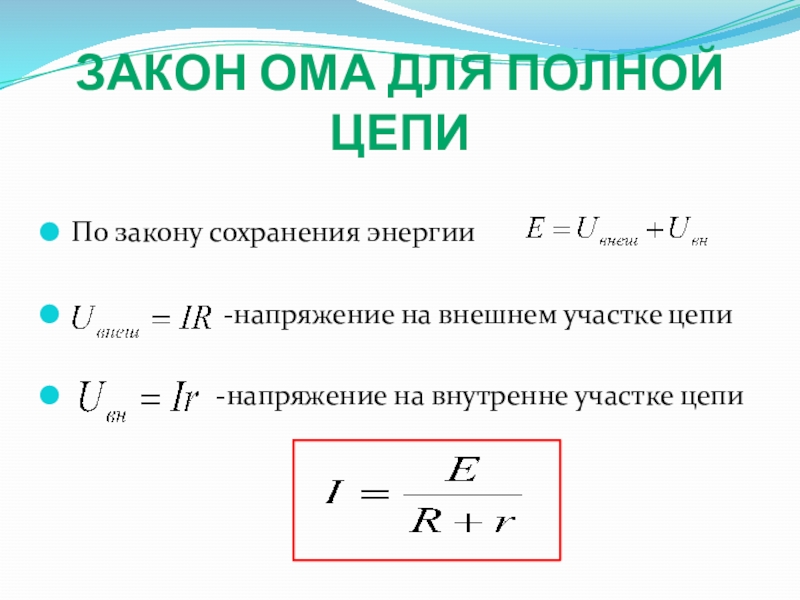

Слайд 10Закон Ома для полной цепи

По закону сохранения энергии

-напряжение на внешнем участке цепи

-напряжение на внутренне участке цепи








Закон Ома для полной цепиПо закону сохранения энергии

Слайд 11Следствия из закона Ома для полной цепи
При уменьшении внешнего сопротивления

сила тока в цепи возрастает
Зависимость тока в цепи при R О. В предельном значении ток короткого замыкания



При отсутствии внешнего сопротивления напряжение на полюсах источника равно его ЭДС
Следствия из закона Ома для полной цепи При уменьшении внешнего сопротивления сила тока в цепи возрастаетЗависимость тока

Слайд 12Задача. Определить ЭДС и внутреннее и внутреннее сопротивление источника, если при

внешнем сопротивлении 7 Ом сила тока в цепи равна 1 А, а при внешнем сопротивлении 3 Ом сила тока в 2 А.

Дано:





Е-?
r-?

Запишем закон Ома в виде:
}


; r=1 Ом

Е=1 А ·7Ом+1А·1Ом=8 В

Задача. Определить ЭДС и внутреннее и внутреннее сопротивление источника, если при внешнем сопротивлении 7 Ом сила тока

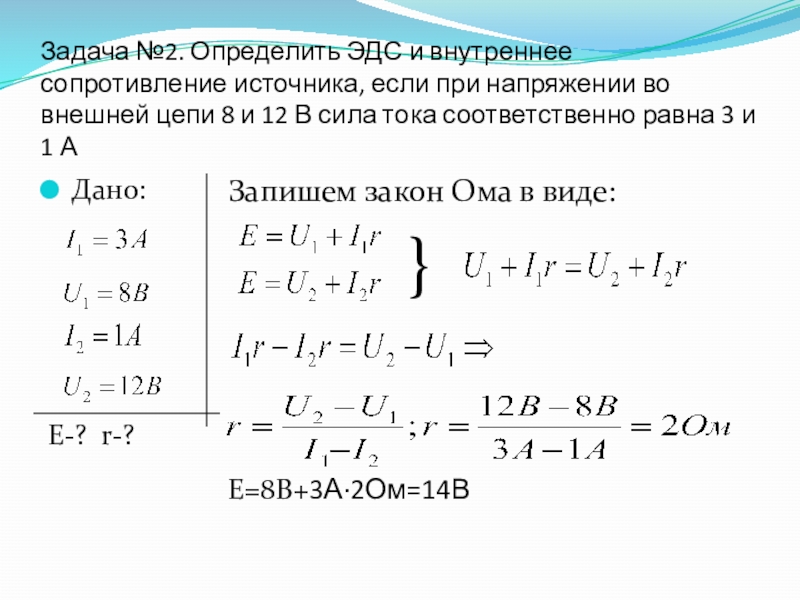

Слайд 13Задача №2. Определить ЭДС и внутреннее сопротивление источника, если при напряжении

во внешней цепи 8 и 12 В сила тока соответственно равна 3 и 1 А

Дано:





Е-? r-?

Запишем закон Ома в виде:
}




E=8В+3А·2Ом=14В

Задача №2. Определить ЭДС и внутреннее сопротивление источника, если при напряжении во внешней цепи 8 и 12
