Презентация, доклад по физике на тему Закон Ома(10 класс).
Содержание
- 1. Презентация по физике на тему Закон Ома(10 класс).
- 2. Закон ОмаЗакон Ома — (открыт в 1826 году)
- 3. Закон Ома гласит:I —сила тока(А), U —напряжение(В), R —сопротивление(Ом)Сила тока
- 4. Электрический токЭлектрическим током называется упорядоченное движение электрических зарядов.Электрические заряды могут двигаться упорядоченно под действием электрического поля.
- 5. В металлических проводниках носителями электрических зарядов являются
- 6. Если проводник поместить в электрическое поле, то
- 7. Сила тока Сила тока определяется количеством электричества проходящее через поперечное сечение проводника в одну секунду.Единицы измерения:[A]=[Дж]=[B·A·c]
- 8. Величина работы электрического тока, зависит не только

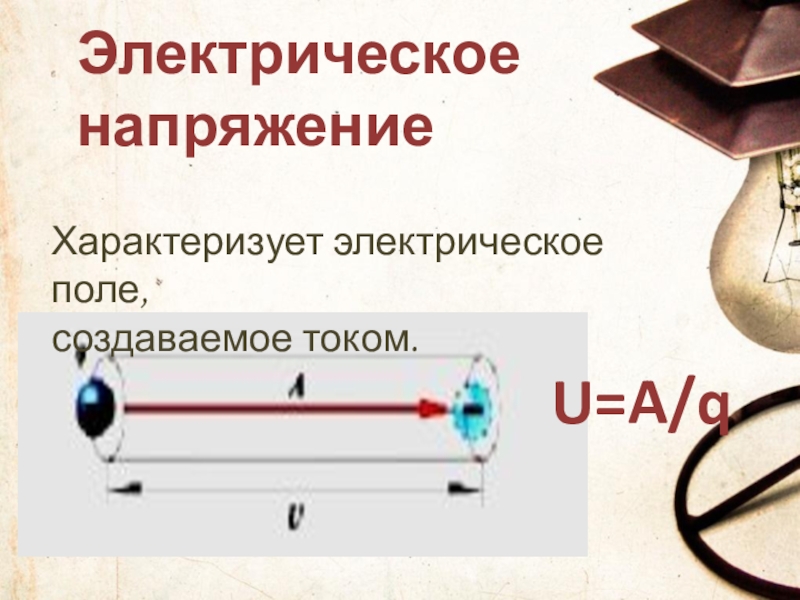

- 9. Электрическое напряжениеХарактеризует электрическое поле, создаваемое током.U=A/q
- 10. Во всякой замкнутой цепи электрическим током совершается работа.Нагреваются проводники, излучается свет, заряжаются аккумуляторы.
- 11. Источники постоянного токаДля того чтобы в проводнике
- 12. Электрическая цепь постоянного токаНа внешнем участке цепи
- 13. Последовательное и параллельное соединение проводников.Проводники в электрических
- 14. При последовательном соединении проводников их общее электрическое сопротивление равно сумме электрических сопротивлений всех проводников.
- 15. Закон Ома для участка цепи.Отношение напряжения U
- 16. Закон Ома для участка цепи.Электрическое сопротивление проводника
- 17. Электродвижущая сила.Полная работа сил электростатического поля при
- 18. Закон Ома для полной цепи.Если в результате
Закон ОмаЗакон Ома — (открыт в 1826 году) это физический закон, определяющий связь между напряжением, силой тока и сопротивлением проводника в электрической цепи. Назван в честь его первооткрывателя Георга Ома.Ом Георг Симон(1787-1854)-немецкий физик
Слайд 2Закон Ома
Закон Ома — (открыт в 1826 году) это физический закон, определяющий
связь между напряжением, силой тока и сопротивлением проводника в электрической цепи. Назван в честь его первооткрывателя Георга Ома.
Ом Георг Симон
(1787-1854)-немецкий физик

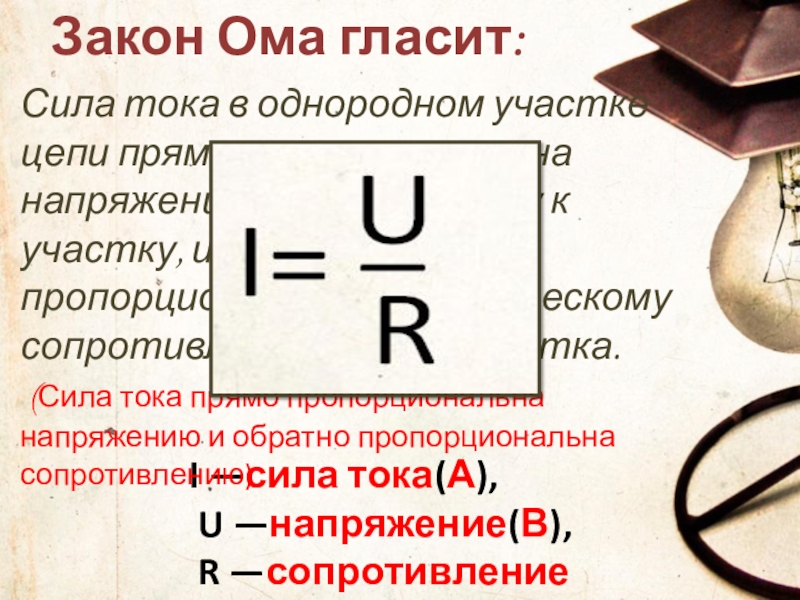

Слайд 3Закон Ома гласит:
I —сила тока(А),
U —напряжение(В),
R —сопротивление(Ом)
Сила тока в однородном участке цепи
прямо пропорциональна напряжению, приложенному к участку, и обратно пропорциональна электрическому сопротивлению этого участка.
(Сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению)
(Сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению)
Слайд 4
Электрический ток
Электрическим током называется упорядоченное движение электрических зарядов.
Электрические заряды могут двигаться
упорядоченно под действием электрического поля.
Слайд 5В металлических проводниках носителями электрических зарядов являются электроны, оторвавшиеся от своих
атомов.
Такие электроны могут свободно перемещаться внутри атомов, поэтому их называют свободными электронами.
Такие электроны могут свободно перемещаться внутри атомов, поэтому их называют свободными электронами.
Слайд 6Если проводник поместить в электрическое поле, то хаотическое движение электронов превратиться
в направленное.
Направленное движение заряженных частиц и есть электрический ток.
Направленное движение заряженных частиц и есть электрический ток.
Слайд 7Сила тока
Сила тока определяется количеством электричества проходящее через поперечное сечение
проводника в одну секунду.
Единицы измерения:[A]=[Дж]=[B·A·c]
![Сила тока Сила тока определяется количеством электричества проходящее через поперечное сечение проводника в одну секунду.Единицы измерения:[A]=[Дж]=[B·A·c]](/img/thumbs/551b75879cfd944957d07d4d00c36706-800x.jpg "Презентация по физике на тему Закон Ома(10 класс). Сила тока Сила тока определяется количеством электричества проходящее через поперечное сечение проводника в одну секунду.Единицы измерения:[A]=[Дж]=[B·A·c]")

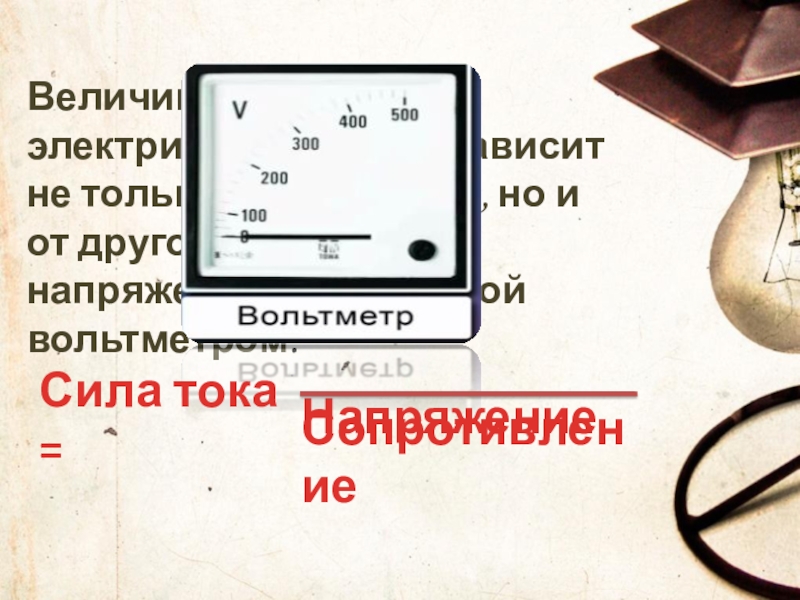

Слайд 8Величина работы электрического тока, зависит не только от силы тока, но
и от другой величины-напряжения, измеряемой вольтметром.
Сила тока =
Напряжение
Сопротивление
Слайд 10Во всякой замкнутой цепи электрическим током совершается работа.
Нагреваются проводники, излучается свет,
заряжаются аккумуляторы.
Слайд 11Источники постоянного тока
Для того чтобы в проводнике существовал электрический ток длительное
время, необходимо поддерживать неизменными условия, при которых возникает электрический ток.
Если в начальный момент времени потенциал точки А проводника выше потенциала точки В ,то перенос положительного заряда q из точки А к точке В приводит к уменьшению разности потенциалов между ними.
Если в начальный момент времени потенциал точки А проводника выше потенциала точки В ,то перенос положительного заряда q из точки А к точке В приводит к уменьшению разности потенциалов между ними.
Слайд 12Электрическая цепь постоянного тока
На внешнем участке цепи электрические заряды движутся под
действием сил электрического поля. Перемещение зарядов внутри проводника не приводит к выравниванию потенциалов всех точек проводника, так как в каждый момент времени источник тока доставляет к одному концу электрической цепи точно такое же число заряженных частиц, какое из него перешло к другому концу внешней электрической цепи. Поэтому сохраняется неизменным напряжение между началом и концом внешнего участка электрической цепи.
Слайд 13Последовательное и параллельное соединение проводников.
Проводники в электрических цепях постоянного тока могут
соединяться последовательно и параллельно. При последовательном соединении проводников конец первого проводника соединяется с началом второго и т. д.
U = U1 + U2 + U3
По закону Ома для участка цепи
U1 = IR1, U2 = IR2, U3 = IR3 и U = IR
U = U1 + U2 + U3
По закону Ома для участка цепи
U1 = IR1, U2 = IR2, U3 = IR3 и U = IR
Слайд 14При последовательном соединении проводников
их общее электрическое сопротивление равно сумме электрических
сопротивлений всех проводников.

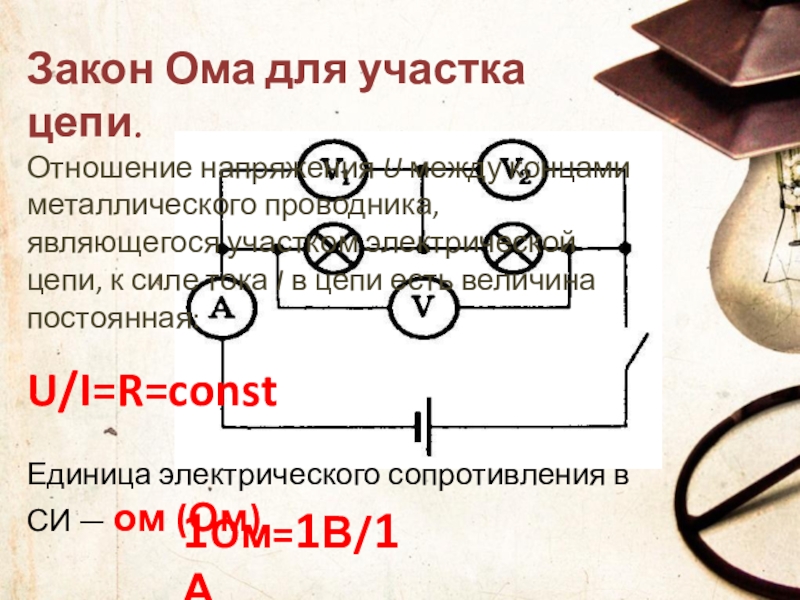

Слайд 15Закон Ома для участка цепи.
Отношение напряжения U между концами металлического проводника,
являющегося участком электрической цепи, к силе тока I в цепи есть величина постоянная:
U/I=R=const
Единица электрического сопротивления в СИ — ом (Ом).
U/I=R=const
Единица электрического сопротивления в СИ — ом (Ом).
1Oм=1В/1А
Слайд 16Закон Ома для участка цепи.
Электрическое сопротивление проводника прямо пропорционально его длине
l и обратно пропорционально площади S поперечного сечения:
Экспериментально установленную зависимость силы тока I от напряжения U и электрического сопротивления R участка цепи называют законом Ома для участка цепи:
Экспериментально установленную зависимость силы тока I от напряжения U и электрического сопротивления R участка цепи называют законом Ома для участка цепи:
I=U/R

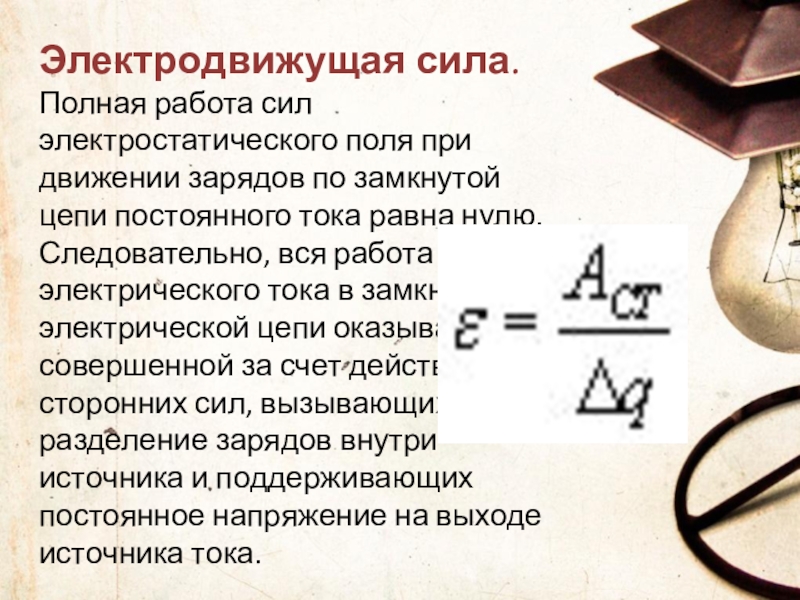

Слайд 17Электродвижущая сила.
Полная работа сил электростатического поля при движении зарядов по замкнутой
цепи постоянного тока равна нулю. Следовательно, вся работа электрического тока в замкнутой электрической цепи оказывается совершенной за счет действия сторонних сил, вызывающих разделение зарядов внутри источника и поддерживающих постоянное напряжение на выходе источника тока.

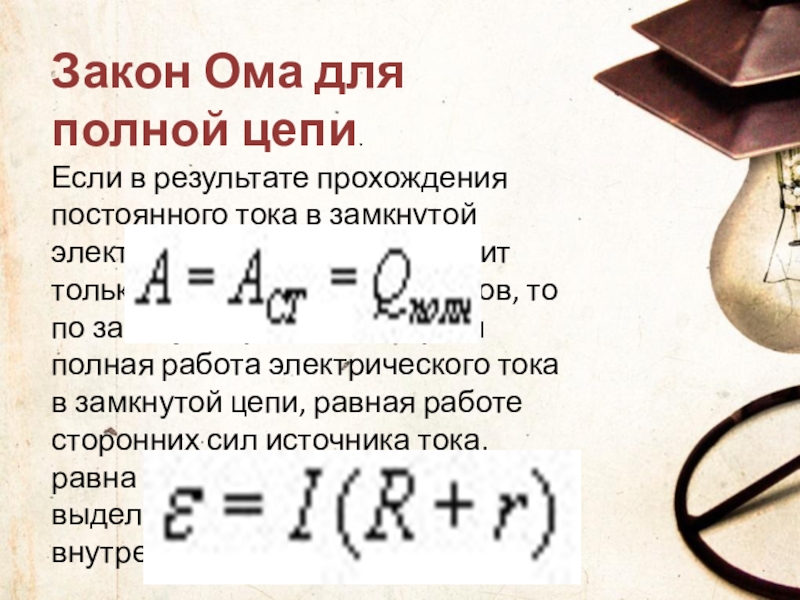

Слайд 18Закон Ома для полной цепи.
Если в результате прохождения постоянного тока в
замкнутой электрической цепи происходит только нагревание проводников, то по закону сохранения энергии полная работа электрического тока в замкнутой цепи, равная работе сторонних сил источника тока, равна количеству теплоты, выделившейся на внешнем и внутреннем участках цепи
