Презентация, доклад по физике на тему Закон Ома для полной цепи (11 класс, базовый уровень)
Содержание
- 1. Презентация по физике на тему Закон Ома для полной цепи (11 класс, базовый уровень)
- 2. Повторим основные понятияЭлектрический токнаправленное движение заряженных частицСила
- 3. Повторим основные понятияЗакон Ома для участка цепиУсловия
- 4. Источник тока - это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию
- 5. Существуют различные виды источников тока:Повторим основные понятияМеханические источники токаТепловые источники токаХимические источники токаСветовые источники тока
- 6. Слайд 6
- 7. В любом источнике тока совершается работа по
- 8. +Силы неэлектрического происхождения (механические, химические, электромагнитные и
- 9. Отношение работы сторонних сил по перемещению зарядов

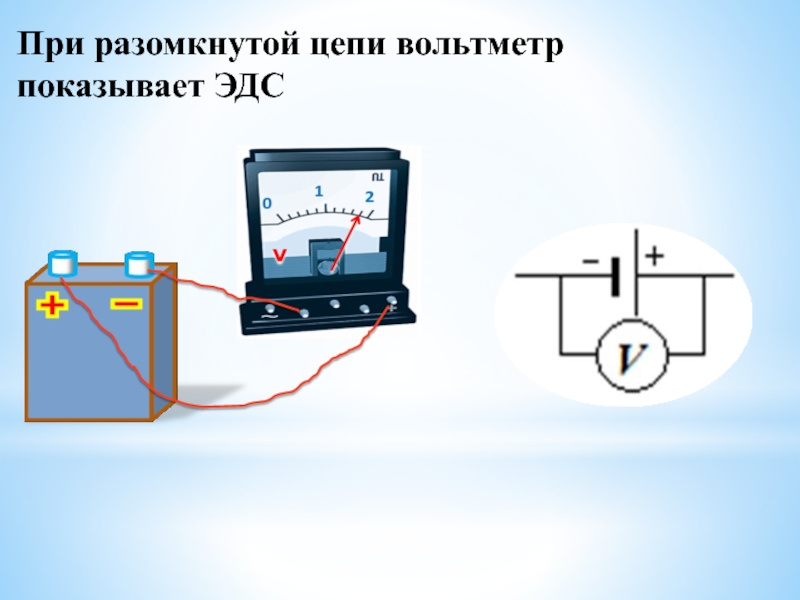

- 10. При разомкнутой цепи вольтметр показывает ЭДС0
- 11. Любой источник постоянного тока имеет определённое внутреннее сопротивлениеr – внутреннее сопротивление источника тока[r] = 1 Ом
- 12. Слайд 12
- 13. Короткое замыкание

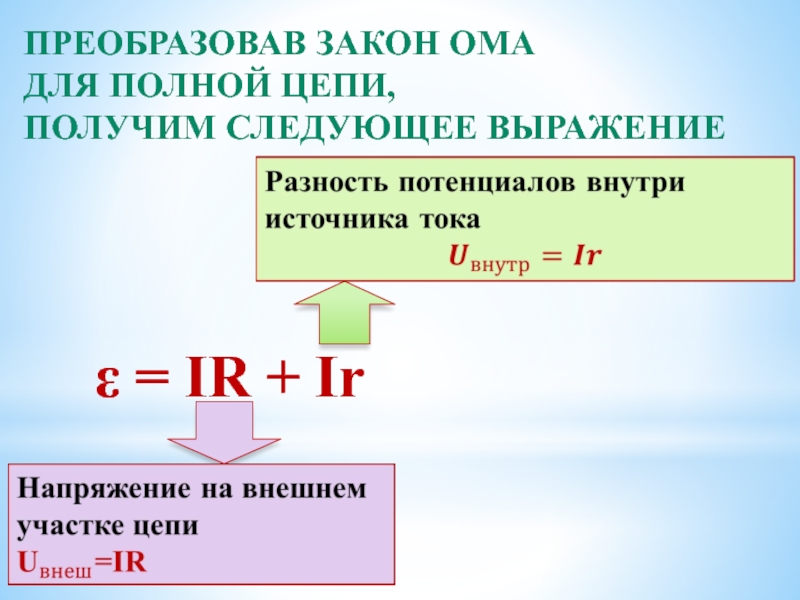

- 14. Преобразовав закон Ома для полной цепи,получим следующее
- 15. Задание 10510A02ЭДС аккумулятора равна 2 В. При
- 16. Проверим решение задачи
- 17. Слайд 17
- 18. Проверим решение задачи
- 19. Спасибо за внимание!
Повторим основные понятияЭлектрический токнаправленное движение заряженных частицСила токафизическая величина, которая показывает какой заряд, проходит через поперечное сечение проводника за единицу времени: ?=?/? Единица измерения силы тока – ампер[I]=1АПлощадь фигуры под графиком силы тока численно равна заряду
Слайд 2Повторим основные понятия
Электрический ток
направленное движение заряженных частиц
Сила тока
физическая величина, которая показывает
какой заряд, проходит через поперечное сечение проводника за единицу времени: ?=?/?
Единица измерения силы тока – ампер
[I]=1А
Площадь фигуры под графиком силы тока численно равна заряду (q=It)
Слайд 3Повторим основные понятия
Закон Ома для участка цепи
Условия существования электрического тока
Наличие свободных
зарядов в веществе
Наличие внешнего электрического поля (источник тока)
Электрическое сопротивление металлических проводников
Слайд 4Источник тока - это устройство, в котором происходит преобразование какого-либо вида
энергии в электрическую энергию
Слайд 5Существуют различные виды источников тока:
Повторим основные понятия
Механические источники тока
Тепловые источники тока
Химические
источники тока
Световые источники тока
Слайд 7В любом источнике тока совершается работа по разделению положительно и отрицательно
заряженных частиц, которые накапливаются на полюсах источника

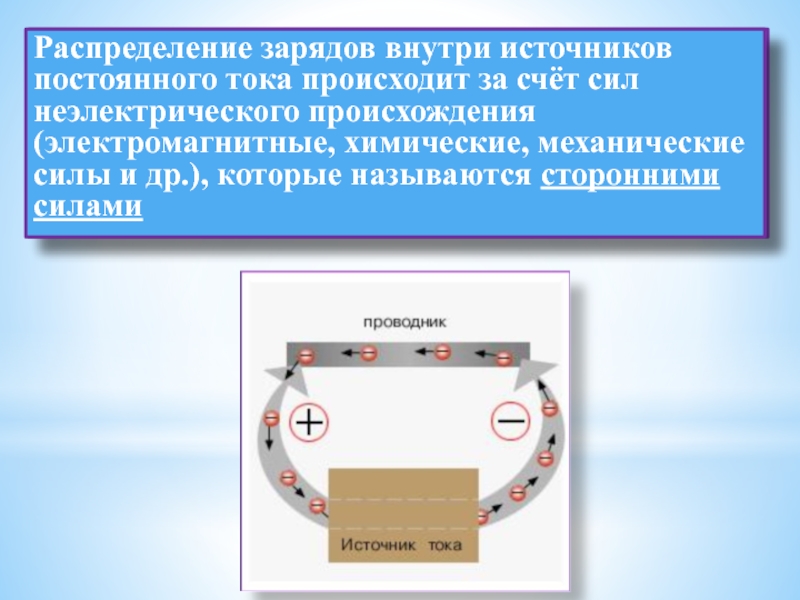

Распределение зарядов внутри источников постоянного тока происходит за счёт сил неэлектрического происхождения (электромагнитные, химические, механические силы и др.), которые называются сторонними силами

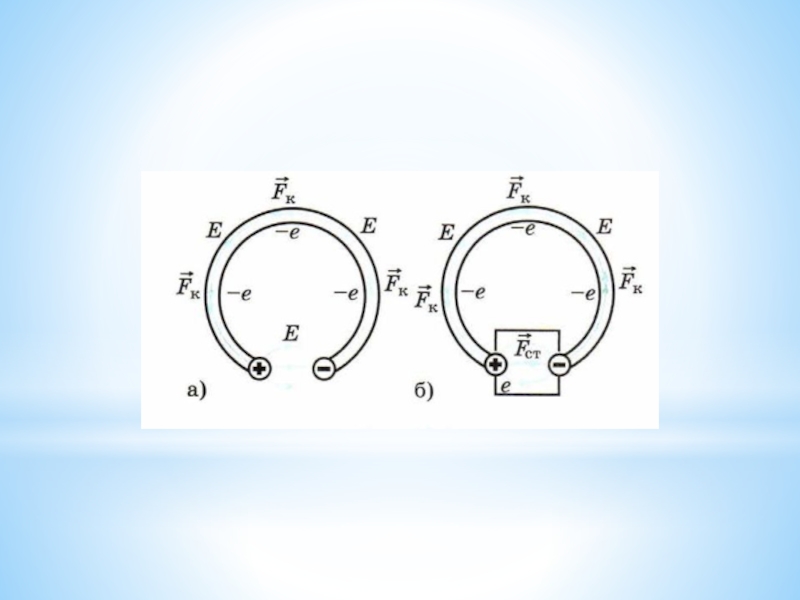

Слайд 8+
Силы неэлектрического происхождения (механические, химические, электромагнитные и др.) заставляют заряды внутри
источника тока перераспределятся между его полюсами
+
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
-

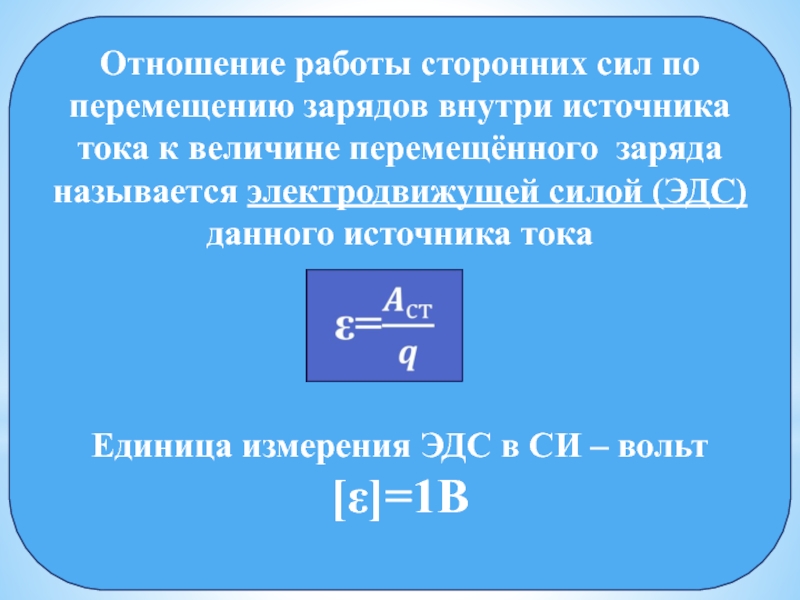

Слайд 9Отношение работы сторонних сил по перемещению зарядов внутри источника тока к
величине перемещённого заряда называется электродвижущей силой (ЭДС) данного источника тока
Единица измерения ЭДС в СИ – вольт
[ε]=1В
Единица измерения ЭДС в СИ – вольт
[ε]=1В

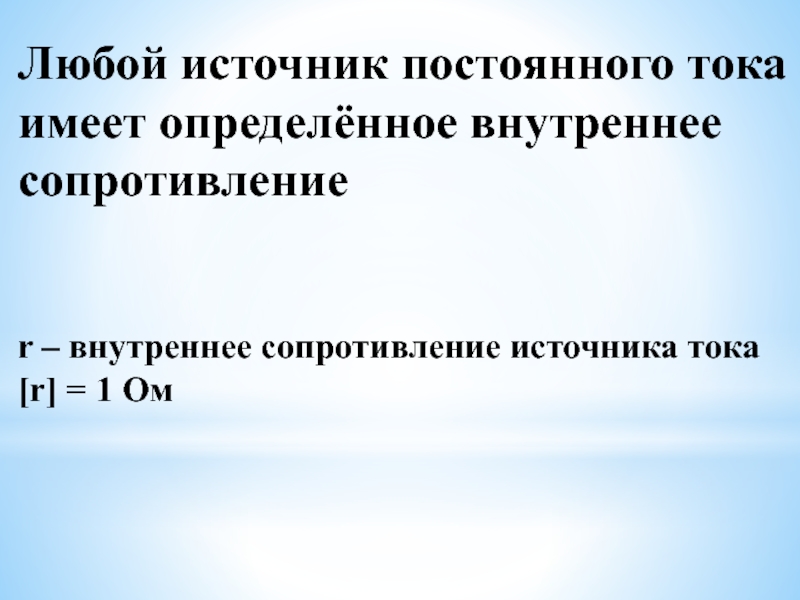

Слайд 11Любой источник постоянного тока
имеет определённое внутреннее
сопротивление
r – внутреннее сопротивление
источника тока
[r] = 1 Ом
[r] = 1 Ом
![Любой источник постоянного тока имеет определённое внутреннее сопротивлениеr – внутреннее сопротивление источника тока[r] = 1 Ом](/img/thumbs/8d96e473877abc541adc135db44fff82-800x.jpg "Презентация по физике на тему Закон Ома для полной цепи (11 класс, базовый уровень) Любой источник постоянного тока имеет определённое внутреннее сопротивлениеr – внутреннее сопротивление источника тока[r] = 1 Ом")

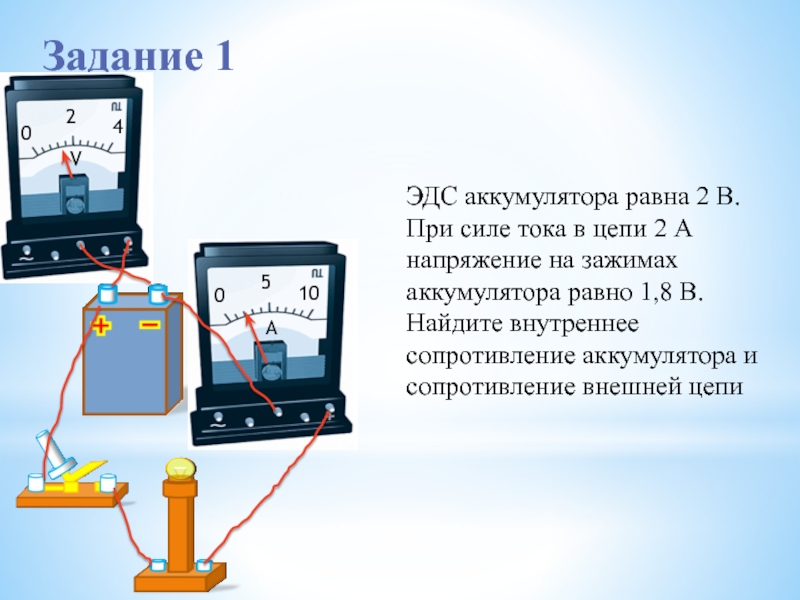

Слайд 15Задание 1
0
5
10
A
0
2
ЭДС аккумулятора равна 2 В. При силе тока в цепи
2 А напряжение на зажимах аккумулятора равно 1,8 В. Найдите внутреннее сопротивление аккумулятора и сопротивление внешней цепи
4
V
