Презентация, доклад по физике на тему Ядерный реактор. Атомная энергетика (9 класс)
Содержание

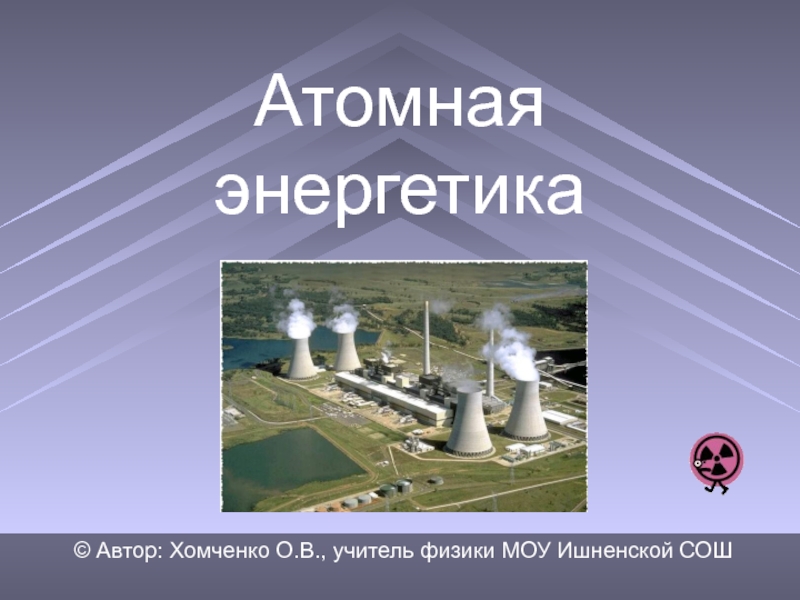

- 1. Презентация по физике на тему Ядерный реактор. Атомная энергетика (9 класс)
- 2. ПовторениеДеление ядер урана 92235U
- 3. ПовторениеЦепная ядерная реакция
- 4. ЦельПознакомиться с устройством и принципом действия ядерного реактораПоказать необходимость и опасность такой отрасли как атомная энергетика
- 5. Ядерный реактор Ядерный реактор – это устройство, предназначенное для осуществления управляемой цепной ядерной реакции.
- 6. Сырьё для ядерного реактора Обогащённый уран в
- 7. Устройство ядерного реактора1. Активная зона:Ядерное горючее (урановые
- 8. Получение трансурановых элементов92238U + 01n → 92239U
- 9. Схема АЭС
- 10. Схема преобразования энергии на АЭСВнутренняя энергия ядер
- 11. История атомной энергетикиВ 1942 году В США под руководством Энрико Ферми был построен первый ядерный реактор.
- 12. История атомной энергетикиПервый европейский реактор был создан
- 13. История атомной энергетикиПервая в мире АЭС опытно-промышленного
- 14. Преимущества АЭСЭкономичностьОтносительная независимость от месторасположения сырьяЭкологичность (при правильной эксплуатации)Небольшая площадь под строительство
- 15. Недостатки АЭСОпасность радиационного загрязненияДорогое строительство, особенно демонтажВозможность аварийТехногенное воздействие на окружающую среду
- 16. Чернобыльская АЭС
- 17. Чернобыльская АЭС
- 18. Чернобыльская АЭС

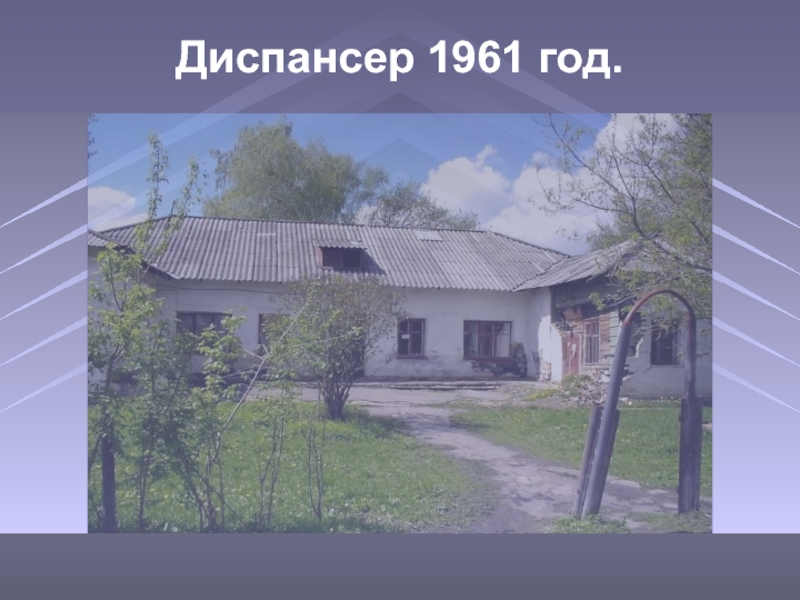

- 19. Диспансер 1961 год.
- 20. Чернобыльская АЭС Авария на Чернобыльской АЭС
- 21. Атомоходы и аварии на них Первый гражданский
- 22. Опасность радиоактивного загрязненияКонтейнеры с радиоактивным веществом
- 23. Ввоз ядерных отходов в Россию Партия

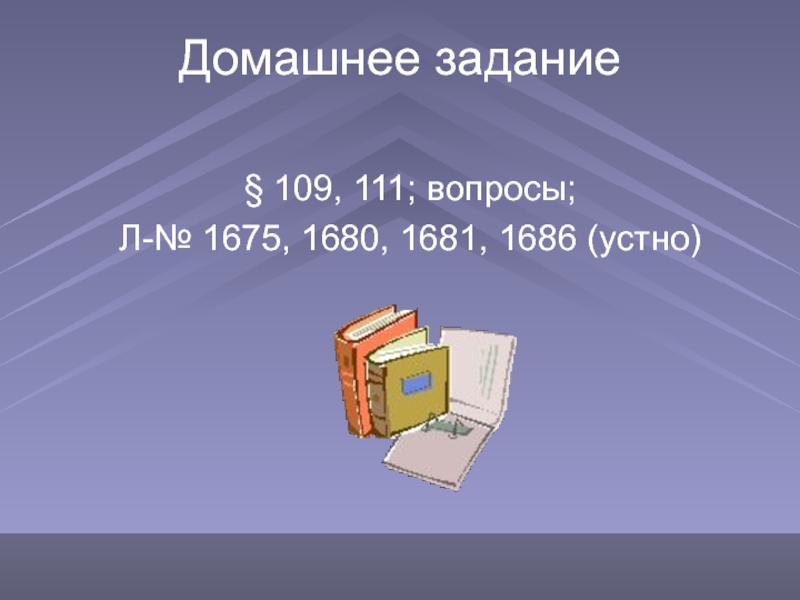

- 24. Домашнее задание§ 109, 111; вопросы;Л-№ 1675, 1680, 1681, 1686 (устно)

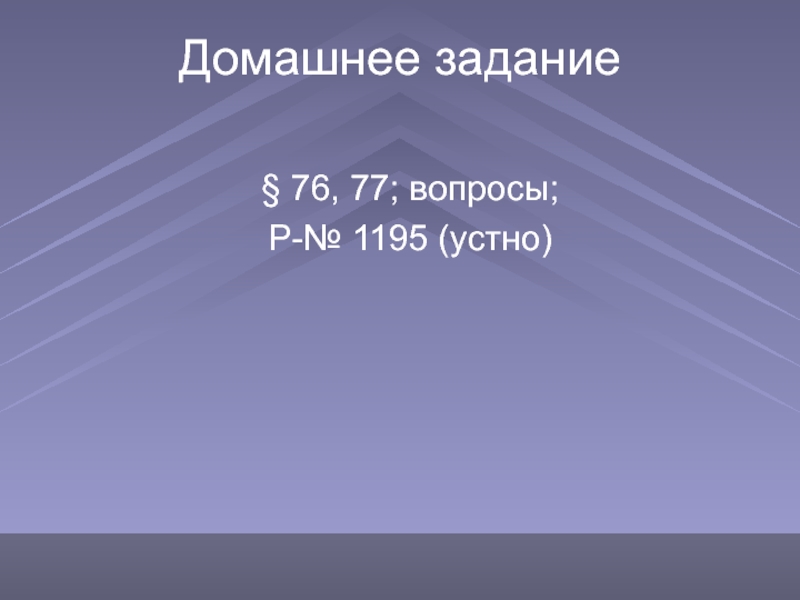

- 25. Домашнее задание§ 76, 77; вопросы;Р-№ 1195 (устно)

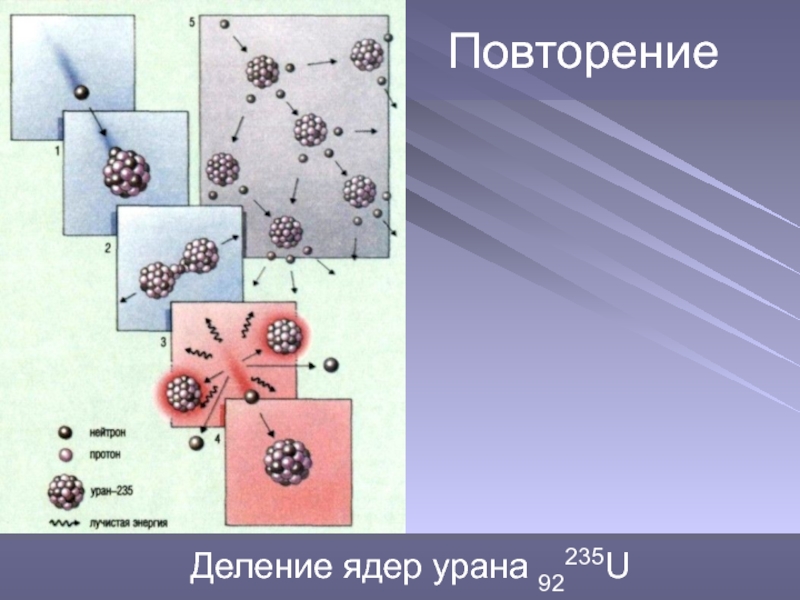

ПовторениеДеление ядер урана 92235U

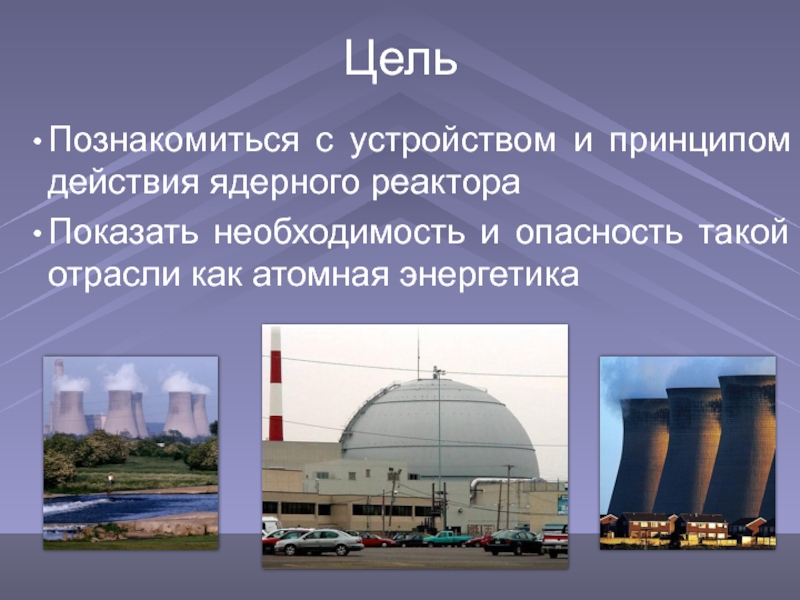

Слайд 4Цель
Познакомиться с устройством и принципом действия ядерного реактора
Показать необходимость и опасность
такой отрасли как атомная энергетика
Слайд 5Ядерный реактор
Ядерный реактор – это устройство, предназначенное для осуществления
управляемой цепной ядерной реакции.
Слайд 6Сырьё для ядерного реактора
Обогащённый уран в виде тепловыводящих элементов (ТВЭЛов)
с содержанием изотопа 92235U до 7 %.
Загрузка ядерного реактора

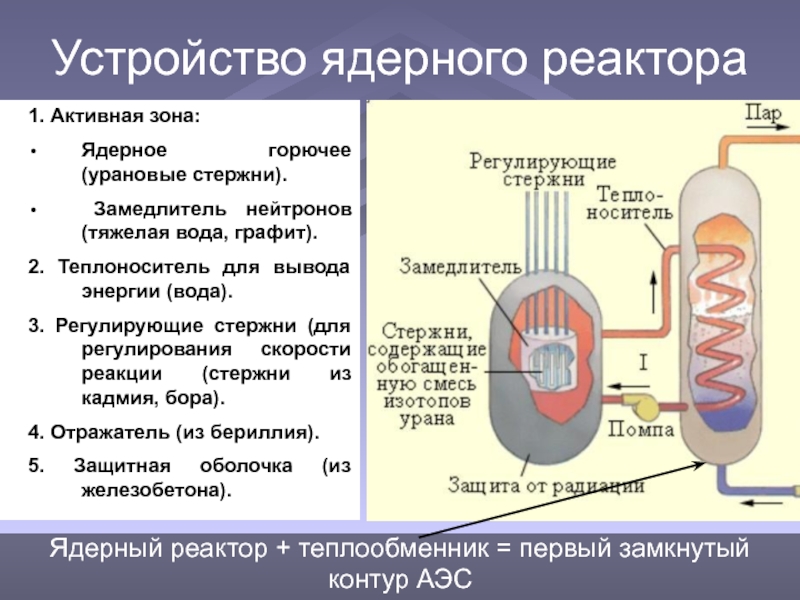

Слайд 7Устройство ядерного реактора
1. Активная зона:
Ядерное горючее (урановые стержни).
Замедлитель нейтронов (тяжелая
вода, графит).
2. Теплоноситель для вывода энергии (вода).
3. Регулирующие стержни (для регулирования скорости реакции (стержни из кадмия, бора).
4. Отражатель (из бериллия).
5. Защитная оболочка (из железобетона).
2. Теплоноситель для вывода энергии (вода).
3. Регулирующие стержни (для регулирования скорости реакции (стержни из кадмия, бора).
4. Отражатель (из бериллия).
5. Защитная оболочка (из железобетона).
Ядерный реактор + теплообменник = первый замкнутый контур АЭС

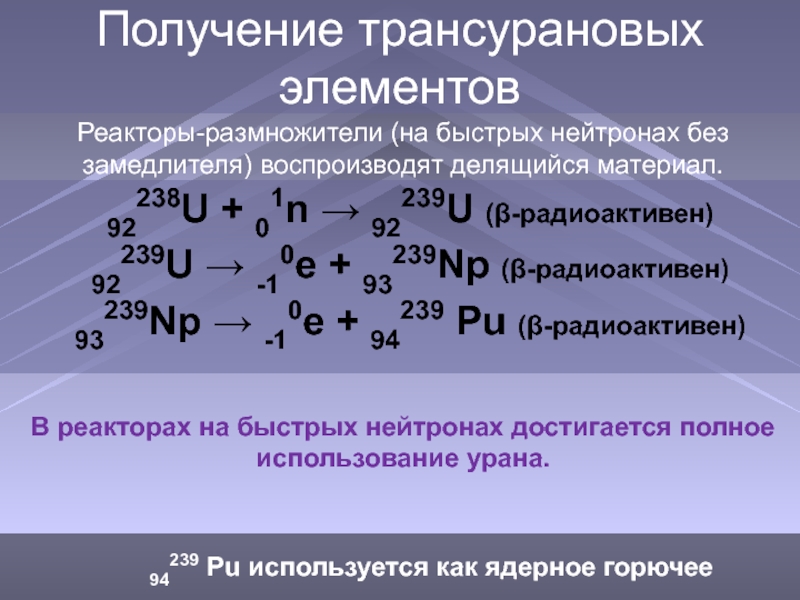

Слайд 8Получение трансурановых элементов
92238U + 01n → 92239U (β-радиоактивен)
92239U → -10e +
93239Np (β-радиоактивен)
93239Np → -10e + 94239 Pu (β-радиоактивен)
93239Np → -10e + 94239 Pu (β-радиоактивен)
94239 Pu используется как ядерное горючее
Реакторы-размножители (на быстрых нейтронах без замедлителя) воспроизводят делящийся материал.
В реакторах на быстрых нейтронах достигается полное использование урана.
Слайд 10Схема преобразования энергии на АЭС
Внутренняя энергия ядер 92235U
Кинетическая энергия новых ядер
и частиц
Внутренняя энергия тормозящей среды (воды)
Внутренняя энергия пара
Кинетическая энергия ротора
турбины и ротора генератора
Электрическая энергия
Кинетическая энергия пара
Слайд 11История атомной энергетики
В 1942 году В США под руководством Энрико Ферми
был построен первый ядерный реактор.
Слайд 12История атомной энергетики
Первый европейский реактор был создан в 1946 году в
СССР под руководством Игоря Васильевича Курчатова.
Слайд 13История атомной энергетики
Первая в мире АЭС опытно-промышленного назначения мощностью 5 МВт
была пущена в СССР 27 июня 1954 г. в г. Обнинске.
Обнинская АЭС

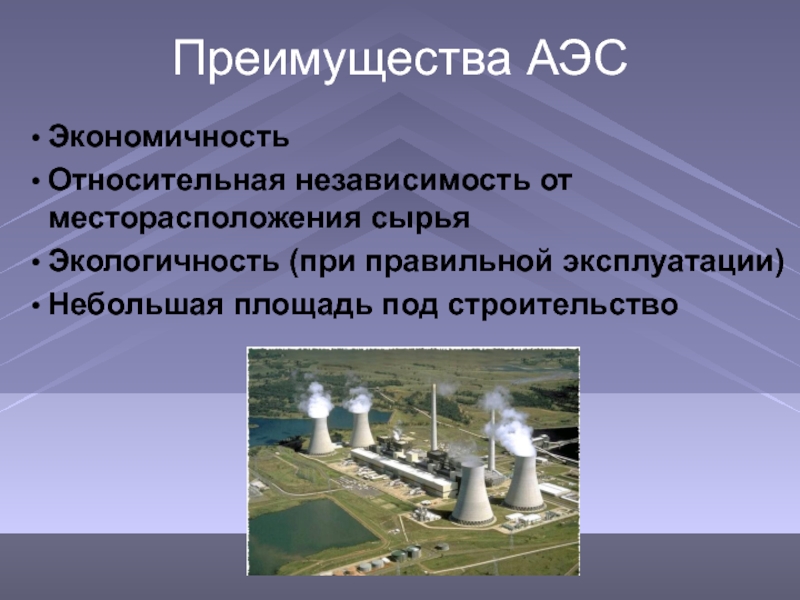

Слайд 14Преимущества АЭС
Экономичность
Относительная независимость от месторасположения сырья
Экологичность (при правильной эксплуатации)
Небольшая площадь под
строительство

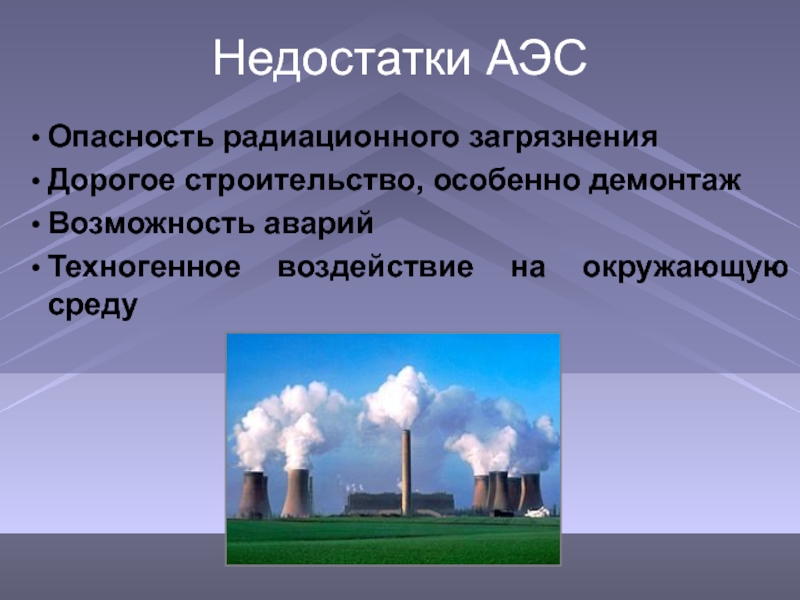

Слайд 15Недостатки АЭС
Опасность радиационного загрязнения
Дорогое строительство, особенно демонтаж
Возможность аварий
Техногенное воздействие на окружающую
среду
Слайд 20Чернобыльская АЭС
Авария на Чернобыльской АЭС по своим долговременным последствиям
явилась крупнейшей катастрофой современности.
Дорога на Чернобыль
Предупреждающие знаки
Выброс только по одной своей радиоактивной составляющей - цезию-137 - равняется 300 Хиросимам.

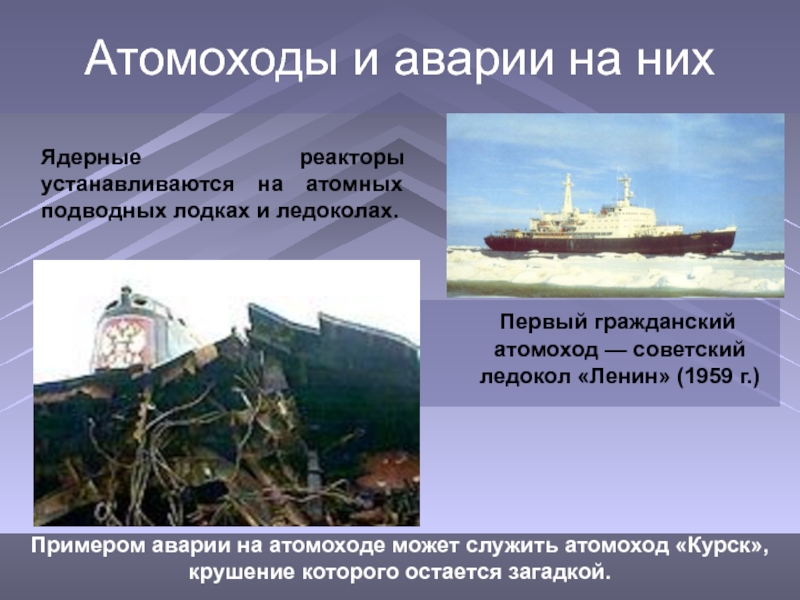

Слайд 21Атомоходы и аварии на них
Первый гражданский атомоход — советский ледокол
«Ленин» (1959 г.)
Примером аварии на атомоходе может служить атомоход «Курск», крушение которого остается загадкой.
Ядерные реакторы устанавливаются на атомных подводных лодках и ледоколах.
Слайд 23Ввоз ядерных отходов в Россию
Партия Зеленых считает, что ввоз
ядерных отходов отложится черным отпечатком на экологии страны и будущем человечества.
