Презентация, доклад по физике на тему Трансформаторы
Содержание
- 1. Презентация по физике на тему Трансформаторы
- 2. Слайд 2
- 3. Прибор предназначенный для преобразования U и I переменного тока называется трансформатором.
- 4. Физические процессы, происходящие в трансформаторах. Первичная катушка:
- 5. Устройство трансформатора. Две катушки с разными
- 6. Принцип работы трансформатора

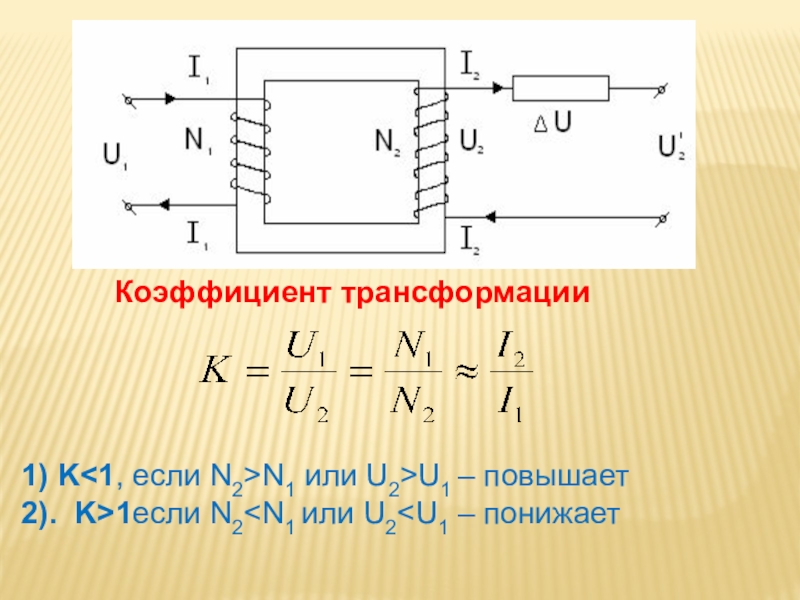

- 7. Коэффициент трансформации 1) KN1 или U2>U1 – повышает2). K>1если N2
- 8. КПД = P1, P2 - мощность
- 9. Для трансформатора выполняется условие
- 10. Применение трансформаторов при передаче электроэнергииПри передаче электроэнергии
- 11. Слайд 11
- 12. Применение в источниках питанияКомпактный трансформаторДля питания разных

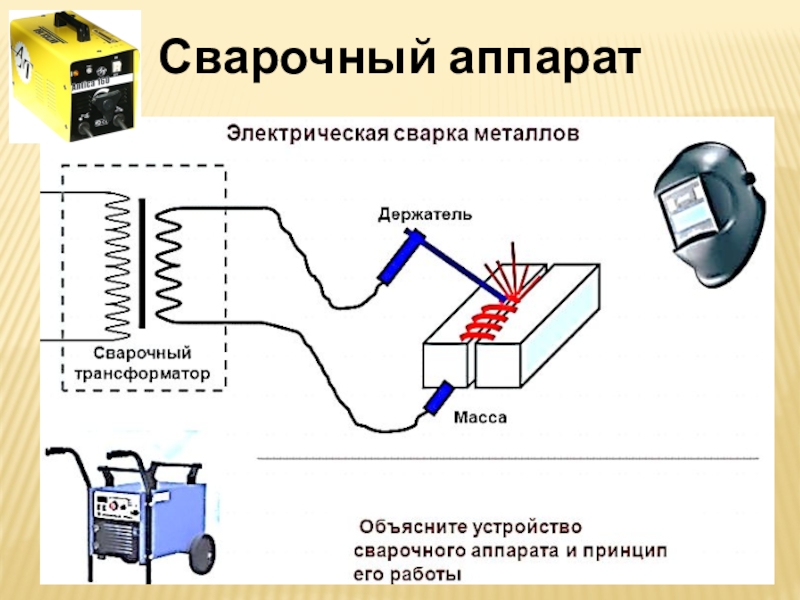

- 13. Сварочный аппарат
- 14. Задача 1. Как, вы думаете, что будет, если
- 15. Задача 5. Мощность, потребляемая трансформатором, 90 Вт. Определите
- 16. Домашнее задани姧 31,37,38,39,40 прочитать № 986 Рымкевич решить
Прибор предназначенный для преобразования U и I переменного тока называется трансформатором.
Слайд 1Трансформаторы
Презентацию подготовил Трубачев Валерий Иванович, учитель физики МБОУ «Александровская школа»

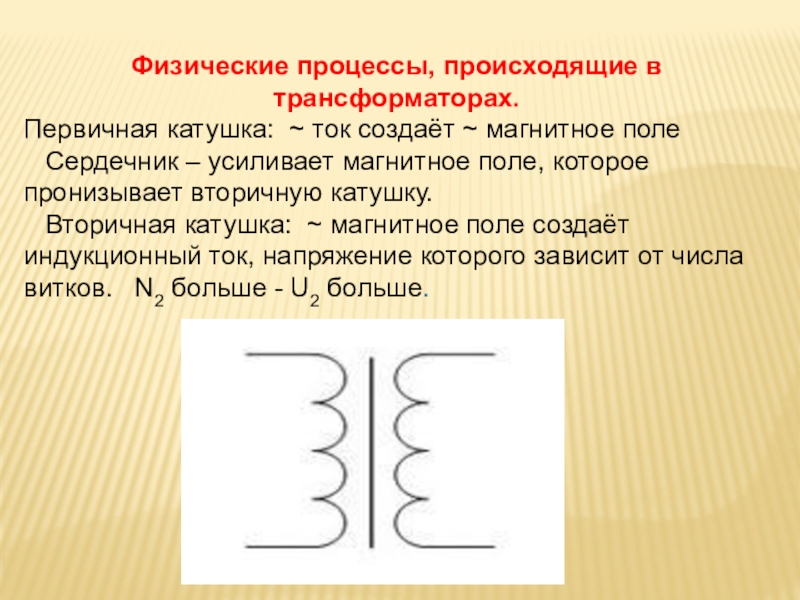

Слайд 4Физические процессы, происходящие в трансформаторах.
Первичная катушка: ~ ток создаёт ~
магнитное поле
Сердечник – усиливает магнитное поле, которое пронизывает вторичную катушку.
Вторичная катушка: ~ магнитное поле создаёт индукционный ток, напряжение которого зависит от числа витков. N2 больше - U2 больше.
Сердечник – усиливает магнитное поле, которое пронизывает вторичную катушку.
Вторичная катушка: ~ магнитное поле создаёт индукционный ток, напряжение которого зависит от числа витков. N2 больше - U2 больше.
Слайд 5 Устройство трансформатора.
Две катушки с разными числами витков одеты в
стальной сердечник
Катушка, подключенная к источнику – первичная катушка. ( N1, U1, I1 ) N-число витков.
Катушка, подключенная к потребителю – вторичная катушка. ( N2, U2, I2 )
Катушка, подключенная к источнику – первичная катушка. ( N1, U1, I1 ) N-число витков.
Катушка, подключенная к потребителю – вторичная катушка. ( N2, U2, I2 )
Слайд 9Для трансформатора выполняется условие
I1U1≈I2U2
Во сколько
раз трансформатор увеличивает напряжение во, столько же раз и уменьшает силу тока.

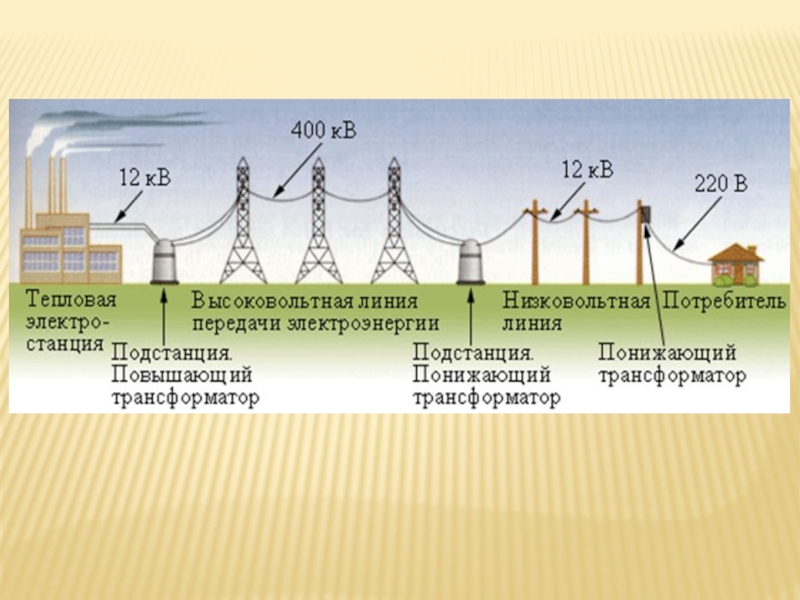

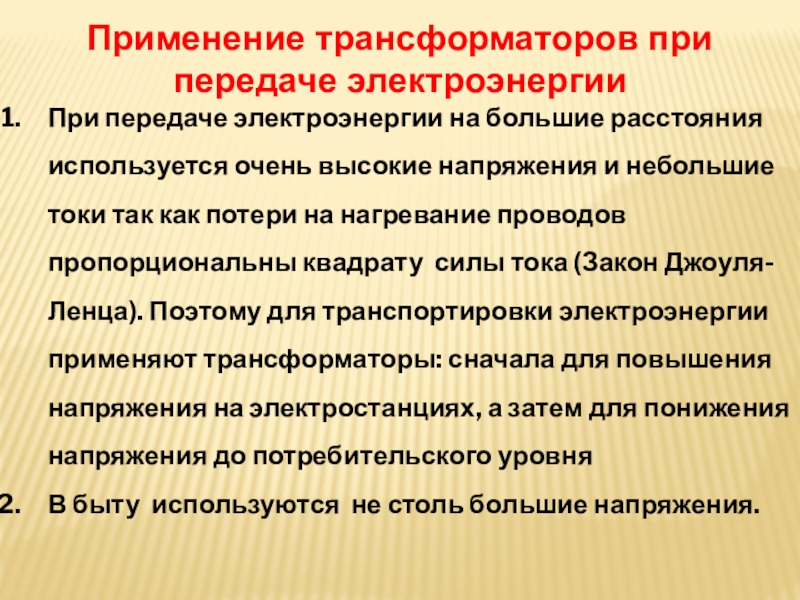

Слайд 10Применение трансформаторов при передаче электроэнергии
При передаче электроэнергии на большие расстояния используется
очень высокие напряжения и небольшие токи так как потери на нагревание проводов пропорциональны квадрату силы тока (Закон Джоуля-Ленца). Поэтому для транспортировки электроэнергии применяют трансформаторы: сначала для повышения напряжения на электростанциях, а затем для понижения напряжения до потребительского уровня
В быту используются не столь большие напряжения.
В быту используются не столь большие напряжения.
Слайд 12Применение в источниках питания
Компактный трансформатор
Для питания разных узлов электроприборов требуются самые
разнообразные напряжения. Например, в телевизоре используются напряжения от 5 В, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов.
В компьютере необходимы напряжения 5 и 12 В для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.
В компьютере необходимы напряжения 5 и 12 В для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.
Слайд 14Задача 1. Как, вы думаете, что будет, если первичную обмотку подключить к
источнику постоянного тока?
Задача 2. Если сопротивление первичной обмотки, подключенной к источнику постоянного тока велико, то изменится ли напряжение во вторичной обмотке?
Задача 3. Сколько витков должна иметь вторичная обмотка трансформатора, чтобы повысить напряжение с 220 до 11000В, если в первичной обмотке 20 витков? Каков коэффициент трансформации?
Задача 4. Под каким напряжением находится первичная обмотка трансформатора, имеющая 1000 витков, если во вторичной обмотке 3500 витков и напряжение 105В?
Слайд 15Задача 5. Мощность, потребляемая трансформатором, 90 Вт. Определите силу тока во вторичной
обмотке, если напряжение на зажимах вторичной обмотки 12 В и КПД трансформатора 75%.
Задача 6. Первичная обмотка понижающего трансформатора включена в сеть напряжением 220 В. Напряжение на зажимах вторичной обмотки 20В, ее сопротивление 1 Ом, сила тока 2А. Определите коэффициент трансформации и КПД трансформатора.
Задача 6. Первичная обмотка понижающего трансформатора включена в сеть напряжением 220 В. Напряжение на зажимах вторичной обмотки 20В, ее сопротивление 1 Ом, сила тока 2А. Определите коэффициент трансформации и КПД трансформатора.
