Презентация, доклад по физике на тему Трансформатор

Трансформатор – устройство, применяемое для повышения или понижения переменного напряжения

Слайд 1Трансформатор Учитель физики МАОУ «СОШ №76» Г. ПЕРМИ Полякова С.Н.

Трансформатор     Учитель физики МАОУ «СОШ №76» Г. ПЕРМИ Полякова С.Н.

Слайд 2Трансформатор – устройство, применяемое для повышения или понижения переменного напряжения

Трансформатор – устройство, применяемое для повышения или понижения переменного напряжения

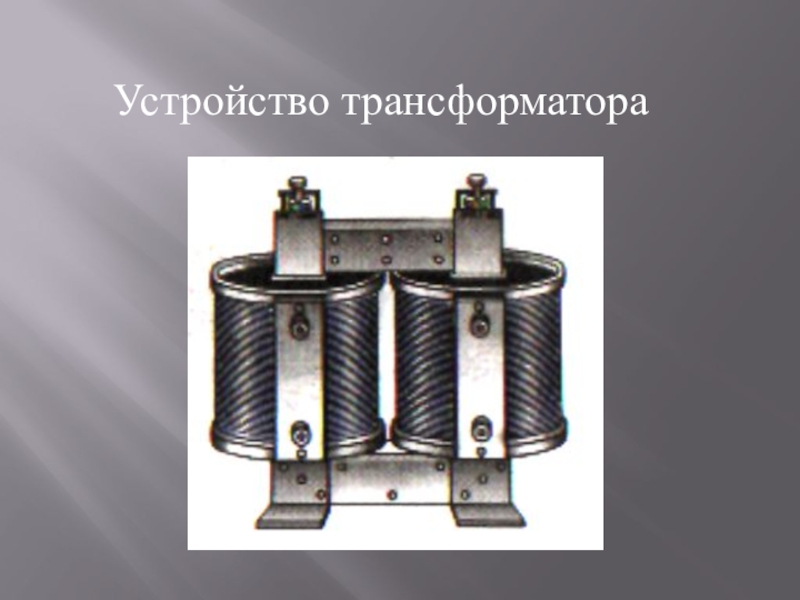

Слайд 3Устройство трансформатора

Устройство трансформатора

Слайд 4Условное обозначение на схемах

Условное обозначение на схемах

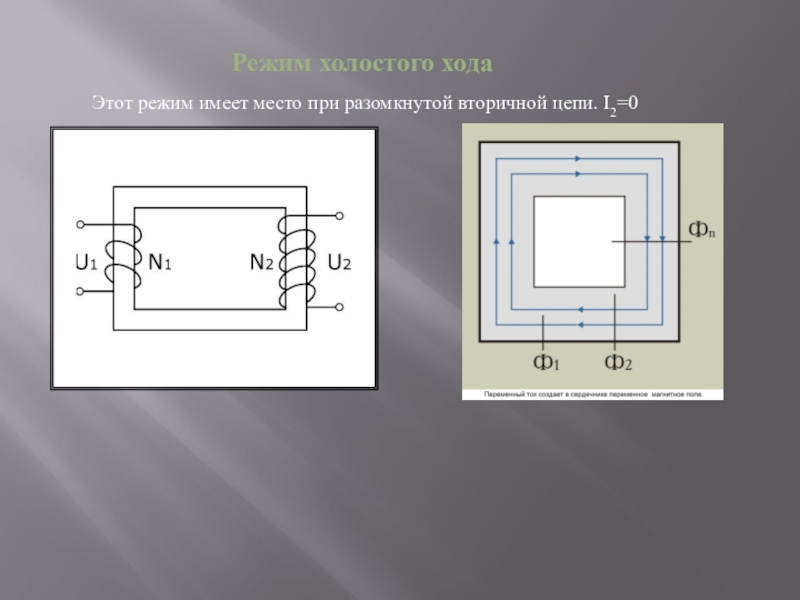

Слайд 5Режим холостого хода
Е1
Е2
Этот режим имеет место при разомкнутой вторичной цепи. I2=0

Режим холостого ходаЕ1Е2Этот режим имеет место при разомкнутой вторичной цепи. I2=0

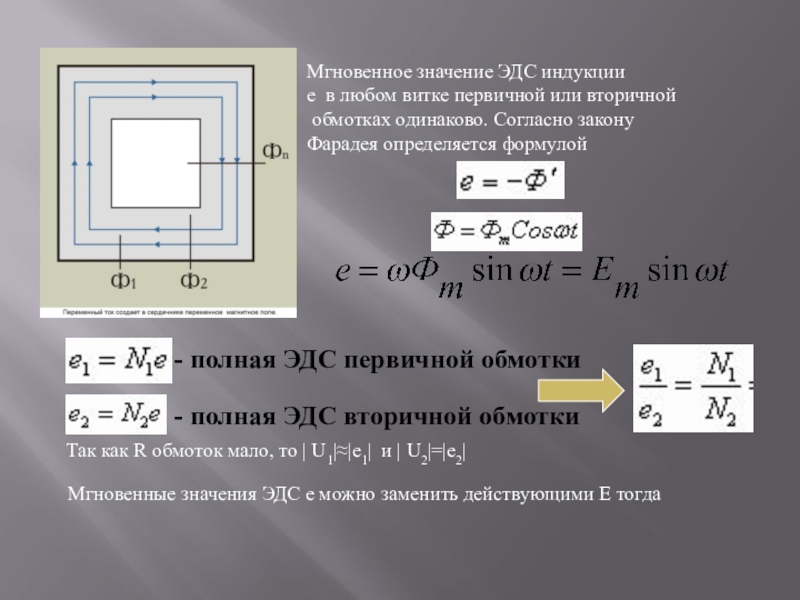

Слайд 6Мгновенное значение ЭДС индукции
e в любом витке первичной или вторичной

обмотках одинаково. Согласно закону
Фарадея определяется формулой

- полная ЭДС вторичной обмотки

- полная ЭДС первичной обмотки

Так как R обмоток мало, то | U1|≈|e1| и | U2|=|e2|

Мгновенные значения ЭДС е можно заменить действующими Е тогда

Мгновенное значение ЭДС индукции e в любом витке первичной или вторичной обмотках одинаково. Согласно закону Фарадея определяется

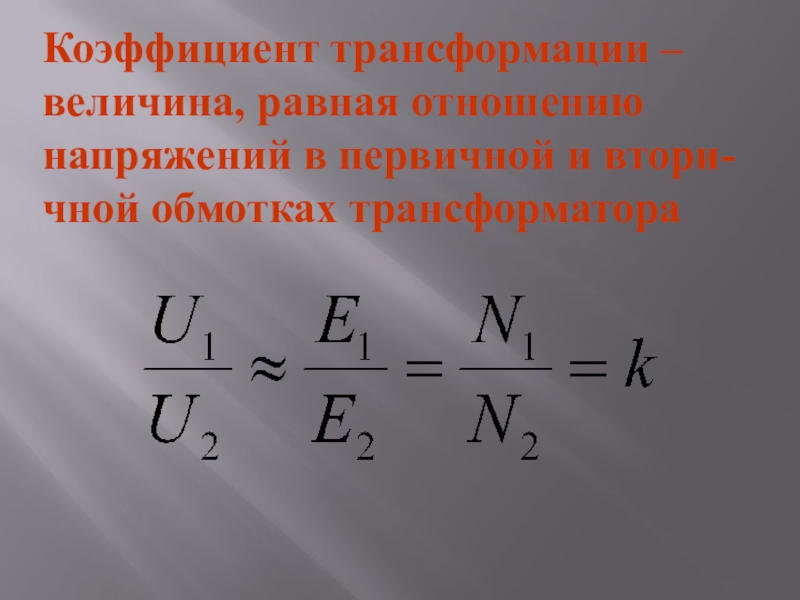

Слайд 7Коэффициент трансформации – величина, равная отношению напряжений в первичной и втори-чной

обмотках трансформатора
Коэффициент трансформации – величина, равная отношению напряжений в первичной и втори-чной обмотках трансформатора

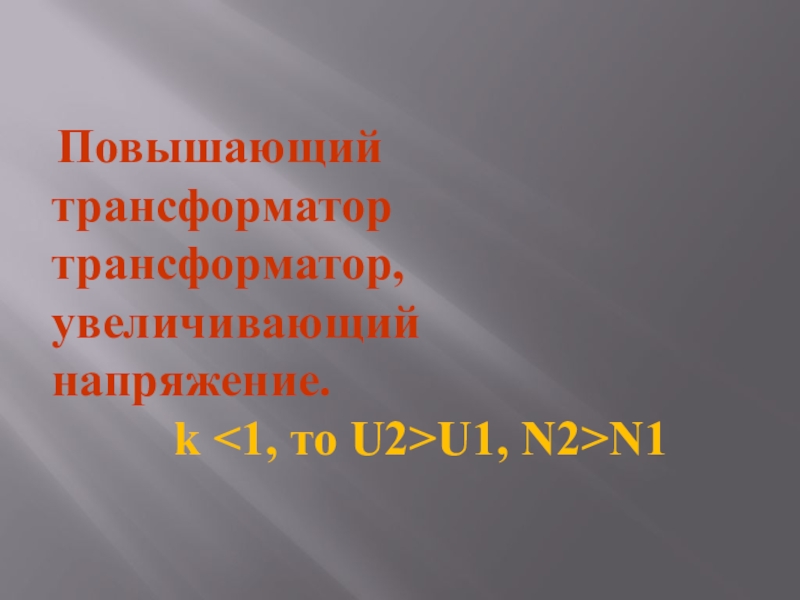

Слайд 8 Повышающий трансформатор трансформатор, увеличивающий напряжение.

k <1, то U2>U1, N2>N1

Повышающий трансформатор трансформатор, увеличивающий напряжение.      k U1, N2>N1

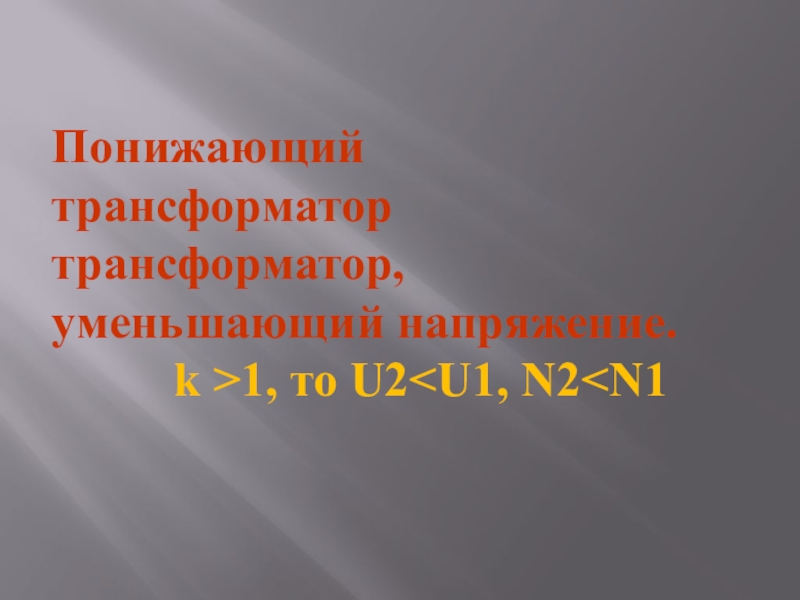

Слайд 9Понижающий трансформатор трансформатор, уменьшающий напряжение.
k

>1, то U2
Понижающий трансформатор трансформатор, уменьшающий напряжение.      k >1, то U2

Слайд 10Рабочий ход ( под нагрузкой)
Этот режим имеет место при замкнутой вторичной

цепи.
В этом случае трансформатор нагружен, т.е. подключены потребители.
Рабочий ход ( под нагрузкой)Этот режим имеет место при замкнутой вторичной цепи. В этом случае трансформатор нагружен,

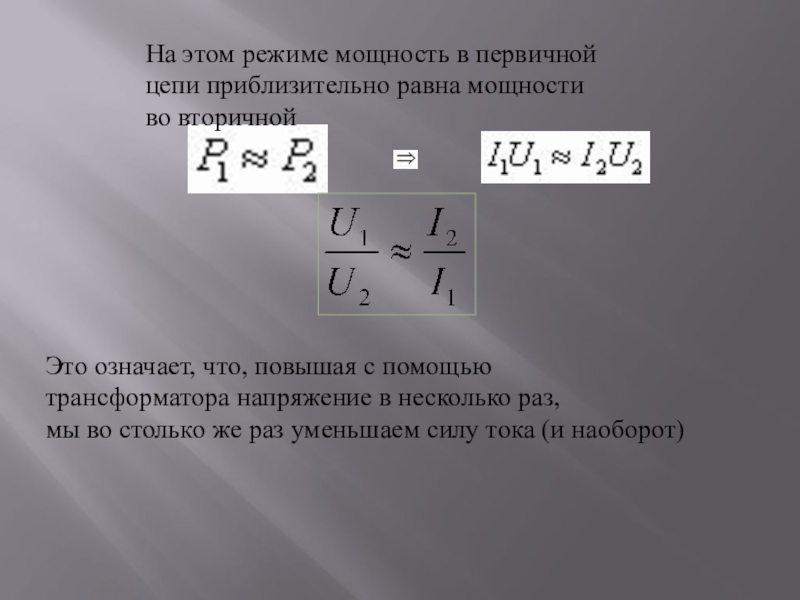

Слайд 11На этом режиме мощность в первичной
цепи приблизительно равна мощности
во

вторичной

Это означает, что, повышая с помощью
трансформатора напряжение в несколько раз,
мы во столько же раз уменьшаем силу тока (и наоборот)

На этом режиме мощность в первичной цепи приблизительно равна мощности во вторичнойЭто означает, что, повышая с помощью

Слайд 12Мощность для цепи переменного тока.
Мощность в цепи переменного тока выделяется

только на активном сопротивлении.
Средняя мощность переменного тока на конденсаторе и катушке индуктивности равна нулю.
Принцип действия трансформаторов, применяемых для повышения или понижения напряжения переменного тока, основан на явлении электромагнитной индукции
Коэффициент K = N1 / N2 есть коэффициент трансформации.
При K > 1 трансформатор называется повышающим,
при K < 1 – понижающим
Коэффициент полезного действия линии передач не превышает 90 %.

Трансформаторы изменяют напряжение в нескольких точках линии.

Мощность для цепи переменного тока. Мощность в цепи переменного тока выделяется только на активном сопротивлении.Средняя мощность переменного

Слайд 13Реши задачи

Реши задачи
