Презентация, доклад по физике на тему Ток в газах. Газовый разряд. (10 класс)
Содержание
- 1. Презентация по физике на тему Ток в газах. Газовый разряд. (10 класс)
- 2. В обычных условиях газ диэлектрик

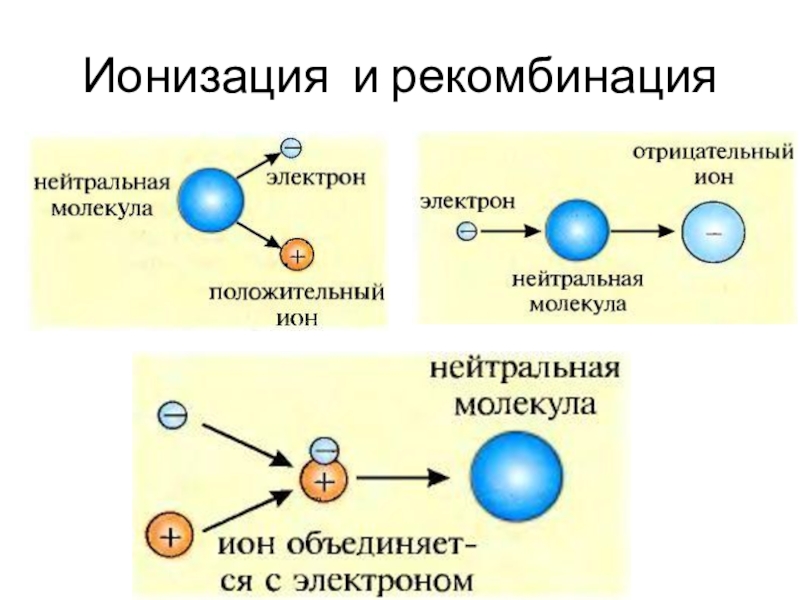

- 3. Ионизация и рекомбинация
- 4. Ионизация газовэлектронным ударом.
- 5. ИонизацияФотоионизацияТермоионизация
- 6. РазрядНесамостоятельныйСамостоятельныйПроисходит под действием ионизатораПроисходит без ионизатораПроцесс прохождения электрического тока через газ называют газовым разрядом.

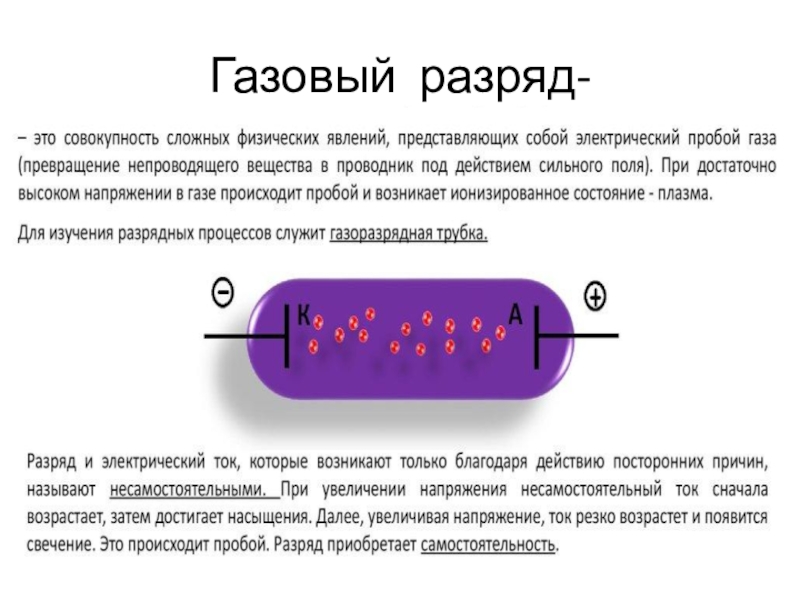

- 7. Газовый разряд-

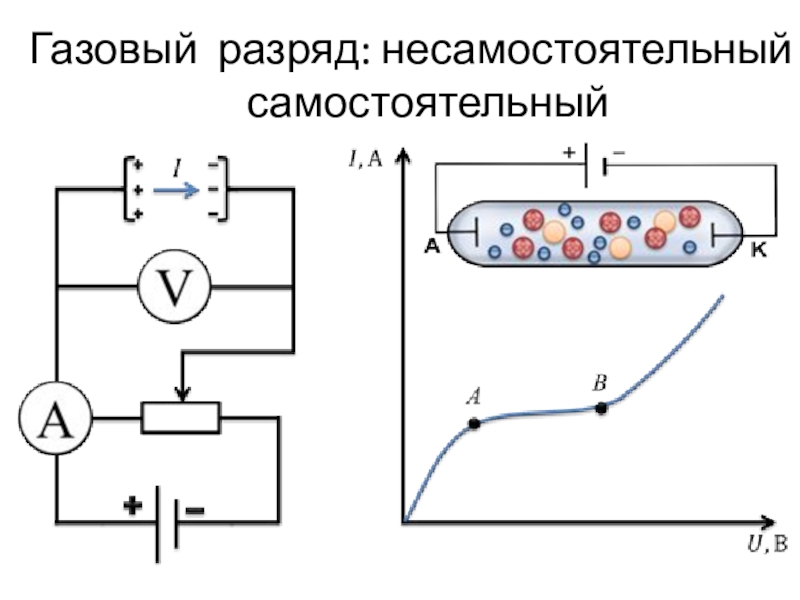

- 8. Газовый разряд: несамостоятельный и самостоятельный
- 9. Слайд 9

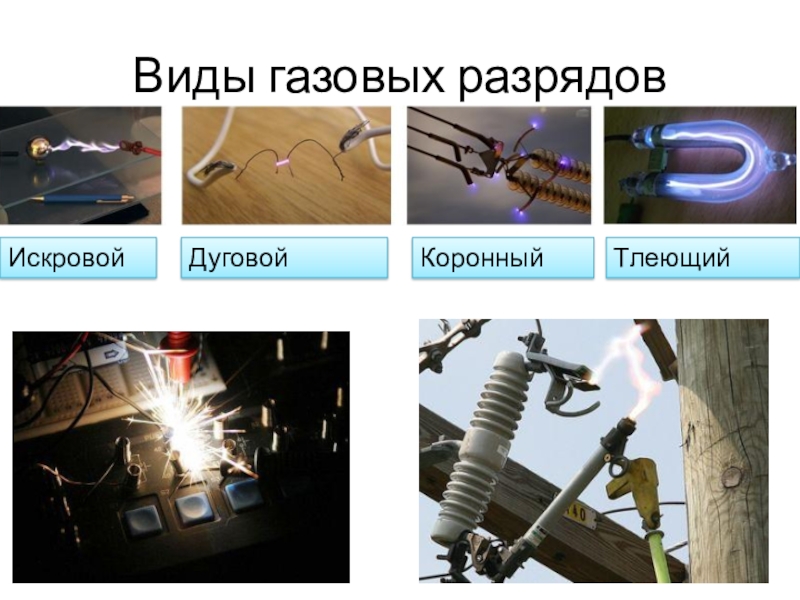

- 10. Виды газовых разрядовИскровойДуговойКоронныйТлеющий
- 11. Дуговой разряд Именно такой разряд образуется
- 12. Дуговой разрядВ 1802 году русский физик В.В.
- 13. Применение дугового разряда1.Дуговая сварка.2. Дуговая резка металла.3. Дуговая лампаДуговая ксеноновая лампа

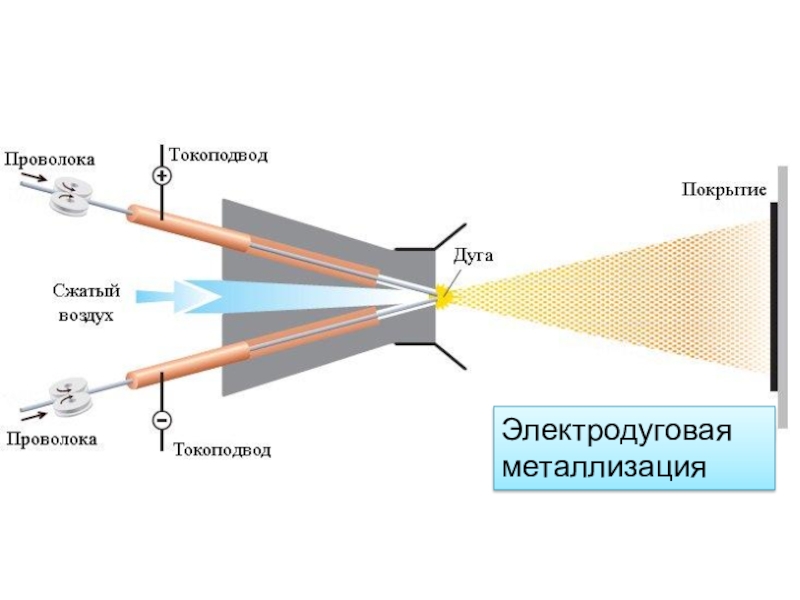

- 14. Электродуговая металлизация
- 15. 4. Дуговая сталеплавильная печь - электрическая
- 16. Искровой разрядВид разряда, который представляет собой внезапное,
- 17. Искровой разряд
- 18. Искровой разрядМолния — это гигантский электрический искровой
- 19. С его помощью:инициируют взрывы и процессы горения,
- 20. Коронный разрядПри коронном разряде электроды окружены характерным свечением, получившим название короны, или коронирующего слоя.
- 21. 1.очистка газов от пыли и сопутствующих загрязнений
- 22. Корона святого Эльма
- 23. Огни святого эльмаОгни Святого Эльма - это
- 24. Корона часто появляется на высоких остроконечных предметах

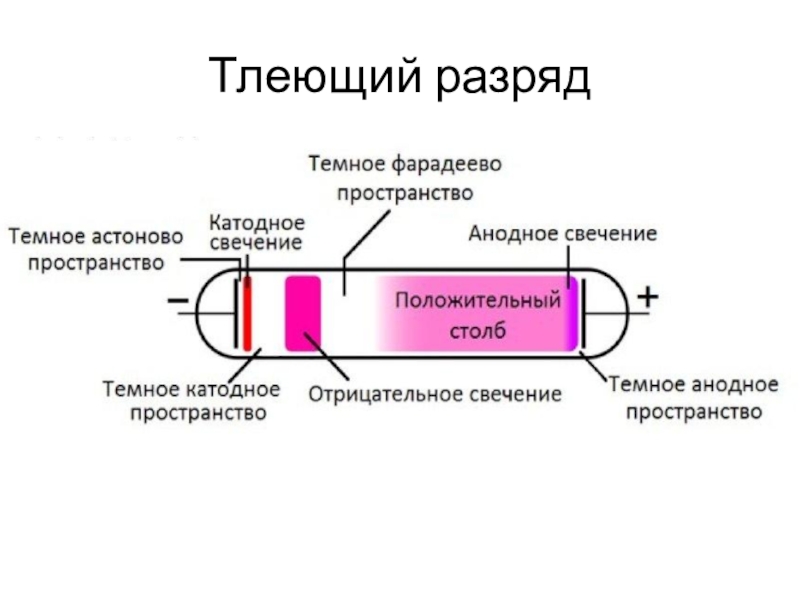

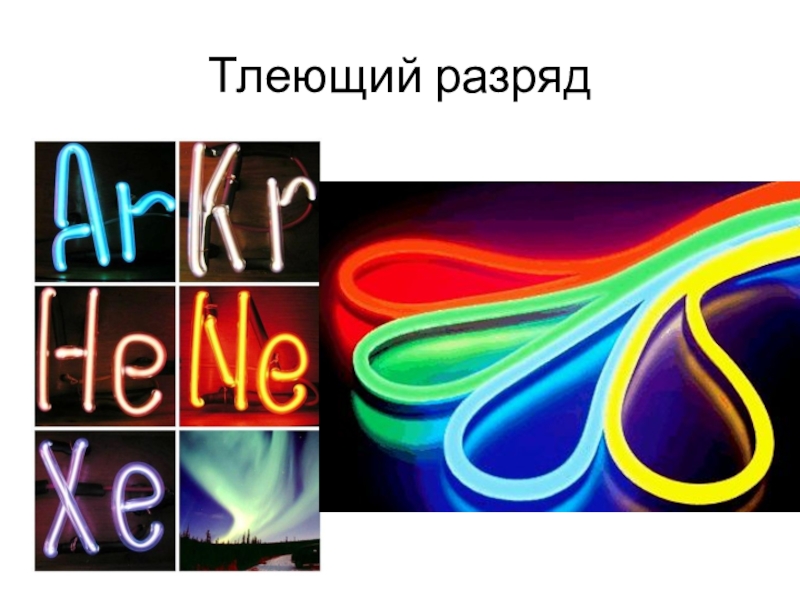

- 25. Тлеющий разряд
- 26. Чтобы получить такой разряд, необходимо пустить через

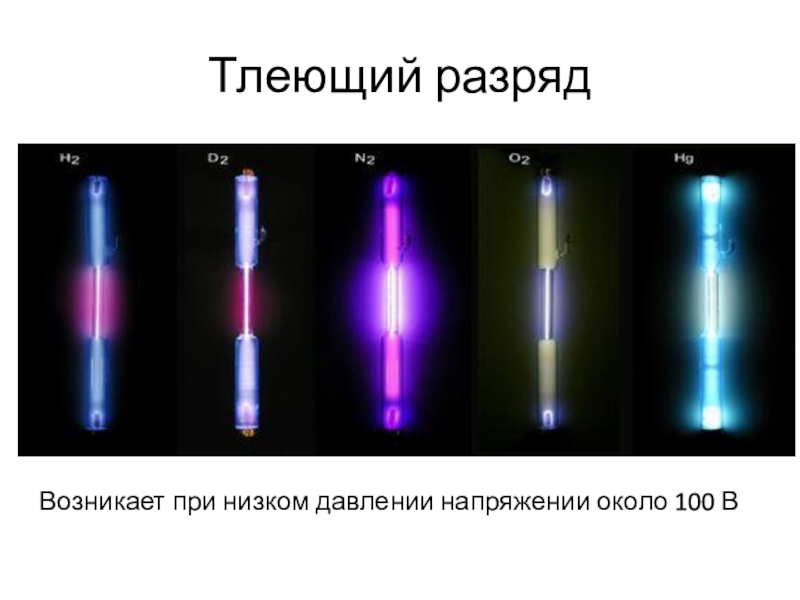

- 27. Тлеющий разрядВозникает при низком давлении напряжении около 100 В
- 28. Тлеющий разряд
- 29. Тлеющий разряд

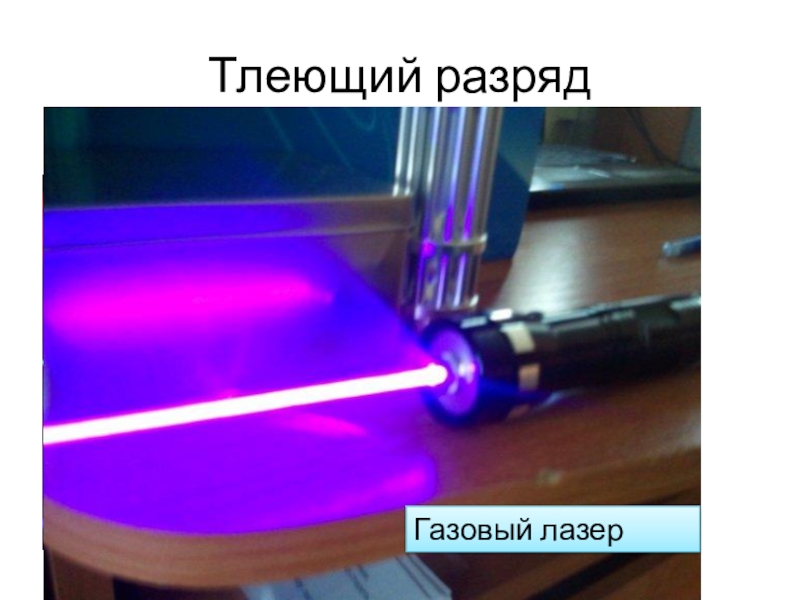

- 30. Тлеющий разрядГазовый лазер
- 31. И коронный разряд, и дуговой, и тлеющий

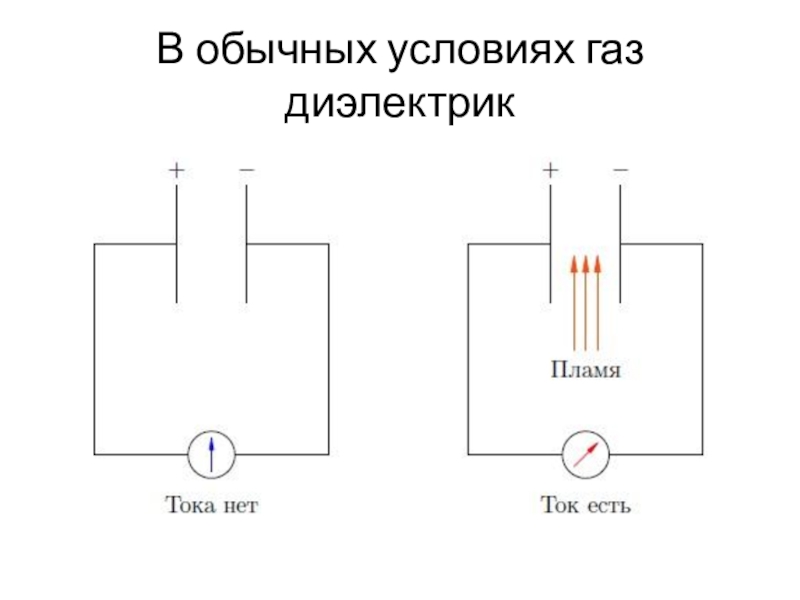

В обычных условиях газ диэлектрик

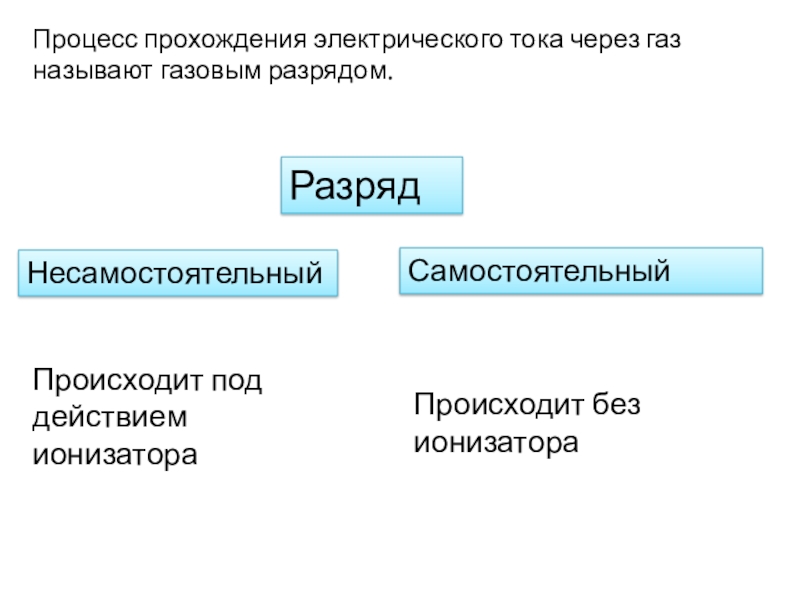

Слайд 6Разряд
Несамостоятельный
Самостоятельный
Происходит под действием
ионизатора
Происходит без ионизатора
Процесс прохождения электрического тока через газ
называют газовым разрядом.

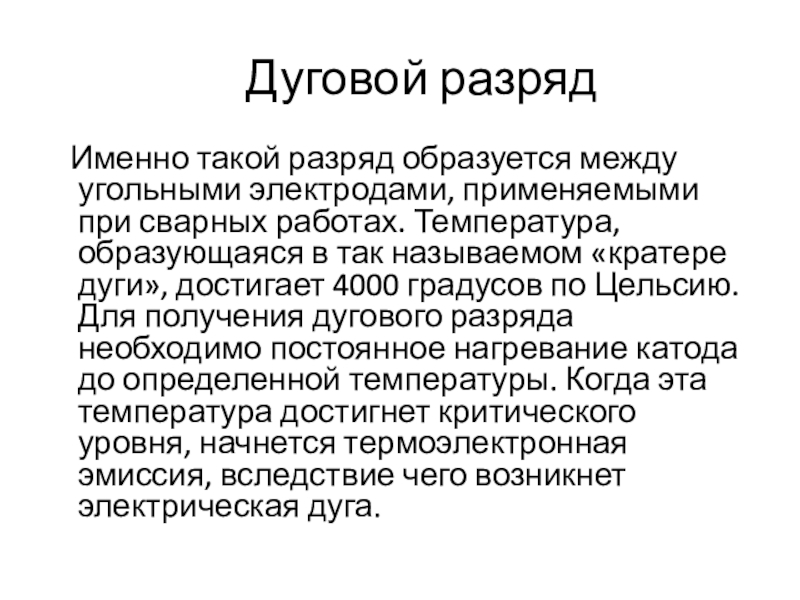

Слайд 11Дуговой разряд
Именно такой разряд образуется между угольными электродами, применяемыми
при сварных работах. Температура, образующаяся в так называемом «кратере дуги», достигает 4000 градусов по Цельсию. Для получения дугового разряда необходимо постоянное нагревание катода до определенной температуры. Когда эта температура достигнет критического уровня, начнется термоэлектронная эмиссия, вследствие чего возникнет электрическая дуга.
Слайд 12Дуговой разряд
В 1802 году русский физик В.В. Петров установил, что если
присоединить к полюсам большой электрической батареи два кусочка древесного угля и, приведя угли в соприкосновение, слегка их раздвинуть, то между концами углей образуется яркое пламя, а сами концы углей раскалятся добела, испуская ослепительный свет.
Слайд 13Применение дугового разряда
1.Дуговая сварка.
2. Дуговая резка металла.
3. Дуговая лампа
Дуговая ксеноновая лампа

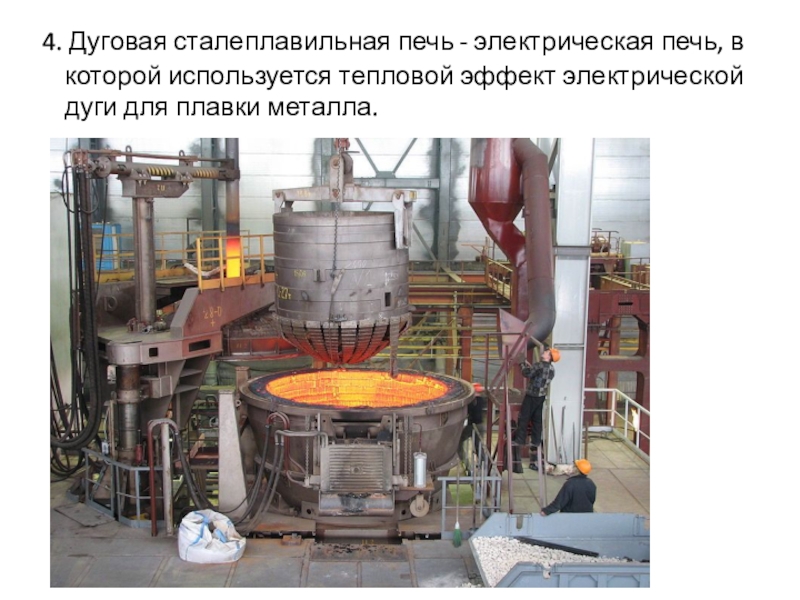

Слайд 15 4. Дуговая сталеплавильная печь - электрическая печь, в которой используется
тепловой эффект электрической дуги для плавки металла.
Слайд 16Искровой разряд
Вид разряда, который представляет собой внезапное, скачкообразное превращение газа из
диэлектрика в проводник. Происходит это в тех случаях, когда между электродами возникает достаточный потенциал, чтобы произошел пробой газа.
Слайд 18Искровой разряд
Молния — это гигантский электрический искровой разряд в атмосфере, обычно
может происходить во время грозы, проявляющийся яркой вспышкой
Слайд 19С его помощью:
инициируют взрывы и процессы горения,
измеряют высокие напряжения
его используют
в спектроскопическом анализе,
в переключателях электрических цепей, для высокоточной обработки металлов,
система зажигания в ДВС.
в переключателях электрических цепей, для высокоточной обработки металлов,
система зажигания в ДВС.
Искровой разряд нашёл разнообразные применения в технике.
Слайд 20Коронный разряд
При коронном разряде электроды окружены характерным свечением, получившим название короны,
или коронирующего слоя.

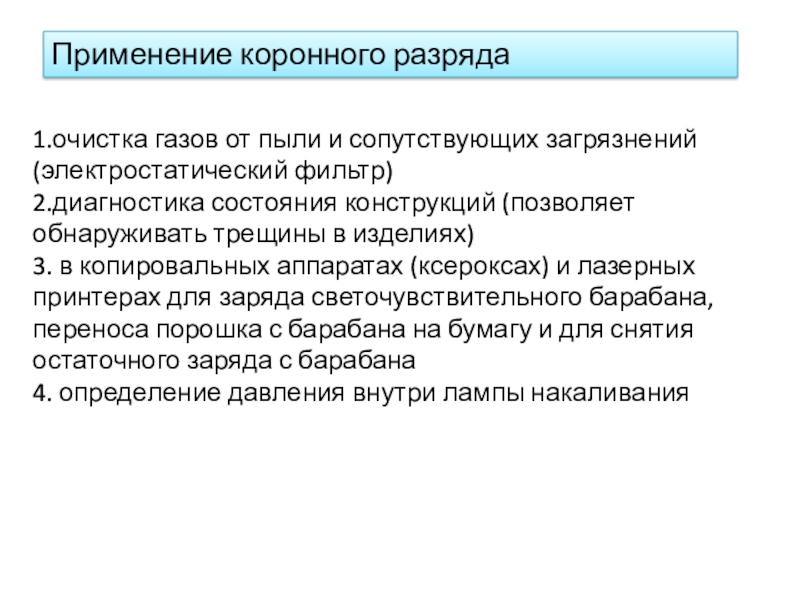

Слайд 211.очистка газов от пыли и сопутствующих загрязнений (электростатический фильтр)
2.диагностика состояния
конструкций (позволяет обнаруживать трещины в изделиях)
3. в копировальных аппаратах (ксероксах) и лазерных принтерах для заряда светочувствительного барабана, переноса порошка с барабана на бумагу и для снятия остаточного заряда с барабана
4. определение давления внутри лампы накаливания
3. в копировальных аппаратах (ксероксах) и лазерных принтерах для заряда светочувствительного барабана, переноса порошка с барабана на бумагу и для снятия остаточного заряда с барабана
4. определение давления внутри лампы накаливания
Применение коронного разряда

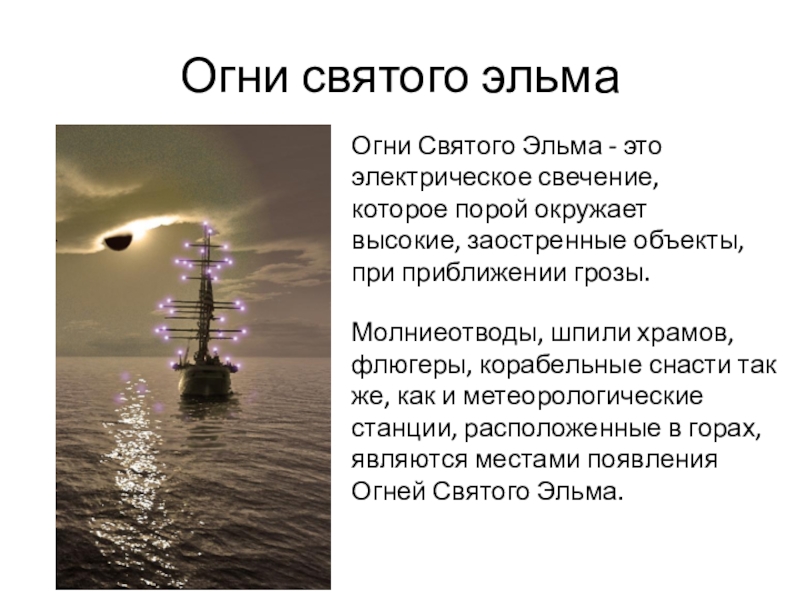

Слайд 23Огни святого эльма
Огни Святого Эльма - это электрическое свечение, которое порой
окружает высокие, заостренные объекты, при приближении грозы.
Молниеотводы, шпили храмов, флюгеры, корабельные снасти так же, как и метеорологические станции, расположенные в горах, являются местами появления Огней Святого Эльма.
Слайд 24Корона часто появляется на высоких остроконечных предметах , вокруг проводов линий
электропередачи.
Коронный разряд может образовываться между проводниками высоковольтных линий электропередач, что приводит к значительным потерям энергии.
Коронный разряд может образовываться между проводниками высоковольтных линий электропередач, что приводит к значительным потерям энергии.
Слайд 26Чтобы получить такой разряд, необходимо пустить через электроды ток в несколько
сот ампер, а затем постепенно выкачивать из цилиндра воздух.
В этом случае давление воздуха постепенно уменьшается, и в разреженном пространстве происходит пробой газа, что выражается в тусклом свечении в виде шнурка.
В этом случае давление воздуха постепенно уменьшается, и в разреженном пространстве происходит пробой газа, что выражается в тусклом свечении в виде шнурка.
Слайд 31И коронный разряд, и дуговой, и тлеющий чрезвычайно опасны для человека,
поэтому те, чья работа связана с этими процессами, должны соблюдать все правила техники безопасности.
