Презентация, доклад по физике на тему Тепловые двигатели (10 класс)
Содержание
- 1. Презентация по физике на тему Тепловые двигатели (10 класс)
- 2. Условия работы тепловых двигателейОпределение понятия «Тепловой
- 3. Роль тепловых двигателей в
- 4. Виды двигателейДвигатели Внешнего Сгорания: Паровая машина Паровая
- 5. Общие элементы устройства двигателей:1. Объект, который совершает работу
- 6. Принцип работы паровой машиныПаровая машина - тепловой
- 7. Железнодорожный транспортОсновной двигатель – паровая машина1922 г.
- 8. Железнодорожный транспортПервая в мире железная дорога была
- 9. Водный транспорт Пароходы - самоходные суда, приводимые
- 10. Тепловые электростанцииТепловые двигатели (мощные паровые турбины) приводят в движение роторы генераторов электрического тока
- 11. Атомные электростанцииДля получения пара используется энергия атомных ядерПаровая турбина
- 12. АвиацияТопливо постоянно сжигается внутри камеры сгорания турбины.

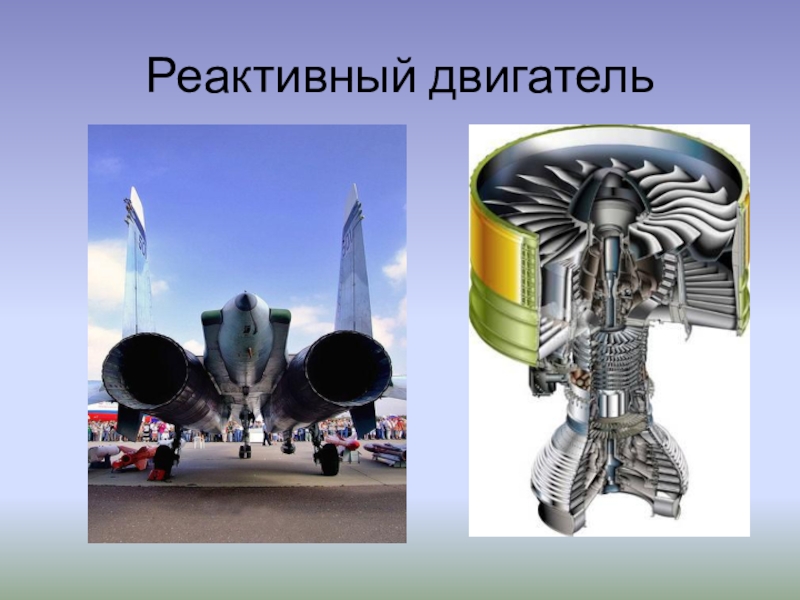

- 13. Реактивный двигатель
- 14. Двигатели внутреннего сгоранияБензиновые - ДВС с внешним
- 15. Цикл работы ДВСЧетыре такта:ВпускСжатиеРабочий ходВыпуск
- 16. Условие работы тепловых двигателейНи один тепловой двигатель
- 17. Условие работы тепловых двигателейТепловой двигатель совершает работу
- 18. Роль холодильникаh SРабота совершается при однократном расширении
- 19. Второй закон термодинамикиНевозможно осуществить такой периодический процесс,
- 20. Коэффициент полезного действия – КПДОтношение работы А`, совершаемой двигателем, к количеству теплоты Q1, полученному от нагревателя:
- 21. Максимальное значение КПДПридумал идеальную тепловую машину с
- 22. Любая реальная тепловая машина, работающая с нагревателем
- 23. Тепловые двигатели и охрана окружающей средыС ростом уровня жизни увеличивается количество необходимой человеку энергии
- 24. Использование тепловых двигателейна тепловых электростанциях (ТЭС);на всех

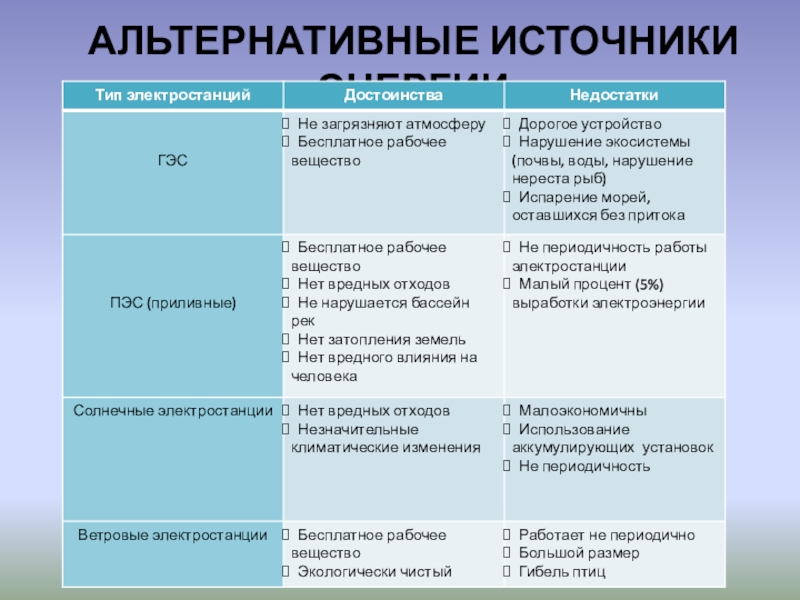

- 25. Особенности различных видов электростанций
- 26. Слайд 26

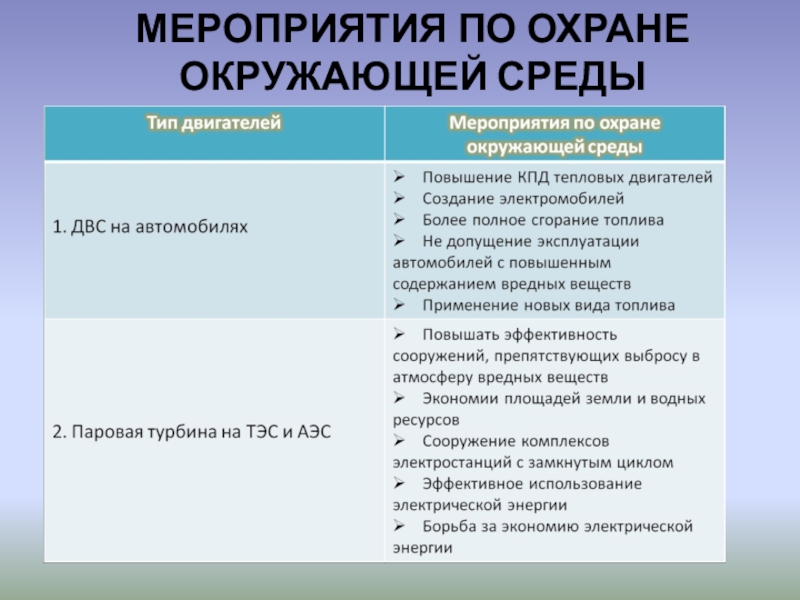

- 27. МЕРОПРИЯТИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ
- 28. АЛЬТЕРНАТИВНЫЕ ИСТОЧНИКИ ЭНЕРГИИ
- 29. НАШЕ БУДУЩЕЕ Сфокусированный СВЧ -
- 30. Энергосберегающие технологииВ состав технических средств входят:фотоэлектрические преобразователи («солнечные батареи») На крышах жилых домов
- 31. Энергосберегающие лампы Незначительное тепловыделение, что позволяет использовать
- 32. Вопросы:Какие устройства относятся к тепловым двигателям: а)
- 33. Вопросы:2. Какой элемент теплового двигателя совершает работу: а) холодильник; б) газ или пар; в) нагреватель;
- 34. Вопросы:3. Какие условия необходимы для циклического получения

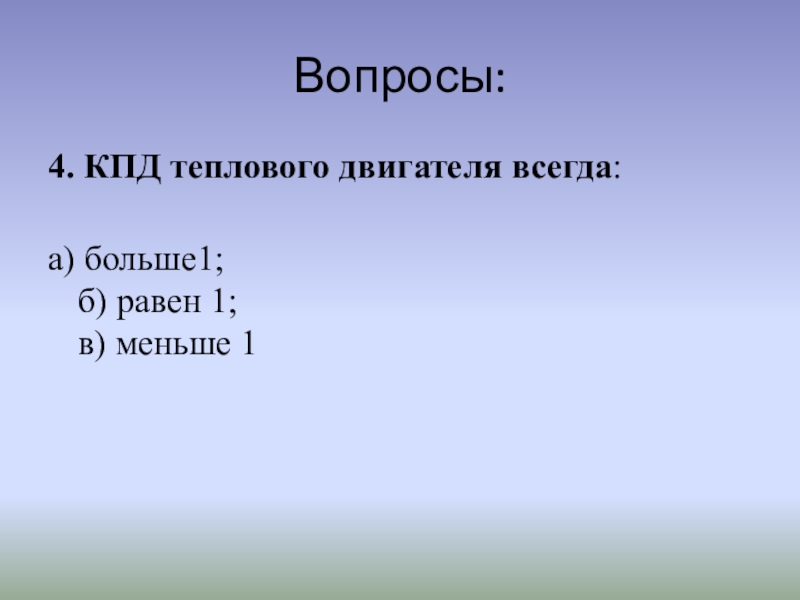

- 35. Вопросы:4. КПД теплового двигателя всегда: а) больше1; б) равен 1; в) меньше 1
- 36. Вопросы:5.Объяснить принцип работы ДВС
- 37. Задачи1 Чему равен КПД идеального теплового двигателя,
- 38. Задача 3Двигатель получает от нагревателя каждую секунду
Условия работы тепловых двигателейОпределение понятия «Тепловой двигатель»Виды двигателейУстройство теплового двигателяОсновное условие работы теплового двигателяРоль холодильникаКПД теплового двигателя
Слайд 1Вопросы:
1.Как формулируется первый закон термодинамики?
2.Какие термодинамические процессы вы знаете?
3.Какой процесс называют
Слайд 2
Условия работы тепловых двигателей
Определение понятия «Тепловой двигатель»
Виды двигателей
Устройство теплового двигателя
Основное условие
работы теплового двигателя
Роль холодильника
КПД теплового двигателя
Роль холодильника
КПД теплового двигателя

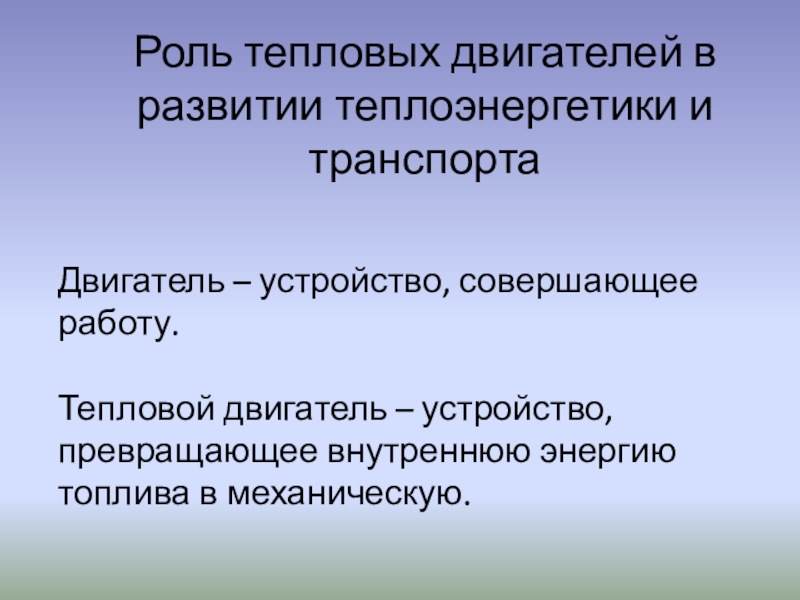

Слайд 3
Роль тепловых двигателей в развитии теплоэнергетики и транспорта
Двигатель – устройство, совершающее
работу.
Тепловой двигатель – устройство, превращающее внутреннюю энергию топлива в механическую.
Тепловой двигатель – устройство, превращающее внутреннюю энергию топлива в механическую.

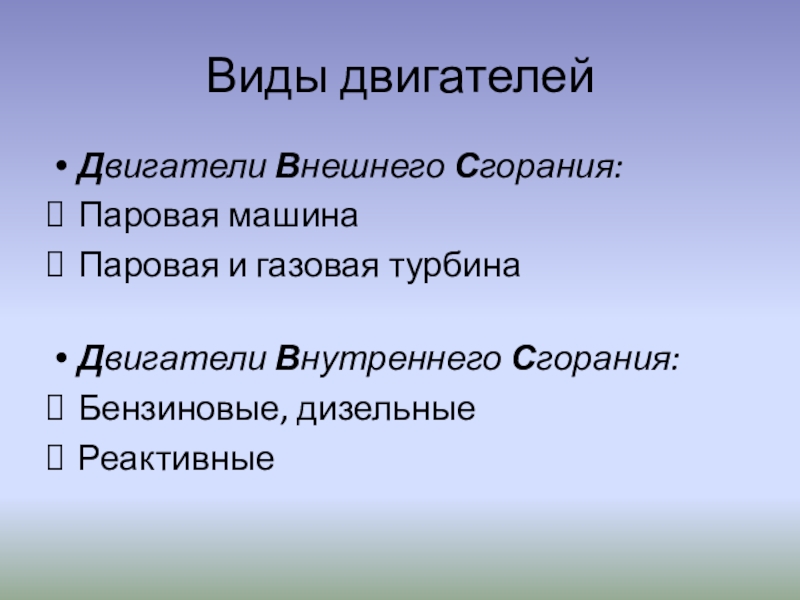

Слайд 4Виды двигателей
Двигатели Внешнего Сгорания:
Паровая машина
Паровая и газовая турбина
Двигатели
Внутреннего Сгорания:
Бензиновые, дизельные
Реактивные
Бензиновые, дизельные
Реактивные

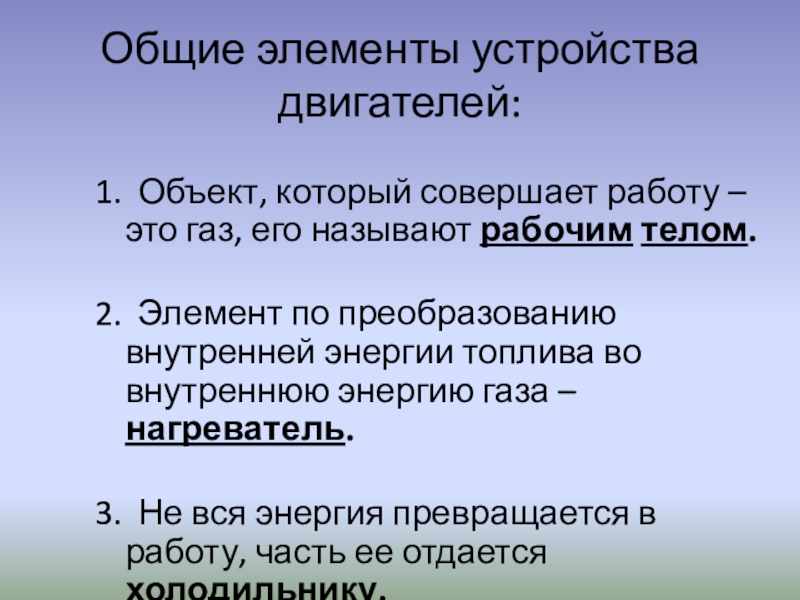

Слайд 5Общие элементы устройства двигателей:
1. Объект, который совершает работу – это газ, его
называют рабочим телом.
2. Элемент по преобразованию внутренней энергии топлива во внутреннюю энергию газа – нагреватель.
3. Не вся энергия превращается в работу, часть ее отдается холодильнику.
2. Элемент по преобразованию внутренней энергии топлива во внутреннюю энергию газа – нагреватель.
3. Не вся энергия превращается в работу, часть ее отдается холодильнику.

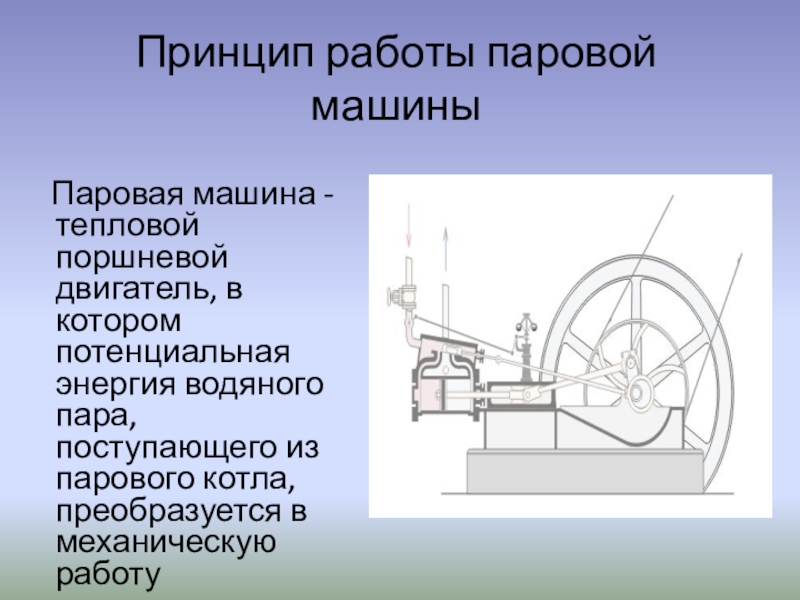

Слайд 6Принцип работы паровой машины
Паровая машина - тепловой поршневой двигатель, в котором
потенциальная энергия водяного пара, поступающего из парового котла, преобразуется в механическую работу

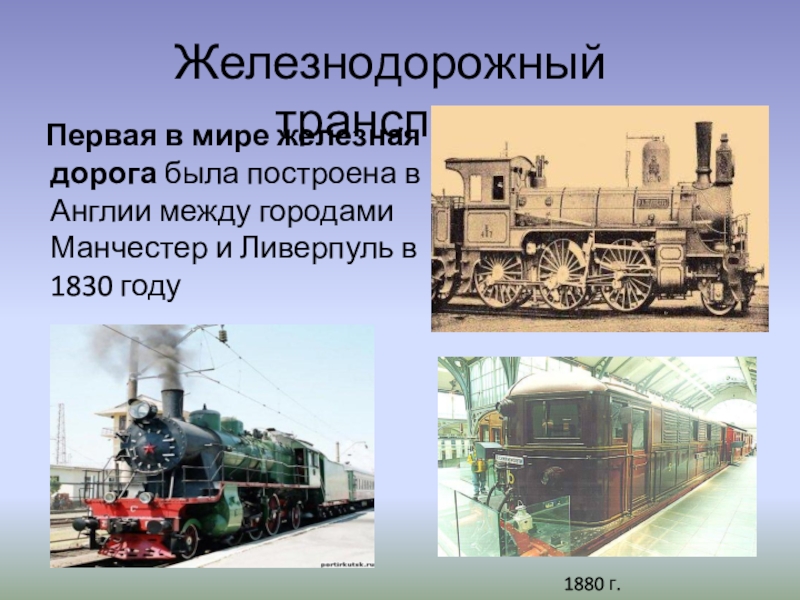

Слайд 8Железнодорожный транспорт
Первая в мире железная дорога была построена в Англии между
городами Манчестер и Ливерпуль в 1830 году
1880 г.

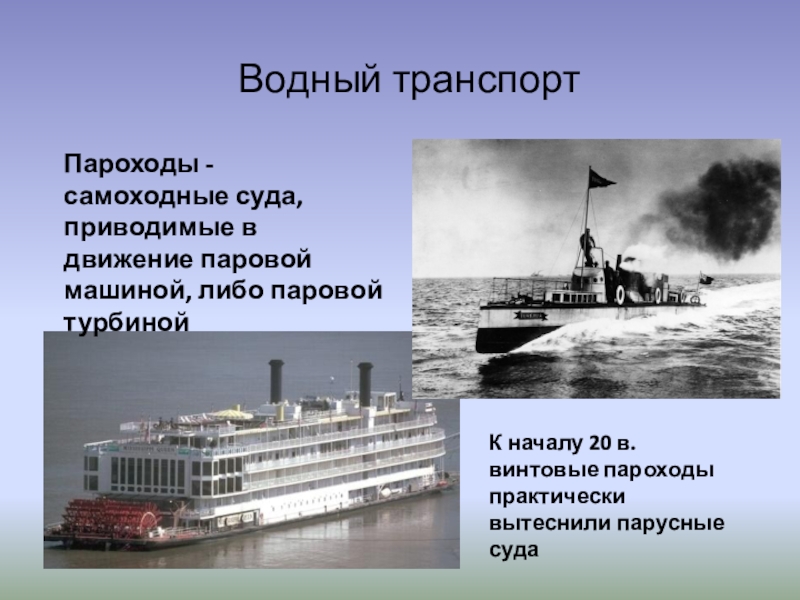

Слайд 9Водный транспорт
Пароходы - самоходные суда, приводимые в движение паровой машиной,
либо паровой турбиной
К началу 20 в. винтовые пароходы практически вытеснили парусные суда
Слайд 10Тепловые электростанции
Тепловые двигатели (мощные паровые турбины) приводят в движение роторы генераторов
электрического тока
Слайд 12Авиация
Топливо постоянно сжигается внутри камеры сгорания турбины.
Освобождающийся через сопло газ
создает реактивную силу.
Турбореактивный и турбовинтовой двигатель
Слайд 14Двигатели внутреннего сгорания
Бензиновые - ДВС с внешним образованием горючей смеси
Дизели -
двигатели, образующие горючую смесь непосредственно внутри цилиндров

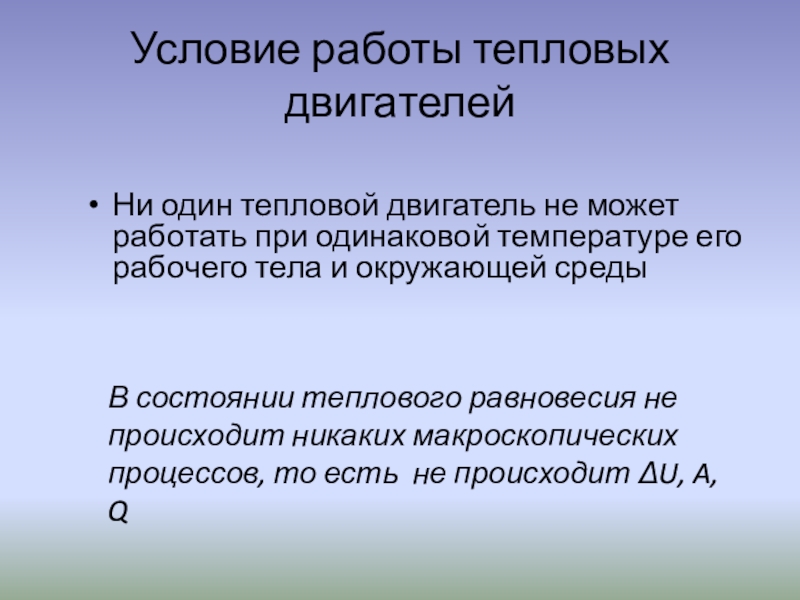

Слайд 16Условие работы тепловых двигателей
Ни один тепловой двигатель не может работать при
одинаковой температуре его рабочего тела и окружающей среды
В состоянии теплового равновесия не происходит никаких макроскопических процессов, то есть не происходит ΔU, A, Q

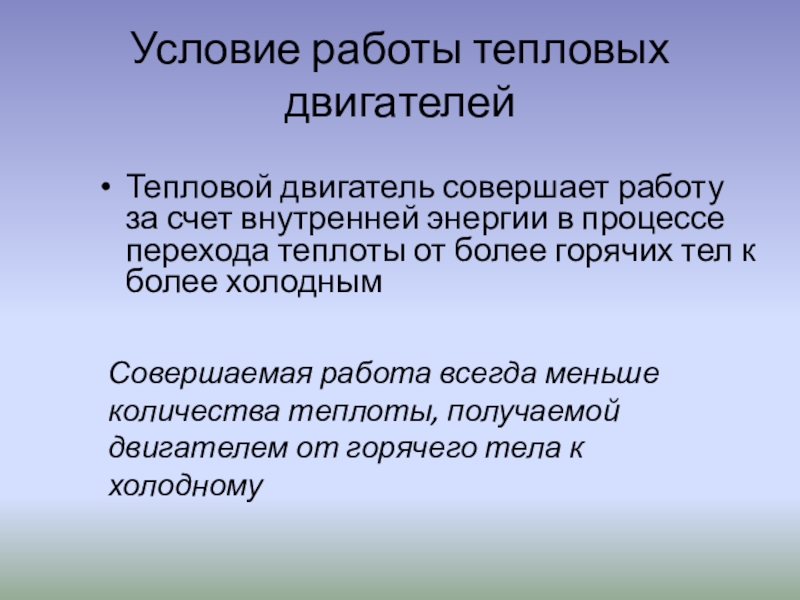

Слайд 17Условие работы тепловых двигателей
Тепловой двигатель совершает работу за счет внутренней энергии
в процессе перехода теплоты от более горячих тел к более холодным
Совершаемая работа всегда меньше количества теплоты, получаемой двигателем от горячего тела к холодному

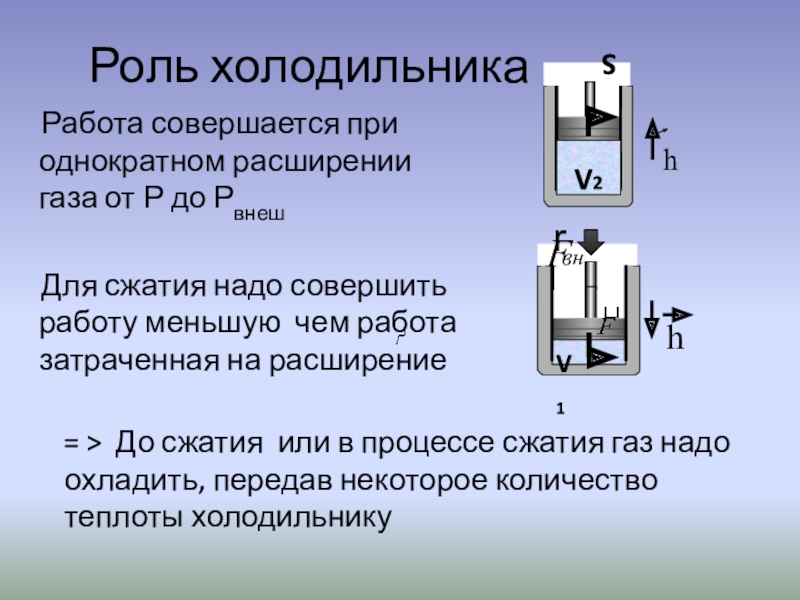

Слайд 18Роль холодильника
h
S
Работа совершается при однократном расширении газа от Р до
Рвнеш
Для сжатия надо совершить работу меньшую чем работа затраченная на расширение
Для сжатия надо совершить работу меньшую чем работа затраченная на расширение
= > До сжатия или в процессе сжатия газ надо охладить, передав некоторое количество теплоты холодильнику
Слайд 19Второй закон термодинамики
Невозможно осуществить такой периодический процесс, единственным результатом которого было
бы получение работы за счет теплоты, взятой от одного источника
Слайд 20Коэффициент полезного действия – КПД
Отношение работы А`, совершаемой двигателем, к количеству
теплоты Q1, полученному от нагревателя:

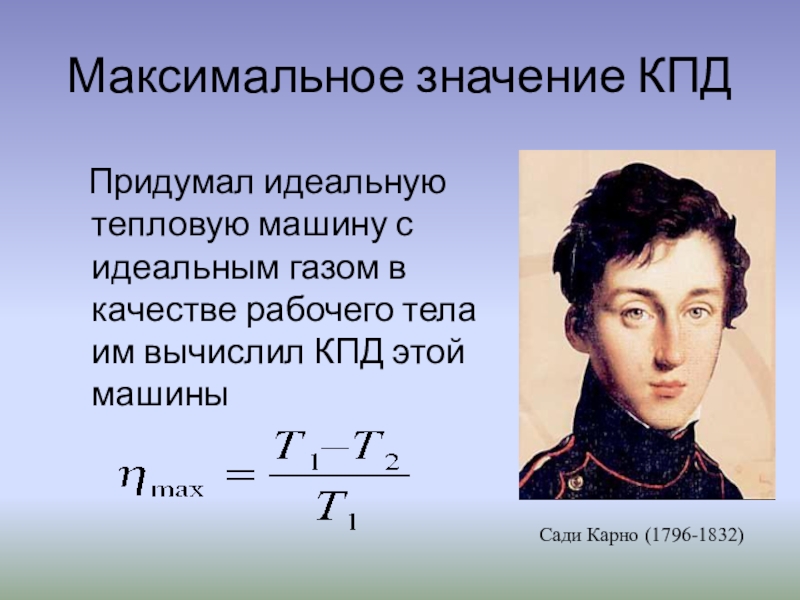

Слайд 21Максимальное значение КПД
Придумал идеальную тепловую машину с идеальным газом в качестве
рабочего тела им вычислил КПД этой машины
Сади Карно (1796-1832)

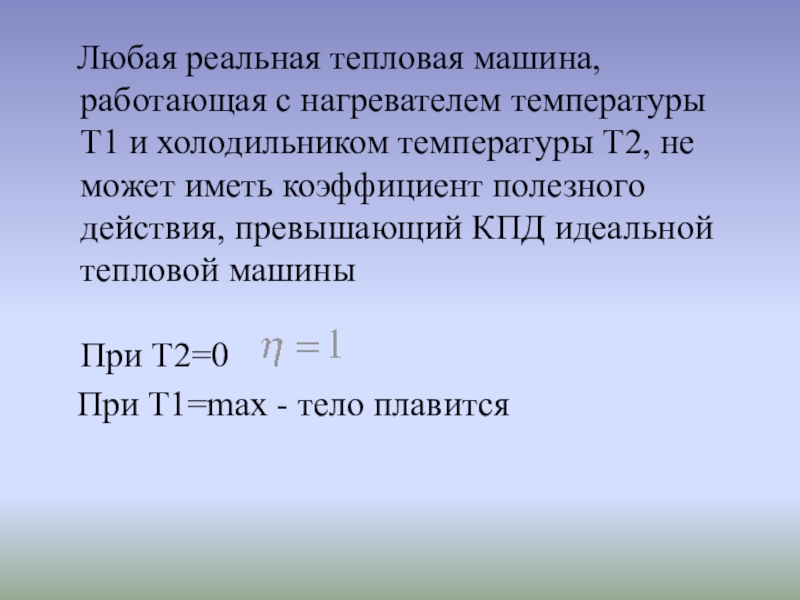

Слайд 22Любая реальная тепловая машина, работающая с нагревателем температуры Т1 и холодильником
температуры Т2, не может иметь коэффициент полезного действия, превышающий КПД идеальной тепловой машины
При Т2=0
При Т1=max - тело плавится
При Т1=max - тело плавится

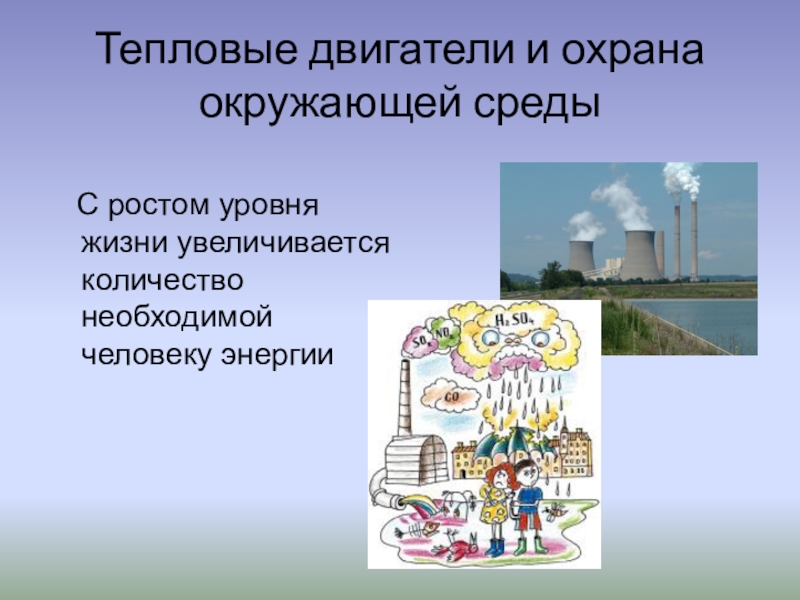

Слайд 23Тепловые двигатели и охрана окружающей среды
С ростом уровня жизни увеличивается количество
необходимой человеку энергии

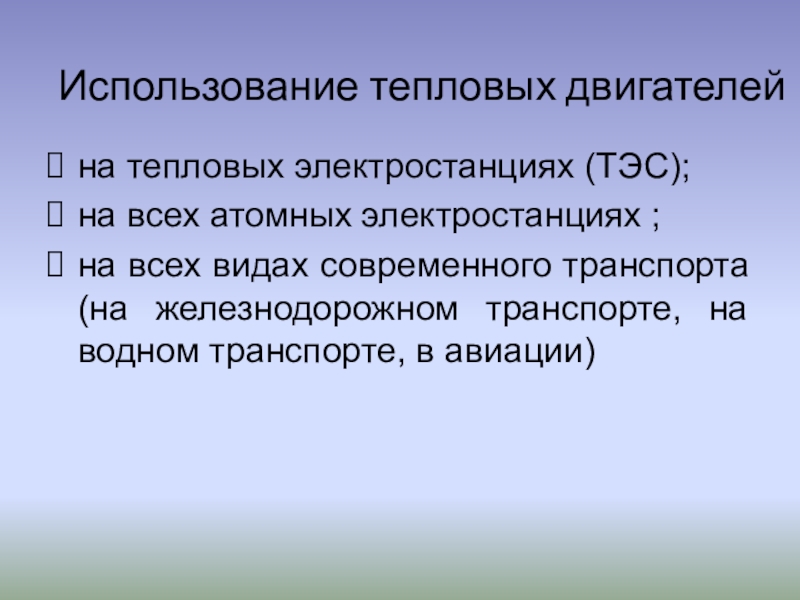

Слайд 24Использование тепловых двигателей
на тепловых электростанциях (ТЭС);
на всех атомных электростанциях ;
на всех
видах современного транспорта (на железнодорожном транспорте, на водном транспорте, в авиации)
Слайд 29НАШЕ БУДУЩЕЕ
Сфокусированный СВЧ - луч может передавать собранную
солнечными батареями энергию на Землю, а может снабжать ею космические корабли. В отличие от солнечного света этот СВЧ - луч при «пробое» атмосферы потеряет не более 2% энергии. Недавно задумку воскресил Дэвид Крисвелл.

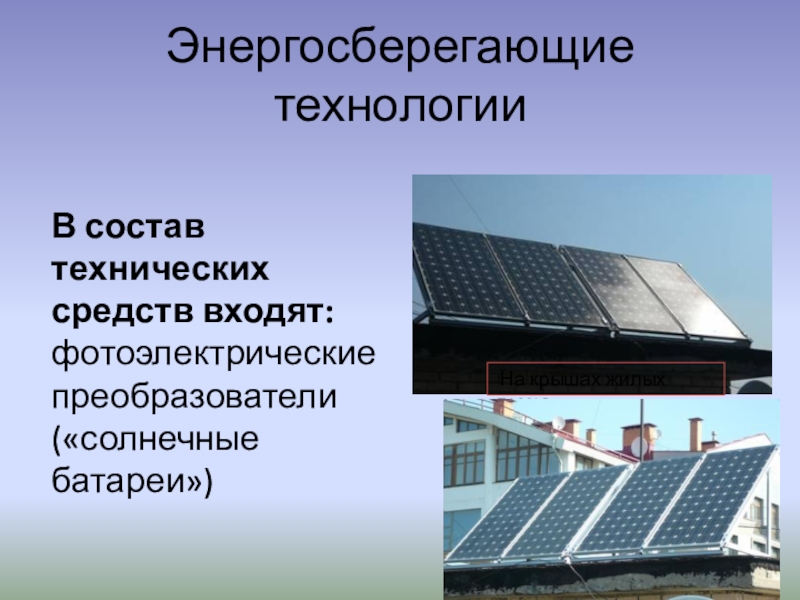

Слайд 30Энергосберегающие технологии
В состав технических средств входят:
фотоэлектрические преобразователи («солнечные батареи»)
На крышах
жилых домов
Слайд 31Энергосберегающие лампы
Незначительное тепловыделение, что позволяет использовать компактные люминесцентные лампы большой
мощности;
Экономия электроэнергии до 80% при такой же световой отдаче;
Длительный срок службы, который превышает срок использования лампы накаливания в 6 -15 раз
Экономия электроэнергии до 80% при такой же световой отдаче;
Длительный срок службы, который превышает срок использования лампы накаливания в 6 -15 раз

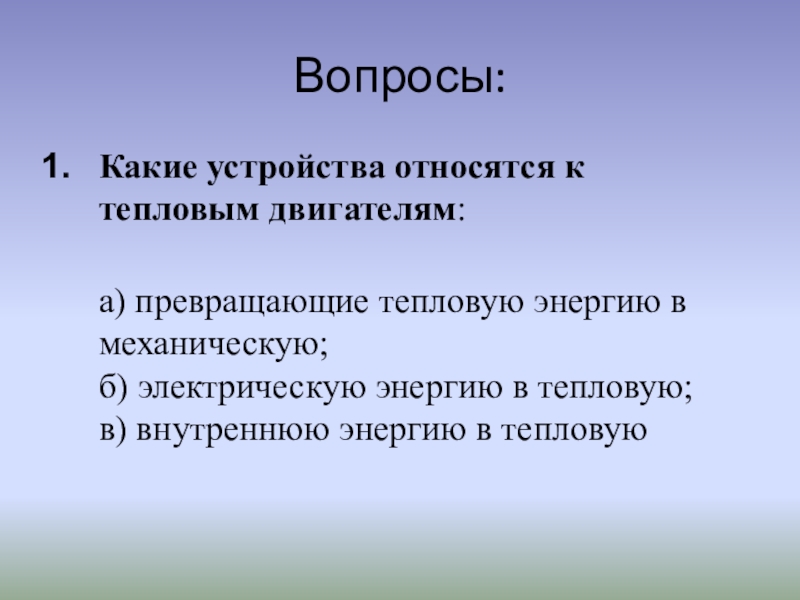

Слайд 32Вопросы:
Какие устройства относятся к тепловым двигателям:
а) превращающие тепловую энергию в механическую;
б)
электрическую энергию в тепловую;
в) внутреннюю энергию в тепловую
Слайд 33Вопросы:
2. Какой элемент теплового двигателя совершает работу:
а) холодильник;
б) газ или пар;
в)
нагреватель;

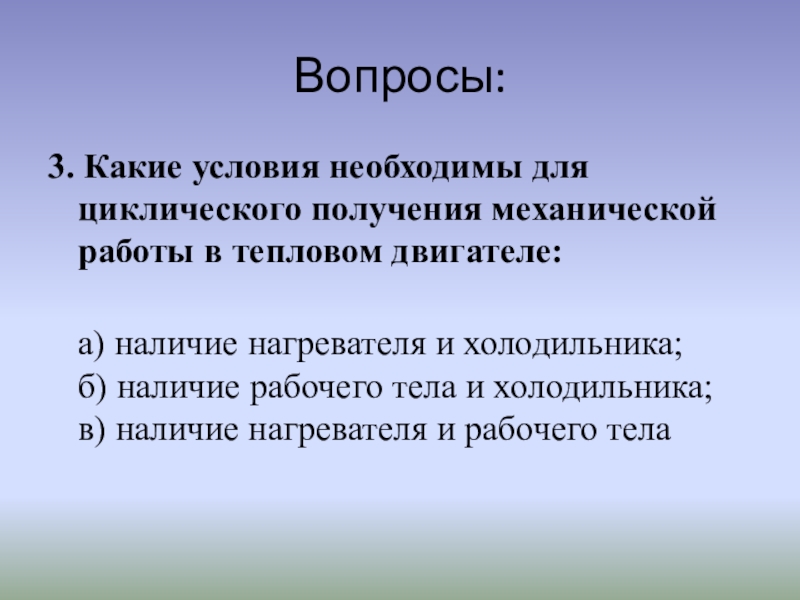

Слайд 34Вопросы:
3. Какие условия необходимы для циклического получения механической работы в тепловом
двигателе:
а) наличие нагревателя и холодильника; б) наличие рабочего тела и холодильника; в) наличие нагревателя и рабочего тела
а) наличие нагревателя и холодильника; б) наличие рабочего тела и холодильника; в) наличие нагревателя и рабочего тела

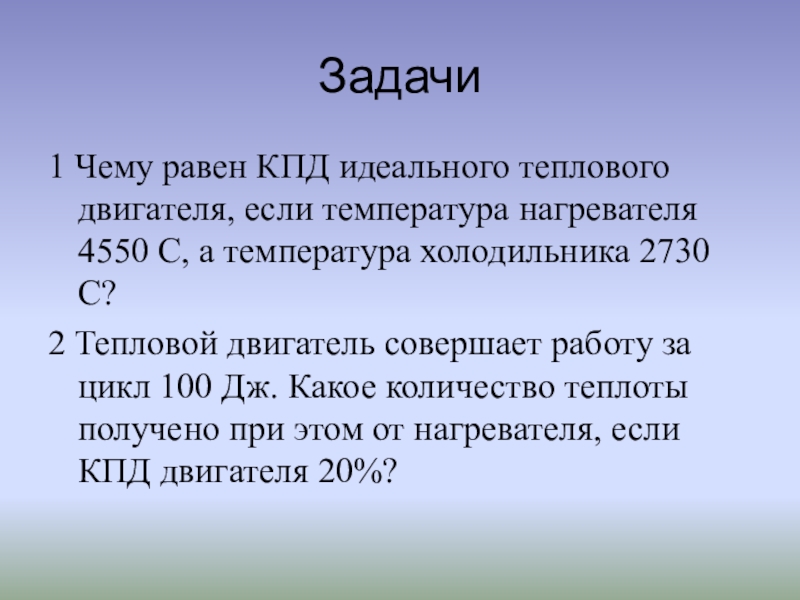

Слайд 37Задачи
1 Чему равен КПД идеального теплового двигателя, если температура нагревателя 4550
С, а температура холодильника 2730 С?
2 Тепловой двигатель совершает работу за цикл 100 Дж. Какое количество теплоты получено при этом от нагревателя, если КПД двигателя 20%?
2 Тепловой двигатель совершает работу за цикл 100 Дж. Какое количество теплоты получено при этом от нагревателя, если КПД двигателя 20%?

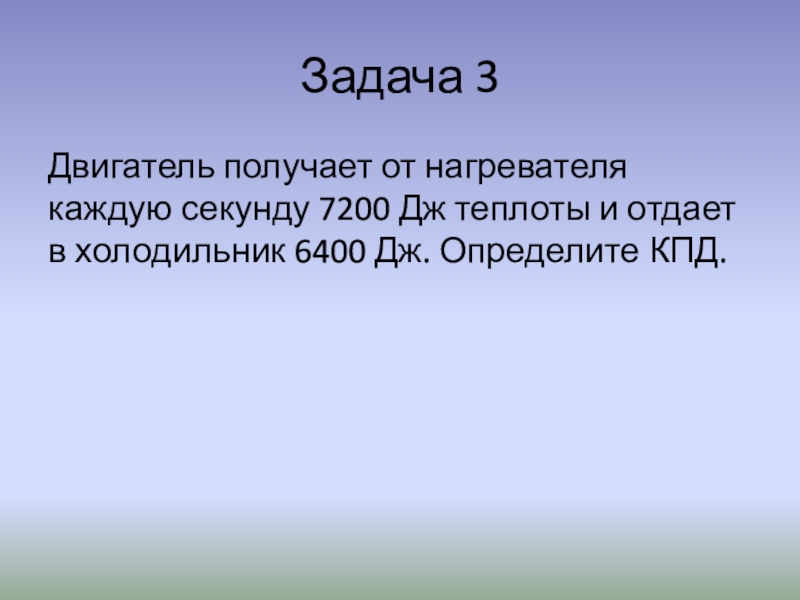

Слайд 38Задача 3
Двигатель получает от нагревателя каждую секунду 7200 Дж теплоты и
отдает в холодильник 6400 Дж. Определите КПД.
