Презентация, доклад по физике на тему Свободные электромагнитные колебания
Содержание
- 1. Презентация по физике на тему Свободные электромагнитные колебания
- 2. Колебания – это…
- 3. Колебания – это…Колебания – физические процессы различной
- 4. Колебательная система – группа взаимодействующих тел, в которой могут возникать колебания.
- 5. Свободные колебания – колебания, возникающие в колебательной
- 6. Электромагнитные колебания – это…Свободные электромагнитные колебания –
- 7. Электрический колебательный контур – электрическая цепь из конденсатора и катушки, в котором происходят электромагнитные колебания.
- 8. Механизм свободных электромагнитных колебаний15432
- 9. При замыкании обкладок заряженного конденсатора через катушку, в цепи возникает электрический ток. 1

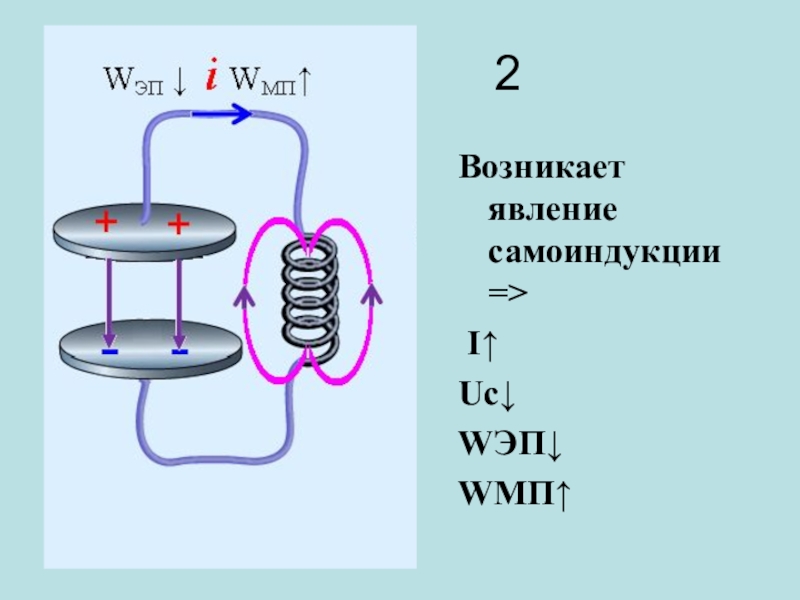

- 10. 2Возникает явление самоиндукции => I↑Uc↓WЭП↓WМП↑
- 11. 3Конденсатор разрядился.IL maxWЭП = 0W МП >max
- 12. 4IL↓ → ФL↓→ возникает ЭДСsi → возникает IiL → ФL↑ → конденсатор перезаряжается индукционным током катушки.

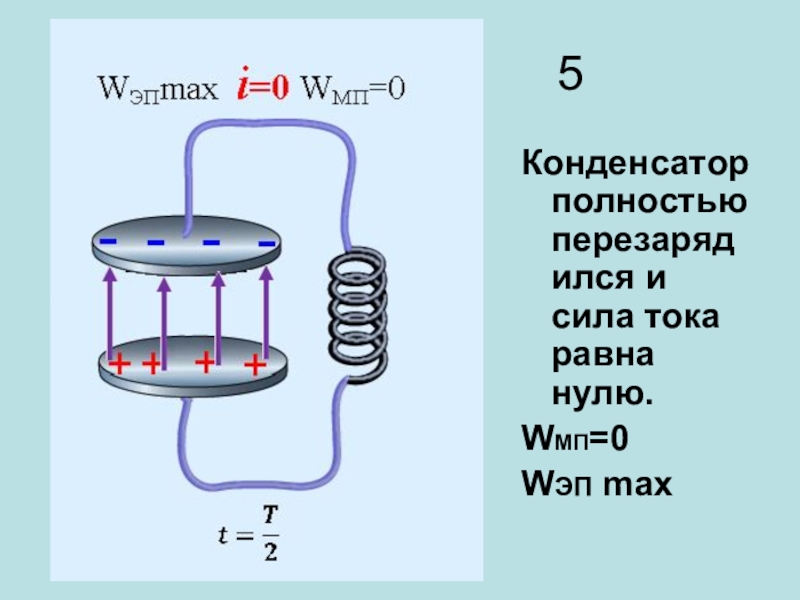

- 13. 5Конденсатор полностью перезарядился и сила тока равна нулю.WМП=0WЭП max
- 14. Свободные электромагнитные колебания
- 15. По закону сохранения энергии
- 16. Период свободных колебаний в контуре, формула Томсона
- 17. Частота колебаний показывает сколько колебаний совершается за 1 с. [ ν ] = 1 Гц
- 18. Спасибо за внимание
Колебания – это…
Слайд 1Работу выполнила учитель физики первой категории МБОУ «ОСОШ№3» г. Очер Пермский
край
Бавкун Татьяна Николаевна
Бавкун Татьяна Николаевна
Слайд 3Колебания – это…
Колебания – физические процессы различной физической природы, в которых
изменения физических величин периодически повторяются со временем.
Слайд 5

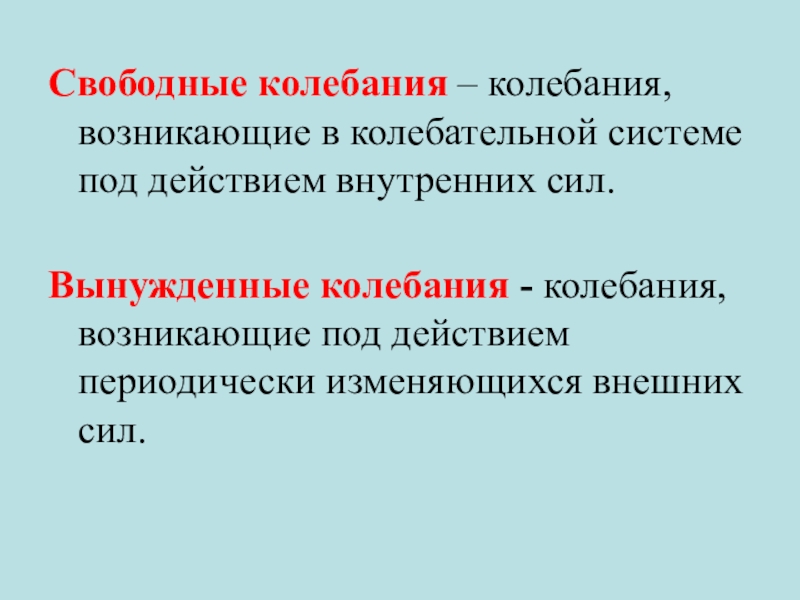

Свободные колебания – колебания, возникающие в колебательной системе под действием внутренних
сил.
Вынужденные колебания - колебания, возникающие под действием периодически изменяющихся внешних сил.
Вынужденные колебания - колебания, возникающие под действием периодически изменяющихся внешних сил.

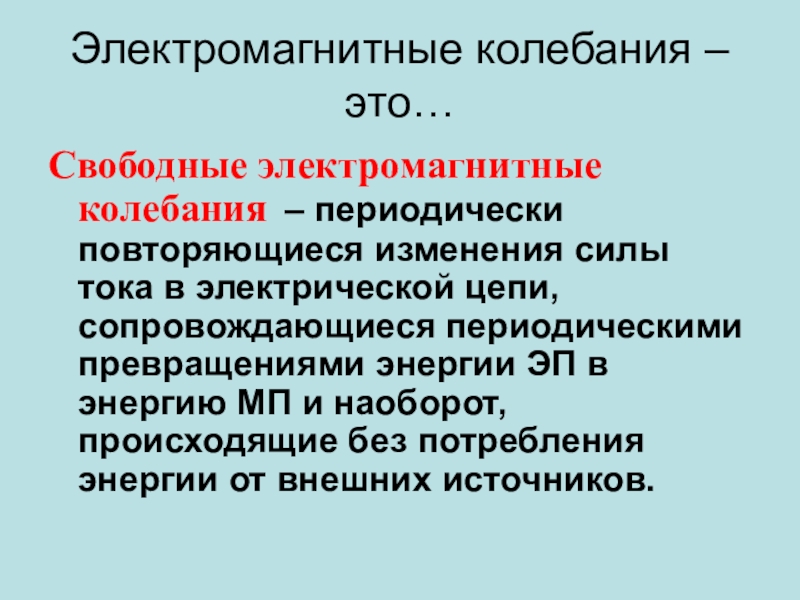

Слайд 6Электромагнитные колебания – это…
Свободные электромагнитные колебания – периодически повторяющиеся изменения силы
тока в электрической цепи, сопровождающиеся периодическими превращениями энергии ЭП в энергию МП и наоборот, происходящие без потребления энергии от внешних источников.
Слайд 7

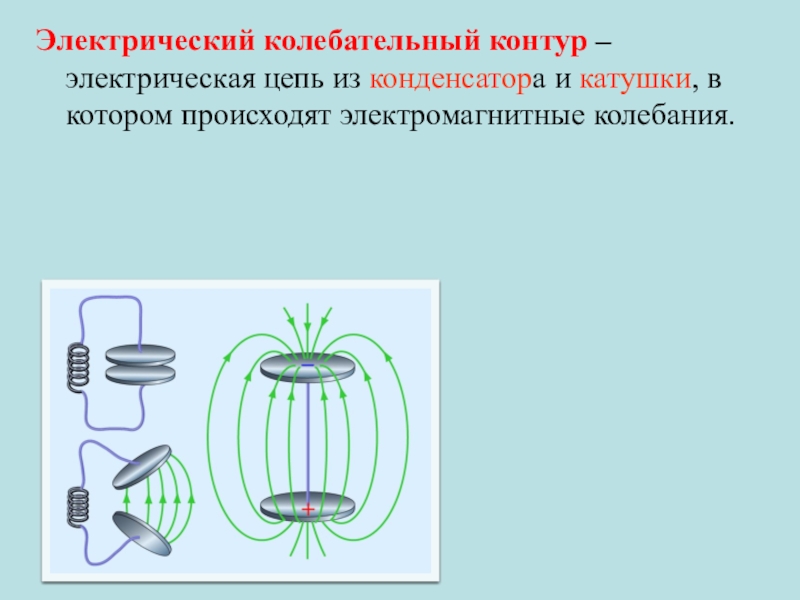

Электрический колебательный контур – электрическая цепь из конденсатора и катушки, в
котором происходят электромагнитные колебания.
Слайд 9При замыкании обкладок заряженного конденсатора через катушку, в цепи возникает электрический
ток.
1
Слайд 124
IL↓ → ФL↓→ возникает ЭДСsi → возникает IiL → ФL↑ →
конденсатор перезаряжается индукционным током катушки.

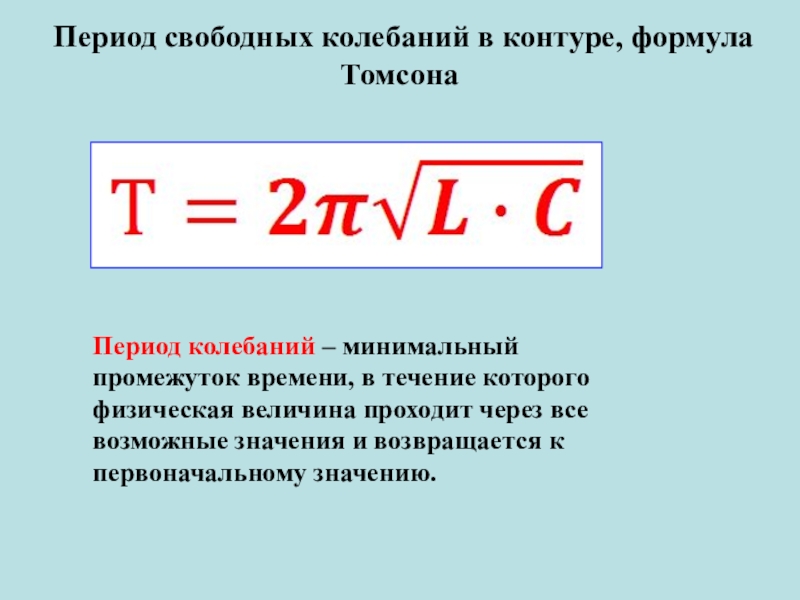

Слайд 16Период свободных колебаний в контуре, формула Томсона
Период колебаний – минимальный промежуток
времени, в течение которого физическая величина проходит через все возможные значения и возвращается к первоначальному значению.
![Частота колебаний показывает сколько колебаний совершается за 1 с. [ ν ] = 1 Гц](/img/thumbs/08d36f63151c83546ac1126bf771b7ff-800x.jpg "Презентация по физике на тему Свободные электромагнитные колебания Частота колебаний показывает сколько колебаний совершается за 1 с. [ ν ] = 1 Гц")
