Презентация, доклад по физике на тему Сопротивление проводника+задачи 11 класс учебника В.А. Касьянов
Содержание
- 1. Презентация по физике на тему Сопротивление проводника+задачи 11 класс учебника В.А. Касьянов
- 2. Сопротивление проводника – основная электрическая характеристика проводника.Ранее

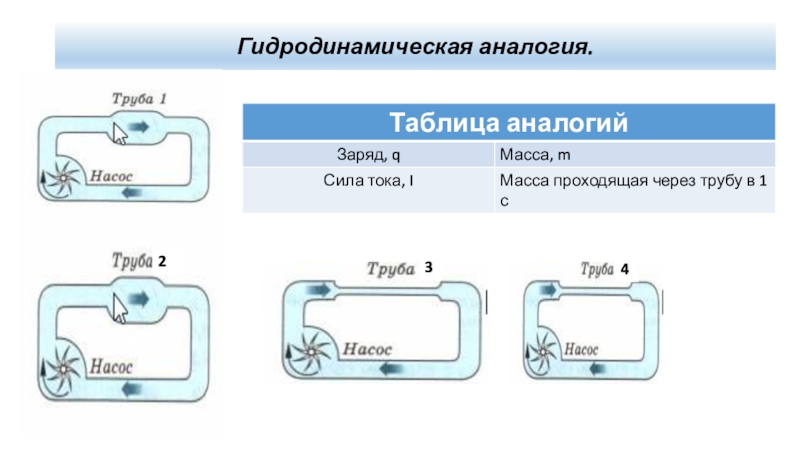

- 3. Гидродинамическая аналогия. 234
- 4. Молекулярная модельСначала вспомним как ведут себя свободные

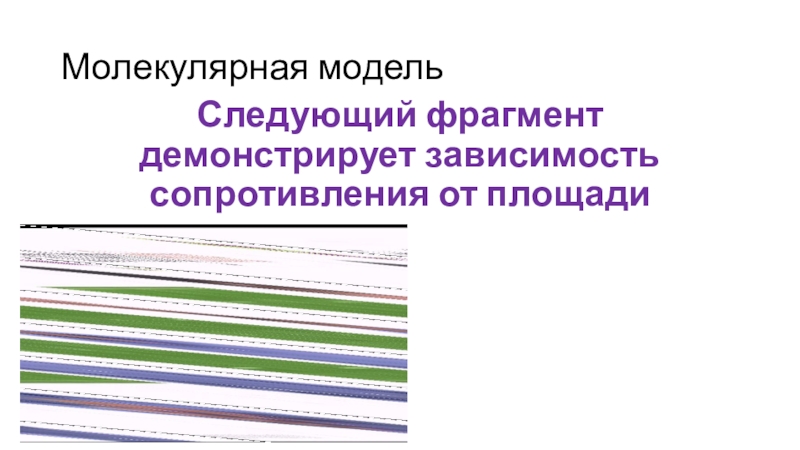

- 5. Молекулярная модельСледующий фрагмент демонстрирует зависимость сопротивления от площади
- 6. Молекулярная модельСледующий фрагмент демонстрирует зависимость сопротивления от длины проводника

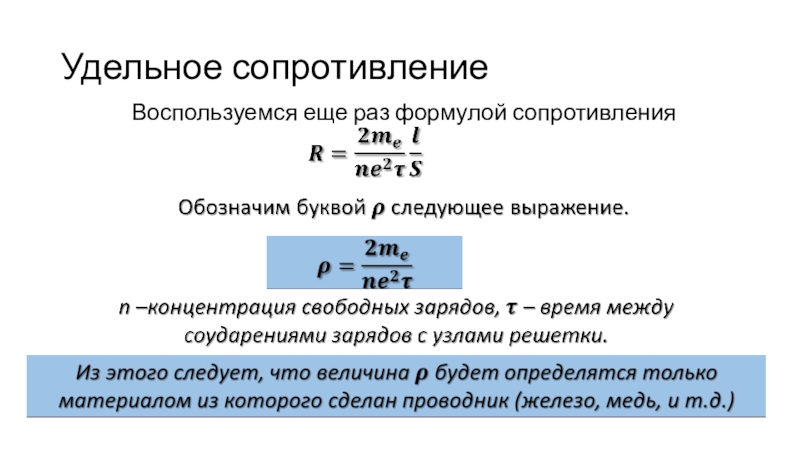

- 7. Удельное сопротивлениеВоспользуемся еще раз формулой сопротивления
- 8. Удельное сопротивлениеПерепишем формулу сопротивленияЕдиница измерения удельного сопротивления Ом∙м

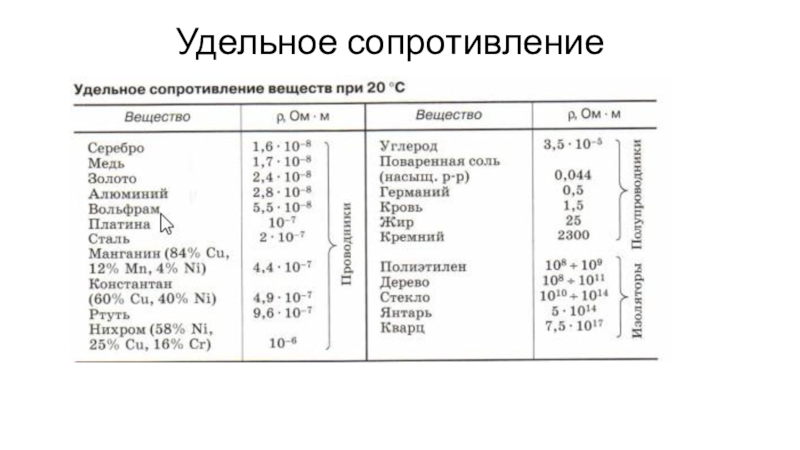

- 9. Удельное сопротивление
- 10. Сопротивление проводникаИз формулы видно что изменять величину
- 11. Сопротивление проводника2) меняя материал проводника. Проводники такого
- 12. Найдите сопротивление медной проволоки длиной 240 м и сечением 0,4 мм2Задача 1.Дано:R-?
- 13. Сколько килограммов меди требуется на изготовление электропровода
- 14. Сопротивление цилиндрического алюминиевого проводника диаметром 1 мм
- 15. Масса алюминиевого провода 270 г, а его
- 16. ВычисленияЗадача 4.Дано:L-?S-?
- 17. Длина цилиндрического медного провода в 10 раз
- 18. Длина цилиндрического медного провода в 10 раз
- 19. https://phet.colorado.edu/sims/html/resistance-in-a-wire/latest/resistance-in-a-wire_en.htmlПолезная ссылка можно использовать для закрепления
Сопротивление проводника – основная электрическая характеристика проводника.Ранее полученная формулаПоказывает, что сопротивление зависит от геометрических свойств (l-длины, S-площади) и материала проводника (n,t)Объясним эту зависимость на разных моделях.

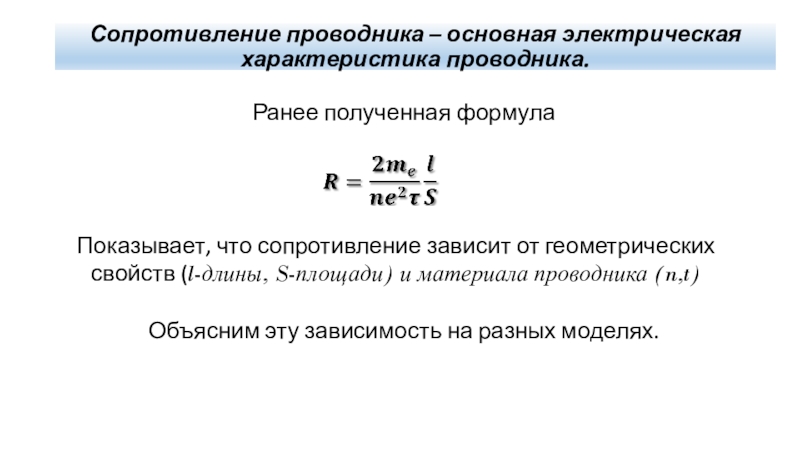

Слайд 2Сопротивление проводника – основная электрическая характеристика проводника.
Ранее полученная формула
Показывает, что сопротивление
зависит от геометрических свойств (l-длины, S-площади) и материала проводника (n,t)
Объясним эту зависимость на разных моделях.
Слайд 4Молекулярная модель
Сначала вспомним как ведут себя свободные электроны в проводнике в
отсутствии напряжения и при наличии его.

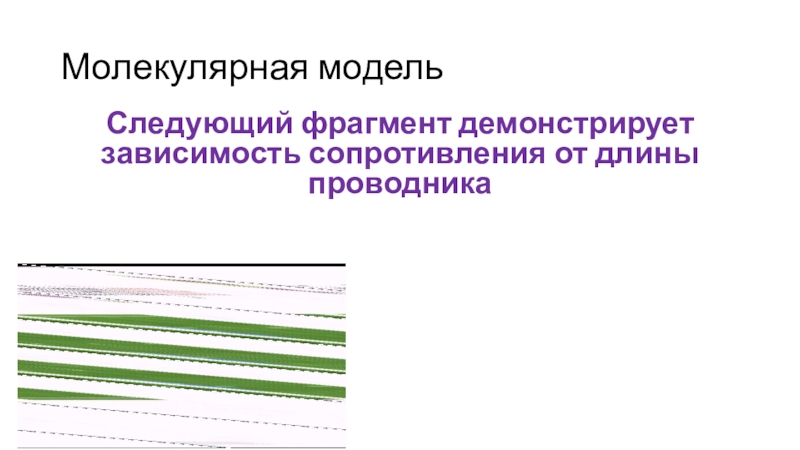

Слайд 6Молекулярная модель
Следующий фрагмент демонстрирует зависимость сопротивления от длины проводника

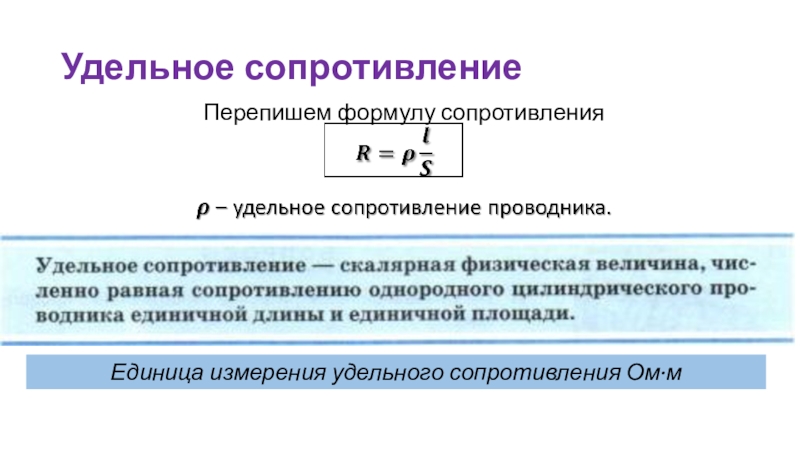

Слайд 8Удельное сопротивление
Перепишем формулу сопротивления
Единица измерения удельного сопротивления Ом∙м

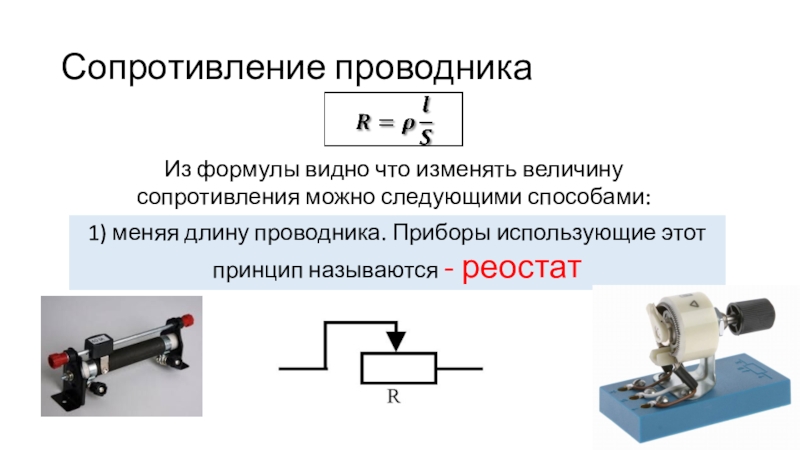

Слайд 10Сопротивление проводника
Из формулы видно что изменять величину сопротивления можно следующими способами:
1)
меняя длину проводника. Приборы использующие этот принцип называются - реостат

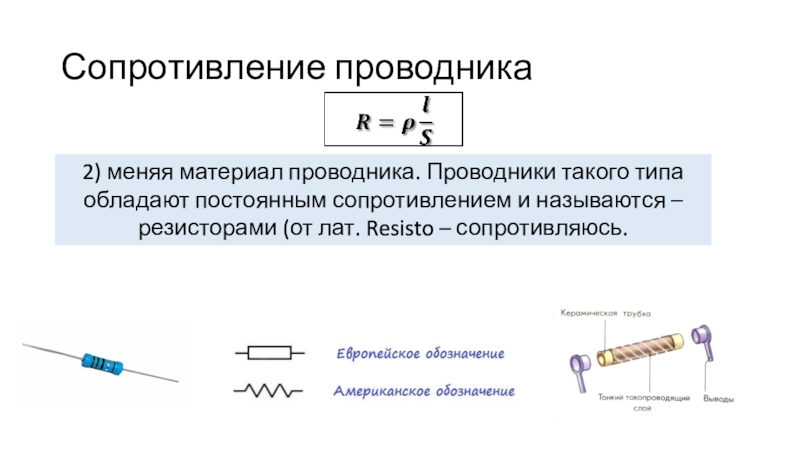

Слайд 11Сопротивление проводника
2) меняя материал проводника. Проводники такого типа обладают постоянным сопротивлением
и называются – резисторами (от лат. Resisto – сопротивляюсь.
Слайд 13Сколько килограммов меди требуется на изготовление электропровода длиной 1 км, чтобы
его сопротивление составляло 10 Ом? Плотность меди 8,9∙103 кг/ м3
Задача 2.
Дано:
m-?
-масса необходимой меди, α-плотность
Подставим полученное выражение для объема в формулу массы

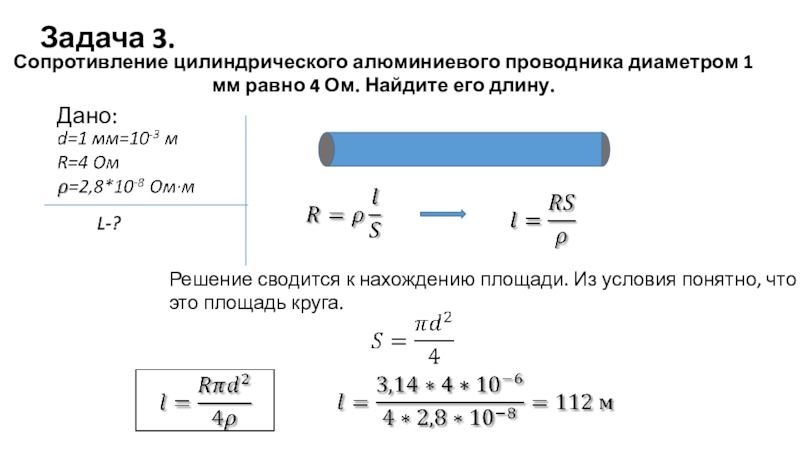

Слайд 14Сопротивление цилиндрического алюминиевого проводника диаметром 1 мм равно 4 Ом. Найдите
его длину.
Задача 3.
Дано:
L-?
Решение сводится к нахождению площади. Из условия понятно, что это площадь круга.

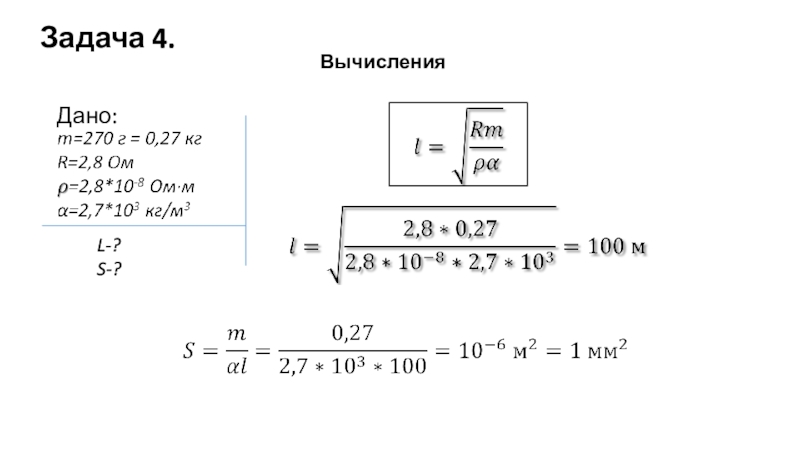

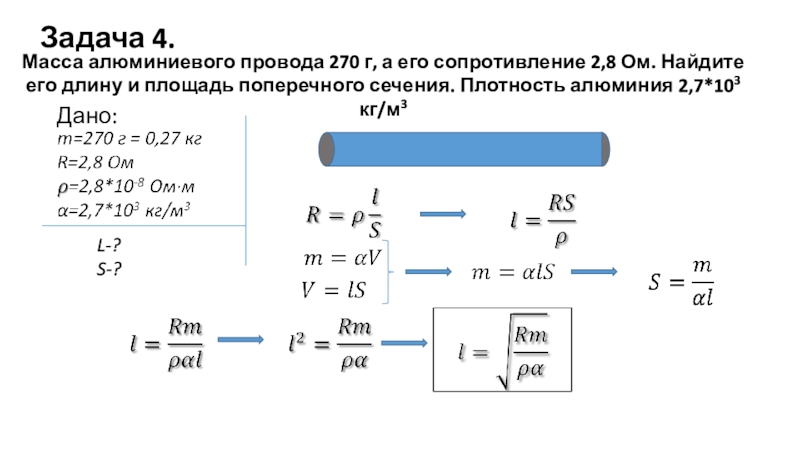

Слайд 15Масса алюминиевого провода 270 г, а его сопротивление 2,8 Ом. Найдите
его длину и площадь поперечного сечения. Плотность алюминия 2,7*103 кг/м3
Задача 4.
Дано:
L-?
S-?
Слайд 17Длина цилиндрического медного провода в 10 раз больше, чем длина алюминиевого,
а их массы одинаковы. Найдите отношение сопротивлений этих проводников.
Задача 5.
Дано:
Получим общую формулу связывающую сопротивление проводника и массу
где α-обозначим плотность
Тогда для каждого проводника соответственно

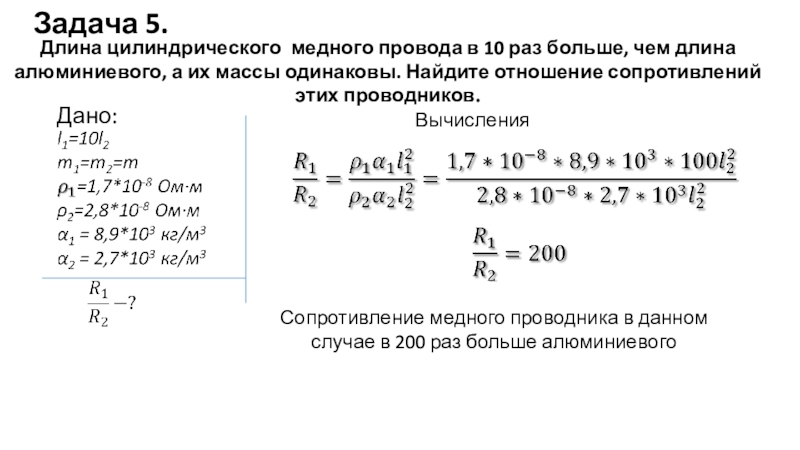

Слайд 18Длина цилиндрического медного провода в 10 раз больше, чем длина алюминиевого,
а их массы одинаковы. Найдите отношение сопротивлений этих проводников.
Задача 5.
Дано:
Вычисления
Сопротивление медного проводника в данном случае в 200 раз больше алюминиевого
Слайд 19https://phet.colorado.edu/sims/html/resistance-in-a-wire/latest/resistance-in-a-wire_en.html
Полезная ссылка можно использовать для закрепления
