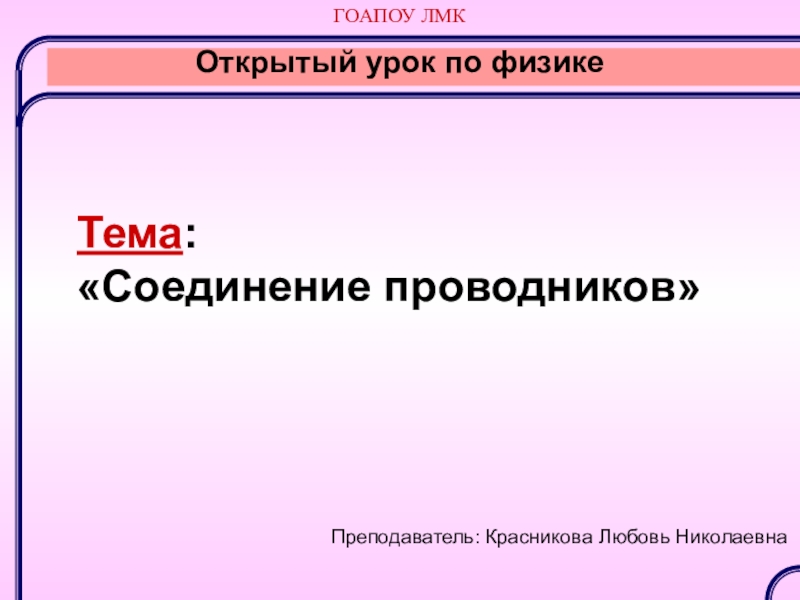

Слайд 1Тема:
«Соединение проводников»
Открытый урок по физике
Преподаватель: Красникова Любовь Николаевна
Слайд 2ПЛАН УРОКА
Последовательное соединение проводников
Параллельное соединение проводников
Примеры электрических цепей
Слайд 4Соединение проводников

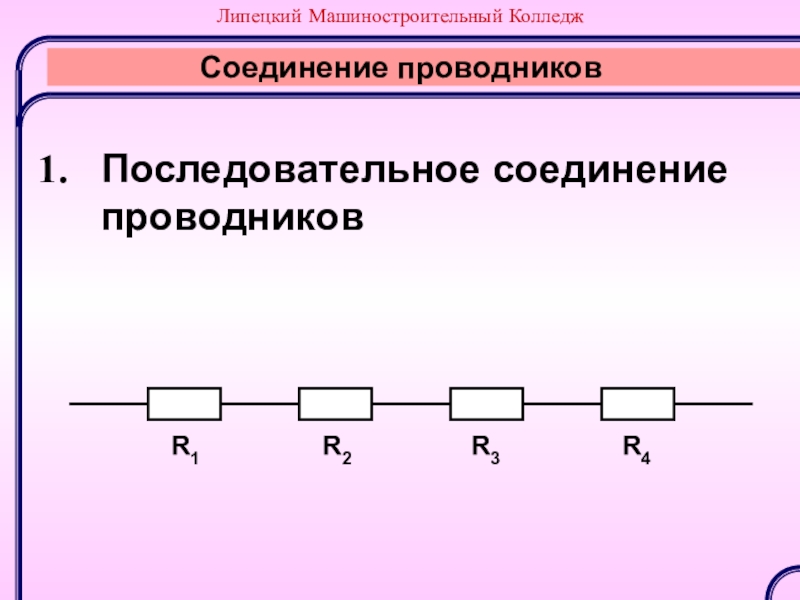

Последовательное соединение проводников
1) ток в последовательной цепи одинаков во всех
проводниках:
I1 = I2 = I3 = I4 = I
2) напряжение при последовательном соединении равно сумме напряжений на отдельных проводниках:
U = U1 + U2 + U3 + U4
I1 = I2 = I3 = I4 = I
2) напряжение при последовательном соединении равно сумме напряжений на отдельных проводниках:
U = U1 + U2 + U3 + U4

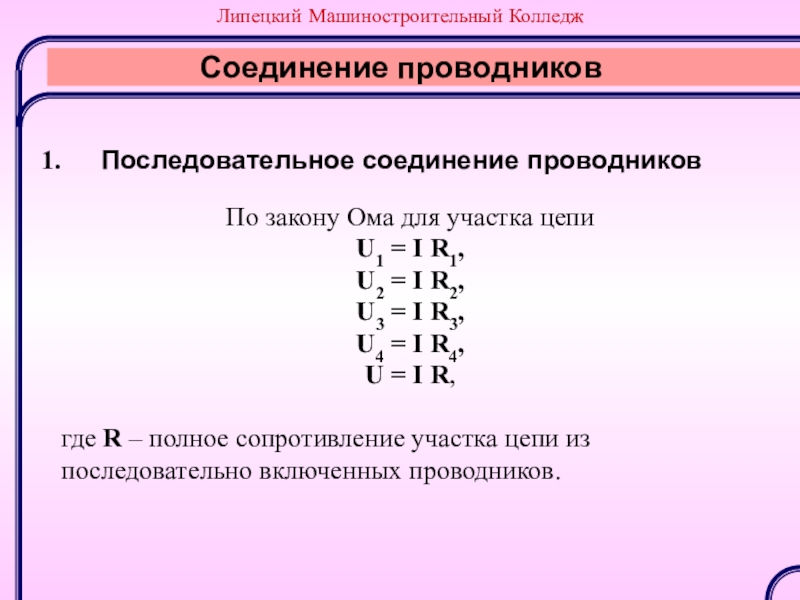

Слайд 5Соединение проводников
Последовательное соединение проводников
По закону Ома для участка цепи
U1 =
I R1,
U2 = I R2,
U3 = I R3,
U4 = I R4,
U = I R,
где R – полное сопротивление участка цепи из последовательно включенных проводников.
U2 = I R2,
U3 = I R3,
U4 = I R4,
U = I R,
где R – полное сопротивление участка цепи из последовательно включенных проводников.
Слайд 6Соединение проводников
Последовательное соединение проводников
U = I R, U1 = I
R1, U2 = I R2, U3 = I R3, U4 = I R4
U = U1 + U2 + U3 + U4
IR = IR1 + IR2 + IR3 + IR4
IR = I(R1 + R2 + R3 + R4)
R = R1 + R2 + R3 + R4
Слайд 7Соединение проводников
Последовательное соединение проводников
Сопротивление цепи при последовательном соединении равно сумме сопротивлений
на отдельных проводниках:
R = R1 + R2 + R3 + R4
R = R1 + R2 + R3 + R4

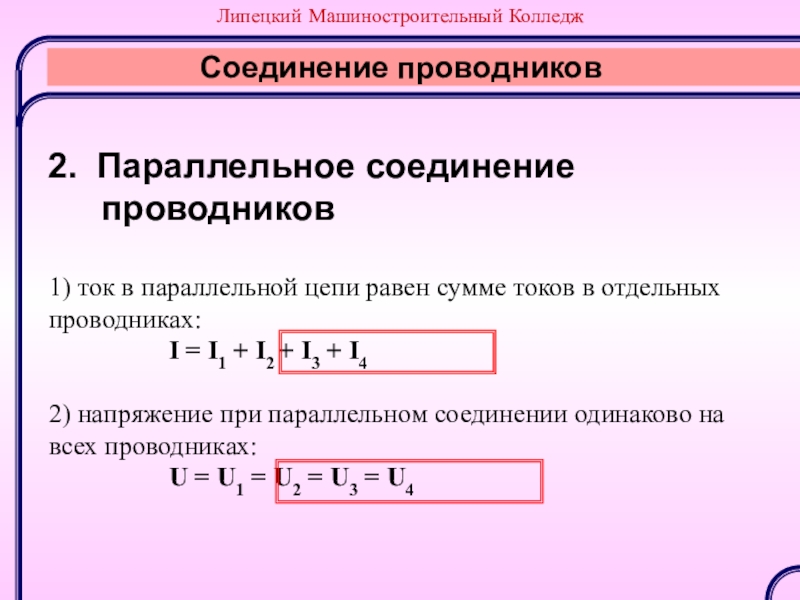

Слайд 9Соединение проводников

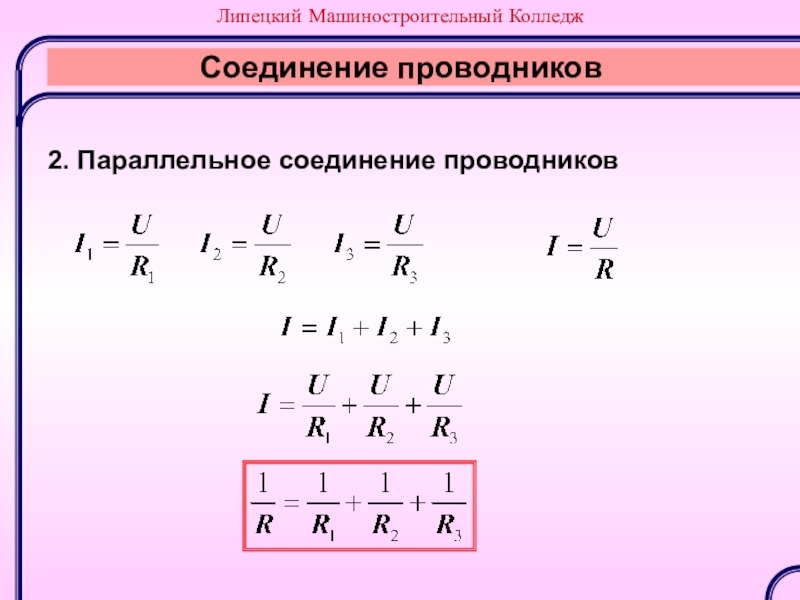

1) ток в параллельной цепи равен сумме токов в отдельных
проводниках:
I = I1 + I2 + I3 + I4
2) напряжение при параллельном соединении одинаково на всех проводниках:
U = U1 = U2 = U3 = U4
I = I1 + I2 + I3 + I4
2) напряжение при параллельном соединении одинаково на всех проводниках:
U = U1 = U2 = U3 = U4

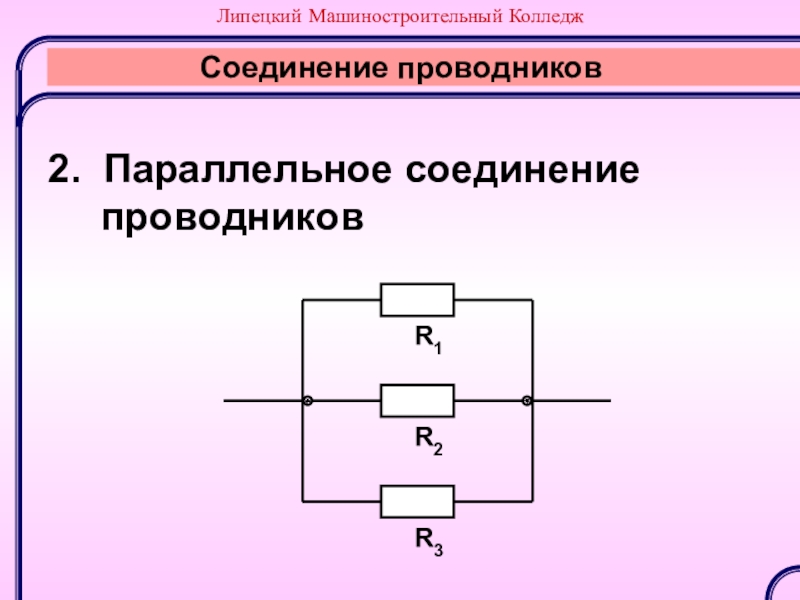

2. Параллельное соединение проводников
Слайд 10Соединение проводников
2. Параллельное соединение проводников

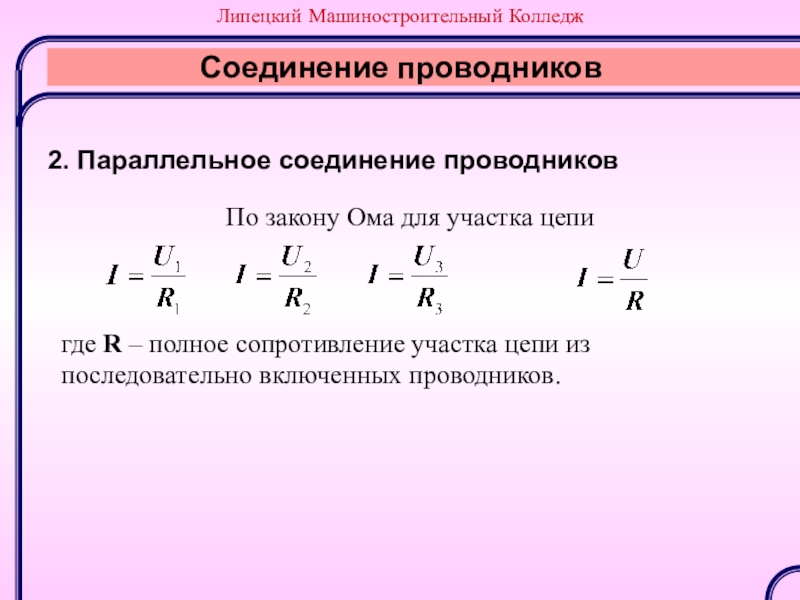

По закону Ома для участка цепи
где
R – полное сопротивление участка цепи из последовательно включенных проводников.
Слайд 12Соединение проводников
2. Параллельное соединение проводников

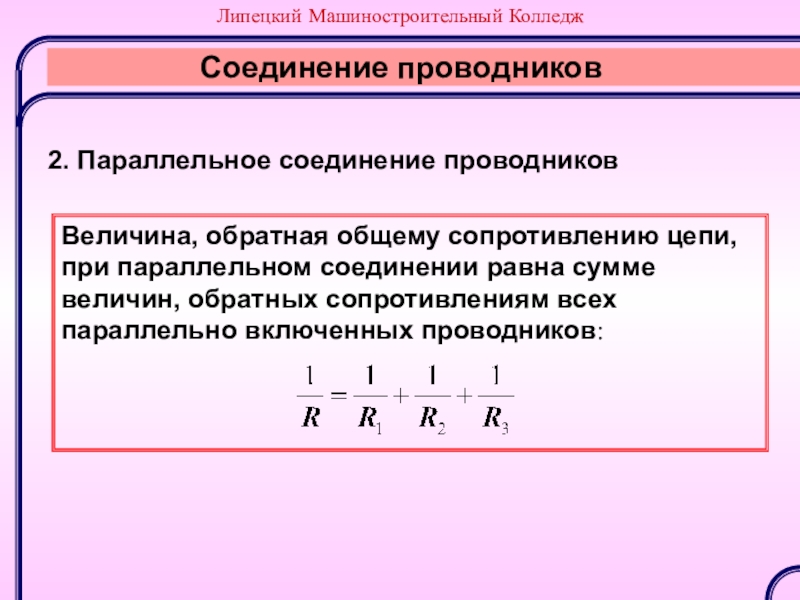

Величина, обратная общему сопротивлению цепи, при параллельном
соединении равна сумме величин, обратных сопротивлениям всех параллельно включенных проводников:
Слайд 13Соединение проводников

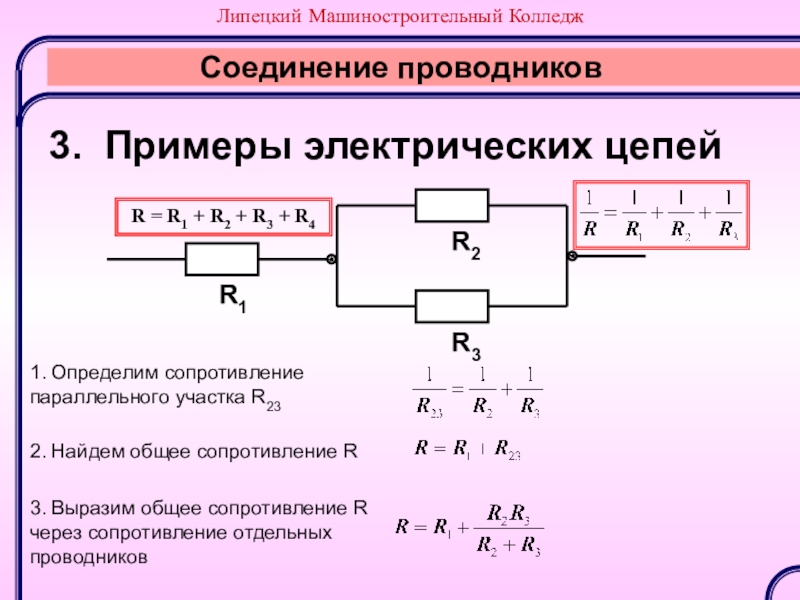

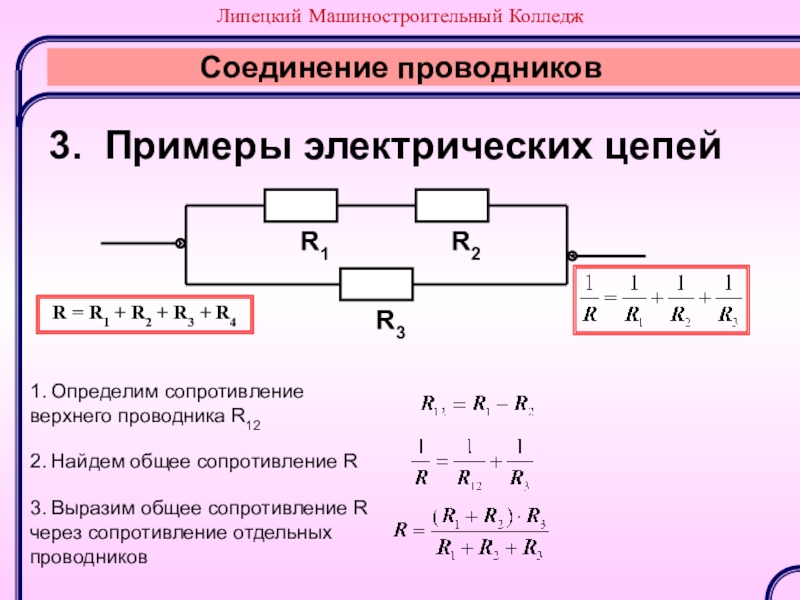

3. Примеры электрических цепей
R1
R2
R3
R = R1 + R2 + R3
+ R4
1. Определим сопротивление верхнего проводника R12
2. Найдем общее сопротивление R
3. Выразим общее сопротивление R через сопротивление отдельных проводников
Слайд 14Соединение проводников
3. Примеры электрических цепей
R1
R2
R3
R = R1 + R2 + R3
+ R4
1. Определим сопротивление параллельного участка R23
2. Найдем общее сопротивление R
3. Выразим общее сопротивление R через сопротивление отдельных проводников
