Последовательное соединение проводниковПоследовательное соединение – соединение при котором конец предыдущего проводника соединяется с началом только одного – последующего.

Слайд 1Соединение проводников
Физика 11 класс

Соединение проводников Физика 11 класс

Слайд 2Последовательное соединение проводников

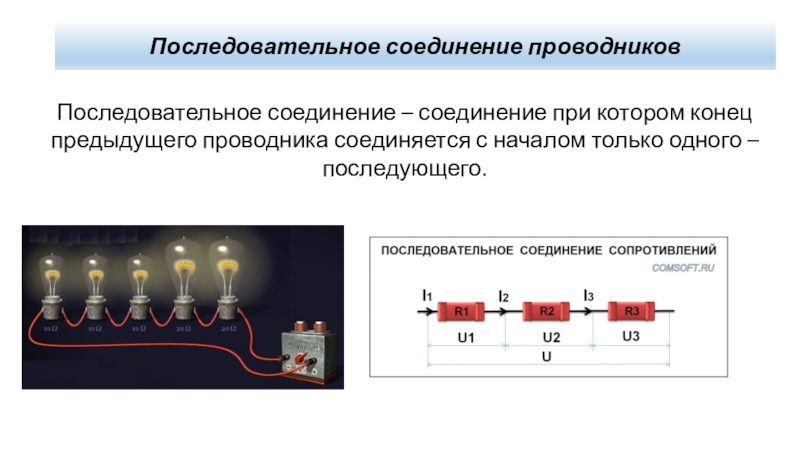

Последовательное соединение – соединение при котором конец предыдущего проводника

соединяется с началом только одного – последующего.
Последовательное соединение проводниковПоследовательное соединение – соединение при котором конец предыдущего проводника соединяется с началом только одного –

Слайд 3Последовательное соединение проводников

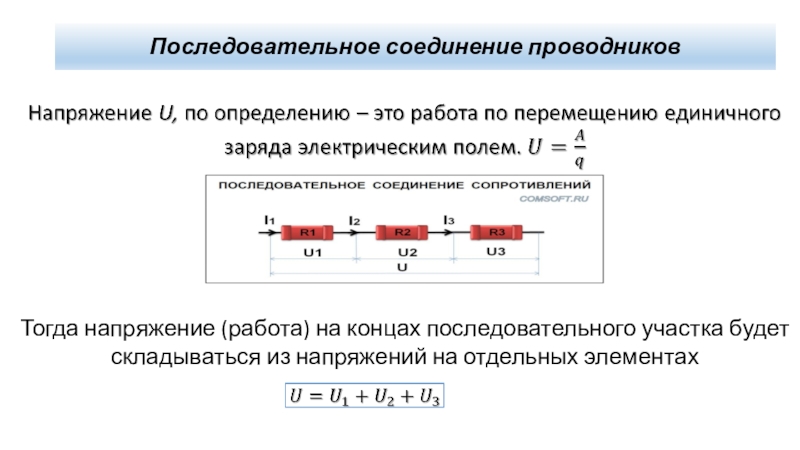

Тогда напряжение (работа) на концах последовательного участка будет складываться

из напряжений на отдельных элементах
Последовательное соединение проводниковТогда напряжение (работа) на концах последовательного участка будет складываться из напряжений на отдельных элементах

Слайд 4Последовательное соединение проводников

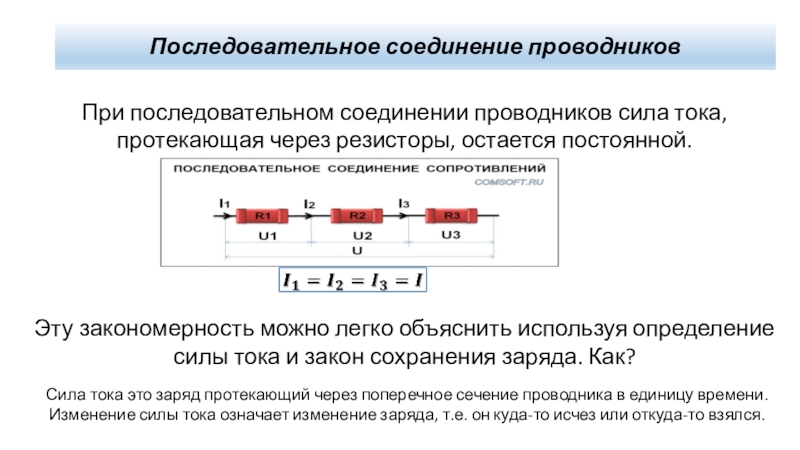

При последовательном соединении проводников сила тока, протекающая через резисторы,

остается постоянной.

Эту закономерность можно легко объяснить используя определение силы тока и закон сохранения заряда. Как?

Сила тока это заряд протекающий через поперечное сечение проводника в единицу времени. Изменение силы тока означает изменение заряда, т.е. он куда-то исчез или откуда-то взялся.

Последовательное соединение проводниковПри последовательном соединении проводников сила тока, протекающая через резисторы, остается постоянной.Эту закономерность можно легко объяснить

Слайд 5Последовательное соединение проводников
Сила тока на всех участках одинакова, поэтому на нее

можно сократить

При последовательном соединении резисторов, общее сопротивление цепи равно сумме их сопротивлений. Общее сопротивление увеличивается

Последовательное соединение проводниковСила тока на всех участках одинакова, поэтому на нее можно сократить При последовательном соединении резисторов,

Слайд 6Последовательное соединение проводников (частный случай)
Если все сопротивления последовательного соединения одинаковые то
где N

– количество резисторов, R0 – сопротивление одного

где N – количество резисторов, U0 – напряжение на одном из них

Последовательное соединение проводников (частный случай)Если все сопротивления последовательного соединения одинаковые тогде N – количество резисторов, R0 –

Слайд 7Параллельное соединение проводников
Параллельное соединение проводников – соединение, при котором проводники подключены

между одной и той же парой точек (узлами).

Узел

Параллельное соединение проводниковПараллельное соединение проводников – соединение, при котором проводники подключены между одной и той же парой

Слайд 8Параллельное соединение проводников

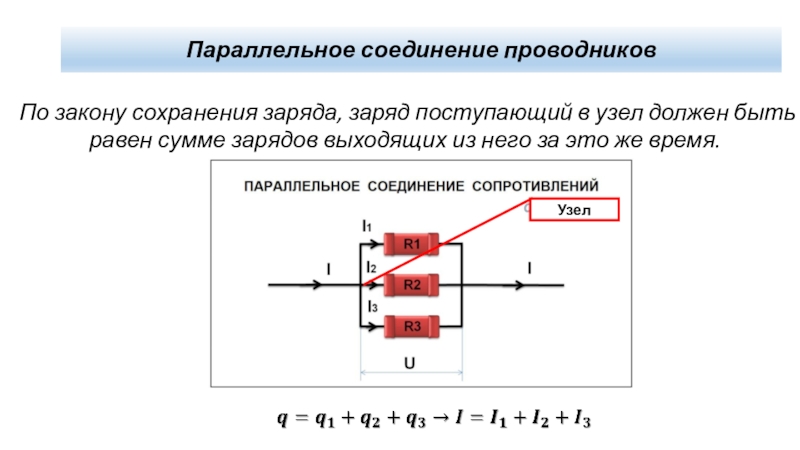

По закону сохранения заряда, заряд поступающий в узел должен

быть равен сумме зарядов выходящих из него за это же время.

Узел

Параллельное соединение проводниковПо закону сохранения заряда, заряд поступающий в узел должен быть равен сумме зарядов выходящих из

Слайд 9Параллельное соединение проводников

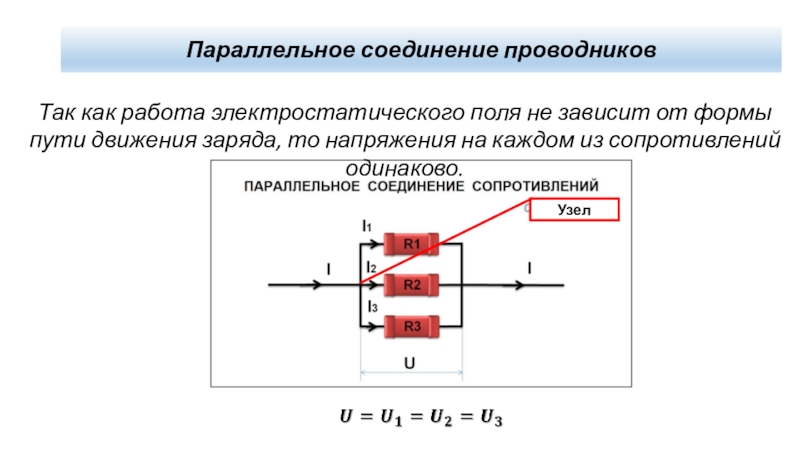

Так как работа электростатического поля не зависит от формы

пути движения заряда, то напряжения на каждом из сопротивлений одинаково.

Узел

Параллельное соединение проводниковТак как работа электростатического поля не зависит от формы пути движения заряда, то напряжения на

Слайд 10Параллельное соединение проводников

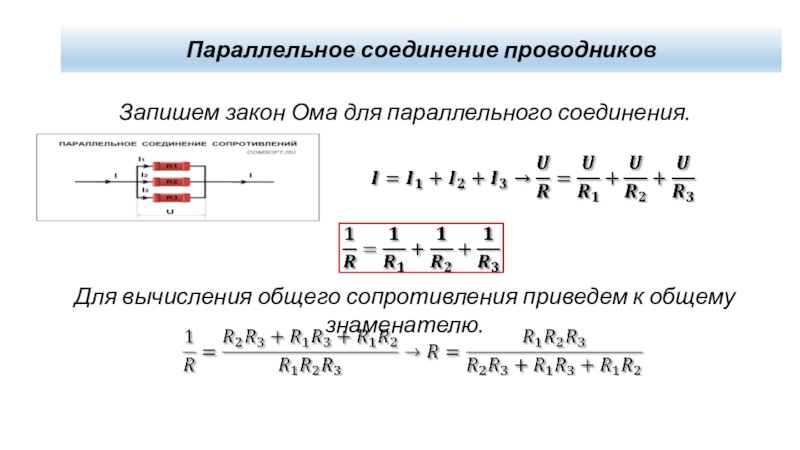

Запишем закон Ома для параллельного соединения.
Для вычисления общего сопротивления

приведем к общему знаменателю.
Параллельное соединение проводниковЗапишем закон Ома для параллельного соединения.Для вычисления общего сопротивления приведем к общему знаменателю.

Слайд 11Параллельное соединение проводников
Воспользуемся полученной формулой.
Важно: Общее сопротивление резисторов при параллельном соединении

меньше самого малого сопротивления цепи.
Параллельное соединение проводниковВоспользуемся полученной формулой.Важно: Общее сопротивление резисторов при параллельном соединении меньше самого малого сопротивления цепи.

Слайд 12Параллельное соединение проводников

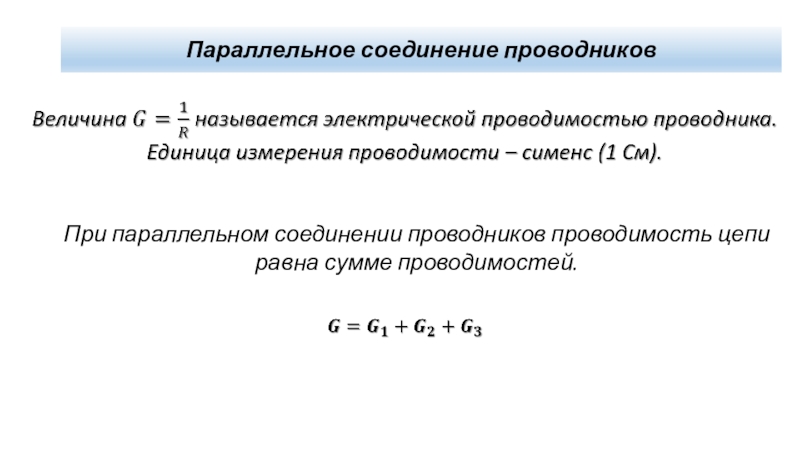

При параллельном соединении проводников проводимость цепи равна сумме проводимостей.

Параллельное соединение проводниковПри параллельном соединении проводников проводимость цепи равна сумме проводимостей.

Слайд 13Параллельное соединение проводников
Так как напряжение на каждом резисторе параллельной цепи одинаково,

то

Сила тока обратно пропорциональна величине сопротивления участка.
Другими словами через самое маленькое сопротивление идет самый большой ток!

Ток идет по пути наименьшего сопротивления.

Параллельное соединение проводниковТак как напряжение на каждом резисторе параллельной цепи одинаково, тоСила тока обратно пропорциональна величине сопротивления

Слайд 14Параллельное соединение проводников (частный случай)
Общее сопротивление N одинаковых сопротивлений соединенных параллельно в

N раз меньше каждого из них.

Если все сопротивления параллельного соединения одинаковые то

Параллельное соединение проводников (частный случай)Общее сопротивление N одинаковых сопротивлений соединенных параллельно в N раз меньше каждого из

Слайд 15Соединение проводников

Соединение проводников

Слайд 16Задачи

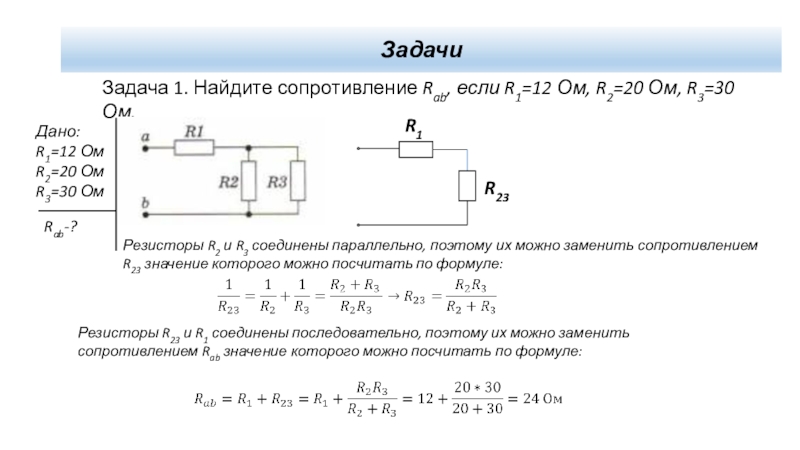

Задача 1. Найдите сопротивление Rab, если R1=12 Ом, R2=20 Ом, R3=30

Ом.

Дано:
R1=12 Ом
R2=20 Ом
R3=30 Ом

Rab-?

R1

R23

Резисторы R2 и R3 соединены параллельно, поэтому их можно заменить сопротивлением R23 значение которого можно посчитать по формуле:

Резисторы R23 и R1 соединены последовательно, поэтому их можно заменить сопротивлением Rab значение которого можно посчитать по формуле:

ЗадачиЗадача 1. Найдите сопротивление Rab, если R1=12 Ом, R2=20 Ом, R3=30 Ом.Дано:R1=12 ОмR2=20 ОмR3=30 ОмRab-?R1R23Резисторы R2 и

Слайд 17Задачи
Задача 2. Найдите сопротивление Rab, если R1=12 Ом, R2=18 Ом, R3=5

Ом R4=10 Ом.

Дано:
R1=12 Ом
R2=18 Ом
R3=5 Ом
R4=10 Ом


Rab-?

R1

Резисторы R3 и R4 соединены последовательно, поэтому их можно заменить сопротивлением R34 значение которого можно посчитать по формуле:

R2

R3

R4

Резисторы R1 и R2 соединены последовательно, поэтому их можно заменить сопротивлением R12 значение которого можно посчитать по формуле:

R12

R34

Из исходной схемы получаем следующую схему (эквивалентную)

ЗадачиЗадача 2. Найдите сопротивление Rab, если R1=12 Ом, R2=18 Ом, R3=5 Ом R4=10 Ом.Дано:R1=12 ОмR2=18 ОмR3=5 ОмR4=10

Слайд 18Задачи
Задача 3. Найдите сопротивление Rab, см рис.
Дано:
R1=R6 = 3 Ом
R2=R4 =

2 Ом
R3=8 Ом
R5= 6 Ом

Rab-?

R1

R2

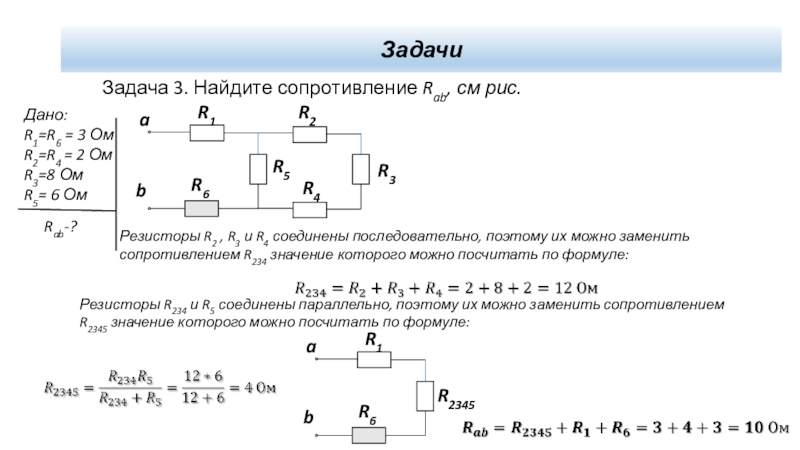

Резисторы R2 , R3 и R4 соединены последовательно, поэтому их можно заменить сопротивлением R234 значение которого можно посчитать по формуле:

Резисторы R234 и R5 соединены параллельно, поэтому их можно заменить сопротивлением R2345 значение которого можно посчитать по формуле:

R3

R4

R5

R6

a

b

R1

R2345

R6

a

b

ЗадачиЗадача 3. Найдите сопротивление Rab, см рис.Дано:R1=R6 = 3 ОмR2=R4 = 2 ОмR3=8 ОмR5= 6 ОмRab-?R1R2Резисторы R2

Слайд 19Задачи
Задача 4. Найдите сопротивление Rab, см рис.
Дано:
Rab-?
2R
R
2R
a
b
2R
2R
R
R
R
R
2R
2R
2R

ЗадачиЗадача 4. Найдите сопротивление Rab, см рис.Дано:Rab-?2RR2Rab2R2RRRRR2R2R2R

Слайд 20Задачи
Задача 4. Найдите сопротивление Rab, см рис.
Дано:
Rab-?
2R
R
2R
a
b
2R
2R
R
R
R
R
2R
2R
2R

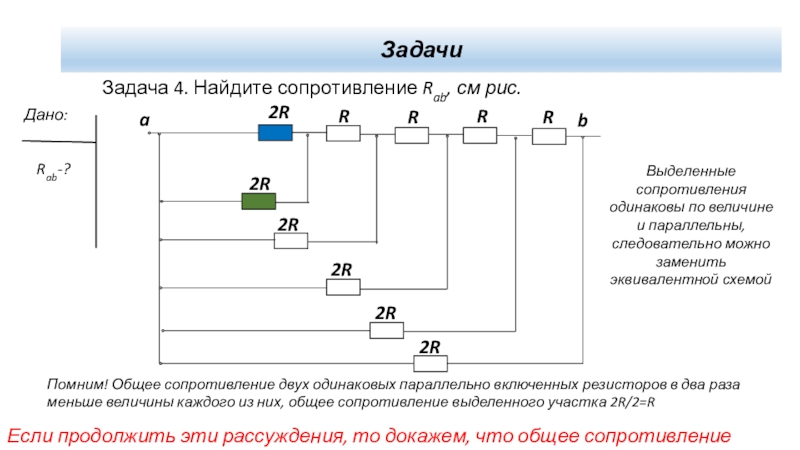

Выделенные сопротивления одинаковы по величине

и параллельны, следовательно можно заменить эквивалентной схемой

Помним! Общее сопротивление двух одинаковых параллельно включенных резисторов в два раза меньше величины каждого из них, общее сопротивление выделенного участка 2R/2=R

ЗадачиЗадача 4. Найдите сопротивление Rab, см рис.Дано:Rab-?2RR2Rab2R2RRRRR2R2R2RВыделенные сопротивления одинаковы по величине и параллельны, следовательно можно заменить эквивалентной

Слайд 21Задачи
Задача 4. Найдите сопротивление Rab, см рис.
Дано:
Rab-?
R
R
a
b
2R
2R
R
R
R
R
2R
2R
2R
Выделенные сопротивления одинаковы по величине

и последовательны, следовательно можно заменить эквивалентной схемой

Помним! Общее сопротивление двух одинаковых последовательно включенных резисторов в два раза больше величины каждого из них, общее сопротивление выделенного участка R+R=2R

ЗадачиЗадача 4. Найдите сопротивление Rab, см рис.Дано:Rab-?RRab2R2RRRRR2R2R2RВыделенные сопротивления одинаковы по величине и последовательны, следовательно можно заменить эквивалентной

Слайд 22Задачи
Задача 4. Найдите сопротивление Rab, см рис.
Дано:
Rab-?
2R
a
b
2R
2R
R
R
R
R
2R
2R
2R
Выделенные сопротивления одинаковы по величине

и параллельны, следовательно можно заменить эквивалентной схемой

Помним! Общее сопротивление двух одинаковых параллельно включенных резисторов в два раза меньше величины каждого из них, общее сопротивление выделенного участка 2R/2=R

Если продолжить эти рассуждения, то докажем, что общее сопротивление участка = R

ЗадачиЗадача 4. Найдите сопротивление Rab, см рис.Дано:Rab-?2Rab2R2RRRRR2R2R2RВыделенные сопротивления одинаковы по величине и параллельны, следовательно можно заменить эквивалентной

Слайд 23Задачи
Задача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3

А. Найдите разность потенциалов и силу тока, протекающего через сопротивления 6 Ом и 8 Ом.

Дано:
R1=R6 = 3 Ом
R2=R4 = 2 Ом
R3=8 Ом
R5= 6 Ом

Rab-?

R1

R2

Резисторы R2 , R3 и R4 соединены последовательно, поэтому их можно заменить сопротивлением R234 значение которого можно посчитать по формуле:

Резисторы R234 и R5 соединены параллельно, поэтому их можно заменить сопротивлением R2345 значение которого можно посчитать по формуле:

R3

R4

R5

R6

a

b

R1

R2345

R6

a

b

c

d

Напомним решение задачи 3

ЗадачиЗадача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3 А. Найдите разность потенциалов и силу

Слайд 24Задачи
Задача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3

А. Найдите разность потенциалов и силу тока, протекающего через сопротивления 6 Ом и 8 Ом.

Дано:
R1=R6 = 3 Ом
R2=R4 = 2 Ом
R3=8 Ом
R5= 6 Ом

Rab-?

R1

R2

Общее сопротивление участка ab 10 Ом.

Все резисторы эквивалентной цепи последовательны, т.е. сила тока одинакова и равна I=3 А

R3

R4

R5

R6

a

b

R1

R2345

R6

a

b

c

d

Продолжение

По закону Ома

c

d

ЗадачиЗадача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3 А. Найдите разность потенциалов и силу

Слайд 25Задачи
Задача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3

А. Найдите разность потенциалов и силу тока, протекающего через сопротивления 6 Ом и 8 Ом.

Дано:
R1=R6 = 3 Ом
R2=R4 = 2 Ом
R3=8 Ом
R5= 6 Ом

Rab-?

R1

R2

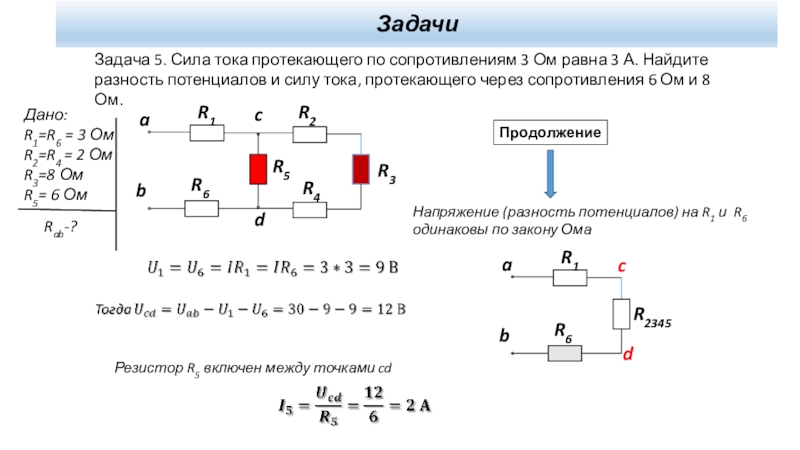

Напряжение (разность потенциалов) на R1 и R6 одинаковы по закону Ома

Резистор R5 включен между точками cd

R3

R4

R5

R6

a

b

R1

R2345

R6

a

b

c

d

Продолжение

c

d

ЗадачиЗадача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3 А. Найдите разность потенциалов и силу

Слайд 26Задачи
Задача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3

А. Найдите разность потенциалов и силу тока, протекающего через сопротивления 6 Ом и 8 Ом.

Дано:
R1=R6 = 3 Ом
R2=R4 = 2 Ом
R3=8 Ом
R5= 6 Ом

Rab-?

R1

R2

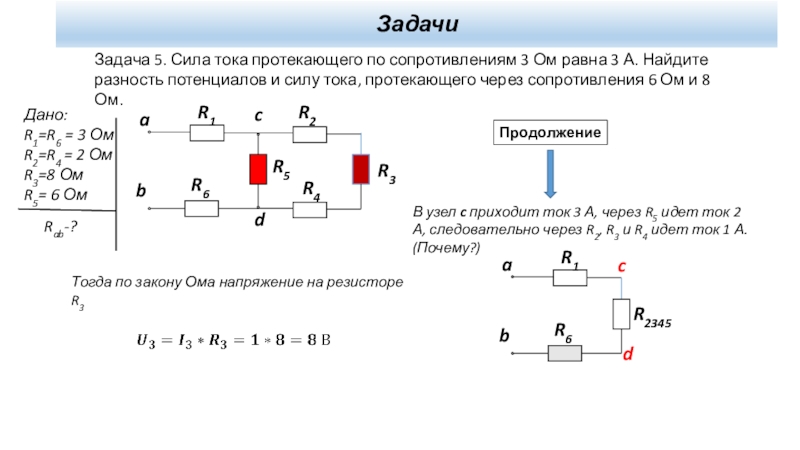

В узел c приходит ток 3 А, через R5 идет ток 2 А, следовательно через R2, R3 и R4 идет ток 1 А. (Почему?)

R3

R4

R5

R6

a

b

R1

R2345

R6

a

b

c

d

Продолжение

c

d

Тогда по закону Ома напряжение на резисторе R3

ЗадачиЗадача 5. Сила тока протекающего по сопротивлениям 3 Ом равна 3 А. Найдите разность потенциалов и силу
