Презентация, доклад по физике на тему Соединение проводников 8 класс
Содержание
- 1. Презентация по физике на тему Соединение проводников 8 класс
- 2. Виды соединений проводников:ПоследовательноеПараллельное
- 3. Последовательное соединение- Соединение при котором потребители включаются
- 4. Параллельное соединение-соединение при котором потребители включаются в
- 5. Этапы решение задач на расчет общего сопротивления

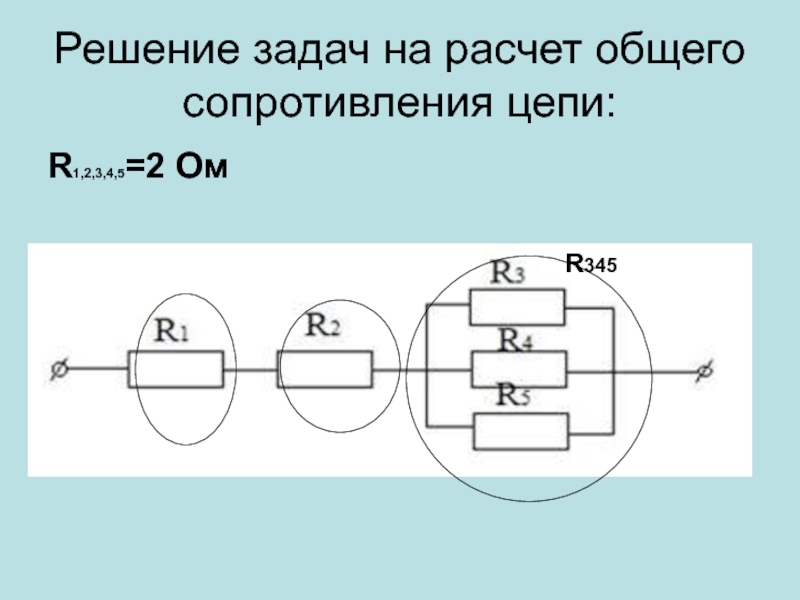

- 6. Решение задач на расчет общего сопротивления цепи:R1,2,3,4,5=2 ОмR345

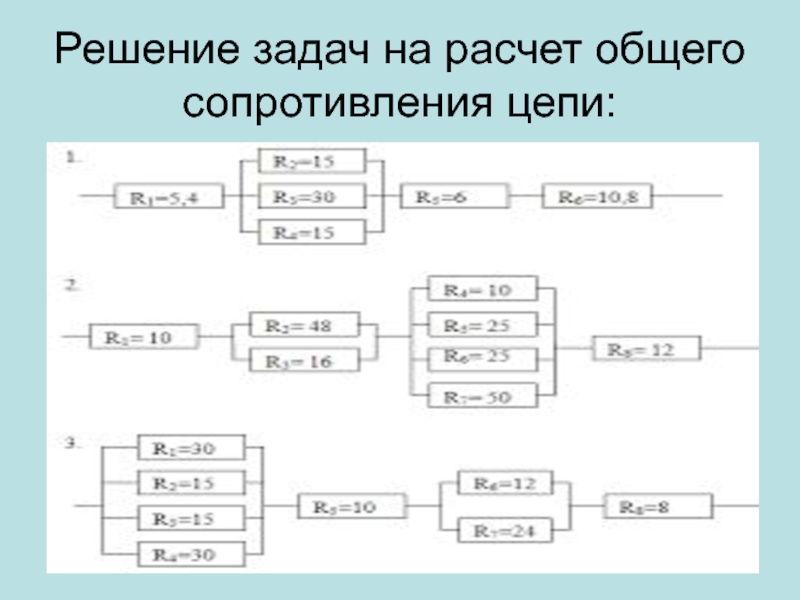

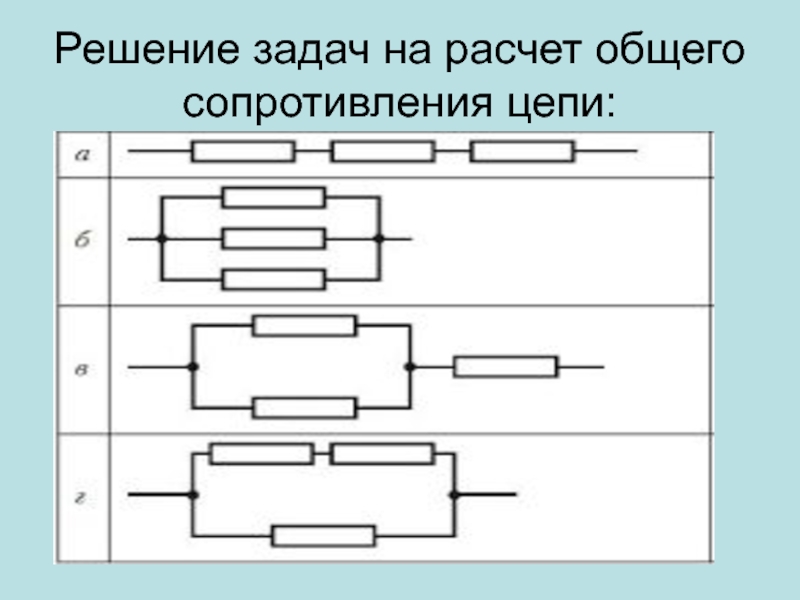

- 7. Решение задач на расчет общего сопротивления цепи:
- 8. Решение задач на расчет общего сопротивления цепи:
- 9. Спасибо за внимание

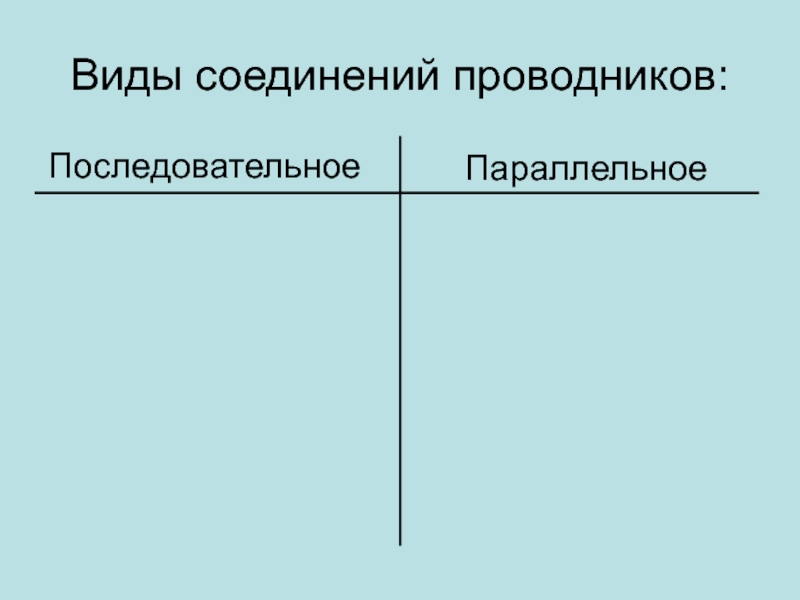

Виды соединений проводников:ПоследовательноеПараллельное
Слайд 1Работу выполнила учитель физики первой категории МБОУ «ОСОШ№3» г. Очер Пермский
край
Бавкун Татьяна Николаевна
Бавкун Татьяна Николаевна
Слайд 3

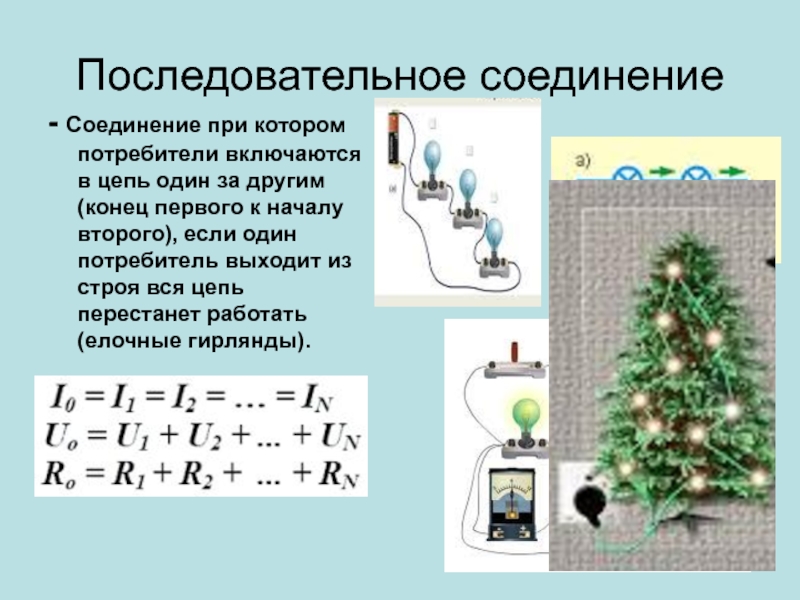

Последовательное соединение
- Соединение при котором потребители включаются в цепь один за
другим (конец первого к началу второго), если один потребитель выходит из строя вся цепь перестанет работать (елочные гирлянды).

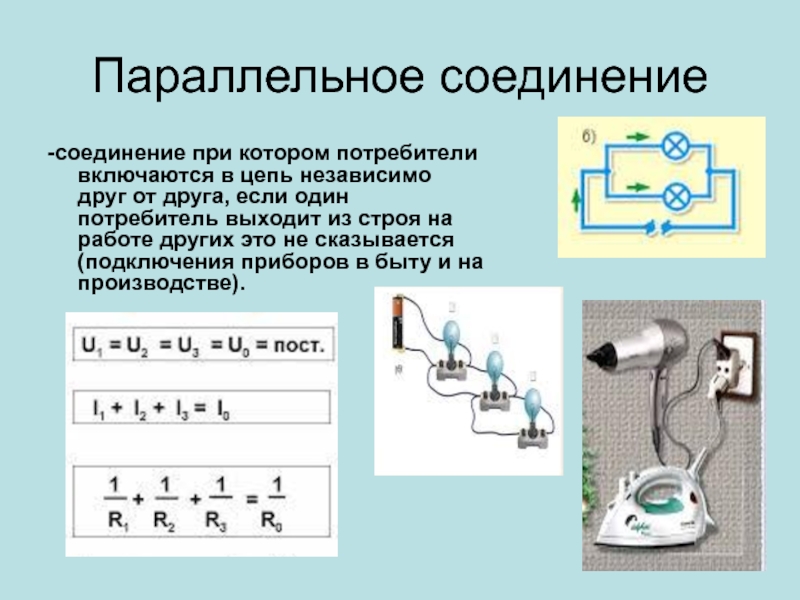

Слайд 4Параллельное соединение
-соединение при котором потребители включаются в цепь независимо друг от
друга, если один потребитель выходит из строя на работе других это не сказывается (подключения приборов в быту и на производстве).

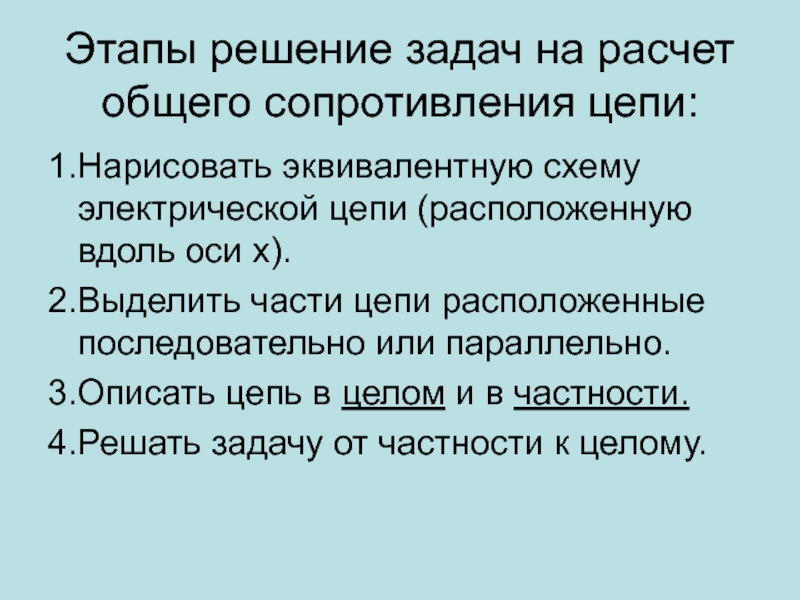

Слайд 5Этапы решение задач на расчет общего сопротивления цепи:
1.Нарисовать эквивалентную схему электрической
цепи (расположенную вдоль оси х).
2.Выделить части цепи расположенные последовательно или параллельно.
3.Описать цепь в целом и в частности.
4.Решать задачу от частности к целому.
2.Выделить части цепи расположенные последовательно или параллельно.
3.Описать цепь в целом и в частности.
4.Решать задачу от частности к целому.
