Презентация, доклад по физике на тему Резисторы (8 класс)
Содержание
- 1. Презентация по физике на тему Резисторы (8 класс)
- 2. Что такое резистор? Резистором (от лат. Resisto –
- 3. Основные характеристики резистораНоминальное сопротивление R — это электрическое

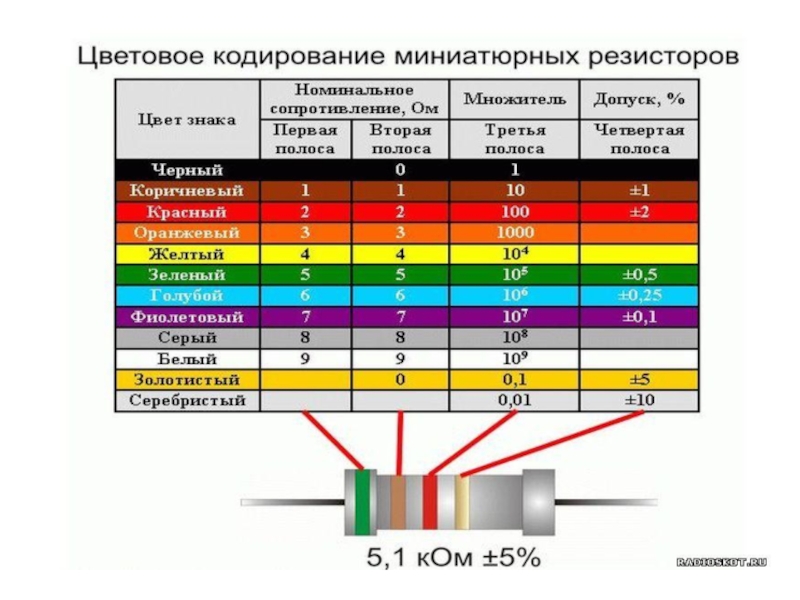

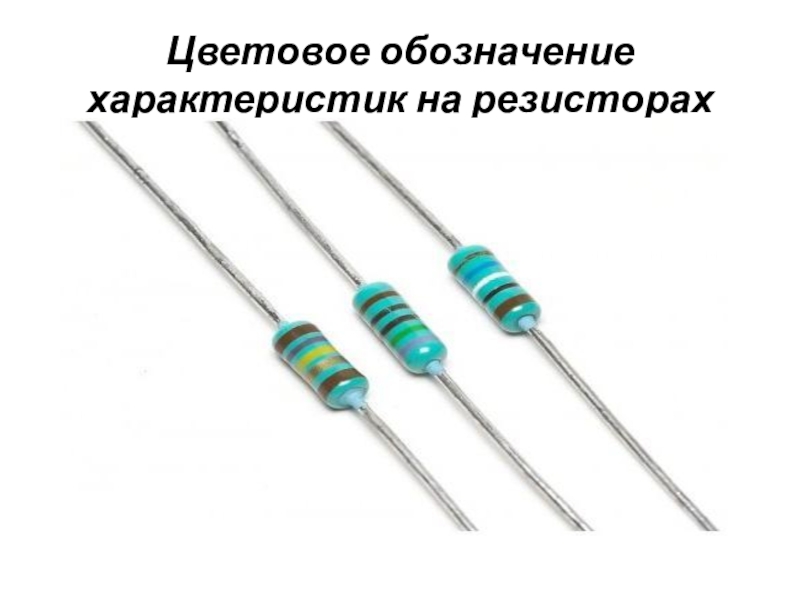

- 4. Цветовое обозначение характеристик на резисторах
- 5. Слайд 5
- 6. Лабораторная работа № 1 «Лампа»Цель работы: собрать

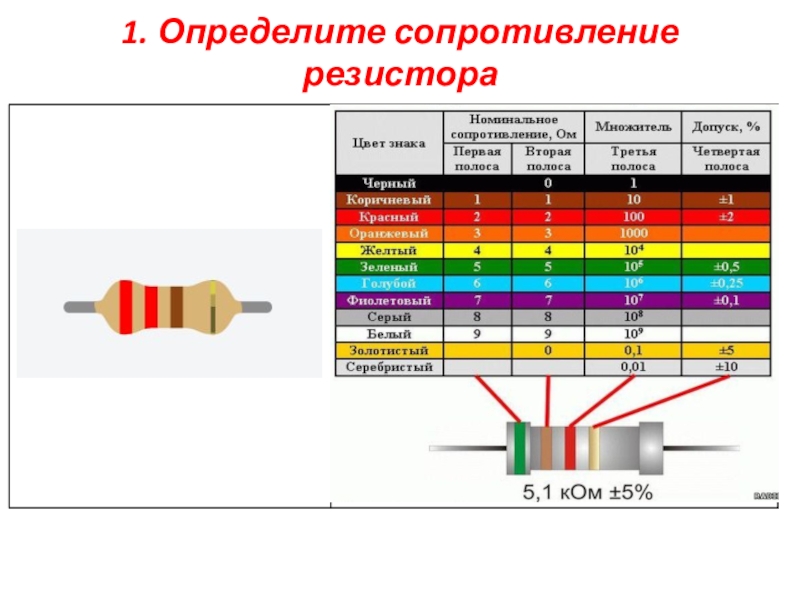

- 7. 1. Определите сопротивление резистора

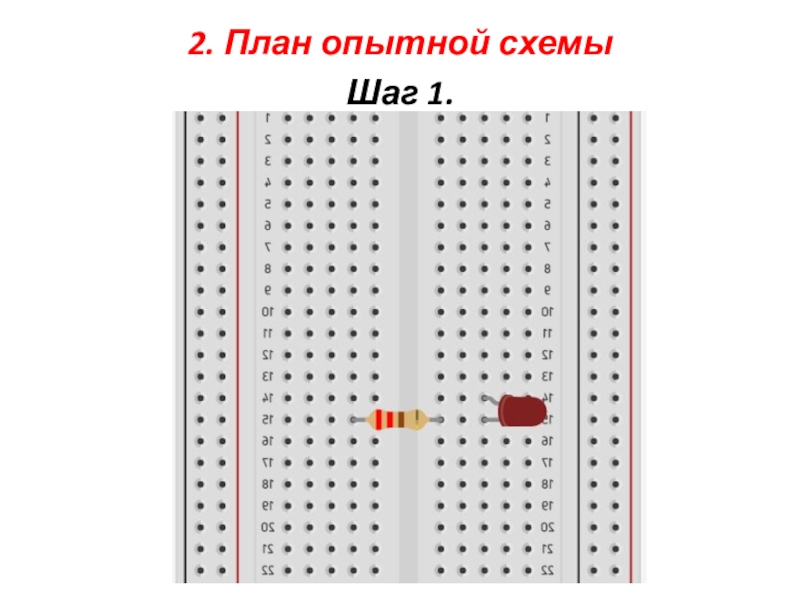

- 8. 2. План опытной схемыШаг 1.

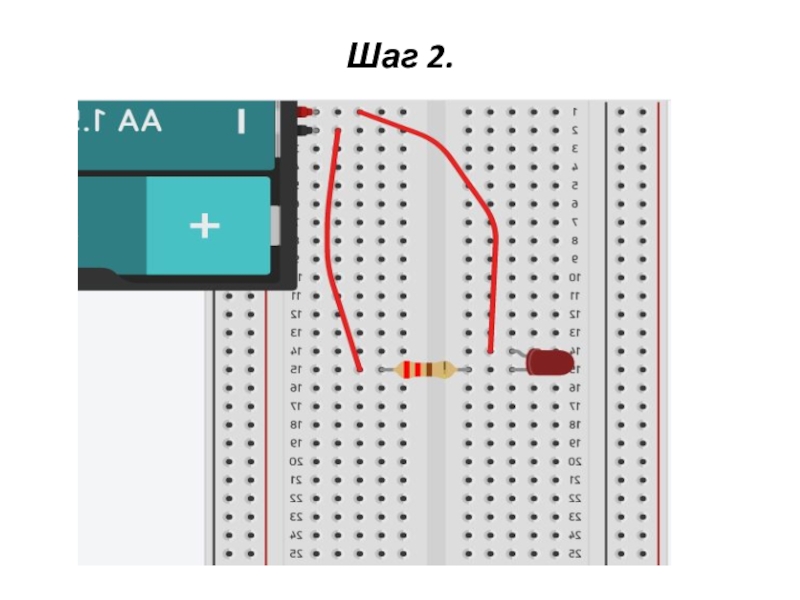

- 9. Шаг 2.
- 10. 3. Начертите схему электрической цепи «Лампа»
Что такое резистор? Резистором (от лат. Resisto – сопротивляюсь) называют выпускаемую промышленностью деталь, обеспечивающую заданное (номинальное) электрическое сопротивление цепи.Обозначение на схемах электрических цепей:

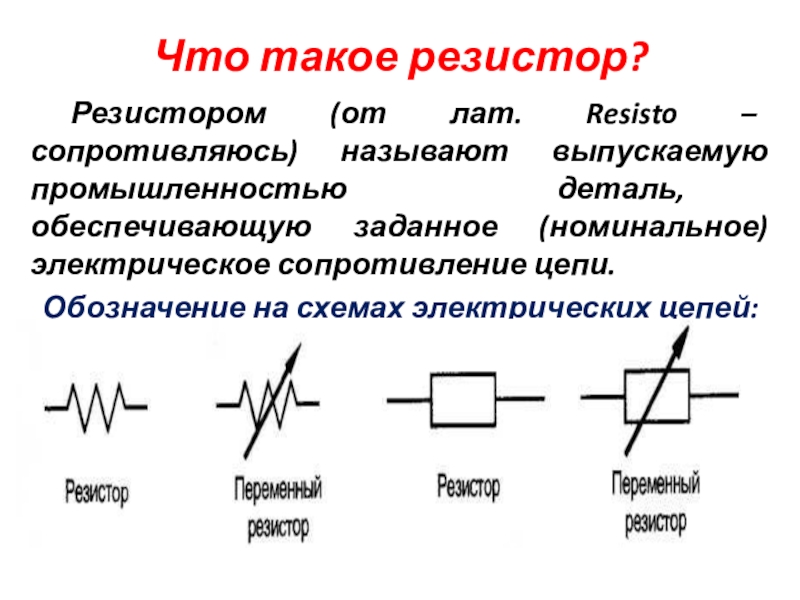

Слайд 2Что такое резистор?
Резистором (от лат. Resisto – сопротивляюсь) называют выпускаемую промышленностью
деталь, обеспечивающую заданное (номинальное) электрическое сопротивление цепи.
Обозначение на схемах электрических цепей:
Обозначение на схемах электрических цепей:
Слайд 3Основные характеристики резистора
Номинальное сопротивление R — это электрическое сопротивление, значение которого обозначено
на резисторе или указано в сопроводительной документации.
Номинальная мощность рассеяния P — это наибольшая мощность, которую резистор может рассеивать в течение гарантированного срока службы (наработка) при сохранении параметров в установленных пределах. Значение Р зависит от конструкции резистора, физических свойств материалов и температуры окружающей среды.
Номинальная мощность рассеяния P — это наибольшая мощность, которую резистор может рассеивать в течение гарантированного срока службы (наработка) при сохранении параметров в установленных пределах. Значение Р зависит от конструкции резистора, физических свойств материалов и температуры окружающей среды.

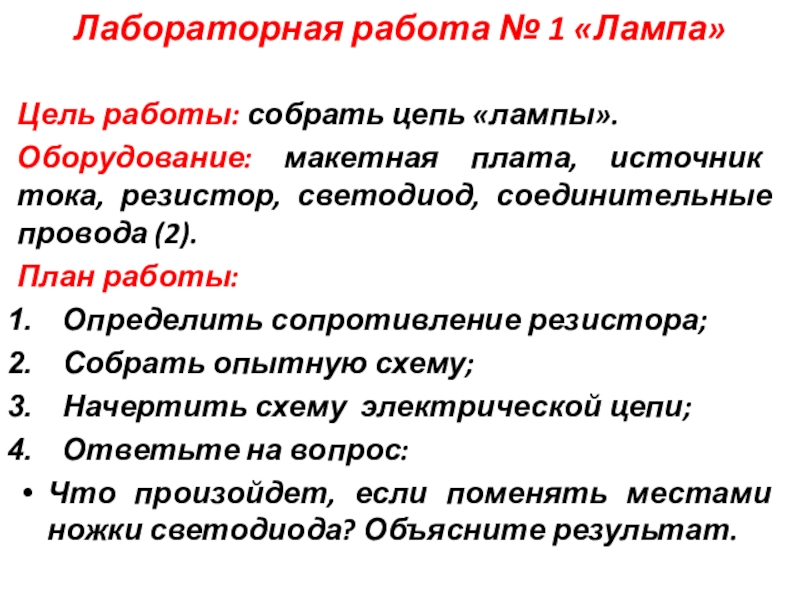

Слайд 6Лабораторная работа № 1 «Лампа»
Цель работы: собрать цепь «лампы».
Оборудование: макетная
плата, источник тока, резистор, светодиод, соединительные провода (2).
План работы:
Определить сопротивление резистора;
Собрать опытную схему;
Начертить схему электрической цепи;
Ответьте на вопрос:
Что произойдет, если поменять местами ножки светодиода? Объясните результат.
План работы:
Определить сопротивление резистора;
Собрать опытную схему;
Начертить схему электрической цепи;
Ответьте на вопрос:
Что произойдет, если поменять местами ножки светодиода? Объясните результат.
