Слайд 1Решение задач
Закон Джоуля-Ленца

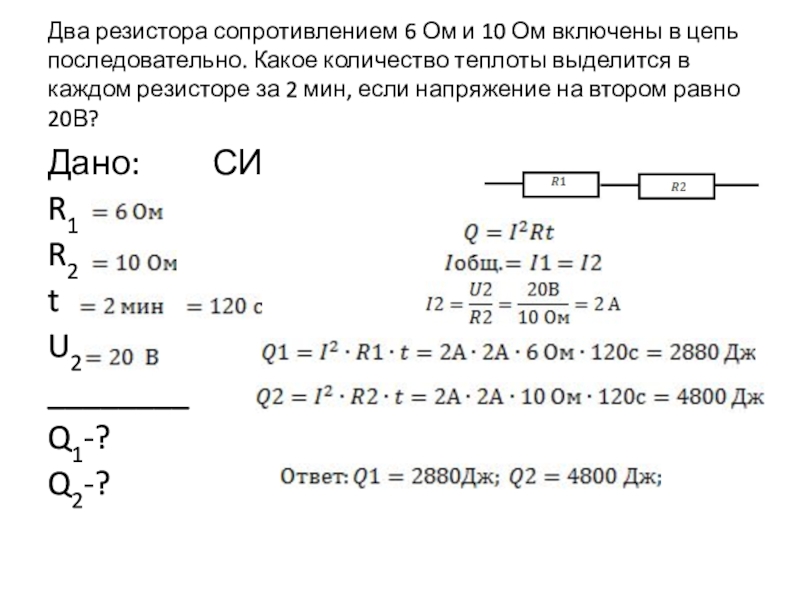

Слайд 2Два резистора сопротивлением 6 Ом и 10 Ом включены в цепь

последовательно. Какое количество теплоты выделится в каждом резисторе за 2 мин, если напряжение на втором равно 20В?

Дано: СИ
R1
R2
t
U2
________
Q1-?
Q2-?

Два резистора сопротивлением 6 Ом и 10 Ом включены в цепь последовательно. Какое количество теплоты выделится в

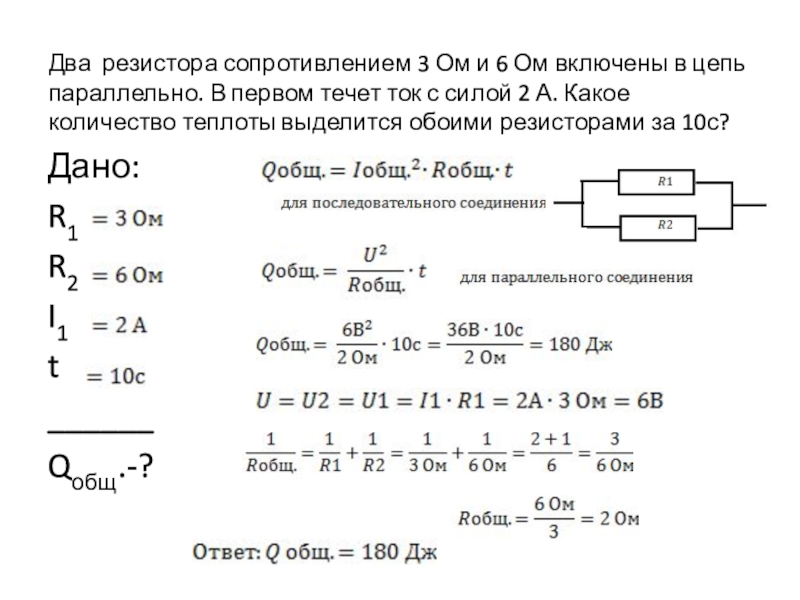

Слайд 3Два резистора сопротивлением 3 Ом и 6 Ом включены в цепь

параллельно. В первом течет ток с силой 2 А. Какое количество теплоты выделится обоими резисторами за 10с?

Дано:
R1
R2
I1
t
______
Qобщ.-?

Два резистора сопротивлением 3 Ом и 6 Ом включены в цепь параллельно. В первом течет ток с

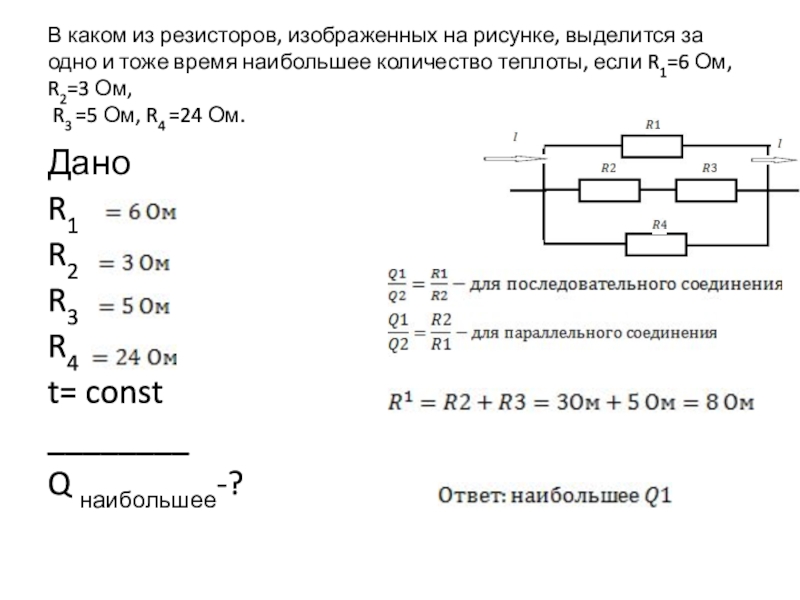

Слайд 4В каком из резисторов, изображенных на рисунке, выделится за одно и

тоже время наибольшее количество теплоты, если R1=6 Ом, R2=3 Ом, R3 =5 Ом, R4 =24 Ом.

Дано
R1
R2
R3
R4
t= const
________
Q наибольшее-?

В каком из резисторов, изображенных на рисунке, выделится за одно и тоже время наибольшее количество теплоты, если

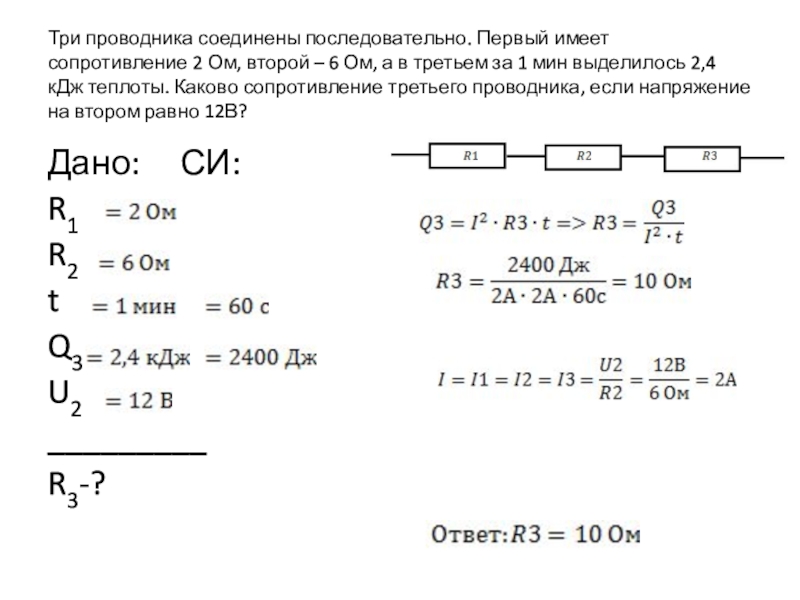

Слайд 5Три проводника соединены последовательно. Первый имеет сопротивление 2 Ом, второй –

6 Ом, а в третьем за 1 мин выделилось 2,4 кДж теплоты. Каково сопротивление третьего проводника, если напряжение на втором равно 12В?

Дано: СИ:
R1
R2
t
Q3
U2
_________
R3-?

Три проводника соединены последовательно. Первый имеет сопротивление 2 Ом, второй – 6 Ом, а в третьем за

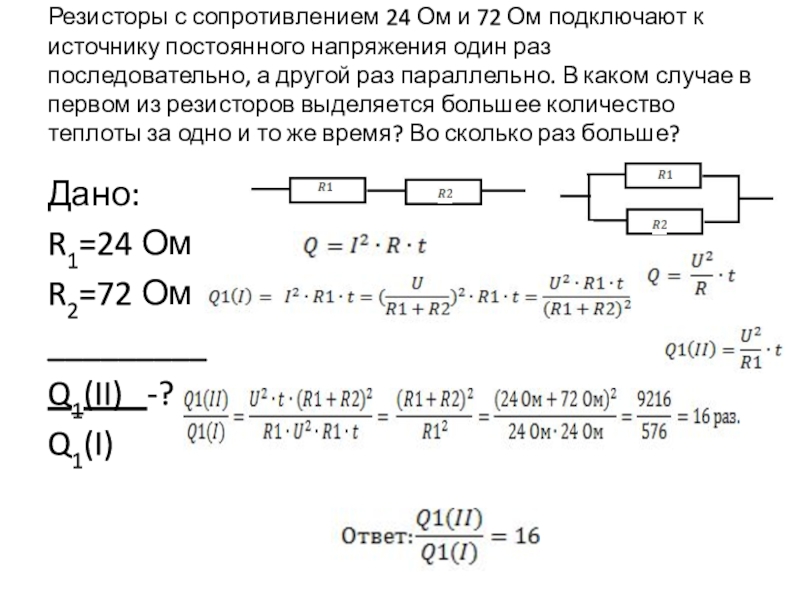

Слайд 6Резисторы с сопротивлением 24 Ом и 72 Ом подключают к источнику

постоянного напряжения один раз последовательно, а другой раз параллельно. В каком случае в первом из резисторов выделяется большее количество теплоты за одно и то же время? Во сколько раз больше?

Дано:
R1=24 Ом
R2=72 Ом
_________
Q1(II) -?
Q1(I)
