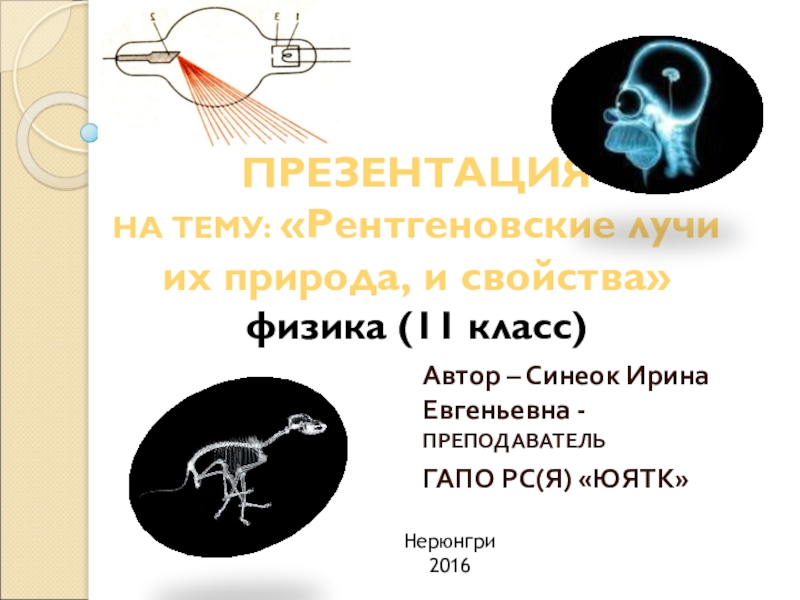

Презентация, доклад по Физике на тему Рентгеновские лучи, их свойства (11класс)

Синеок Ирина Евгеньевна - ПРЕПОДАВАТЕЛЬ
ГАПО РС(Я) «ЮЯТК»

Нерюнгри
2016

волн  между ультрафиолетовымэнергия фотонов которых лежит на шкале электромагнитных волн  между ультрафиолетовым излучением и гамма-излучением, что соответствует длинам волн от 10−2 до 102 Å (от 10−12 до 10−8 м)

Рентген умел наблюдать, умел замечать новое там, где многие ученые до него не обнаруживали ничего примечательного. Этот особый дар помог ему сделать замечательное открытие.
     В конце XIX века всеобщее внимание физиков привлек газовый разряд при малом давлении. При этих условиях в газоразрядной трубке создавались потоки очень быстрых электронов. В то время их называли катодными лучами. Природа этих лучей еще не была с достоверностью установлена. Известно было лишь, что эти лучи берут начало на катоде трубки.
     Занявшись исследованием катодных лучей, Рентген скоро заметил, что фотопластинка вблизи разрядной трубки оказывалась засвеченной даже в том случае, когда она была завернута в черную бумагу. После этого ему удалось наблюдать еще одно очень поразившее его явление. Бумажный экран, смоченный раствором быстрых электронов) сталкивались со стеклянной стплатино-синеродистого бария, начинал светиться, если им обертывалась разрядная трубка. Причем когда Рентген держал руку между трубкой и экраном, то на экране были видны темные тени костей на фоне более светлых очертаний всей кисти руки.


 Ученый понял, что при работе разрядной трубки возникает какое-то неизвестное ранее сильно проникающее излучение. Он назвал его Х-лучами. Впоследствии за этим излучением прочно укрепился термин «рентгеновские лучи».
     Рентген обнаружил, что новое излучение появлялось в том месте, где катодные лучи (потоки енкой трубки. В этом месте стекло светилось зеленоватым светом.

Вильгельм Рентген

трубок (Крукса). Он вдруг заметил, что некоторые находившиеся рядом кристаллы ярко засветились.
Так как Рентген знал,
что лучи, открытые раньше не могли проникнуть через стекло, чтобы произвести этот эффект, он предположил, что это должен быть новый вид лучей, которые он назвал .Х лучами, подчеркнув этим необычность их свойств.

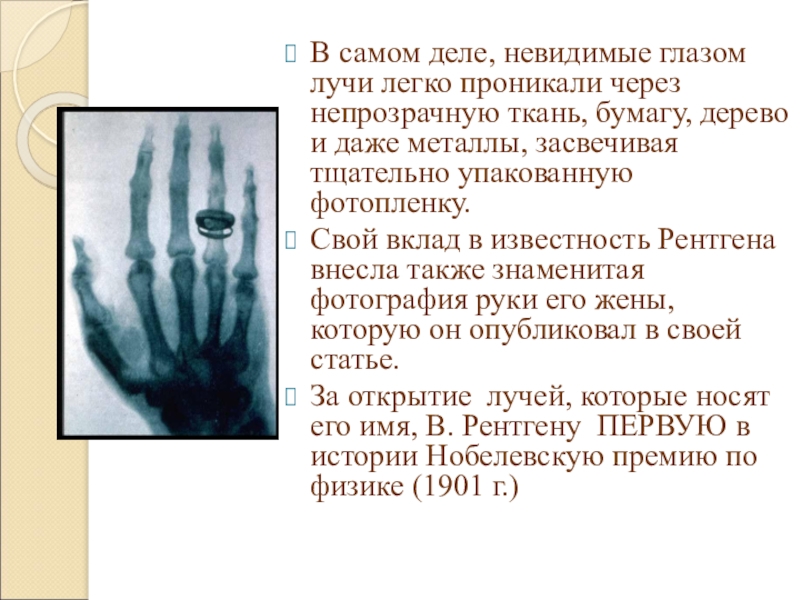

бумагу, дерево и даже металлы, засвечивая тщательно упакованную фотопленку.
Свой вклад в известность Рентгена внесла также знаменитая фотография руки его жены, которую он опубликовал в своей статье.
За открытие лучей, которые носят его имя, В. Рентгену ПЕРВУЮ в истории Нобелевскую премию по физике (1901 г.)

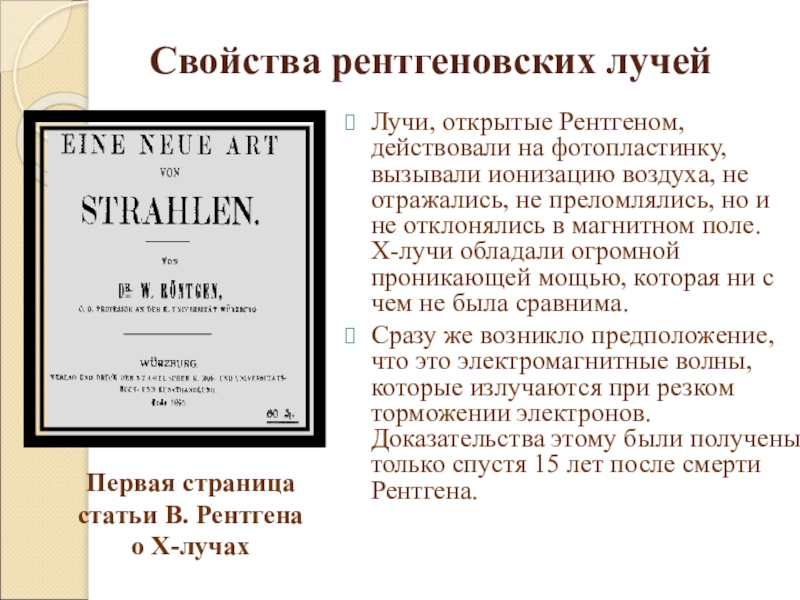

не отражались, не преломлялись, но и не отклонялись в магнитном поле. X-лучи обладали огромной проникающей мощью, которая ни с чем не была сравнима.
Сразу же возникло предположение, что это электромагнитные волны, которые излучаются при резком торможении электронов. Доказательства этому были получены только спустя 15 лет после смерти Рентгена.

Первая страница статьи В. Рентгена о Х-лучах

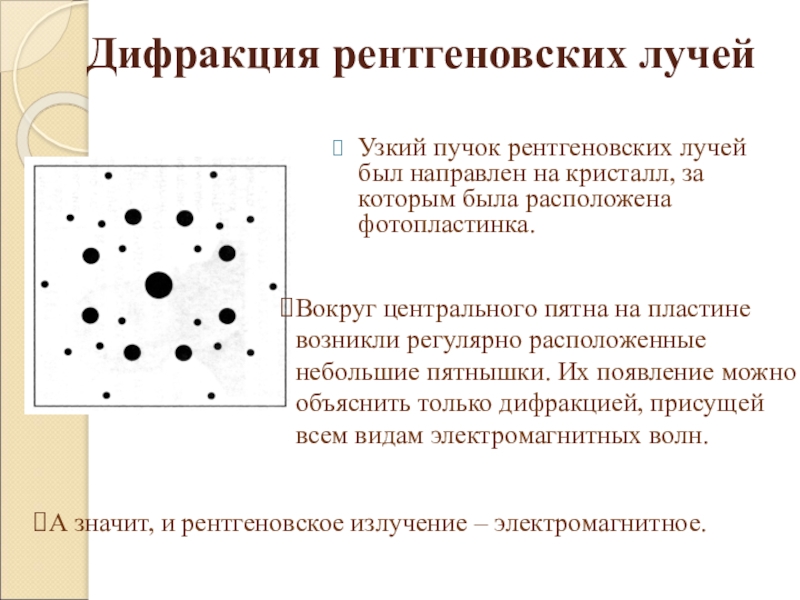

которым была расположена фотопластинка.

Вокруг центрального пятна на пластине возникли регулярно расположенные небольшие пятнышки. Их появление можно объяснить только дифракцией, присущей всем видам электромагнитных волн.

А значит, и рентгеновское излучение – электромагнитное.

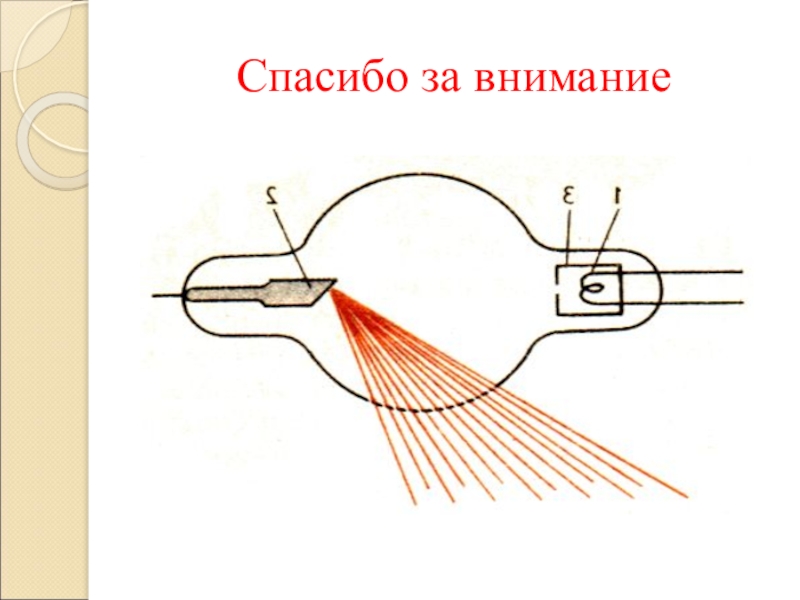

из стеклянного баллона с впаянными электродами - катодом и анодом
Электроны, испускаемые катодом, ускоряются сильным электрическим полем в пространстве между электродами и бомбардируют анод. При ударе электронов об анод их кинетическая энергия частично преобразуется в энергию рентгеновского излучения.

анод, С - теплоотвод, Uh – напряжение накала катода, Ua - ускоряющее напряжение, Win - впуск водяного охлаждения, Wout - выпуск водяного охлаждения

(б) и медицинской (в) рентгено-диагностики

Химии Биологии
Дефектоскопия

организмы и может быть причиной лучевой болезни и рака. По причине этого при работе с рентгеновским излучением необходимо соблюдать меры защиты. К возникновению рака ведёт повреждение наследственной информации ДНК. Считается, что поражение прямо пропорционально поглощённой дозе излучения. Рентгеновское излучение является мутагенным фактором.

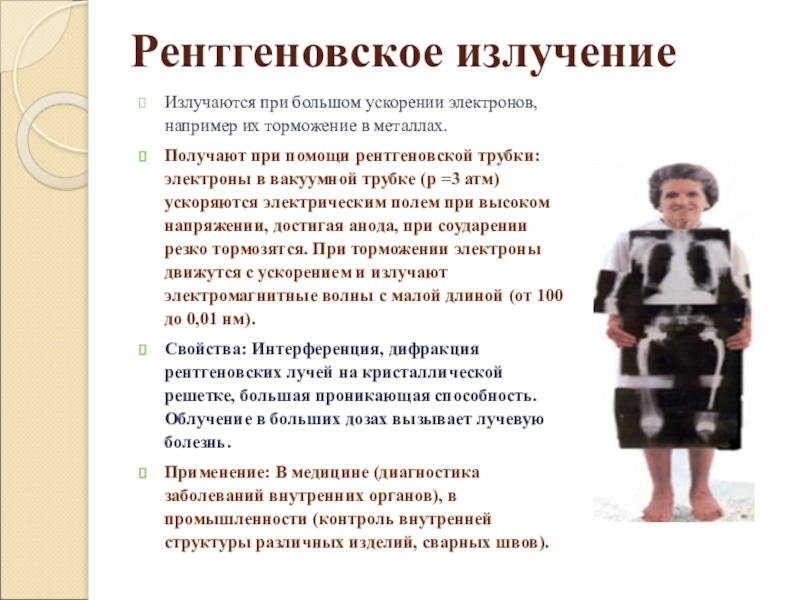

при помощи рентгеновской трубки: электроны в вакуумной трубке (р =3 атм) ускоряются электрическим полем при высоком напряжении, достигая анода, при соударении резко тормозятся. При торможении электроны движутся с ускорением и излучают электромагнитные волны с малой длиной (от 100 до 0,01 нм).
Свойства: Интерференция, дифракция рентгеновских лучей на кристаллической решетке, большая проникающая способность. Облучение в больших дозах вызывает лучевую болезнь.
Применение: В медицине (диагностика заболеваний внутренних органов), в промышленности (контроль внутренней структуры различных изделий, сварных швов).

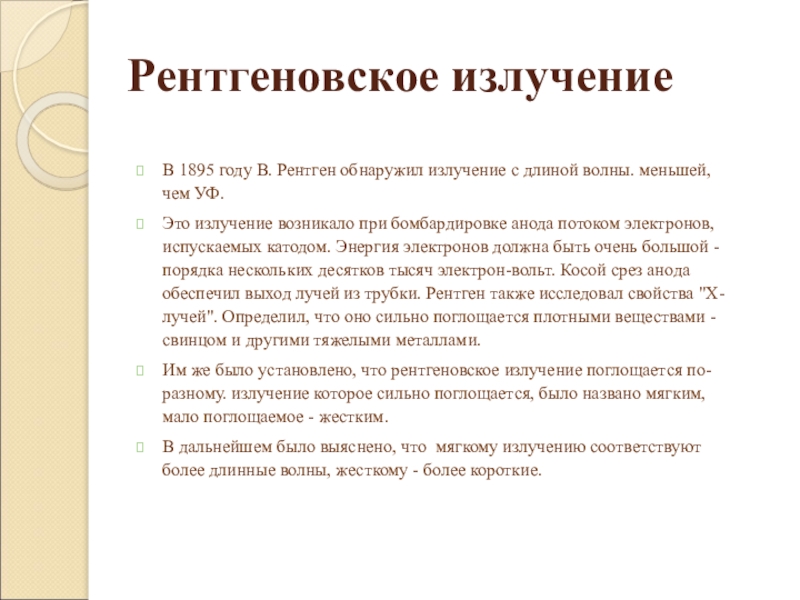

меньшей, чем УФ.
Это излучение возникало при бомбардировке анода потоком электронов, испускаемых катодом. Энергия электронов должна быть очень большой - порядка нескольких десятков тысяч электрон-вольт. Косой срез анода обеспечил выход лучей из трубки. Рентген также исследовал свойства "Х-лучей". Определил, что оно сильно поглощается плотными веществами - свинцом и другими тяжелыми металлами.
Им же было установлено, что рентгеновское излучение поглощается по-разному. излучение которое сильно поглощается, было названо мягким, мало поглощаемое - жестким.
В дальнейшем было выяснено, что  мягкому излучению соответствуют более длинные волны, жесткому - более короткие.

но заметным образом не отражались от каких-либо веществ и не испытывали преломления. Электромагнитное поле не оказывало никакого влияния на направление их распространения.
     Сразу же возникло предположение, что рентгеновские лучи — это электромагнитные волны, которые излучаются при резком торможении электронов. В отличие от световых лучей видимого участка спектра и ультрафиолетовых лучей рентгеновские лучи имеют гораздо меньшую длину волны. Их длина волны тем меньше, чем больше энергия электронов, сталкивающихся с препятствием. Большая проникающая способность рентгеновских лучей и прочие их особенности связывались именно с малой длиной волны. Но эта гипотеза нуждалась в доказательствах, и доказательства были получены спустя 15 лет после смерти Рентгена.

для выяснения структуры веществ на атомном уровне при помощи дифракционного рассеяния рентгеновского излучения (рентгено-дифракционный анализ). Известным примером является определение структуры ДНК.

химический состав вещества. В электроннолучевом микроскопе анализируемое вещество облучается электронами или Х-лучами, при этом атомы ионизируются и излучают характеристическое рентгеновское излучение. Этот аналитический метод называется рентгено-флюоресцентным анализом.

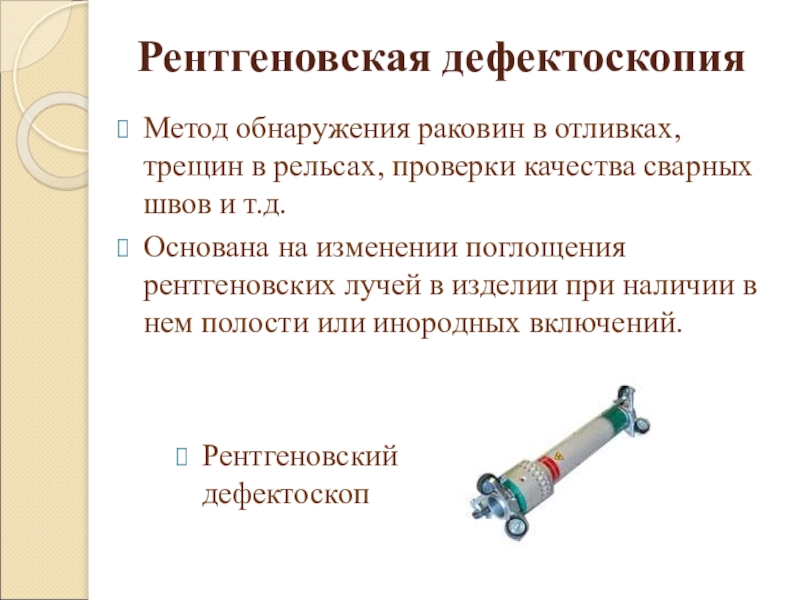

сварных швов и т.д.
Основана на изменении поглощения рентгеновских лучей в изделии при наличии в нем полости или инородных включений.

Рентгеновский дефектоскоп

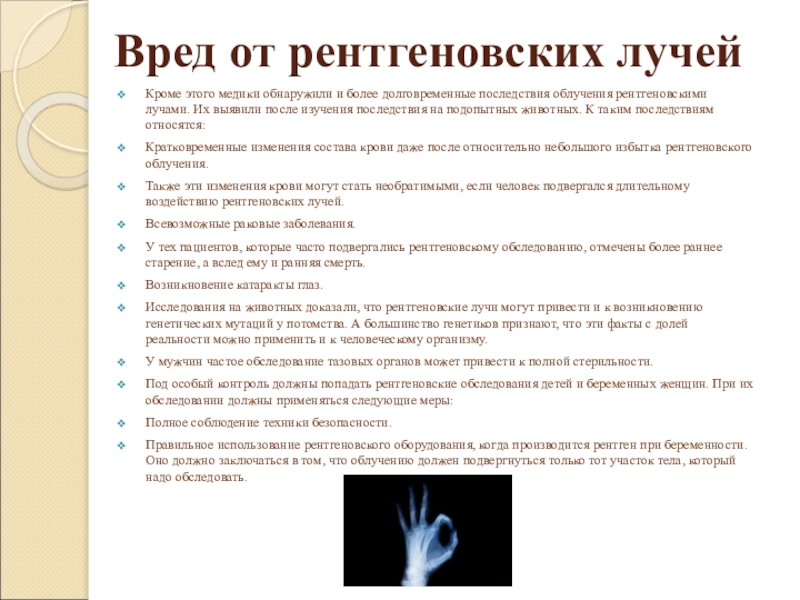

облучения рентгеновскими лучами. Их выявили после изучения последствия на подопытных животных. К таким последствиям относятся:
Кратковременные изменения состава крови даже после относительно небольшого избытка рентгеновского облучения.
Также эти изменения крови могут стать необратимыми, если человек подвергался длительному воздействию рентгеновских лучей.
Всевозможные раковые заболевания.
У тех пациентов, которые часто подвергались рентгеновскому обследованию, отмечены более раннее старение, а вслед ему и ранняя смерть.
Возникновение катаракты глаз.
Исследования на животных доказали, что рентгеновские лучи могут привести и к возникновению генетических мутаций у потомства. А большинство генетиков признают, что эти факты с долей реальности можно применить и к человеческому организму.
У мужчин частое обследование тазовых органов может привести к полной стерильности.
Под особый контроль должны попадать рентгеновские обследования детей и беременных женщин. При их обследовании должны применяться следующие меры:
Полное соблюдение техники безопасности.
Правильное использование рентгеновского оборудования, когда производится рентген при беременности. Оно должно заключаться в том, что облучению должен подвергнуться только тот участок тела, который надо обследовать.
